公開番号2025079960
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192862
出願日2023-11-13
発明の名称配線スペース低減型の切替盤
出願人株式会社力電
代理人個人
主分類H02B 1/40 20060101AFI20250516BHJP(電力の発電,変換,配電)
要約【課題】横長の盤箱体内で、横向きに電流が流れる系統ブレーカやスイッチング装置の一方から配線を垂下させ、逆の横向きに電流が流れる分岐ブレーカの他方から配線を垂下させて「配線スペースの低減」等を実現する。

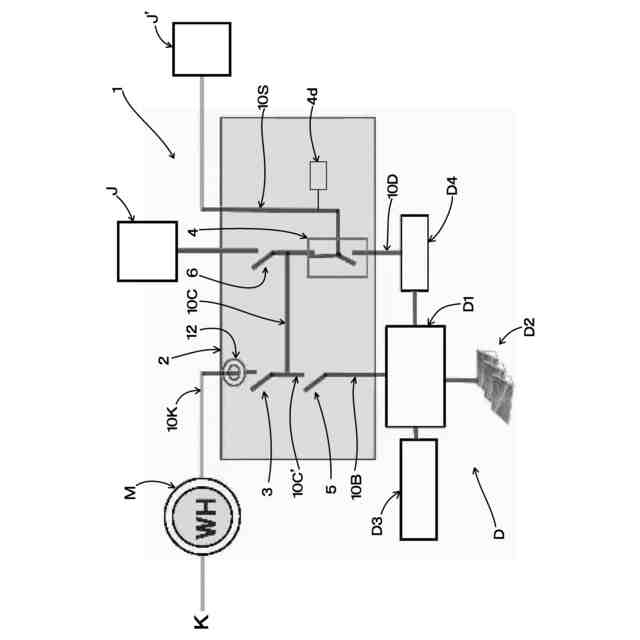

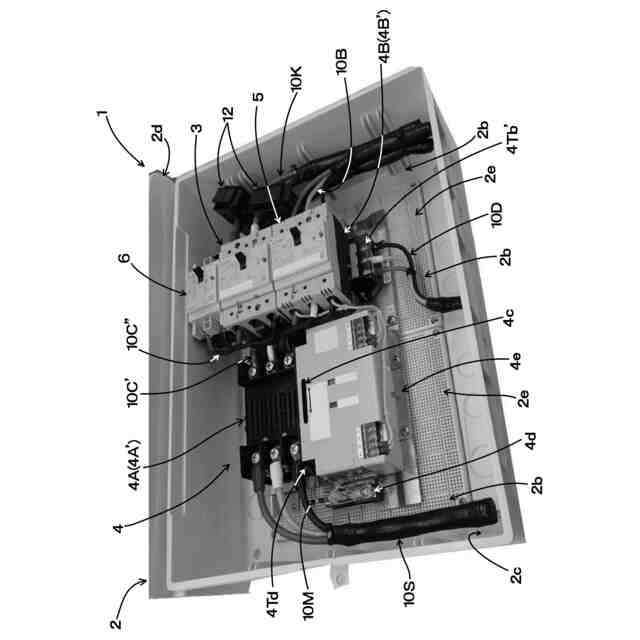

【解決手段】系統Kや自立電源Dからの交流電流を出力する切替盤1は、横長の盤箱体2内に、横向きに系統Kからの交流電流等を流す系統ブレーカ3やスイッチング装置4と、逆の横向きに系統Kからの交流電流を流す分岐ブレーカ5を設け、盤箱体2内の一方側で、系統ブレーカ3の一方から系統配線10Kを垂下し、分岐ブレーカ5の一方から分岐配線10Bを垂下し、盤箱体2内の他方側で、スイッチング装置4の他方から出力配線10Sを垂下する。スイッチング装置4は、自立電源Dからの交流電流出力用の自立コイル4b等を内蔵した切替器4A外で、各ブレーカ3、5後方に、自立コイル4b励磁用の自立継電器4Bを配置する等でも良い。

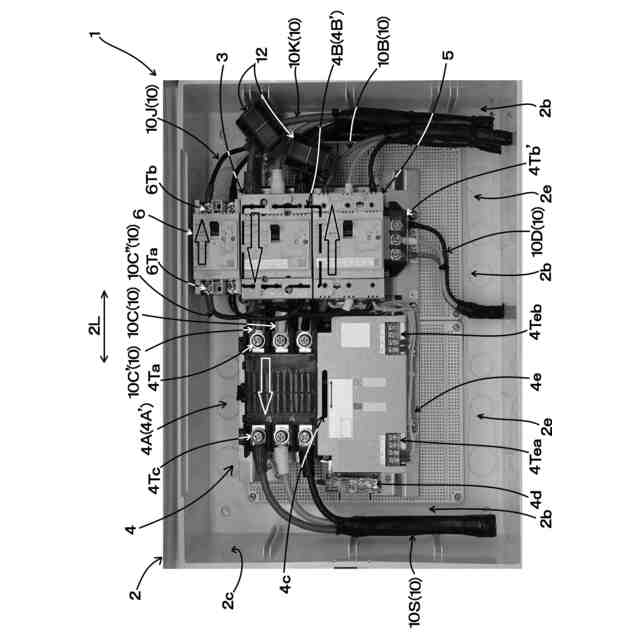

【選択図】図1
特許請求の範囲【請求項１】
盤箱体（２）を有し、前記盤箱体（２）外の系統（Ｋ）からの交流電流と前記盤箱体（２）外の自立電源（Ｄ）からの交流電流のうち何れを盤箱体（２）外へ流すか切り替える切替盤であって、
前記盤箱体（２）内には、前記盤箱体（２）外の系統（Ｋ）からの交流電流を遮断可能な系統ブレーカ（３）と、前記系統ブレーカ（３）を介した系統（Ｋ）からの交流電流と前記盤箱体（２）外の自立電源（Ｄ）からの交流電流のうち何れを盤箱体（２）外へ流すか切替可能なスイッチング装置（４）と、前記系統ブレーカ（３）とスイッチング装置（４）の間で分岐した系統（Ｋ）からの交流電流が自立電源（Ｄ）へ流れることを遮断可能な分岐ブレーカ（５）が設けられ、
前記盤箱体（２）は、長手方向を有し、且つ、前記長手方向は左右方向であり、
前記系統ブレーカ（３）は、その左右方向の一方側から前記系統（Ｋ）からの交流電流が入力されて、その他方側から前記系統（Ｋ）からの交流電流が出力され、
前記スイッチング装置（４）は、その左右方向の一方側から前記系統ブレーカ（３）を介した系統（Ｋ）からの交流電流が入力され、その他方側から前記系統（Ｋ）又は自立電源（Ｄ）からの交流電流を盤箱体（２）外へ出力し、
前記分岐ブレーカ（５）は、逆に、その左右方向の他方側から前記系統ブレーカ（３）を介した系統（Ｋ）からの交流電流が入力されて、その一方側から前記系統（Ｋ）からの交流電流が出力され、
当該切替盤は、前記盤箱体（２）外の系統（Ｋ）からの交流電流を系統ブレーカ（３）へ流す系統配線（１０Ｋ）と、前記スイッチング装置（４）からの交流電流を盤箱体（２）外へ流す出力配線（１０Ｓ）と、前記分岐ブレーカ（５）を介した系統（Ｋ）からの交流電流を盤箱体（２）外の自立電源（Ｄ）へ流す分岐配線（１０Ｂ）も有し、
前記盤箱体（２）内における左右方向の一方側では、前記系統配線（１０Ｋ）が前記系統ブレーカ（３）の左右方向の一方側から前記盤箱体（２）外までに亘って垂下し、且つ、前記分岐配線（１０Ｂ）が前記分岐ブレーカ（５）の左右方向の一方側から前記盤箱体（２）外までに亘って垂下し、
前記盤箱体（２）内における左右方向の他方側では、前記出力配線（１０Ｓ）が前記スイッチング装置（４）の左右方向の他方側から前記盤箱体（２）外までに亘って垂下していることを特徴とする切替盤。
続きを表示（約 710 文字）【請求項２】

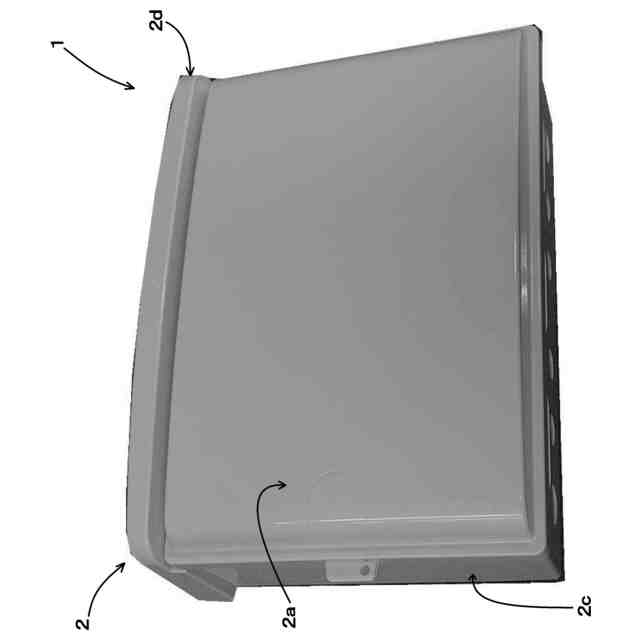

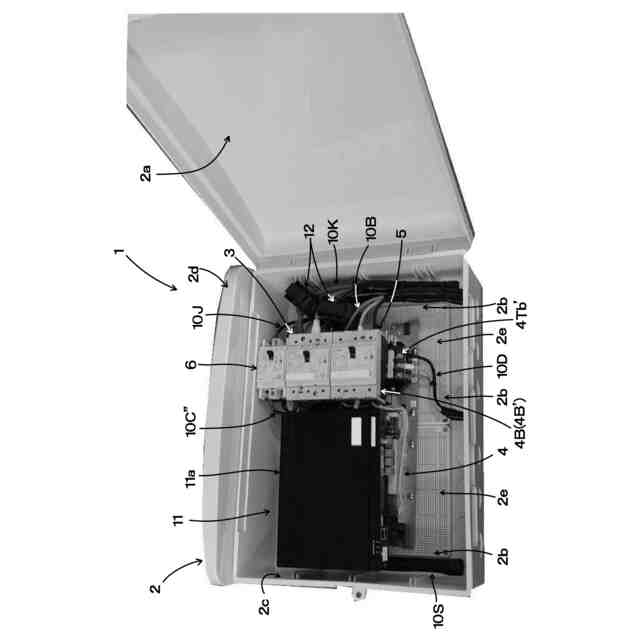

前記盤箱体（２）は、前方側に開閉可能な扉（２ａ）が設けられ、

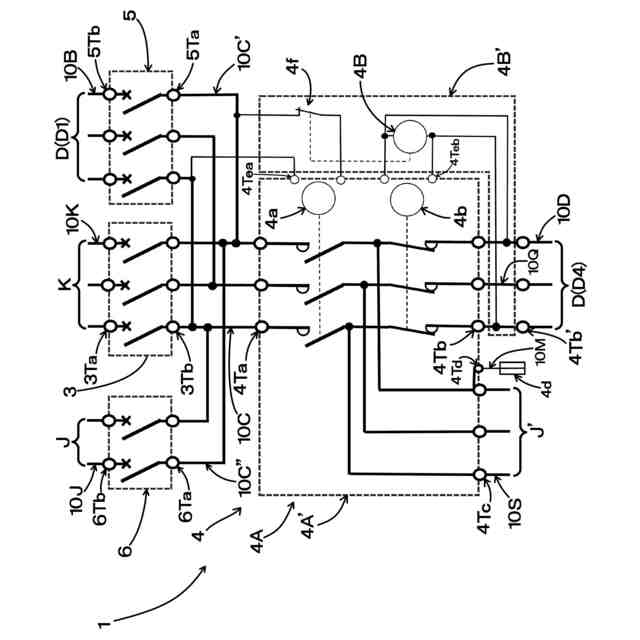

前記スイッチング装置（４）は、前記系統ブレーカ（３）を介した系統（Ｋ）からの交流電流を盤箱体（２）外へ流す際に励磁する系統コイル（４ａ）と前記自立電源（Ｄ）からの交流電流を盤箱体（２）外へ流す際に励磁する自立コイル（４ｂ）を内蔵した切替器（４Ａ）と、前記自立電源（Ｄ）からの交流電流がスイッチング装置（４）に入力された場合に前記自立コイル（４ｂ）を励磁させる自立継電器（４Ｂ）を備え、
前記盤箱体（２）内において、前記自立継電器（４Ｂ）は、前記切替器（４Ａ）の切替筐体（４Ａ’）外で、且つ、前記系統ブレーカ（３）及び／又は分岐ブレーカ（５）より後方側に配置されていることを特徴とする請求項１に記載の切替盤。
【請求項３】
前記盤箱体（２）内には、前記系統ブレーカ（３）を介した系統（Ｋ）からの交流電流が前記盤箱体（２）外の充電器（Ｊ）へ流れることを遮断可能な充電ブレーカ（６）が設けられ、
前記充電ブレーカ（６）も、逆に、その左右方向の他方側から前記系統ブレーカ（３）を介した系統（Ｋ）からの交流電流が入力されて、その一方側から前記系統（Ｋ）からの交流電流が出力され、
当該切替盤は、前記充電ブレーカ（６）を介した系統（Ｋ）からの交流電流を流す充電配線（１０Ｊ）も有し、
前記盤箱体（２）内における左右方向の一方側では、前記充電配線（１０Ｊ）が前記充電ブレーカ（６）の左右方向の一方側から前記盤箱体（２）外までに亘って垂下していることを特徴とする請求項１又は２に記載の切替盤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、系統からの交流電流と自立電源からの交流電流のうち何れを盤箱体外へ流すか切り替える切替盤に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
従来、ブレーカボックス等が知られている（特許文献１参照）。
このブレーカボックスは、商用系統に接続される電力引込み配線を接続する主幹用漏電ブレーカと、主幹用漏電ブレーカとＥＶ－ＰＣＳと宅内負荷等の間を切り替える切替器と、ＥＶ－ＰＣＳに接続される配線を接続するＥＶ－ＰＣＳ用ブレーカと、これらを収める筐体とを備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１２７１３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載されたブレーカボックスは、その図３に示されたように、その筺体が横長であり（長手方向が略水平方向となり）且つ、各ブレーカにおいて電流は上側から下側へ流れるため、あるブレーカの下側や切替器から出た配線は、わざわざクランク状に回り込んで、隣接するブレーカの上側へ接続されることとなる。
従って、当該配線により、筐体内に多くのデッドスペースが生じる。
【０００５】
本発明は、このような点に鑑み、横長の盤箱体内で、横向きに電流が流れる系統ブレーカやスイッチング装置の一方から配線を垂下させ、逆の横向きに電流が流れる分岐ブレーカの他方から配線を垂下させることによって、「配線スペースの低減」などを実現する切替盤を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る切替盤１は、盤箱体２を有し、前記盤箱体２外の系統Ｋからの交流電流と前記盤箱体２外の自立電源Ｄからの交流電流のうち何れを盤箱体２外へ流すか切り替える切替盤であって、前記盤箱体２内には、前記盤箱体２外の系統Ｋからの交流電流を遮断可能な系統ブレーカ３と、前記系統ブレーカ３を介した系統Ｋからの交流電流と前記盤箱体２外の自立電源Ｄからの交流電流のうち何れを盤箱体２外へ流すか切替可能なスイッチング装置４と、前記系統ブレーカ３とスイッチング装置４の間で分岐した系統Ｋからの交流電流が自立電源Ｄへ流れることを遮断可能な分岐ブレーカ５が設けられ、前記盤箱体２は、長手方向を有し、且つ、前記長手方向は左右方向であり、前記系統ブレーカ３は、その左右方向の一方側から前記系統Ｋからの交流電流が入力されて、その他方側から前記系統Ｋからの交流電流が出力され、前記スイッチング装置４は、その左右方向の一方側から前記系統ブレーカ３を介した系統Ｋからの交流電流が入力され、その他方側から前記系統Ｋ又は自立電源Ｄからの交流電流を盤箱体２外へ出力し、前記分岐ブレーカ５は、逆に、その左右方向の他方側から前記系統ブレーカ３を介した系統Ｋからの交流電流が入力されて、その一方側から前記系統Ｋからの交流電流が出力され、当該切替盤は、前記盤箱体２外の系統Ｋからの交流電流を系統ブレーカ３へ流す系統配線１０Ｋと、前記スイッチング装置４からの交流電流を盤箱体２外へ流す出力配線１０Ｓと、前記分岐ブレーカ５を介した系統Ｋからの交流電流を盤箱体２外の自立電源Ｄへ流す分岐配線１０Ｂも有し、前記盤箱体２内における左右方向の一方側では、前記系統配線１０Ｋが前記系統ブレーカ３の左右方向の一方側から前記盤箱体２外までに亘って垂下し、且つ、前記分岐配線１０Ｂが前記分岐ブレーカ５の左右方向の一方側から前記盤箱体２外までに亘って垂下し、前記盤箱体２内における左右方向の他方側では、前記出力配線１０Ｓが前記スイッチング装置４の左右方向の他方側から前記盤箱体２外までに亘って垂下していることを第１の特徴とする。
【０００７】
本発明に係る切替盤１の第２の特徴は、上記第１の特徴に加えて、前記盤箱体２は、前方側に開閉可能な扉２ａが設けられ、前記スイッチング装置４は、前記系統ブレーカ３を介した系統Ｋからの交流電流を盤箱体２外へ流す際に励磁する系統コイル４ａと前記自立電源Ｄからの交流電流を盤箱体２外へ流す際に励磁する自立コイル４ｂを内蔵した切替器４Ａと、前記自立電源Ｄからの交流電流がスイッチング装置４に入力された場合に前記自立コイル４ｂを励磁させる自立継電器４Ｂを備え、前記盤箱体２内において、前記自立継電器４Ｂは、前記切替器４Ａの切替筐体４Ａ’外で、且つ、前記系統ブレーカ３及び／又は分岐ブレーカ５より後方側に配置されている点にある。
【０００８】
本発明に係る切替盤１の第３の特徴は、上記第１又は２の特徴に加えて、前記盤箱体２内には、前記系統ブレーカ３を介した系統Ｋからの交流電流が前記盤箱体２外の充電器Ｊへ流れることを遮断可能な充電ブレーカ６が設けられ、前記充電ブレーカ６も、逆に、その左右方向の他方側から前記系統ブレーカ３を介した系統Ｋからの交流電流が入力されて、その一方側から前記系統Ｋからの交流電流が出力され、当該切替盤は、前記充電ブレーカ６を介した系統Ｋからの交流電流を流す充電配線１０Ｊも有し、前記盤箱体２内における左右方向の一方側では、前記充電配線１０Ｊが前記充電ブレーカ６の左右方向の一方側から前記盤箱体２外までに亘って垂下している点にある。
【０００９】

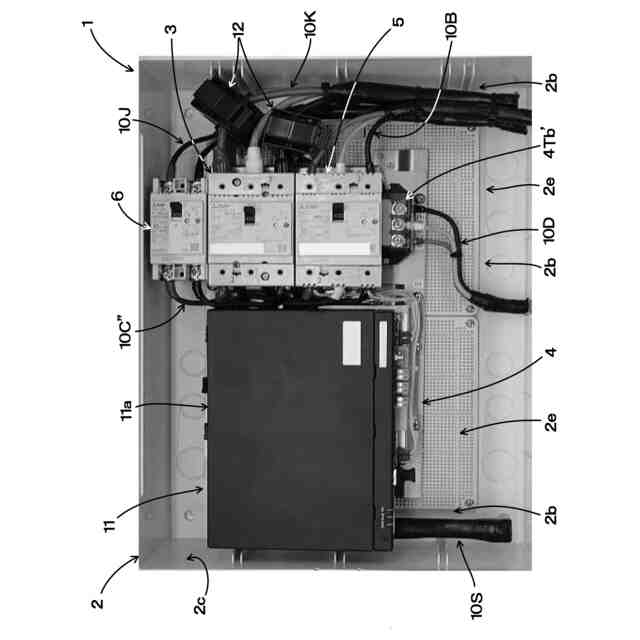

これらの特徴により、左右方向に長い（横長の）盤箱体２内に、左右方向に沿って電流を流す系統ブレーカ３やスイッチング装置４、分岐ブレーカ５を設けることによって、特許文献１とは異なり、各機器・装置３、４、５間を、クランク状に回り込まずとも、横方向に短く配線することが可能となり、盤箱体２内における配線１０のスペースを低減できる（「配線スペースの低減」）。
これと同時に、分岐ブレーカ５だけを、系統ブレーカ３やスイッチング装置４とは逆の横向きに電流を流すことによって、分岐ブレーカ５の幅が、スイッチング装置４等の幅より狭く、盤箱体２内で分岐ブレーカ５と系統ブレーカ３等を縦に並べる場合であっても、系統ブレーカ３の左右方向他方側から出力された電流は、分岐ブレーカ５の左右方向他方側から入力できるため、各機器・装置３、５間を、クランク状に回り込まずとも、縦に並んだ系統ブレーカ３と分岐ブレーカ５の左右方向他方側同士を、略縦方向に短く配線することが可能となるため、この点でも「配線スペースの低減」が図れる。
これらに加えて、盤箱体２内の一方側で、系統ブレーカ３の一方から系統配線１０Ｋを垂下し、分岐ブレーカ５の一方から分岐配線１０Ｂを垂下し、盤箱体２内の他方側で、スイッチング装置４の他方から出力配線１０Ｓを垂下することによって、各機器・装置３、４、５から盤箱体２外へ亘る配線１０Ｋ、１０Ｂ、１０Ｓも、盤箱体２内において、可及的に短く出来、この点でも「配線スペースの低減」が実現する。
その他、各機器・装置３、４、５間や、盤箱体２外の系統Ｋや自立電源Ｄ等との間を、短く配線することが可能となり（「配線の短縮」）、配線が短縮する分、断線等する可能性も減ることから、信頼性も向上するとも言え、盤箱体２内の空いたスペース２ｅに、他の機器や装置を配置するなど、盤内スペースの有効活用も可能となる。
尚、本発明に係る切替盤１は、様々な点で配線スペースの低減が図られていることから「配線スペース低減型の切替盤」であるとも言える。
【００１０】

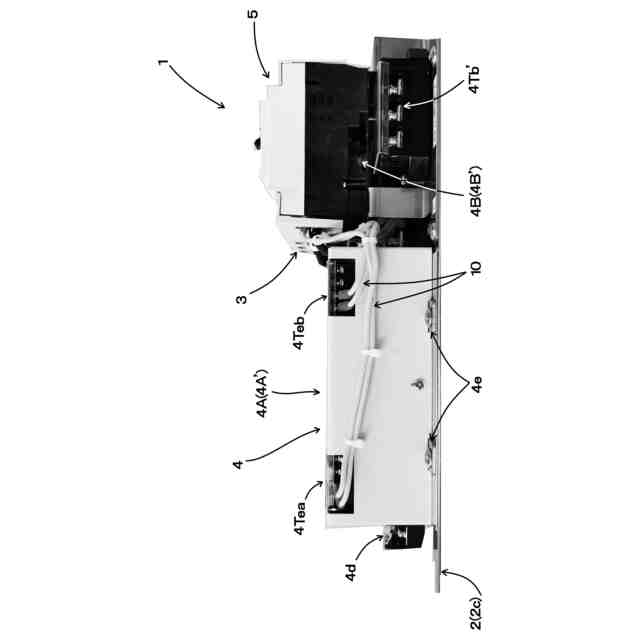

又、スイッチング装置４の系統コイル４ａと自立コイル４ｂを内蔵した切替器４Ａ外で、自立コイル４ｂを励磁させる自立継電器４Ｂを、前方側に開閉可能な扉２ａが設けられた盤箱体２内において、系統ブレーカ３や分岐ブレーカ５より後方側に配置することによって、自立継電器４Ｂを切替筐体４Ａ’外に設けた分だけ、切替器４Ａ自体を小型化できると共に、各ブレーカ３、５の後方側の盤内スペースを有効活用できる。
尚、切替盤１のスイッチング装置４は、系統コイル４ａや自立コイル４ｂを内蔵した切替器４Ａだけでなく、あらかじめ定められた順序または手続に従って自動的に切替制御の各段階を逐次進めていくため（シーケンス制御用）の自立継電器４Ｂも備えていることから、「自動切替シーケンス内蔵」の切替盤であるとも言える。
（【００１１】以降は省略されています）
