公開番号2025080707
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023194037
出願日2023-11-14
発明の名称盤箱体内における機器の斜め配置、及び、盤箱体
出願人株式会社力電
代理人個人
主分類H05K 5/02 20060101AFI20250519BHJP(他に分類されない電気技術)
要約【課題】箱取付面部と機器取付面部が成す斜配置角を、0°より大きく90°より小さくして「盤内スペースの有効利用」等を実現する。

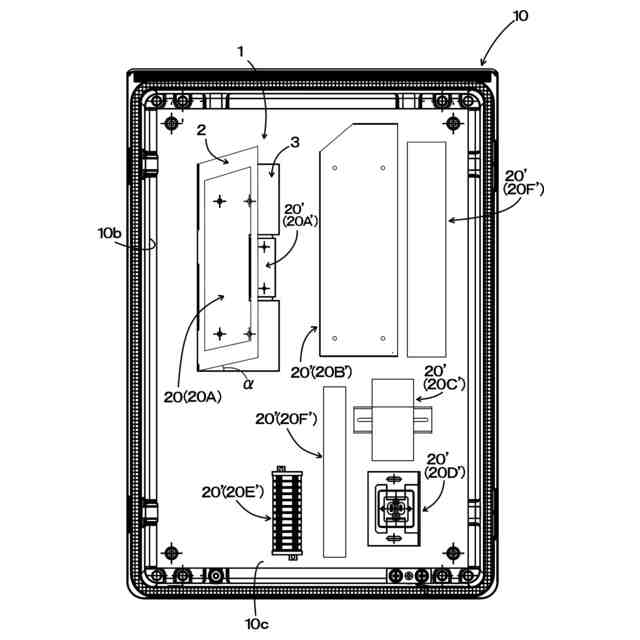

【解決手段】盤箱体10内に機器20を取り付ける取付具1で、盤箱体10内に取り付けられる箱取付面部2と、機器20を取り付ける機器取付面部3が成す斜配置角αは、0°より大きく90°より小さい。又、盤箱体10内の後面に箱取付面部2が取り付けられた取付具1を介して、機器20が盤箱体10内で斜めに配置された状態において、機器20前端から箱取付面部2後端までの距離が、盤箱体10内における前後長さより短かったり、機器取付面部3の後方側に、別の機器20’が取り付けられていても良い。
【選択図】図1
特許請求の範囲【請求項１】
盤箱体内に、機器を取り付ける取付具であって、
当該取付具は、盤箱体内に取り付けられる面状の箱取付面部（２）と、機器を取り付ける面状の機器取付面部（３）を有し、
前記機器取付面部（３）は、前記箱取付面部（２）に斜め配置された状態で取り付けられ、
前記機器取付面部（３）と箱取付面部（２）が成す斜配置角（α）は、０°より大きく９０°より小さいことを特徴とする取付具。
続きを表示（約 360 文字）【請求項２】
請求項１に記載の取付具（１）と、機器（２０）を有した盤箱体であって、
当該盤箱体は、前方側に開閉可能な扉（１０ａ）が設けられ、且つ、後方側の面に前記取付具（１）の箱取付面部（２）が取り付けられ、
前記取付具（１）を介して、前記機器（２０）が当該盤箱体内で斜めに配置された状態において、
前記機器（２０）前端から箱取付面部（２）後端までの距離が、当該盤箱体内における前後長さより短いことを特徴とする盤箱体。
【請求項３】
前記斜めに配置された状態において、前記機器取付面部（３）後方側で、斜めに配置された機器（２０）とは別の機器（２０’）が、前記箱取付面部（２）、及び／又は、当該盤箱体内における後方側の面に取り付けられていることを特徴とする請求項２に記載の盤箱体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、盤箱体内に機器を取り付ける取付具と、その取付具を有した盤箱体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、電気機器収納用箱体が知られている（特許文献１参照）。
この電気機器収納用箱体は、複数の板部材を組み立てることで前面を除く他の５面が閉塞され、電気機器が搭載されたパネルを背板に取り付けてなる箱本体と、該箱本体に組み付けられ、前記前面を開閉する扉部材とからなる電気機器収納用箱体であって、前記背板にパネル取付部材を装着し、該パネル取付部材を介して前記パネルを取り付け可能とする一方、前記パネル取付部材に、前記箱本体を前記背板後方の設置面へ固定する固定部材を挿通可能な挿通孔を設け、前記固定部材を、前記挿通孔から前記背板を貫通させて前記設置面へ固着することにより、前記背板を前記パネル取付部材とともに前記設置面に固定可能としている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１７２９００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された電気機器収納用箱体は、その段落００１６等に記載されたように、パネル８が搭載している電気機器が、図８、９においては、３つの直方体にて表されているところ、これら３つの電気機器の前後方向（奥行方向）の長さが短く、箱体内の前後方向において、電気機器が配置されていない大きなデッドスペースがあるため、箱体内の空間効率が悪く、箱体（特に、正面視）が大型化する問題がある。
【０００５】
本発明は、このような点に鑑み、箱取付面部と機器取付面部が成す斜配置角を、０°より大きく９０°より小さくすることによって、「盤内スペースの有効利用」などを実現する取付具や、盤箱体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る取付具１は、盤箱体内に、機器を取り付ける取付具であって、当該取付具は、盤箱体内に取り付けられる面状の箱取付面部２と、機器を取り付ける面状の機器取付面部３を有し、前記機器取付面部３は、前記箱取付面部２に斜め配置された状態で取り付けられ、前記機器取付面部３と箱取付面部２が成す斜配置角αは、０°より大きく９０°より小さいことを第１の特徴とする。
【０００７】

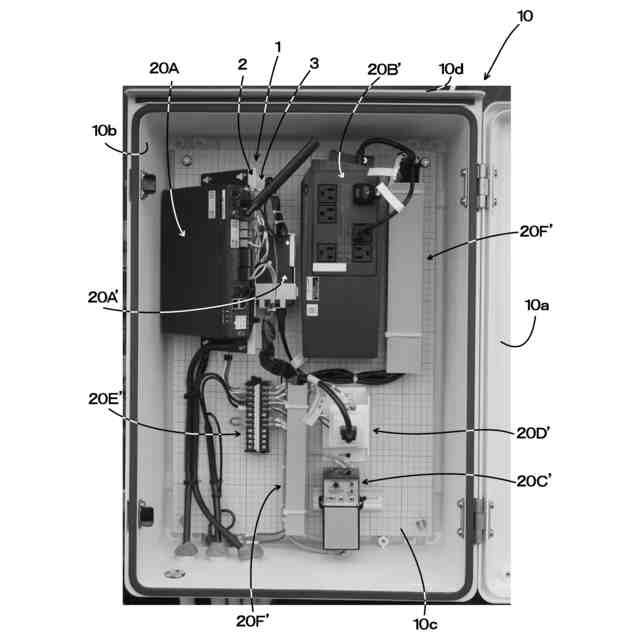

本発明に係る盤箱体１０は、上記の特徴を有した取付具１と、機器２０を有した盤箱体であって、当該盤箱体は、前方側に開閉可能な扉１０ａが設けられ、且つ、後方側の面に前記取付具１の箱取付面部２が取り付けられ、前記取付具１を介して、前記機器２０が当該盤箱体内で斜めに配置された状態において、前記機器２０前端から箱取付面部２後端までの距離が、当該盤箱体内における前後長さより短いことを第１の特徴とする。
【０００８】
本発明に係る盤箱体１０の第２の特徴は、上記第１の特徴に加えて、前記斜めに配置された状態において、前記機器取付面部３後方側で、斜めに配置された機器２０とは別の機器２０’が、前記箱取付面部２、及び／又は、当該盤箱体内における後方側の面に取り付けられている点にある。
【０００９】

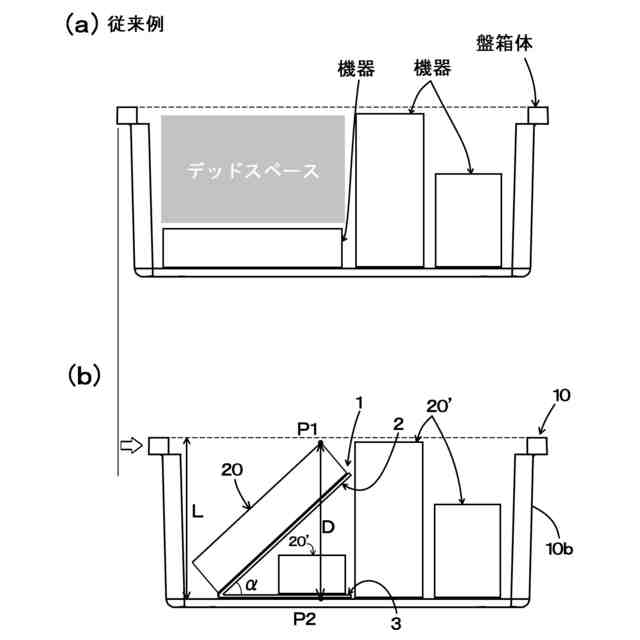

これらの特徴により、機器取付面部３と箱取付面部２が成す斜配置角αを、０°より大きく９０°より小さくすることによって、特許文献１（図１（ａ）に示した従来例）で、各機器が盤箱体１０の後方側の面と略平行に配置されているため、前後長さが短い機器の手前側に、何も配置されていないスペースが大きく、盤箱体内のスペースを有効活用できなかった場合とは異なり、機器２０の前後長さが短くても、図１（ｂ）に示したように、盤箱体１０内の前後方向に亘って当該機器２０を配置できて、盤箱体１０内の空間効率が向上し（「盤内スペースの有効利用」）、盤箱体１０（特に、正面視）のコンパクト化が可能になる。
尚、本発明は、取付具１を介して、盤箱体１０内で機器２０を斜めに配置することから「盤箱体内における機器の斜め配置」構造であるとも言える。
【００１０】
又、盤箱体１０内の後面に箱取付面部２が取り付けられた取付具１を介して、機器２０が盤箱体１０内で斜めに配置された状態において、機器２０前端から箱取付面部２後端までの距離を、盤箱体１０内における前後長さより短くすることによって、「盤内スペースの有効利用」を最大限に図りつつ、盤箱体１０内に機器２０を収納できる。
（【００１１】以降は省略されています）
