公開番号2025068868
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178947
出願日2023-10-17
発明の名称衛生用品
出願人東洋化学株式会社
代理人個人
主分類A61F 13/02 20240101AFI20250422BHJP(医学または獣医学;衛生学)
要約【課題】意図せず複数のシート片に分離したり途中で折れたりするのを防ぐことができるとともに、意図して複数のシート片に分離する際には容易且つ確実に分離することができるセパレータを提供する。

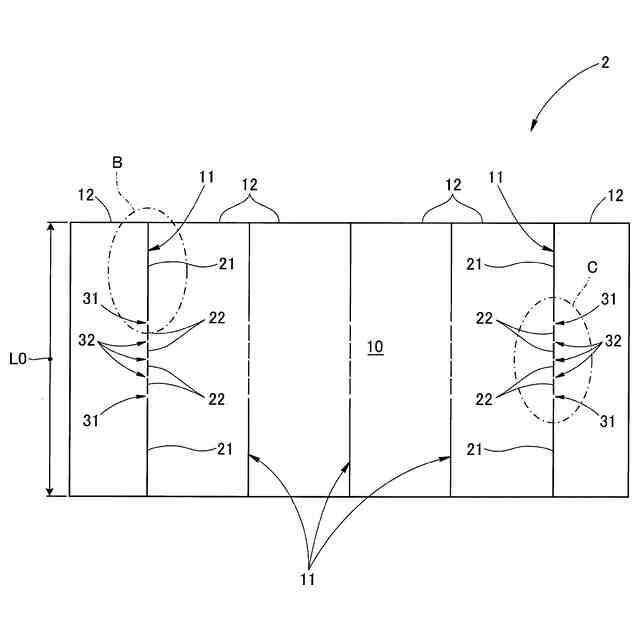

【解決手段】シート材10の両端間に延在するように不連続切込11を形成することによってシート材10を複数のシート片12に分離可能に構成されるセパレータ2であって、不連続切込11は、複数の切込及び複数の繋ぎ部が交互に配されてなり、複数の切込は、シート材10の両端からシート材10の内方側に延在する一対の端部切込21を含み、複数の繋ぎ部は、一対の端部切込21に連続するように配される一対の長大繋ぎ部31と、一対の長大繋ぎ部31の間に配され、一対の長大繋ぎ部31より長さが短い少なくとも1つの短小繋ぎ部32とを含むものとする。
【選択図】図3
特許請求の範囲【請求項１】
シート材の両端間に延在するように不連続切込を形成することによって前記シート材を複数のシート片に分離可能に構成されるセパレータであって、
前記不連続切込は、複数の切込及び複数の繋ぎ部が交互に配されてなり、
前記複数の切込は、前記シート材の両端から前記シート材の内方側に延在する一対の端部切込を含み、
前記複数の繋ぎ部は、
前記一対の端部切込に連続するように配される一対の長大繋ぎ部と、
前記一対の長大繋ぎ部の間に配され、前記一対の長大繋ぎ部より長さが短い少なくとも１つの短小繋ぎ部と、
を含むセパレータ。
続きを表示（約 370 文字）【請求項２】

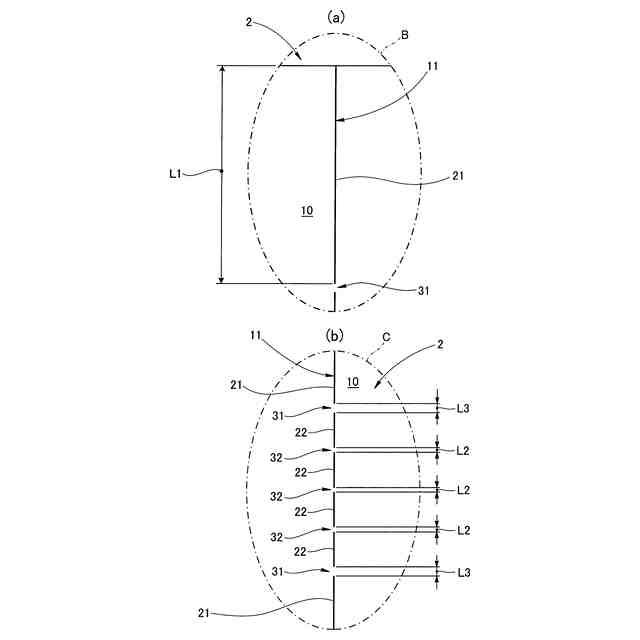

前記端部切込の長さ（Ｌ１）と前記不連続切込の長さ（Ｌ０）との比（Ｌ１／Ｌ０）が、０．３０～０．４３に設定される請求項１に記載のセパレータ。
【請求項３】
前記短小繋ぎ部の長さ（Ｌ２）と前記長大繋ぎ部の長さ（Ｌ３）との比（Ｌ２／Ｌ３）が、０．５０～０．７５に設定される請求項１に記載のセパレータ。
【請求項４】
請求項１～３の何れか一項に記載のセパレータと、

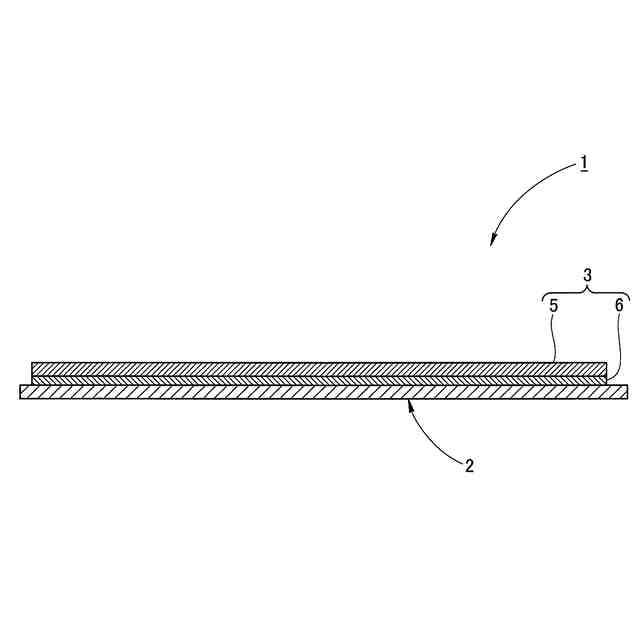

前記セパレータに貼り合わされる貼付材と、
を備える衛生用品。
【請求項５】
前記貼付材は、前記不連続切込を跨ぐようにして前記セパレータに貼り合わされる請求項４に記載の衛生用品。
【請求項６】
前記貼付材は、互いに隣接するように前記セパレータに複数並列配置される請求項４に記載の衛生用品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート材の両端間に延在するように不連続切込を形成することによってシート材を複数のシート片に分離可能に構成されるセパレータ、及び当該セパレータを備える衛生用品に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】

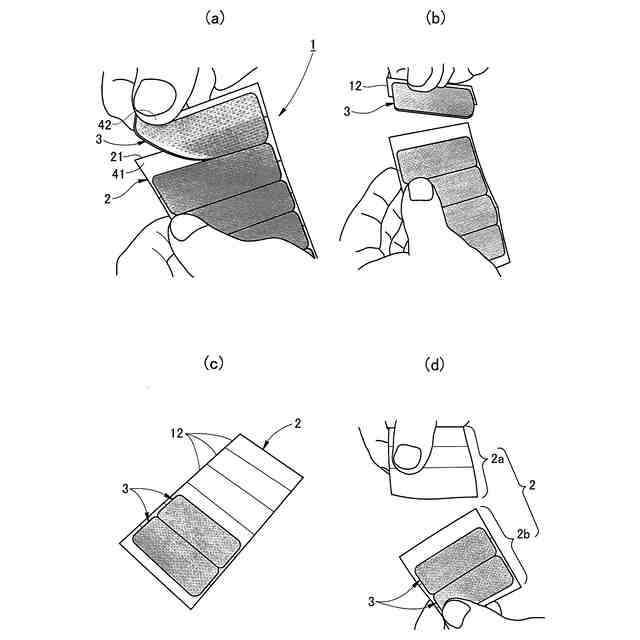

特許文献１には、粘着シート（貼付材）をセパレータから剥離する際に、セパレータの一部が把持部として粘着シートの端部に貼り合わされた状態で残存するように、ミシン目をセパレータの両端部に形成したシート状貼付材が開示されている。
【０００３】
特許文献１のシート状貼付材では、把持部を手で掴み、粘着シートをセパレータから剥離し、剥離した粘着シートの露出されている粘着剤層面を患部等に押し付け、把持部を構成するセパレータ破片を滑らすように徐々に剥離しながら残りの粘着剤層面を患部等に押し付けることにより、粘着シートを患部等に貼り付けることができるとされている。
【０００４】
特許文献２には、粘着テープ（貼付材）を剥離紙（セパレータ）に所定間隔をあけて並列配置で貼り合わせ、剥離紙の両端間に粘着テープの長さ方向と直交するように延在するミシン目を形成した生体用粘着テープが開示されている。
【０００５】
特許文献２の生体用粘着テープでは、ミシン目形成部分を切断して片方の剥離紙片を剥がし、もう片方の剥離紙片を手に持って、粘着テープの露出されている粘着剤層を患部等に押し付け、残っている剥離紙片を剥いで同様に患部等に粘着剤層を患部に押し付ければ、患部等に粘着テープを貼り付けることができるとされている。
【先行技術文献】
【特許文献】
【０００６】
特開２００１－２１２１７１号公報
特開平９－５６７７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載のシート状貼付材や特許文献２に記載の生体用粘着テープにおいては、使用するにあって、セパレータに形成されているミシン目形成部分を引き裂いて切断する必要がある。しかしながら、ミシン目は、均等な長さの切込及び繋ぎ部が交互に配されてなるものであるため、引裂き力が分散してしまい、セパレータがミシン目形成部分から横方向や斜め方向に裂けることがあり、セパレータからシート片（把持部、剥離紙片）をミシン目形成部分に沿って確実に分離することが難しいという問題がある。仮に、ミシン目ではなく、ほんの一部だけ繋ぎ部で繋がれたほぼ全切りの切込とした場合、製造段階や、包装・搬送段階、使用時等において、セパレータからシート片が意図せずに分離したり、セパレータが途中で折れた状態で包材に入ったりする虞がある。また、セパレータから意図せずに分離して床等に落ちてしまったシート片を乳幼児が誤飲する虞がある。
【０００８】
本発明は、上記の課題に鑑みてなされたものであり、意図せず複数のシート片に分離したり途中で折れたりするのを防ぐことができるとともに、意図して複数のシート片に分離する際には容易且つ確実に分離することができるセパレータ、及び当該セパレータを備える衛生用品を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するための本発明に係るセパレータの特徴構成は、
シート材の両端間に延在するように不連続切込を形成することによって前記シート材を複数のシート片に分離可能に構成されるセパレータであって、
前記不連続切込は、複数の切込及び複数の繋ぎ部が交互に配されてなり、
前記複数の切込は、前記シート材の両端から前記シート材の内方側に延在する一対の端部切込を含み、
前記複数の繋ぎ部は、
前記一対の端部切込に連続するように配される一対の長大繋ぎ部と、
前記一対の長大繋ぎ部の間に配され、前記一対の長大繋ぎ部より長さが短い少なくとも１つの短小繋ぎ部と、
を含むことにある。
【００１０】
本構成のセパレータによれば、シート材の両端からシート材の内方側に延在するように一対の端部切込が形成されるとともに、一対の端部切込に連続するように一対の長大繋ぎ部が形成され、さらに一対の長大繋ぎ部の間に当該長大繋ぎ部より長さが短い少なくとも１つの短小繋ぎ部が形成される。このような構成のセパレータにおける端部切込を挟んで一側部分に対し他側部分を相対変位させると、一対の長大繋ぎ部のうちの片方の長大繋ぎ部を引き裂くような引裂き力が片方の長大繋ぎ部に作用する。片方の長大繋ぎ部に作用する引裂き力が一定以上になると、片方の長大繋ぎ部が引き裂かれて千切られ、次いで、長大繋ぎ部より長さが短い短小繋ぎ部が引き裂かれて千切られ、さらにもう片方の長大繋ぎ部が引き裂かれて千切られる。こうして、片方の長大繋ぎ部、短小繋ぎ部及びもう片方の長大繋ぎ部が順次千切られることにより、不連続切込が形成された部分が引き裂かれて切断され、セパレータを構成するシート材が複数のシート片に分離される。長大繋ぎ部を引き裂いて千切るには、一定以上の引裂き力を意図して長大繋ぎ部に作用させる必要があるとともに、長大繋ぎ部を含む不連続切込が形成された部分を折り曲げるには、当該部分に一定以上の曲げ力を作用させる必要があるため、セパレータが意図せず複数のシート片に分離したり途中で折れたりするのを防ぐことができ、乳幼児によるシート片の誤飲を防止することができるとともに、セパレータを適正な状態で包装することができる。また、シート材の両端からシート材の内方側に延在するように形成される一対の端部切込に連続するように一対の長大繋ぎ部が形成されるので、引裂き力を片方の長大繋ぎ部に作用させると、端部切込と片方の長大繋ぎ部との境界に応力が集中することになり、片方の長大繋ぎ部を容易に引き裂いて千切ることができる。そして、片方の長大繋ぎ部が千切られると、短小繋ぎ部及びもう片方の長大繋ぎ部が順次千切られるため、不連続切込が形成された部分が確実に切断される。こうして、セパレータを意図して複数のシート片に分離する際には、容易且つ確実に分離することができる。
（【００１１】以降は省略されています）
