公開番号2025068029
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025024003,2021056156
出願日2025-02-18,2021-03-29
発明の名称光ファイバ
出願人古河電気工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類G02B 6/02 20060101AFI20250417BHJP(光学)
要約【課題】低伝送損失でありながら比較的安価な光ファイバを提供すること。
【解決手段】光ファイバは、コア部と、前記コア部の外周を取り囲み、前記コア部の最大屈折率よりも低い屈折率であり、屈折率を低下させるドーパントを含むクラッド部と、を備え、前記クラッド部の外径が112μm以上118μm以下であり、ケーブルカットオフ波長が1530nm以下であり、波長1550nmにおける伝送損失が0.18dB/km以下であり、屈折率プロファイルがステップ型であり、前記コア部は、当該光ファイバのなかで平均の屈折率が最大であるセンタコアを有し、前記センタコアの平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が-0.15%以上0.17%以下であり、前記クラッド部の平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が-0.33%以下である。
【選択図】図1
特許請求の範囲【請求項１】
コア部と、
前記コア部の外周を取り囲み、前記コア部の最大屈折率よりも低い屈折率であり、屈折率を低下させるドーパントを含むクラッド部と、
を備え、
前記クラッド部の外径が１１２μｍ以上１１８μｍ以下であり、
ケーブルカットオフ波長が１５３０ｎｍ以下であり、
波長１５５０ｎｍにおける伝送損失が０．１８ｄＢ／ｋｍ以下であり、
屈折率プロファイルがステップ型であり、
前記コア部は、当該光ファイバのなかで平均の屈折率が最大であるセンタコアを有し、
前記センタコアの平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が－０．１５％以上０．１７％以下であり、
前記クラッド部の平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が－０．３３％以下である
光ファイバ。
続きを表示（約 1,800 文字）【請求項２】
コア部と、
前記コア部の外周を取り囲み、前記コア部の最大屈折率よりも低い屈折率であり、屈折率を低下させるドーパントを含むクラッド部と、
を備え、
前記クラッド部の外径が７０μｍ以上１２０μｍ以下であり、
ケーブルカットオフ波長が１５３０ｎｍ以下であり、
波長１５５０ｎｍにおける伝送損失が０．１８ｄＢ／ｋｍ以下であり、
屈折率プロファイルがＷ型であり、
前記コア部は、当該光ファイバのなかで平均の屈折率が最大であるセンタコアを有し、
前記センタコアの平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が－０．１５％以上０．１７％以下であり、
前記コア部はゲルマニウムを含まず、
前記クラッド部の平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が－０．１３％以下であり、
前記コア部は、前記センタコアの外周を取り囲むように形成されており、屈折率が前記クラッド部の屈折率よりも小さいディプレスト層を有し、
前記ディプレスト層の平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が－０．６３％以上－０．２５％以下である
光ファイバ。
【請求項３】
コア部と、
前記コア部の外周を取り囲み、前記コア部の最大屈折率よりも低い屈折率であり、屈折率を低下させるドーパントを含むクラッド部と、
を備え、
前記クラッド部の外径が８０μｍ以上１００μｍ以下であり、
ケーブルカットオフ波長が１５３０ｎｍ以下であり、
波長１５５０ｎｍにおける伝送損失が０．１８ｄＢ／ｋｍ以下であり、
屈折率プロファイルがトレンチ型であり、
前記コア部は、当該光ファイバのなかで平均の屈折率が最大であるセンタコアを有し、
前記センタコアの平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が－０．１５％以上０．１７％以下であり、
前記コア部はゲルマニウムを含まず、
前記クラッド部の平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が－０．１４％以下であり、
前記コア部は、中間層を挟んで前記センタコアの外周を取り囲むように形成されており、屈折率が前記クラッド部の屈折率よりも小さいトレンチ層を有し、
前記トレンチ層の平均の屈折率の純石英ガラスの屈折率に対する比屈折率差が－０．７１％以上－０．３１％以下である
光ファイバ。
【請求項４】
波長１５５０ｎｍにおける有効コア断面積が１５０μｍ
２
以下である
請求項１～３のいずれか一つに記載の光ファイバ。
【請求項５】
波長１５５０ｎｍにおける有効コア断面積が５０μｍ
２
以上である
請求項１～４のいずれか一つに記載の光ファイバ。
【請求項６】
前記クラッド部の少なくとも一部が、フッ素またはホウ素を含む石英ガラスからなる
請求項１～５のいずれか一つに記載の光ファイバ。
【請求項７】
前記コア部は、純石英ガラス、または塩素、フッ素、ゲルマニウム、カリウム、およびナトリウムのうち１つ以上を含む石英ガラスからなり当該光ファイバのなかで平均の屈折率が最大であるセンタコアを有する
請求項１～６のいずれか一つに記載の光ファイバ。
【請求項８】
前記クラッド部の外周を取り囲む被覆層を備え、前記被覆層の外径が２１０μｍ以下である
請求項１～７のいずれか一つに記載の光ファイバ。
【請求項９】
前記被覆層は、前記クラッド部の外周を取り囲むプライマリ層と、前記プライマリ層の外周を取り囲むセカンダリ層とを備え、前記プライマリ層の厚さが１０μｍ以上である
請求項８に記載の光ファイバ。
【請求項１０】

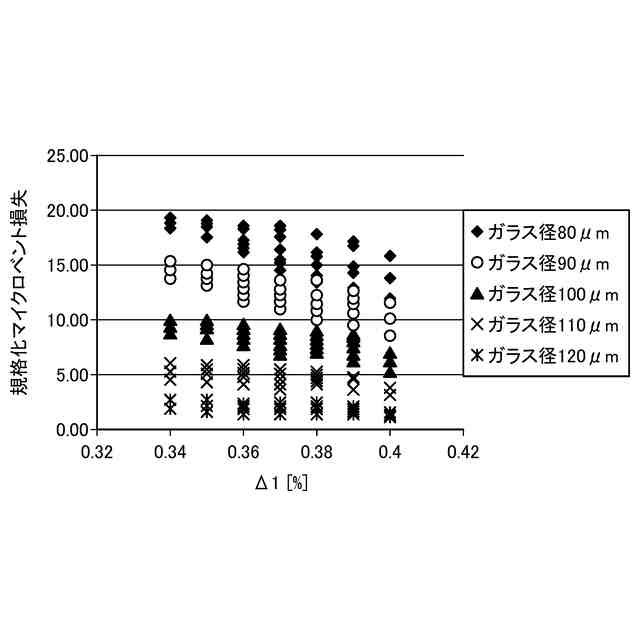

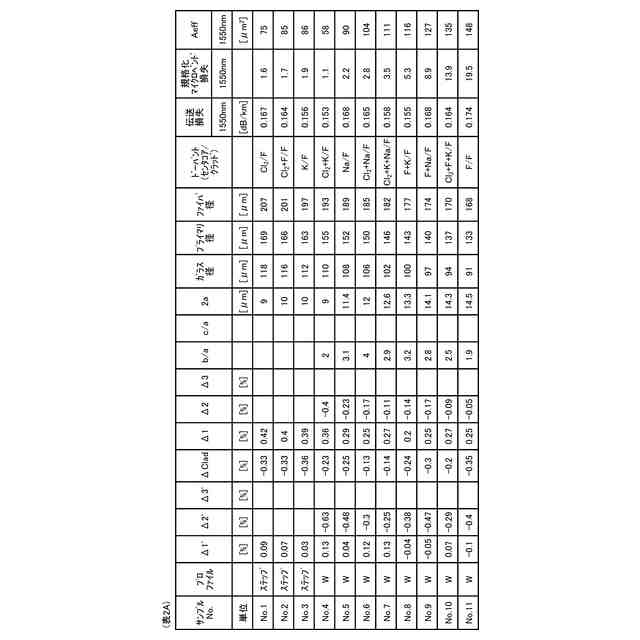

ＩＴＵ－ＴＧ．６５２で定義される規格に準拠する特性を有しかつ外径が１２５μｍのクラッド部の外周に厚さが６２．５μｍの被覆層を有する標準光ファイバの波長１５５０ｎｍにおけるマイクロベンド損失で規格化した規格化マイクロベンド損失が、波長１５５０ｎｍにおいて２０以下である
請求項１～９のいずれか一つに記載の光ファイバ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光ファイバに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ガラスの屈折率を低下させるフッ素のようなドーパントをクラッド部にドープすることで、超低伝送損失を実現する光ファイバが開示されている（特許文献１）。この種のクラッド部の屈折率を低下させた光ファイバでは、コア部にドープするドーパントを減らす、あるいはほぼなくすことが可能である。その結果、コア部におけるドーパントの濃度分布に起因するレイリー散乱損失を低減させることで、超低伝送損失の光ファイバを実現することができる。この種の光ファイバでは、たとえば、屈折率を低下させるドーパントを含まない石英ガラスからなるクラッド部を有する光ファイバでは実現困難であった、波長１５５０ｎｍで０．１８ｄＢ／ｋｍ以下の伝送損失を実現することができる。
【先行技術文献】
【特許文献】
【０００３】
特許第６６９０２９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、フッ素や、ガラスの屈折率を下げる他のドーパントであるホウ素のような、比較的高価で取り扱いの難しいドーパントをクラッド部にドープすると、クラッド部の材料コストや製造コストが上昇し、結果として光ファイバが高価になるという問題がある。
【０００５】
本発明は、上記に鑑みてなされたものであって、その目的は、低伝送損失でありながら比較的安価な光ファイバを提供することにある。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明の一態様は、コア部と、前記コア部の外周を取り囲み、前記コア部の最大屈折率よりも低い屈折率であり、屈折率を低下させるドーパントを含むクラッド部と、を備え、前記クラッド部の外径が７０μｍ以上１２０μｍ以下であり、ケーブルカットオフ波長が１５３０ｎｍ以下であり、波長１５５０ｎｍにおける伝送損失が０．１８ｄＢ／ｋｍ以下である、光ファイバである。
【０００７】
波長１５５０ｎｍにおける有効コア断面積が１５０μｍ
２
以下であるものでもよい。
【０００８】
波長１５５０ｎｍにおける有効コア断面積が５０μｍ
２
以上であるものでもよい。
【０００９】
前記クラッド部の少なくとも一部が、フッ素またはホウ素を含む石英ガラスからなるものでもよい。
【００１０】
前記コア部は、純石英ガラス、または塩素、フッ素、ゲルマニウム、カリウム、およびナトリウムのうち１つ以上を含む石英ガラスからなり当該光ファイバのなかで平均の屈折率が最大であるセンタコアを有するものでもよい。
（【００１１】以降は省略されています）
