公開番号2025067776
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024081782
出願日2024-05-20
発明の名称梁構造体、電池ケース及び電池パック
出願人恵州億緯里能股分有限公司,EVE Energy Co., Ltd.
代理人個人
主分類H01M 50/242 20210101AFI20250417BHJP(基本的電気素子)
要約【課題】セルの膨張変形を十分に吸収し、電池ケースの体積を減少させることができる梁構造体を提供する。
【解決手段】梁構造体は、対向して設けられた内板と外板を含み、内板と外板との間に第1のキャビティを有し、内板はセルの側面に向かって設けられており、内板の少なくとも一部の領域はコルゲート構造として構成される。
【選択図】図1
特許請求の範囲【請求項１】
電池ケースに適用される梁構造体であって、対向して設けられた内板（４１１）と外板（４１２）を含み、前記内板（４１１）と前記外板（４１２）との間に第１のキャビティ（Ｉ）を有し、前記内板（４１１）はセル（３）の側面に向かって設けられており、
前記内板（４１１）の少なくとも一部の領域は、コルゲート構造（４０）として構成される梁構造体。
続きを表示（約 1,100 文字）【請求項２】
前記コルゲート構造（４０）は、前記外板（４１２）に向かって凹設されたコルゲート溝（４０１）を有する、請求項１に記載の梁構造体。
【請求項３】
前記コルゲート溝（４０１）は少なくとも２つがあり、少なくとも２つの前記コルゲート溝（４０１）は間隔をおいて設けられている、請求項２に記載の梁構造体。
【請求項４】
前記内板（４１１）における前記コルゲート溝（４０１）が位置する領域は弾性変形可能な変形段（４０３）とし、隣接する２つの前記変形段（４０３）間の間隔領域は受圧段（４０２）とし、
前記受圧段（４０２）と前記変形段（４０３）が円弧で繋がっている、請求項３に記載の梁構造体。
【請求項５】
隣接する２つの前記コルゲート溝（４０１）間の距離をＨとし、前記コルゲート溝（４０１）の最大幅をＤとすると、
０．４≦Ｄ／Ｈ≦１．２である、請求項３に記載の梁構造体。
【請求項６】
前記Ｄは２０ｍｍ≦Ｄ≦６０ｍｍである、請求項５に記載の梁構造体。
【請求項７】
前記梁構造体は、
前記内板（４１１）に接続され、前記外板（４１２）から離反する側へ延在して設けられた第１の支持板（４１３）と、
前記外板（４１２）に接続され、前記第１の支持板（４１３）と延在方向が同じである第２の支持板（４１４）とを、さらに含み、
前記第１の支持板（４１３）と前記第２の支持板（４１４）はそれぞれの延在方向の遠位端にて接続されている、請求項１に記載の梁構造体。
【請求項８】
前記第１の支持板（４１３）と前記第２の支持板（４１４）との間には第２のキャビティ（ＩＩ）を有し、前記第１のキャビティ（Ｉ）と前記第２のキャビティ（ＩＩ）とが貫通している、請求項７に記載の梁構造体。
【請求項９】
前記梁構造体は、前記外板（４１２）の前記第２の支持板（４１４）から離れた端に一体的に接続された第３の支持板（４１５）をさらに含み、前記第３の支持板（４１５）に前記内板（４１１）が接続されている、請求項７に記載の梁構造体。
【請求項１０】
前記外板（４１２）の前記内板（４１１）から離れた側に、ロール成形された掛け部（４２）が設けられ、
前記掛け部（４２）は１つの第１の接続板段（４２１）と、前記第１の接続板段（４２１）の同じ側に位置し互いに接続された少なくとも２つの第２の接続板段（４２２）とを含み、
少なくとも１つの第２の接続板段（４２２）には、前記第１の接続板段（４２１）に当接した補強リブ（４２５）が設けられている、請求項１～９のいずれか一項に記載の梁構造体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本出願は、２０２３年１０月１３日に中国特許庁に提出された出願番号２０２３１１３３２６５８．８の中国特許出願の優先権を請求し、その出願の内容全体が引用により本出願に組み込まれる。
続きを表示（約 1,400 文字）【０００２】
本発明は電池の技術分野に属し、例えば梁構造体、電池ケース及び電池パックに関する。
【背景技術】
【０００３】
電池パックはケースとケース内に設けられたセルを備え、ケースは梁構造体によってケース本体を構成することが一般的であり、関連技術において、セルは充放電中に体積が循環膨張するという現象があり、そこで、セルとケース本体の梁構造体との間に変形間隙を事前に確保する必要があるが、変形間隙の事前確保は、電池ケース内のセルの取り付けの安定性に不利であるとともに、電池ケースの体積を増加させる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の第１の目的は、セルの膨張変形を十分に吸収し、電池ケースの体積を減少させることができる梁構造体を提供することである。
本発明の第２の目的は、セルを良好に保護することができ、セル装着後の安定性が高い電池ケースを提供することである。
本発明の第３の目的は、構造がコンパクトで安全性が高い電池パックを提供することである。
【課題を解決するための手段】
【０００５】
上記の目的を達成するために、本発明は以下の技術方案を採用する。
【０００６】
本発明の第１の実施態様では、電池ケースに適用される梁構造体であって、対向して設けられた内板と外板を含み、前記内板と前記外板との間に第１のキャビティを有し、前記内板はセルの側面に向かって設けられており、前記内板の少なくとも一部の領域は、コルゲート構造として構成される梁構造体を提供する。
【０００７】
本発明の第２の実施態様では、上述した梁構造体を含むケース本体を備える電池ケースを提供する。
【０００８】
本発明の第３の実施態様では、上述した電池ケースを備える電池パックを提供する。
【発明の効果】
【０００９】
本発明の有益な効果は以下のとおりである。本発明の梁構造体における内板に設けられたコルゲート構造によって、内板に外力が作用した時に良好な弾性変形能力を持たせ、充放電中にセルの体積の循環膨張という現象が現れて内板に作用した時、内板のコルゲート構造が弾性変形によってセルの循環膨張変形を吸収することができ、それにより、セルは内板、（すなわち梁構造体）にできるだけ近づけるように配置することができ、電池ケース内のセルの装着の安定性を向上させるとともに、電池ケースの体積を減少させることができる。
【図面の簡単な説明】
【００１０】
以下、本発明について図面と実施形態を参照しながらさらに詳しく説明する。

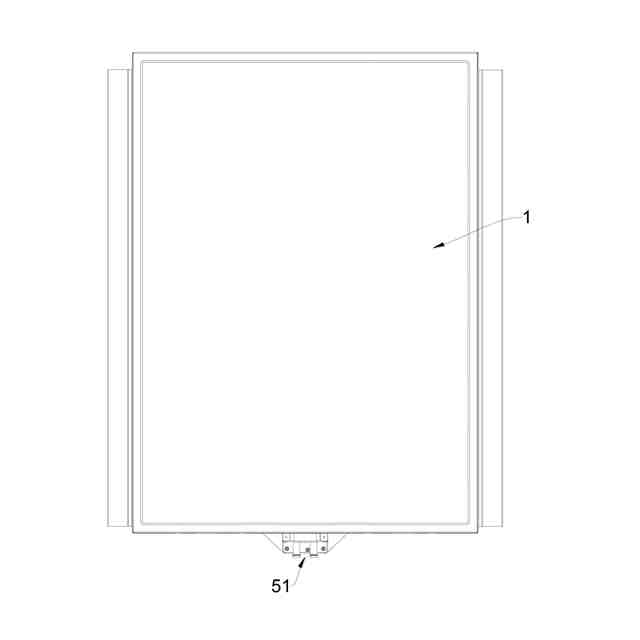

本発明の一実施形態による電池パックの平面構造模式図である。

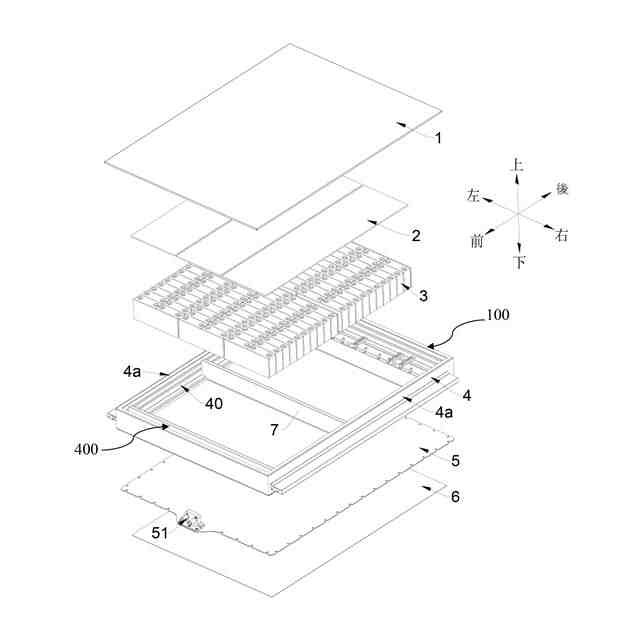

本発明の一実施形態による電池パックの分解模式図である。

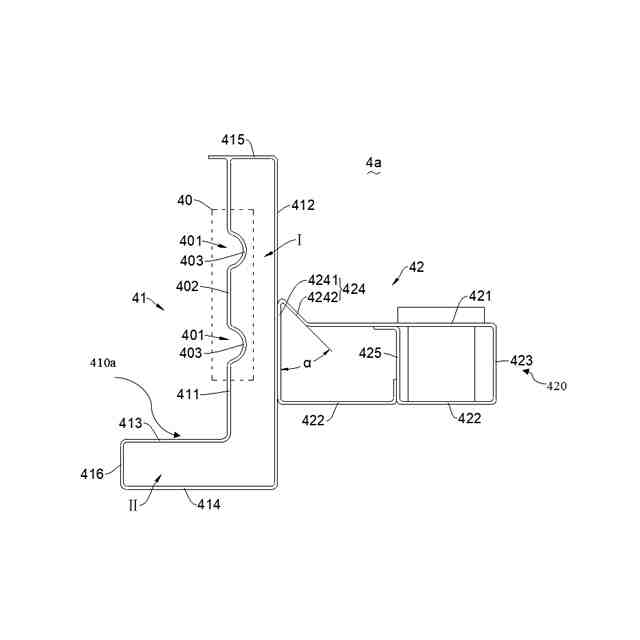

本発明の一実施形態による梁構造体の長手方向の横断面模式図である。

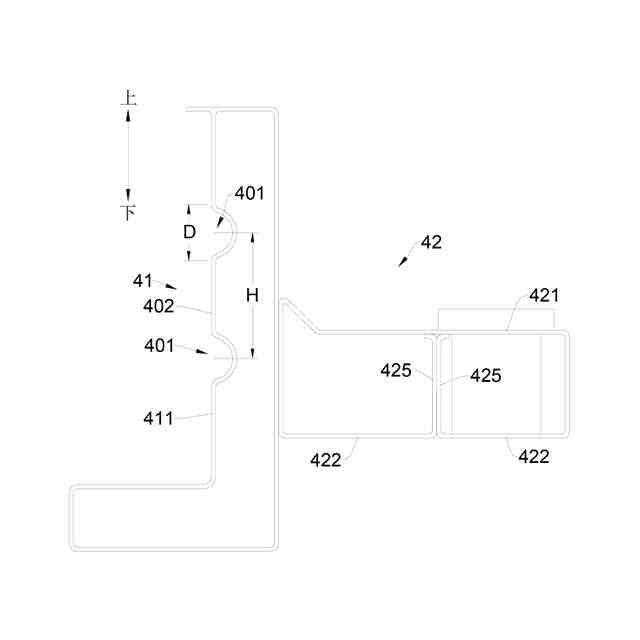

本発明の別の実施形態による梁構造体の長手方向の横断面模式図である。
本発明の一実施形態による横梁の長手方向の横断面模式図である。

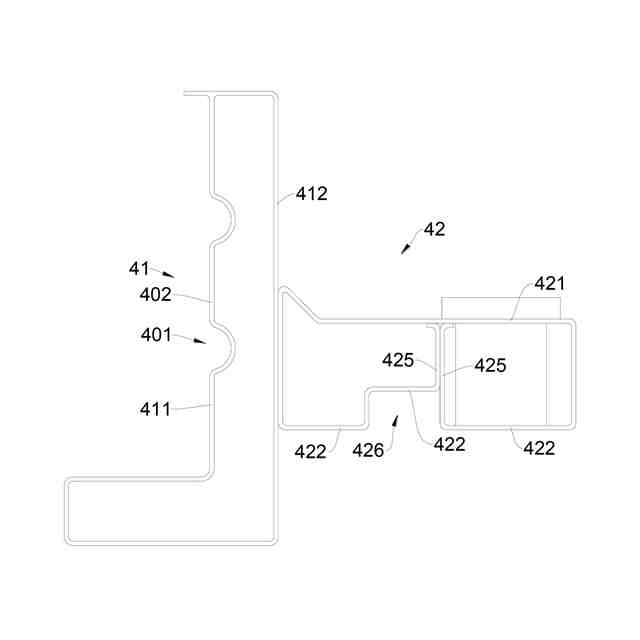

本発明のさらに別の実施形態による梁構造体の長手方向の横断面模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
