発明の名称冷蔵庫
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類F25D 25/00 20060101AFI20250417BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】収納容器から貯蔵物が落下することを抑制できる冷蔵庫を提供する。
【解決手段】冷蔵庫は、貯蔵室と、貯蔵室内に出し入れ可能に設けられ、内部に貯蔵物を収納可能な容器状の収納容器と、収納容器の後壁に設けられ、収納容器の内部と外部を連通する容器開口と、容器開口と前後方向に対向する位置に少なくとも一部が配置され、容器開口からの収納容器に収納された貯蔵物の落下を防止する落下防止部材と、を備え、落下防止部材は、収納容器に対して着脱可能な別部材である。
【選択図】図5
特許請求の範囲【請求項１】
貯蔵室と、
前記貯蔵室内に出し入れ可能に設けられ、内部に貯蔵物を収納可能な容器状の収納容器と、
前記収納容器の後壁に設けられ、前記収納容器の内部と外部を連通する容器開口と、
前記容器開口と前後方向に対向する位置に少なくとも一部が配置され、前記容器開口からの前記収納容器に収納された貯蔵物の落下を防止する落下防止部材と、を備え、
前記落下防止部材は、前記収納容器に対して着脱可能な別部材である、
冷蔵庫。
続きを表示（約 600 文字）【請求項２】
前記落下防止部材は、前記落下防止部材を厚み方向に貫通して形成される通気孔部を有し、
前記通気孔部は、前記落下防止部材が前記収納容器に装着された状態で前記容器開口と少なくとも一部が対向している、
請求項１に記載の冷蔵庫。
【請求項３】
冷気を生成する冷却器と、
前記冷却器で生成された冷気を前記容器開口及び前記通気孔部を介して前記収納容器内に供給する吹き出し口と、を更に備え、
前記落下防止部材は、前記通気孔部を通過する前記冷気を所定の方向に導くための案内板を更に有する、
請求項２に記載の冷蔵庫。
【請求項４】
前記落下防止部材は、前記容器開口の前面に位置する落下防止部材本体を有し、
前記収納容器は、前記容器開口を規定する縁部から内側に延びて形成され、前記落下防止部材が前記収納容器に装着された状態において前記落下防止部材本体を後方から支持する支持部を有する、
請求項１に記載の冷蔵庫。
【請求項５】
前記容器開口は、前記収納容器の後壁の上部を切り欠いて形成されており、
前記落下防止部材は、前記容器開口を規定する縁部のうち左右両側の縁部に沿って上方から差し込まれることで前記左右両側の縁部を前後方向から挟み込む挟持部を更に有する、
請求項４に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、冷蔵庫に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、冷蔵庫に関して、冷凍室や切替室等の貯蔵室内に貯蔵物を収納可能な容器が配置されている。当該容器は、貯蔵室の開口を開閉する扉と一体に引き出し可能に構成されている。そして、例えば容器の後壁の上部には開口が形成されており、冷却器で生成された冷気が吐出口を介して当該開口に送風されることで、容器内の貯蔵物が冷却される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０６３８８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来構成では、容器の後壁の上部に形成された開口から冷気を容器内に取り入れることで、容器内の貯蔵物を効率良く冷却できる一方で、扉の操作によって慣性力が働いた際に、容器内の貯蔵物が開口から庫内奥側に落下してしまうおそれがある。したがって、従来構成では、容器内の貯蔵物が庫内奥側に落下することを抑制する点において改善の余地があった。
【０００５】
そこで、本実施形態は、収納容器から貯蔵物が落下することを抑制できる冷蔵庫を提供する。
【課題を解決するための手段】
【０００６】
実施形態の冷蔵庫は、貯蔵室と、前記貯蔵室内に出し入れ可能に設けられ、内部に貯蔵物を収納可能な容器状の収納容器と、前記収納容器の後壁に設けられ、前記収納容器の内部と外部を連通する容器開口と、前記容器開口と前後方向に対向する位置に少なくとも一部が配置され、前記容器開口からの前記収納容器に収納された貯蔵物の落下を防止する落下防止部材と、を備え、前記落下防止部材は、前記収納容器に対して着脱可能な別部材である。
【図面の簡単な説明】
【０００７】
一実施形態による冷蔵庫の構成の一例を示す正面図
一実施形態による冷蔵庫の構成の一例を示す断面図
一実施形態による冷蔵庫について、吹き出し口と下段容器の容器開口との位置関係を示す冷蔵庫の内部を正面から見た断面図
一実施形態による冷蔵庫について、下段容器に落下防止部材を装着した状態を示す冷蔵庫の内部を正面から見た断面図

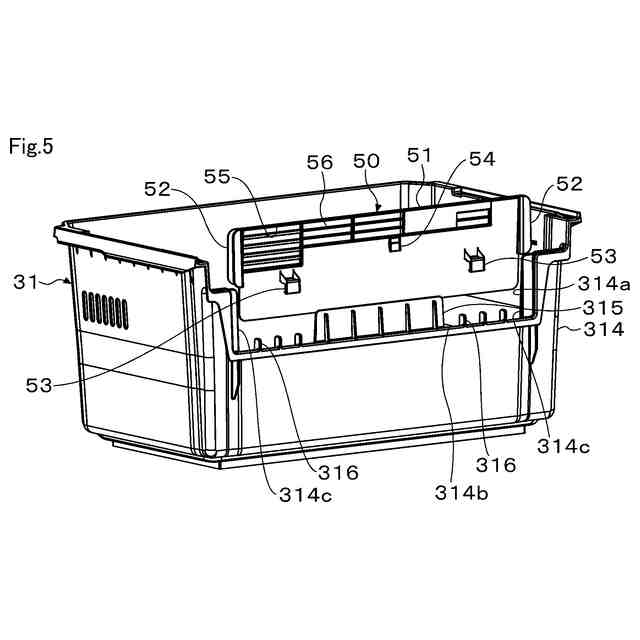

一実施形態による冷蔵庫について、下段容器から落下防止部材を取り外した状態を示す斜視図
一実施形態による冷蔵庫について、落下防止部材の構成の一例を示す斜視図

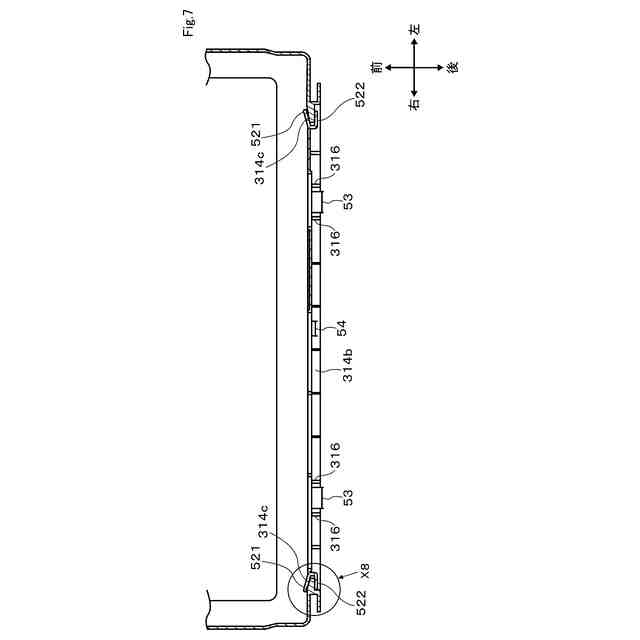

一実施形態による冷蔵庫について、図４のＸ７－Ｘ７線に沿って示す断面図

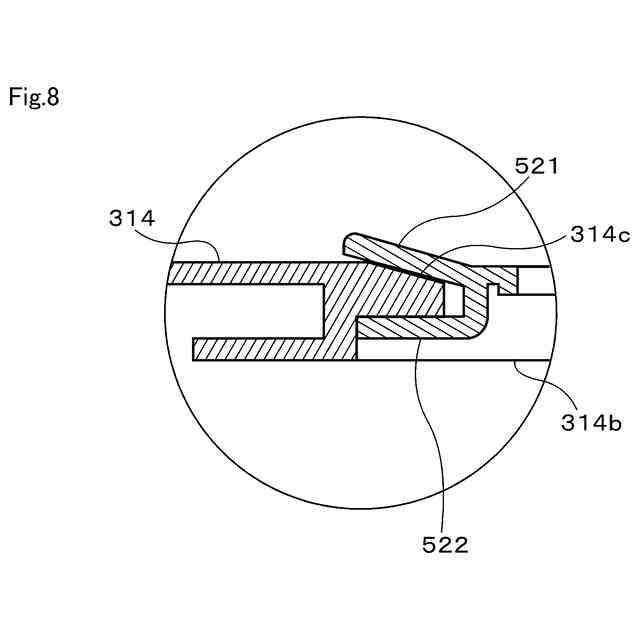

一実施形態による冷蔵庫について、図７の矢印Ｘ８に示す部分を拡大して示す図
一実施形態による冷蔵庫について、下段容器に落下防止部材を装着した状態を示す背面図
一実施形態による冷蔵庫について、図９の矢印Ｘ１０に示す部分を拡大して示す図
一実施形態による冷蔵庫について、図９のＸ１１－Ｘ１１線に沿って示す断面図
一実施形態による冷蔵庫について、図９のＸ１２－Ｘ１２線に沿って示す断面図
【発明を実施するための形態】
【０００８】
以下、本発明の一実施形態について、図面を参照しながら説明する。
冷蔵庫１は、図１に示すように、前面が開口した縦長矩形箱状の冷蔵庫本体１０内に複数の貯蔵室を有して構成されている。以下の説明では、冷蔵庫本体１０の開口側を冷蔵庫１の前側とし、開口とは反対側を冷蔵庫１の後側とする。また、冷蔵庫１を図１の姿勢で床面に設置した場合における重力方向に対する上下方向を、冷蔵庫１の上下方向とする。冷蔵庫１を前方から見た場合における左右方向を、冷蔵庫１の左右方向つまり幅方向とし、冷蔵庫１の前後方向を、冷蔵庫１の奥行方向とする。
【０００９】
冷蔵庫１は、冷蔵庫本体１０を主体に構成されている。冷蔵庫本体１０は、前面が開口した断熱性を有する矩形の箱体で構成されている。冷蔵庫本体１０は、箱体を構成する各壁部の内部に例えば発泡断熱材の一例である硬質発泡ウレタンや、断熱部材の一例である真空断熱パネル等の断熱材が設けられている。
【００１０】
冷蔵庫本体１０は、貯蔵物を貯蔵するための複数の貯蔵室で区分されている。冷蔵庫１は、貯蔵室として、例えば冷蔵室１１、野菜室１２、製氷室１３、小冷凍室１４、及び冷凍室１５を備えている。冷蔵室１１及び野菜室１２は、いずれも冷蔵温度帯の貯蔵室であり、例えば１～５℃程度に冷却される。一方、製氷室１３、小冷凍室１４、及び冷凍室１５は、冷凍温度帯の貯蔵室であり、例えば－１８℃以下に冷却される。冷蔵温度帯及び冷凍温度帯は、貯蔵物を冷蔵又は冷凍して収容するのに適した温度帯である。
