公開番号2025066411
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175989
出願日2023-10-11
発明の名称破泡装置
出願人WOTA株式会社
代理人弁理士法人きさらぎ国際特許事務所
主分類B01D 19/02 20060101AFI20250416BHJP(物理的または化学的方法または装置一般)
要約【課題】低コストで泡を破壊可能な破泡装置を提供する。
【解決手段】第1部材と、前記第1部材との間に流路を形成可能な第2部材とを備え、前記第1部材及び前記第2部材は、前記流路に流入する流体によって相対移動可能に構成されており、該相対移動によって前記流路の断面積を変化させるように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
第１部材と、
前記第１部材との間に流路を形成可能な第２部材と
を備え、
前記第１部材及び前記第２部材は、前記流路に流入する流体によって相対移動可能に構成されており、該相対移動によって前記流路の断面積を変化させるように構成されている
破泡装置。
続きを表示（約 920 文字）【請求項２】

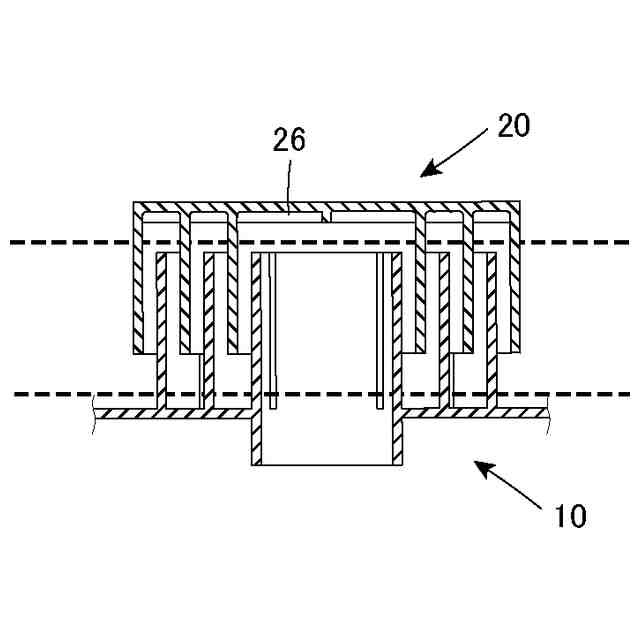

前記第１部材は、第１部材底部と、該第１部材底部から延出する第１部材壁部とを含み、
前記第２部材は、前記第１部材の前記第１部材底部と対向して設けられる第２部材底部と、該第２部材底部から延出する第２部材壁部とを含み、
前記流路は、前記第１部材底部及び前記第２部材壁部の間隙と、前記第２部材底部及び前記第１部材壁部の間隙と、前記第１部材壁部及び前記第２部材壁部の間隙とを含む
請求項１に記載の破泡装置。
【請求項３】
前記第１部材は、複数の前記第１部材壁部を含み、
前記第２部材は、複数の前記第２部材壁部を含み、
前記第１部材壁部と前記第２部材壁部は、交互に配置されている
請求項２に記載の破泡装置。
【請求項４】
前記第１部材は、破泡後の液体を還流する還流口を少なくとも１つ以上有する
請求項１～３のいずれか１項に記載の破泡装置。
【請求項５】
前記第１部材は、第１部材底部と、該第１部材底部から延出する第１部材壁部とを含み、
前記第１部材底部及び前記第１部材壁部の少なくともいずれか一方は、前記液体を前記還流口に流す液通過部が設けられている
請求項４に記載の破泡装置。
【請求項６】
第１部材と、
前記第１部材との間に流路を形成可能な第２部材と
を備え、
前記第１部材は、第１部材底部と、該第１部材底部から延出する第１部材壁部とを含み、
前記第２部材は、前記第１部材の前記第１部材底部と対向して設けられる第２部材底部と、該第２部材底部から延出する第２部材壁部とを含み、
前記流路は、前記第１部材底部及び前記第２部材壁部の間隙と、前記第２部材底部及び前記第１部材壁部の間隙と、前記第１部材壁部及び前記第２部材壁部の間隙とを含み、
前記第１部材及び前記第２部材は、相対移動可能に構成されており、該相対移動によって前記流路の断面積を変化させることにより、該流路に存在する流体中の泡を崩壊させるように構成されている
破泡装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、破泡装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、容器内に突入する様に配置され、且つ内部に空洞を有する回転筒軸に円錐状翼片を取り付け、該円錐状翼片の回転によって容器内の泡をガス分と液分とに分離する消泡装置が知られている（例えば、特許文献１）。特許文献１の消泡装置は、回転筒軸に円錐状翼片を適当間隔毎に複数段取り付けると共に、空洞と回転筒軸の外部を連通する開口を回転筒軸に設け、且つこれら円錐状翼片の間隔内に円錐状補助翼片を固定して配置している。
【０００３】
特許文献１の消泡装置は、円錐状翼片と円錐状補助翼片の相対運動に基づいて生ずる周方向のせん断力によって泡を破壊し、液分とガス分に分離するよう構成されている。
【先行技術文献】
【特許文献】
【０００４】
特公昭５６－０４３７６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の消泡装置では、円錐状翼片を回転させるために電動機が必要であるため、該電動機を駆動するための燃料代や電気代等がかかるだけでなく、各所に駆動部を有することで、定期的なメンテナンスが必要であるから保守費用もかかり、ランニングコストが高額であるという問題がある。
【０００６】
本発明はこのような課題に鑑みなされたものであり、低コストで泡を破壊可能な破泡装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明に係る破泡装置は、第１部材と、前記第１部材との間に流路を形成可能な第２部材とを備え、前記第１部材及び前記第２部材は、前記流路に流入する流体によって相対移動可能に構成されており、該相対移動によって前記流路の断面積を変化させるように構成されている。
【０００８】
本発明に係る破泡装置において、前記第１部材は、第１部材底部と、該第１部材底部から延出する第１部材壁部とを含み、前記第２部材は、前記第１部材の前記第１部材底部と対向して設けられる第２部材底部と、該第２部材底部から延出する第２部材壁部とを含み、前記流路は、前記第１部材底部及び前記第２部材壁部の間隙と、前記第２部材底部及び前記第１部材壁部の間隙と、前記第１部材壁部及び前記第２部材壁部の間隙とを含んでもよい。
【０００９】
本発明に係る破泡装置において、前記第１部材は、複数の前記第１部材壁部を含み、前記第２部材は、複数の前記第２部材壁部を含み、前記第１部材壁部と前記第２部材壁部は、交互に配置されていてもよい。
【００１０】
本発明に係る破泡装置において、前記第１部材は、破泡後の液体を還流する還流口を少なくとも１つ以上有してもよい。
（【００１１】以降は省略されています）
