公開番号2025064433
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174200
出願日2023-10-06
発明の名称礫間浄化体
出願人日本ソリッド株式会社
代理人
主分類C02F 1/52 20230101AFI20250410BHJP(水,廃水,下水または汚泥の処理)
要約【課題】
河川の汚濁物質を除去する構造体を提供する。
【解決手段】
金網籠内に中詰め材として重量物と、焼成貝殻、石灰石および焼成石灰石から選択された少なくとも1種の反応系環境浄化剤を詰めてなる礫間浄化体。
【選択図】図1
特許請求の範囲【請求項１】
金網籠内に中詰め材として、重量物と焼成貝殻、石灰石および焼成石灰石から選択された少なくとも１種の反応系環境浄化剤を詰めたことを特徴とする礫間浄化体。

発明の詳細な説明【技術分野】
【０００１】
本発明は河川の浄化に用いられる礫間浄化体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来自然河川は、一般的に蛇行しており、また岩石や砂利石等が多くあり、また勾配があるため水の入れ替わりが速く、そのため河川の清澄度が高かった。しかしながら、近年ダム湖が建設され、該ダム湖内にある湖水にはシルト、粘土、コロイド等の汚濁物質が水中にあることから、この濁水をダムから放流すると下流の河川等の水質を悪化させていた。通常これらの濁水には凝集剤による汚濁物質の沈殿分離を行うが、河川においては使用が禁じられている場合が多い。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
そこで本発明は、簡易な装置によって河川の水質浄化を行うことを目的として種々研究を重ねた結果本発明を完成するに至った。
【課題を解決するための手段】
【０００４】
すなわち、本発明は、金網籠内に中詰め材として、重量物と、焼成貝殻、石灰石および焼成石灰石から選択された少なくとも１種の反応系環境浄化剤とを詰めてなる、礫間浄化材および該礫間浄化体を用いた河川の浄化方法に関する。
【発明の効果】
【０００５】
本発明の礫間浄化体を用いることによって反応系環境浄化剤（以下「浄化剤」と称する）による嫌気性物質の中和や微凝集が行われ、また河川中の礫や石などの表面に浄化剤が付着して礫間接触効果をもたらし、また臭気や汚濁物質を自然界の生物効果と共に水質浄化も図ることができる。
【図面の簡単な説明】
【０００６】
本発明の礫間浄化体の斜視図である。
本発明の礫間浄化体の縦断面図である。

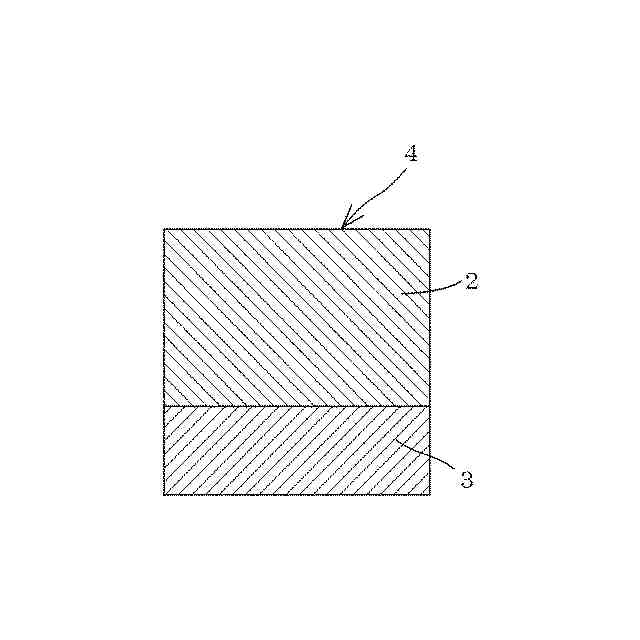

本発明の反応系環境浄化剤の詰め方を示した模式図である。
本発明の反応系環境浄化剤の詰め方を示した模式図である。
本発明の反応系環境浄化剤の詰め方を示した模式図である。
本発明の反応系環境浄化剤の詰め方を示した模式図である。
本発明の礫間浄化体を河川に設置したときの状態図である。
本発明の礫間浄化体を河川に設置する一例を示した配置図である。
【発明を実施するための形態】
【０００７】
次に本発明を図面を参照しながら説明するが、本発明は以下の記載に限定されるものではない。
図１は本発明の礫間浄化体の一例を示す斜視図である。金網籠１内に中詰め材として礫、石などの重量物２を詰め、その上部に焼成貝殻、石灰石および焼成石灰石から選択された浄化剤３を詰め金網籠１の上部を金網で塞いで礫間浄化体４を構成する。
図２は図１の礫間浄化体４の縦断面図である。図３～図６は重量物２と浄化剤３の充填形態を示した模式図である。図２～図５に示したように重量物２と浄化剤３を層状に詰めても良いし、図６に示すように重量物２と浄化剤３を混在させた状態で詰めても良い。
【０００８】
浄化剤３の焼成貝殻は破砕状にしたもの、あるいは粉砕した状態のいずれも使用し得る。特に粉砕状のものは通水性の袋等に詰めることが好ましい。
焼成貝殻の貝類としてはカキ、アサリ、ハマグリ、サザエ等の貝類が挙げられるが、特にカキ殻が好ましい。
石灰石、焼成石灰石もそのままの状態や破砕、粉砕したもののいずれも使用することができる。また石灰石、焼成石灰石の大きいものは重量物２の代用としても使用することができる。
【０００９】
次に図７は本発明の礫間浄化体４を河川に設置すると礫間浄化体４の前面側（上流側）に淀み域５が生起し、後面側（下流側）にカルマン渦による淀み部６が生起するので河川中の汚濁物質を沈降除去することができる。
また図８は礫間浄化体４中を汚濁水が通過することによって嫌気性物質の中和や微凝集効果を得ることができる。さらに礫間浄化体４中を通過した水によって浄化剤の一部が水流によって流されることにより河川中の礫や石などの表面に付着して浄化効果が一層向上し、自然河川中の広い範囲での礫間接触効果が得られる。
【００１０】
本発明の礫間浄化体４を隣接する礫間浄化体４との間に間隔を設けて多重設置することによって臭気や汚濁物質の自然界の生物効果と共に水質浄化効果を向上させることができる。
【符号の説明】
（【００１１】以降は省略されています）
