公開番号2025094320
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023209763
出願日2023-12-13
発明の名称浮遊物観測装置
出願人株式会社クボタ
代理人弁理士法人森本国際特許事務所
主分類C02F 1/00 20230101AFI20250618BHJP(水,廃水,下水または汚泥の処理)
要約【課題】浮遊物観測装置の設置が可能な領域が限定的な処理水槽であっても、設置性が良好な浮遊物観測装置を提供する。

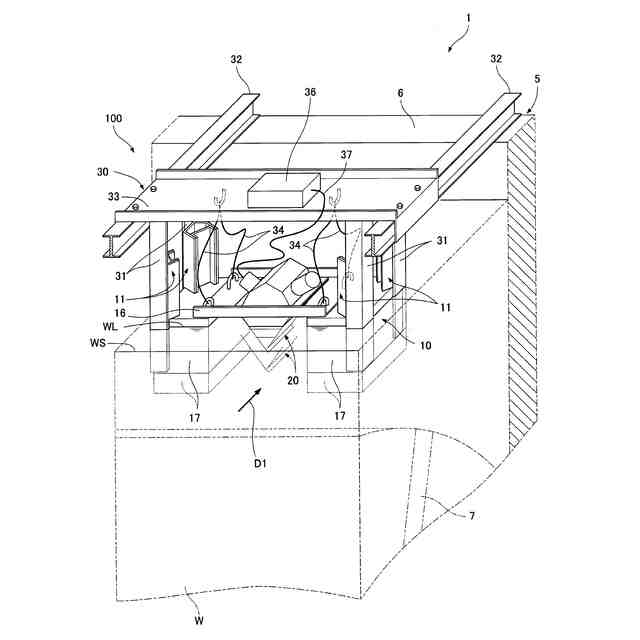

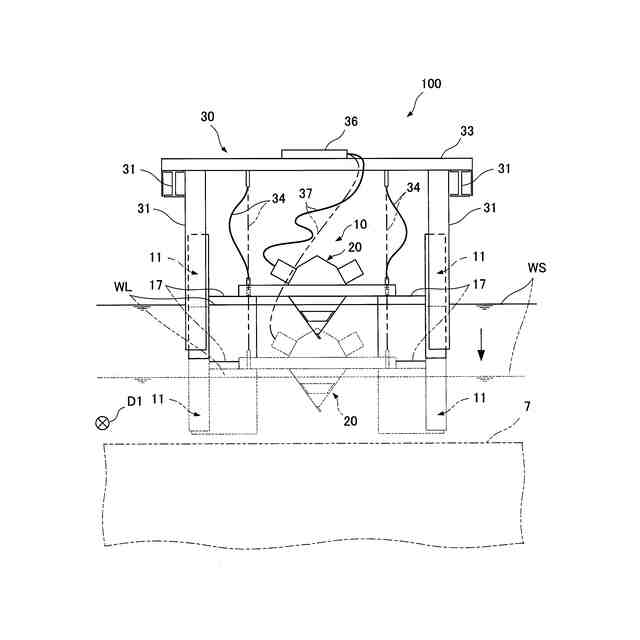

【解決手段】処理水槽5内の観察対象液中に含まれる浮遊物を観測する浮遊物観測装置100であって、観察対象液の液面に浮いた状態で浮遊物を撮像する撮像部10と、処理水槽5に支持されて、撮像部10の上方に設けられる懸架部30と、撮像部10を上下方向に案内するガイド装置31,11とを備える。ガイド装置31,11は、懸架部30に設けられるガイド部31と、撮像部10に設けられる被ガイド部11とを有し、ガイド部31は、被ガイド部11を上下方向に案内するとともに、被ガイド部11の水平方向への移動を規制し、懸架部30またはガイド装置31は、被ガイド部31が所定位置を超えて下方に移動することを制限するストッパ部34を有する。
【選択図】図7
特許請求の範囲【請求項１】
処理水槽内の観察対象液中に含まれる浮遊物を観測する浮遊物観測装置であって、
観察対象液の液面に浮いた状態で前記浮遊物を撮像する撮像部と、
前記処理水槽に支持されて、撮像部の上方に設けられる懸架部と、
撮像部を上下方向に案内するガイド装置と
を備え、

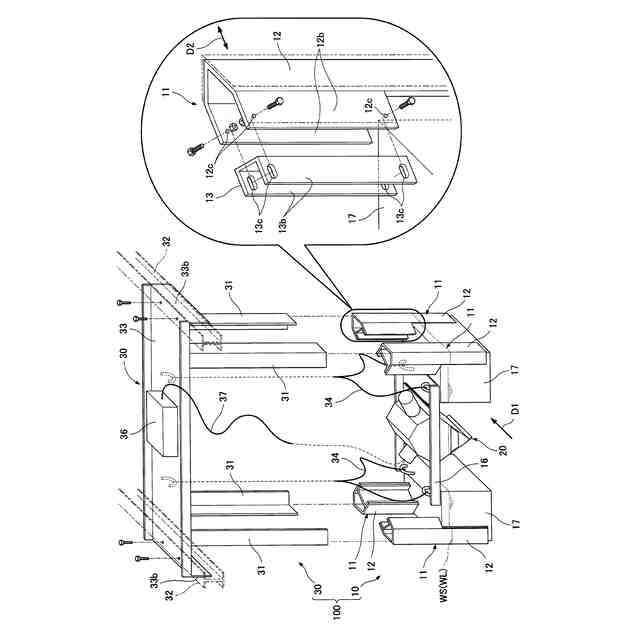

ガイド装置は、懸架部に設けられるガイド部と、撮像部に設けられる被ガイド部とを有し、
ガイド部は、被ガイド部を上下方向に案内するとともに、被ガイド部の水平方向への移動を規制し、
懸架部またはガイド装置は、被ガイド部が所定位置を超えて下方に移動することを制限するストッパ部を有する
ことを特徴とする、浮遊物観測装置。
続きを表示（約 430 文字）【請求項２】
ガイド部は、懸架部から下方に延びる複数の部材である
ことを特徴とする、請求項１に記載の浮遊物観測装置。
【請求項３】

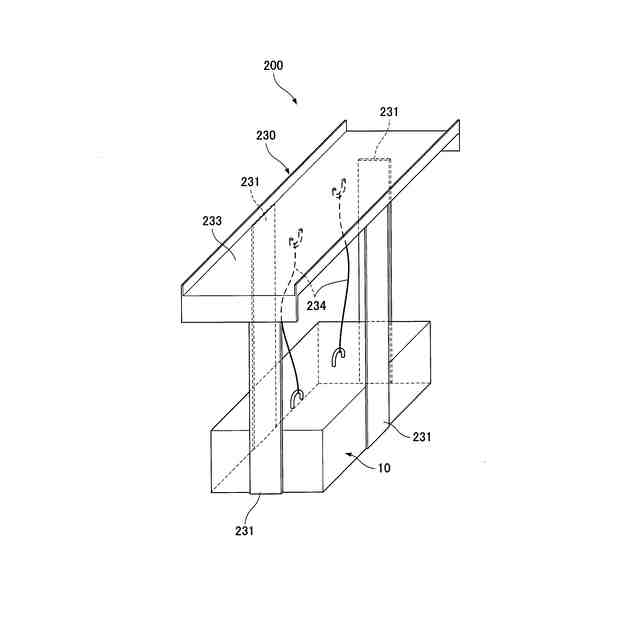

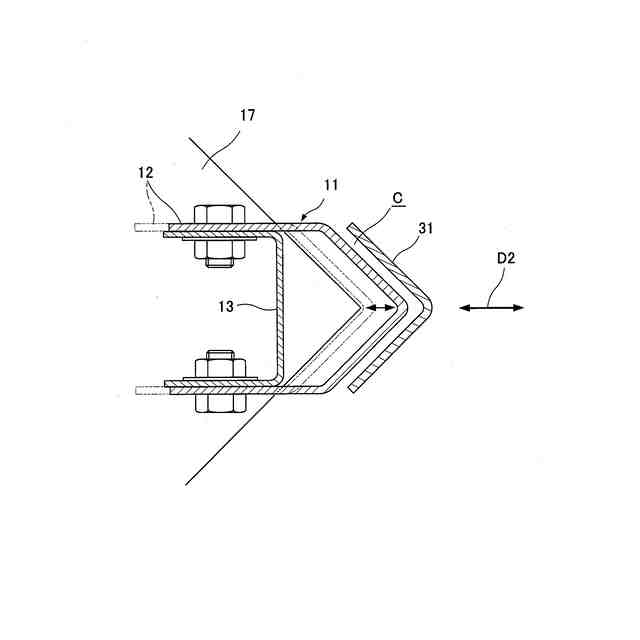

ガイド部と被ガイド部との間に隙間が形成され、
被ガイド部またはガイド部は、隙間の大きさを調整する隙間調整部を有する
ことを特徴とする、請求項１または請求項２に記載の浮遊物観測装置。
【請求項４】
ストッパ部は、撮像部と懸架部とを連結する紐状体であり、
前記紐状体の長さは、被ガイド部が所定位置を越えて下方に移動しないように設定される
ことを特徴とする請求項１または請求項２に記載の浮遊物観測装置。
【請求項５】
懸架部は、撮像部からの電気ケーブルが接続される端子台をさらに備え、
前記紐状体の長さは、被ガイド部が下端位置の状態で電気ケーブルに遊びのある長さに設定される
ことを特徴とする請求項４に記載の浮遊物観測装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、観測対象液の液面に浮いた状態で観測対象液中の浮遊物を観測する浮遊物観測装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、この種の浮遊物観測装置としては、例えば、特許文献１に記載の浮遊物観測装置のように、浄水場の処理水槽内の水面に浮いた状態で水中のフロック（細かな塵やごみ）のような浮遊物を観測するものがある。
【０００３】

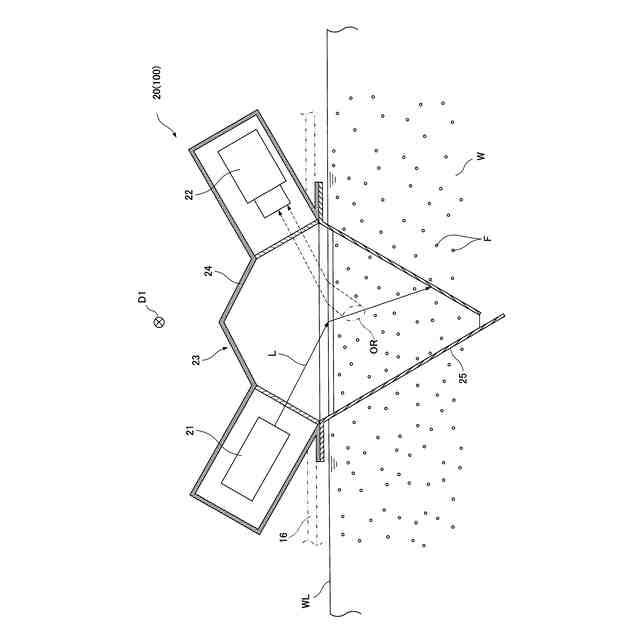

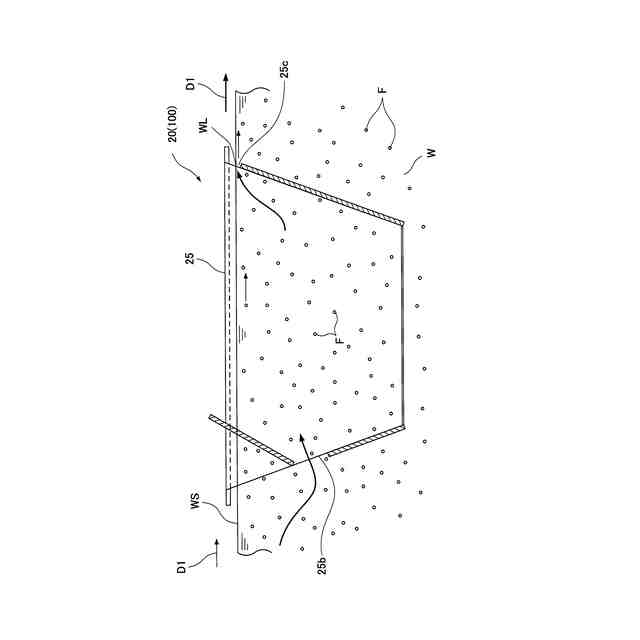

この浮遊物観測装置は、開口部を有する遮光フードと、遮光フード内に設けられたカメラおよび照明と、遮光フードに設けられた浮体とを有している。また、浮遊物観測装置は、リンク機構を介して処理水槽の壁面に装着され、水位の変動に追従して上下に動くように構成される。
【先行技術文献】
【特許文献】
【０００４】
特許第３３１９９４４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】

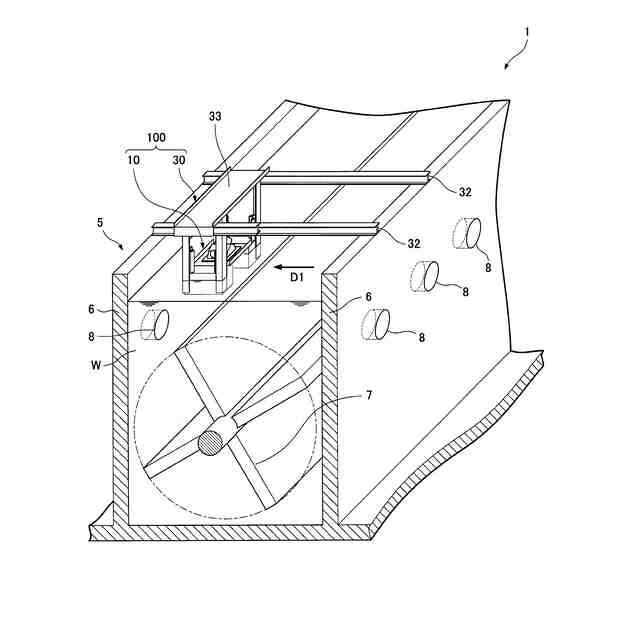

上記のような浮遊物観測装置は、図１２に示すような攪拌翼７を備える処理水槽５で用いられることがある。このような処理水槽５を有する処理設備４として、例えばフロック形成池がある。フロック形成池は、浄水過程のうち、フロックを大きく成長させて、後段での沈降分離を促進する。この際フロックを大きく沈みやすいものにするために、フロック形成池は、水を緩やかに撹拌する攪拌翼７を備える。
【０００６】
フロック形成池は、図示のように、一般的に複数の処理水槽５が連なって構成される。攪拌翼７は、各処理水槽５の下部に配置され、各処理水槽５の長手方向に沿って延びる複数の翼を有する。攪拌翼７は、図示を省略したモータにより回転されることで水を攪拌する。
【０００７】
図１３は、同処理水槽５の縦断面図である。図１３に示すように、攪拌翼７を備えた処理水槽５は、処理水槽５内において攪拌翼７が通過する領域の占める割合が大となる。よって、同図中に領域Ａとして示すように浮遊物観測装置を設置可能な領域が限定的となる。例えば浮遊物観測装置が処理水槽５の中央付近にまで延びて設置された場合（同図中の仮想線Ａ１）、または浮遊物観測装置が処理水槽５の下方にまで延びて設置された場合（同図中の仮想線Ａ２）、浮遊物観測装置は攪拌翼７と接触し、双方が損傷などするおそれがある。
【０００８】
特許文献１に記載のような浮遊物観測装置は、リンク機構を介して処理水槽５の壁面６に装着されて、水位の変動に追従して上下に動く。このため、浮遊物観測装置は、円弧状の軌道を描いて上下方向に移動し、上下方向の移動に加えて水平方向へも移動することになる。水位の変動幅が大のとき、それに応じてリンクを長く設定する必要があり、その場合、浮遊物観測装置の水平方向への移動距離が増大し、これにより、浮遊物観測装置は、処理水槽５の中央付近または処理水槽５に下方にまで延びて設置されることで、攪拌翼７と接触するおそれがある。
【０００９】
本発明は、上記課題に鑑みてなされたものであり、攪拌翼を備える処理水槽のように、浮遊物観測装置の設置が可能な領域が限定的な処理水槽であっても、設置性が良好な浮遊物観測装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の一局面によれば、処理水槽内の観察対象液中に含まれる浮遊物を観測する浮遊物観測装置であって、
観察対象液の液面に浮いた状態で前記浮遊物を撮像する撮像部と、
前記処理水槽に支持されて、撮像部の上方に設けられる懸架部と、
撮像部を上下方向に案内するガイド装置と
を備え、
ガイド装置は、懸架部に設けられるガイド部と、撮像部に設けられる被ガイド部とを有し、
ガイド部は、被ガイド部を上下方向に案内するとともに、被ガイド部の水平方向への移動を規制し、
懸架部またはガイド装置は、被ガイド部が所定位置を超えて下方に移動することを制限するストッパ部を有するものである。
（【００１１】以降は省略されています）
