公開番号2025099260
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215778
出願日2023-12-21
発明の名称水処理装置及び水処理方法
出願人三菱ケミカルアクア・ソリューションズ株式会社
代理人個人,個人,個人
主分類C02F 1/44 20230101AFI20250626BHJP(水,廃水,下水または汚泥の処理)
要約【課題】逆洗ポンプを利用しない、コンパクトな水処理装置及び水処理方法を提供する。
【解決手段】膜ろ過装置102と、膜ろ過装置102に処理された膜処理水を後段に供給する膜処理水配管L3と、膜処理水配管L3に供給された膜処理水を貯留する密閉容器104とを備える水処理装置であって、密閉容器104に貯留した前記膜処理水を用い、膜ろ過装置102を洗浄しうる、水処理装置101A。
【選択図】図1
特許請求の範囲【請求項１】
膜ろ過装置と、
前記膜ろ過装置に処理された膜処理水を後段に供給する膜処理水配管と、
前記膜処理水配管に供給された膜処理水を貯留する密閉容器と、
を備える水処理装置であって、
前記密閉容器に貯留した前記膜処理水を用い、前記膜ろ過装置を洗浄しうる、
水処理装置。
続きを表示（約 720 文字）【請求項２】
前記密閉容器に貯留した前記膜処理水に空気を加圧する空気加圧装置をさらに備える、請求項１に記載の水処理装置。
【請求項３】
前記膜ろ過装置は１本以上の膜含有ベッセルで構成される、請求項１又は２に記載の水処理装置。
【請求項４】
前記膜ろ過装置は２本以上の膜含有ベッセルで構成される、請求項１又は２に記載の水処理装置。
【請求項５】
前記密閉容器は空ベッセルである、請求項１又は２に記載の水処理装置。
【請求項６】
請求項１に記載の水処理装置における水処理方法であって、
膜ろ過装置における水処理を停止し、前記密閉容器内に貯留した膜処理水を利用して、前記膜ろ過装置に対し、洗浄を行う膜洗浄工程と
を備える、水処理方法。
【請求項７】
前記膜ろ過装置に処理された膜処理水を後段にある密閉容器内に貯留する貯水工程を有する、請求項６に記載の水処理方法。
【請求項８】
前記水処理装置は前記密閉容器に貯留した前記膜処理水に空気を加圧する空気加圧装置を備え、
前記膜洗浄工程を行う際に、空気加圧装置より前記密閉容器に貯留した前記膜処理水に空気を加圧する、請求項６又は７に記載の水処理方法。
【請求項９】
請求項４に記載の水処理装置における膜洗浄方法であって、
膜ろ過装置における水処理を停止せずに、前記２本以上の膜含有ベッセルのうち、少なくとも１本が水処理を行い、残りの膜含有ベッセルに対し、前記密閉容器内に貯留した膜処理水を利用して、膜洗浄を行う膜洗浄工程と
を備える、膜洗浄方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水処理装置及び水処理方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
水処理装置では、膜を利用して水処理を一定期間行った後、膜の洗浄が必要である。
【０００３】
特許文献１には、初動運転時に膜モジュール１４での膜濾過開始に合わせて膜濾過水に次亜を多量に注入するように次亜注入ポンプ４３を作動させるとともに、次亜が多量に注入された膜濾過水を逆洗水槽１７に送り、逆洗水槽１７に接続された膜逆洗排水ライン２２を経由して装置外へ排出することを特徴とする可搬型浄水処理装置１１（図３）が記載されている。可搬型浄水処理装置１１は、逆洗水槽１７に貯留した膜濾過水を逆洗ポンプ１８を介して膜モジュール１４に逆洗洗浄用の逆洗水として送水する逆洗ライン１９と、膜モジュール１４をエアスクラビングするエアを供給するエア供給装置２０と、膜モジュール１４を逆洗洗浄した逆洗水とエアスクラビングしたエアを膜モジュール１４から排出する逆洗水排水ライン２１と、逆洗ライン１９と逆洗水排水ライン２１とを連結して逆洗水槽１７内に貯留した膜濾過水を可搬型浄水処理装置１１の外部に排出する膜逆洗排水ライン２２とを備える。
可搬型浄水処理装置１１は、通常、給水工程、充水工程、逆洗工程の３工程を順次繰り返して運転される。逆洗工程では、取水ポンプ２３と次亜注入ポンプ４３の作動を停止させ、原水の取水と次亜の注入を中止する。その後、逆洗ポンプ１８とコンプレッサ５１を作動させて、膜モジュール１４の２次側から逆洗水を、１次側からエアを膜モジュール１４内に供給し、膜モジュール１４に収納されている濾過膜の逆洗洗浄とエアスクラビング洗浄を行う。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１８８３６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の膜洗浄装置は逆洗水槽が密閉された容器ではないため、逆洗時に必ず逆洗ポンプで逆洗水槽から膜ろ過水を吸い出す必要がある。すなわち、特許文献１に記載の膜洗浄装置では、逆洗ポンプを設置する必要がある。
【０００６】
本発明は、上記事情に鑑みてなされたものであり、逆洗ポンプを利用しない、コンパクトな水処理装置及び水処理方法を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明者らは、鋭意検討を重ねた結果、ろ過膜装置の後段に密閉容器を設置することで、加圧洗浄で密閉容器中の膜ろ過水（逆洗用水）を押し出す方式を採用し、上述の課題を解決することを見出し、本発明を完成した。
すなわち、本発明の態様は以下である。
【０００８】
［１］膜ろ過装置と、
前記膜ろ過装置に処理された膜処理水を後段に供給する膜処理水配管と、
前記膜処理水配管に供給された膜処理水を貯留する密閉容器と、
を備える水処理装置であって、
前記密閉容器に貯留した前記膜処理水を用い、前記膜ろ過装置を洗浄しうる、
水処理装置。
［２］前記密閉容器に貯留した前記膜処理水に空気を加圧する空気加圧装置をさらに備える、［１］に記載の水処理装置。
［３］前記膜ろ過装置は１本以上の膜含有ベッセルで構成される、［１］又は［２］に記載の水処理装置。
［４］前記膜ろ過装置は２本以上の膜含有ベッセルで構成される、［１］～［３］のいずれかに記載の水処理装置。
［５］前記密閉容器は空ベッセルである、［１］～［４］のいずれかに記載の水処理装置。
［６］［１］～［５］のいずれかに記載の水処理装置における水処理方法であって、
膜ろ過装置における水処理を停止し、前記密閉容器内に貯留した膜処理水を利用して、前記膜ろ過装置に対し、洗浄を行う膜洗浄工程と
を備える、水処理方法。
［７］前記膜ろ過装置に処理された膜処理水を後段にある密閉容器内に貯留する貯水工程を有する、［６］に記載の水処理方法。
［８］前記水処理装置は前記密閉容器に貯留した前記膜処理水に空気を加圧する空気加圧装置を備え、
前記膜洗浄工程を行う際に、空気加圧装置より前記密閉容器に貯留した前記膜処理水に空気を加圧する、［６］又は［７］に記載の水処理方法。
［９］［４］に記載の水処理装置における膜洗浄方法であって、
膜ろ過装置における水処理を停止せずに、前記２本以上の膜含有ベッセルのうち、少なくとも１本が水処理を行い、残りの膜含有ベッセルに対し、前記密閉容器内に貯留した膜処理水を利用して、膜洗浄を行う膜洗浄工程と
を備える、膜洗浄方法。
【発明の効果】
【０００９】
本発明によれば、逆洗ポンプを利用しない、コンパクトな水処理装置及び水処理方法を提供することができる。
【図面の簡単な説明】
【００１０】

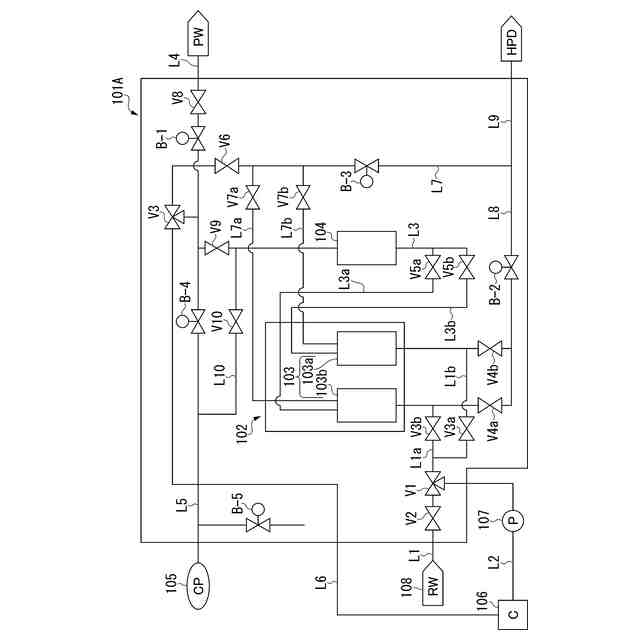

図１は、本発明の第１の実施形態に係る水処理装置の一例を説明する模式図である。

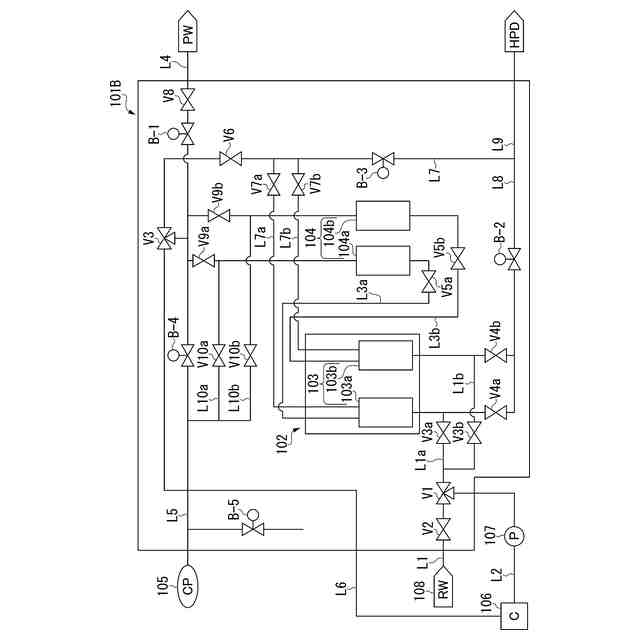

図２は、本発明の第２の実施形態に係る水処理装置の一例を説明する摸式図である。

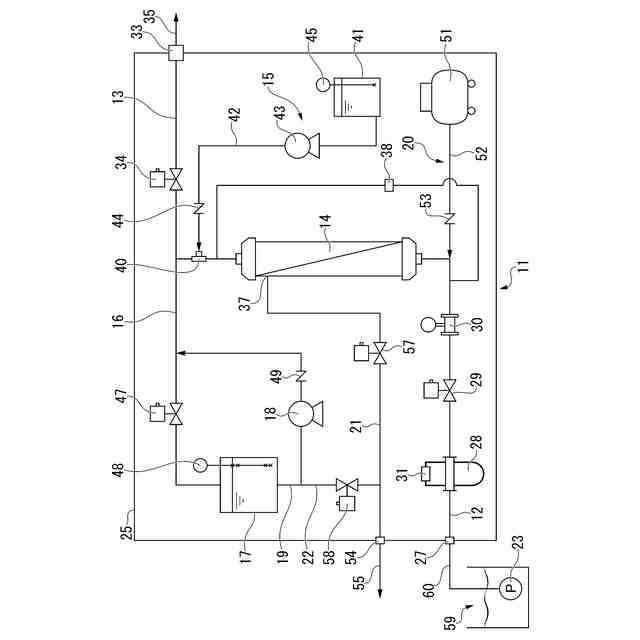

図３は、特許文献１に記載された可搬型浄水処理装置を説明する模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
