公開番号2025110422
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2025084601,2023195485
出願日2025-05-21,2023-11-16
発明の名称水処理装置
出願人マクセルイズミ株式会社
代理人
主分類C02F 1/00 20230101AFI20250718BHJP(水,廃水,下水または汚泥の処理)
要約【課題】水処理装置の周辺空間の湿度保持が可能な水処理装置を提供する。
【解決手段】水処理装置は、原水をろ過する浄水部と、前記浄水部でろ過された浄水をミスト化するミスト発生部と、前記浄水部によりろ過された浄水の浄水出口と、前記ミスト発生部により発生したミストを噴霧するミスト出口と、を備えるものである。
【選択図】図8
特許請求の範囲【請求項１】
原水をろ過する浄水部と、
前記浄水部でろ過された浄水をミスト化するミスト発生部と、
前記浄水部によりろ過された浄水の浄水出口と、
前記ミスト発生部により発生したミストを噴霧するミスト出口と、
を備える水処理装置。
続きを表示（約 120 文字）【請求項２】
前記ミスト発生部は、容器と含浸体と超音波振動子とを含み、
前記容器内に溜まった浄水を、含侵体を介して超音波素子にてミスト化し、ミスト出口から噴霧する、
ことを特徴とする請求項１に記載の水処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水処理装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来より水処理装置として、水道水（原水）をろ過材でろ過することで、水道水に含ま
れるトリハロメタンを除去する浄水器が知られている（例えば、特許文献１参照）。
【０００３】
特許文献１に記載の浄水器は、ろ過材として活性炭を使用し、前活性炭層と、後活性炭
層と、両者の間に配置した噴霧ノズルを有し、前活性炭層を通過した水が後活性炭層を通
過する前に噴霧ノズルにより噴霧水とすることによりトリハロメタンを揮散させ、噴霧に
より減じられたトリハロメタンをさらに後活性炭層により吸着させるようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開平５－１４６７７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
水処理装置の周辺空間の湿度保持が可能な水処理装置を提供する。
【課題を解決するための手段】
【０００６】
本発明に係る水処理装置は、原水をろ過する浄水部と、前記浄水部でろ過された浄水をミスト化するミスト発生部と、前記浄水部によりろ過された浄水の浄水出口と、前記ミスト発生部により発生したミストを噴霧するミスト出口と、を備えるものである。
【０００７】
また、本発明に係る水処理装置は、前記ミスト発生部が、容器と含浸体と超音波振動子とを含む。前記容器内に溜まった浄水を、含侵体を介して超音波素子にてミスト化し、ミスト出口から噴霧する、ことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、水処理装置の周辺空間の湿度保持が可能となる。
【図面の簡単な説明】
【０００９】

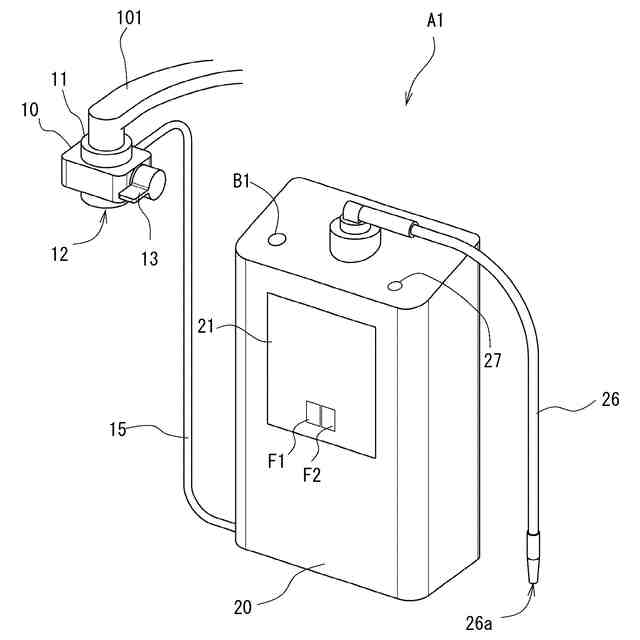

第１実施形態に係る水処理装置の外観を示す説明図である。

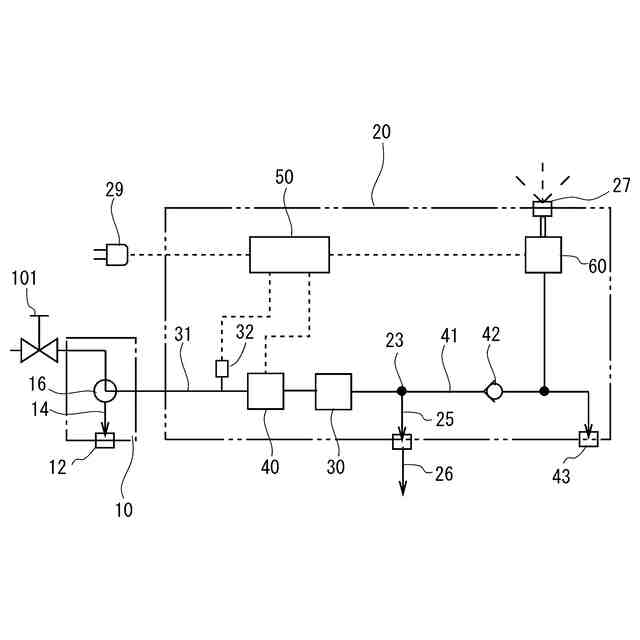

第１実施形態に係る水処理装置の内部構成を示した概念図である。

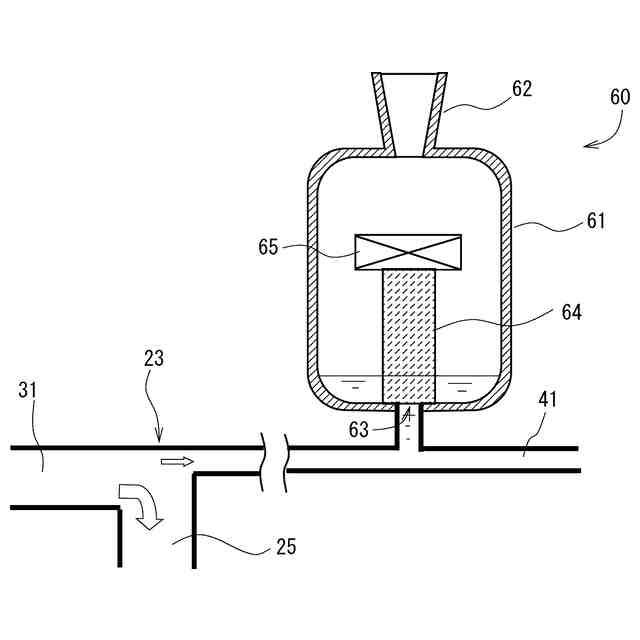

ミスト発生部の構成の一例を示す概要図である。

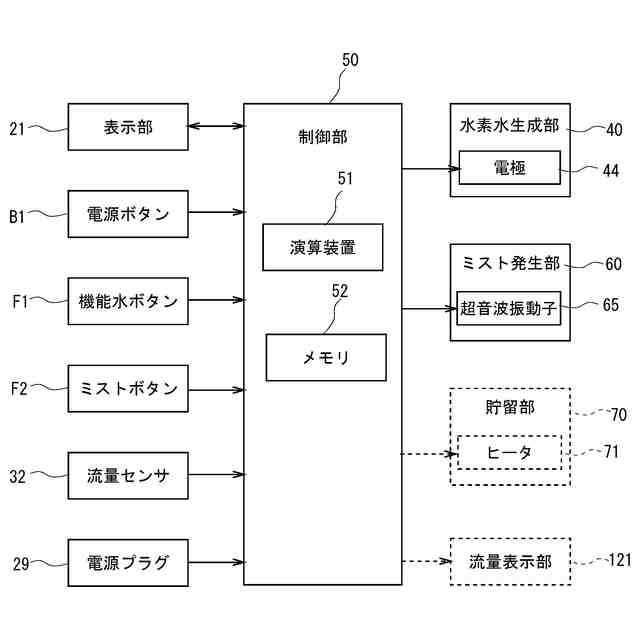

第１実施形態に係る水処理装置の電気的構成を示したブロック図である。

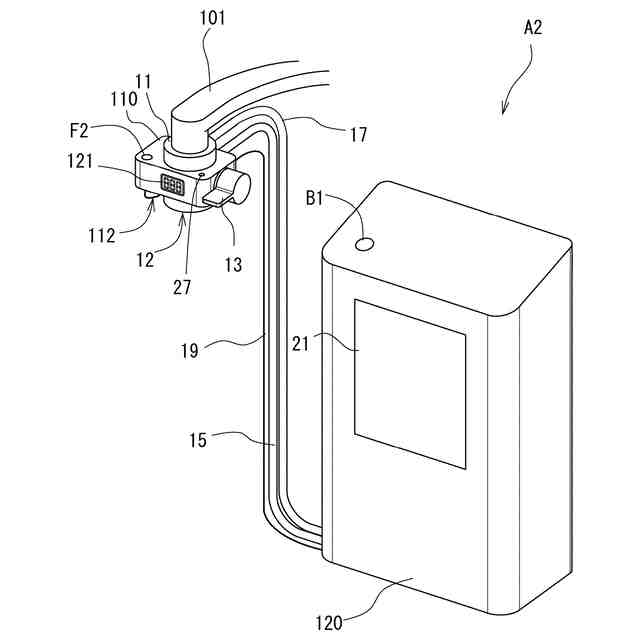

第２実施形態に係る水処理装置の外観を示す説明図である。

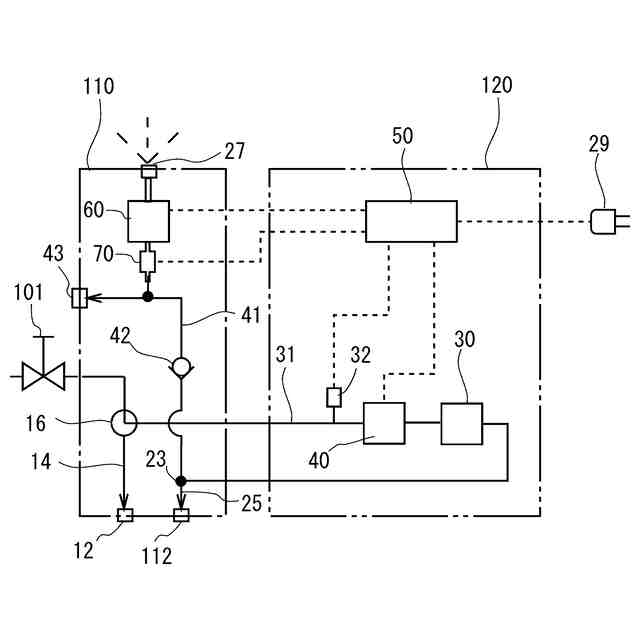

第２実施形態に係る水処理装置の内部構成を示した概念図である。

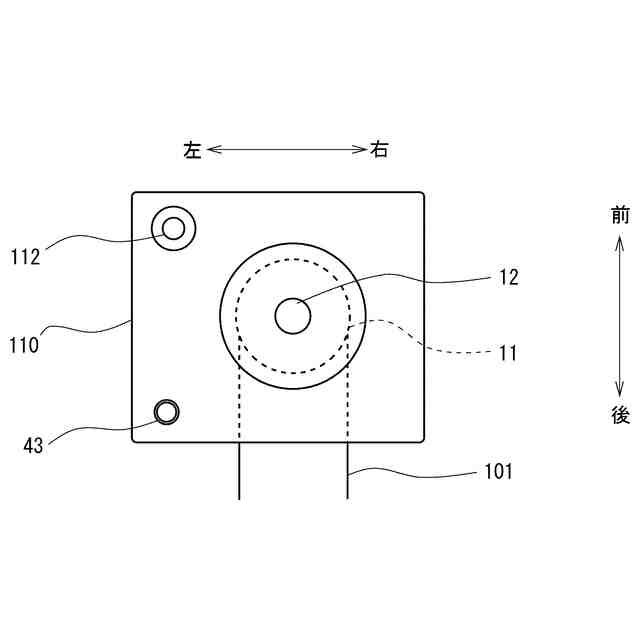

本体部の下面側を示す概要図である。

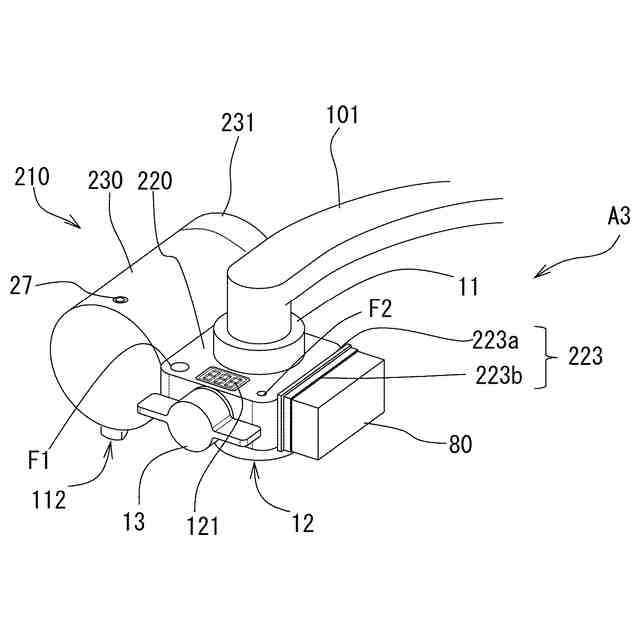

第３実施形態に係る水処理装置の外観を示す説明図である。

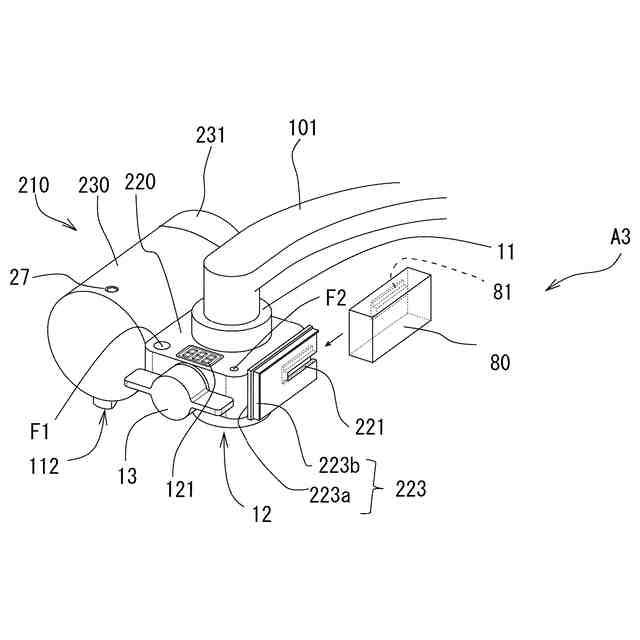

第３実施形態に係る水処理装置の外観を示す説明図である。
第３実施形態に係る水処理装置の内部構成を示した概念図である。
第３実施形態に係る水処理装置の下面側を示す概要図である。
第３実施形態に係る水処理装置の電気的構成を示したブロック図である。
第３実施形態の変形例に係る水処理装置の外観を示す説明図である。
第４実施形態に係る水処理装置の外観を示す説明図である。
第４実施形態に係る水処理装置の内部構成を示した概念図である。
第４実施形態に係る水処理装置の下面側を示す概要図である。
第４実施形態に係る水処理装置の電気的構成を示したブロック図である。
第４実施形態の変形例に係る水処理装置の内部構成を示した概念図である。
第１実施形態から第５実施形態に係る水処理装置の逆流防止部の変形例を示す説明図である。
第１実施形態から第５実施形態に係る水処理装置の逆流防止部の変形例を示す説明図である。
第１実施形態から第５実施形態に係る水処理装置の逆流防止部の変形例を示す説明図である。
第１実施形態から第５実施形態に係る水処理装置の変形例の説明図である。
【発明を実施するための形態】
【００１０】
本発明は、ミスト発生部と、当該ミスト発生部の動作を制御する制御部を備え、装置外部に向けてミスト状の浄水または機能水を噴霧する水処理装置に関するものである。
（【００１１】以降は省略されています）
