公開番号2025064063
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023173482
出願日2023-10-05
発明の名称表示装置
出願人JDI Design and Development 合同会社
代理人個人,個人
主分類H10K 50/844 20230101AFI20250410BHJP()
要約【課題】表示装置の内部に水分が侵入することを抑制する。
【解決手段】表示装置は、基板101に設けられた層間絶縁層102と、有機ELアレイ160と、有機ELアレイ160に接続されたメタル層203と、有機ELアレイ160よりも外側であってかつ層間絶縁層102の外周領域102aよりも内側に配置された被覆部210と、有機ELアレイ160上から層間絶縁層102の外周領域102aまで連続して設けられた下部無機封止層108aと、下部無機封止層108aの少なくとも一部を覆う樹脂封止層108bと、樹脂封止層108b上から層間絶縁層102の外周領域102aまで連続して設けられた上部無機封止層108cと、を備える。メタル層203の外縁部203aの少なくとも一部は、基板101の一方の主面101cに向かう方向と反対に向かう方向を凸とするテーパ状の断面形状を有し、外縁部203aは、被覆部210によって覆われている。
【選択図】図5
特許請求の範囲【請求項１】
基板と、
前記基板の一方の主面側に設けられた樹脂材料を含む層間絶縁層と、
前記層間絶縁層上に設けられた複数の有機ＥＬ（ＥｌｅｃｔｒｏＬｕｍｉｎｅｓｃｅｎｃｅ）素子を含む有機ＥＬアレイと、
前記層間絶縁層上において、前記有機ＥＬアレイに接続されて前記有機ＥＬアレイの外側に配置されたメタル層と、
前記層間絶縁層上において、前記有機ＥＬアレイよりも外側であってかつ前記層間絶縁層の外周領域よりも内側に配置された被覆部と、
前記有機ＥＬアレイ、前記メタル層および前記被覆部を覆うように、前記有機ＥＬアレイ上、前記メタル層上および前記被覆部上から前記層間絶縁層の外周領域まで連続して設けられた下部無機封止層と、
前記有機ＥＬアレイ上および前記メタル層上に位置する下部無機封止層の少なくとも一部を覆い、前記層間絶縁層の外周領域よりも内側に設けられた樹脂封止層と、
前記樹脂封止層を覆い、かつ、前記層間絶縁層の外周領域にて前記下部無機封止層に重なるように、前記樹脂封止層上から前記層間絶縁層の外周領域まで連続して設けられた上部無機封止層と、
を備え、
前記メタル層の外縁部の少なくとも一部は、前記基板の一方の主面に向かう方向と反対に向かう方向を凸とするテーパ状の断面形状を有し、当該外縁部は前記被覆部によって覆われている
表示装置。
続きを表示（約 1,200 文字）【請求項２】
前記被覆部は、前記基板の一方の主面に向かう方向と反対に向かう方向を凸とするテーパ状の断面形状を有している
請求項１に記載の表示装置。
【請求項３】
さらに、前記有機ＥＬ素子を囲むように設けられたバンクを有し、
前記被覆部は、前記バンクと同じ材料によって形成されている
請求項１に記載の表示装置。
【請求項４】
前記表示装置は、前記基板のＴＦＴ（ＴｈｉｎＦｉｌｍＴｒａｎｓｉｓｔｏｒ）層を含む第１領域および前記第１領域よりも外側に位置する第２領域を有し、
前記基板に垂直な方向から見た場合、
前記メタル層の外縁部および前記被覆部は、前記第１領域に位置し、
前記層間絶縁層の外周領域は、前記第２領域に位置している
請求項１に記載の表示装置。
【請求項５】
前記被覆部は、最も外側に位置する第１の被覆部および前記第１の被覆部よりも内側に位置する第２の被覆部を含み、
前記メタル層の外縁部は、前記第１の被覆部よりも内側に位置し、前記第２の被覆部によって覆われている
請求項１～４のいずれかに記載の表示装置。
【請求項６】
前記メタル層は、前記メタル層の外縁部よりも内側に開口を有し、
前記被覆部は、さらに、前記第２の被覆部よりも内側に位置する第３の被覆部を含み、
前記メタル層の前記開口は、前記第３の被覆部によって覆われている
請求項５に記載の表示装置。
【請求項７】
前記第１の被覆部と前記第２の被覆部との間には、前記メタル層が設けられておらず、前記層間絶縁層上に前記下部無機封止層、前記樹脂封止層および前記上部無機封止層がこの順で積層されている
請求項５に記載の表示装置。
【請求項８】
前記被覆部は、最も外側に位置する第１の被覆部および前記第１の被覆部よりも内側に位置する第２の被覆部を含み、
前記メタル層の外縁部は、前記第１の被覆部によって覆われている
請求項１～４のいずれかに記載の表示装置。
【請求項９】
前記メタル層は、前記メタル層の外縁部よりも内側に開口を有し、
前記メタル層の前記開口は、前記第２の被覆部によって覆われている
請求項８に記載の表示装置。
【請求項１０】
前記第１の被覆部と前記第２の被覆部との間には、前記開口が設けられておらず、前記第１の被覆部と前記第２の被覆部との間の全面に前記メタル層が設けられ、当該メタル層上に前記下部無機封止層、前記樹脂封止層および前記上部無機封止層がこの順で積層されている
請求項９に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、複数の有機ＥＬ（ＥｌｅｃｔｒｏＬｕｍｉｎｅｓｃｅｎｃｅ）素子を有する表示装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、複数の有機ＥＬ素子を有する有機ＥＬ表示パネルが知られている。有機ＥＬ素子は、各種材料の薄膜を積層した構造を有し、ＴＦＴ（薄膜トランジスタ）基板の上方に形成された、画素電極と、対向電極と、これらの電極の間に位置する有機発光層とを備える。画素電極と対向電極との間には、電子輸送層なども設けられる。これらの層は、水分と反応すると発光特性が劣化する材料を含むことがある。有機ＥＬ表示パネルの表示品質の劣化を抑制するためには、外部環境に存在する水分の侵入を抑制する必要がある。
【０００３】
特許文献１および２には、有機ＥＬ表示パネルの表示品質の劣化を抑制するために、外部環境に存在する水分の侵入を抑制するための封止構造が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１８４４２６号公報
特開２０２０－１１９８４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら特許文献に記載された表示装置の構造では、表示装置の内部に水分が侵入する場合がある。
【０００６】
本開示は、水分が侵入することを抑制できる表示装置を提供する。
【課題を解決するための手段】
【０００７】
本開示の表示装置の一態様は、基板と、前記基板の一方の主面側に設けられた樹脂材料を含む層間絶縁層と、前記層間絶縁層上に設けられた複数の有機ＥＬ素子を含む有機ＥＬアレイと、前記層間絶縁層上において、前記有機ＥＬアレイに接続されて前記有機ＥＬアレイの外側に配置されたメタル層と、前記層間絶縁層上において、前記有機ＥＬアレイよりも外側であってかつ前記層間絶縁層の外周領域よりも内側に配置された被覆部と、前記有機ＥＬアレイ、前記メタル層および前記被覆部を覆うように、前記有機ＥＬアレイ上、前記メタル層上および前記被覆部上から前記層間絶縁層の外周領域まで連続して設けられた下部無機封止層と、前記有機ＥＬアレイ上および前記メタル層上に位置する下部無機封止層の少なくとも一部を覆い、前記層間絶縁層の外周領域よりも内側に設けられた樹脂封止層と、前記樹脂封止層を覆い、かつ、前記層間絶縁層の外周領域にて前記下部無機封止層に重なるように、前記樹脂封止層上から前記層間絶縁層の外周領域まで連続して設けられた上部無機封止層と、を備え、前記メタル層の外縁部の少なくとも一部は、前記基板の一方の主面に向かう方向と反対に向かう方向を凸とするテーパ状の断面形状を有し、当該外縁部は前記被覆部によって覆われている。
【発明の効果】
【０００８】
本開示の表示装置によれば、表示装置の内部に水分が侵入することを抑制できる。
【図面の簡単な説明】
【０００９】

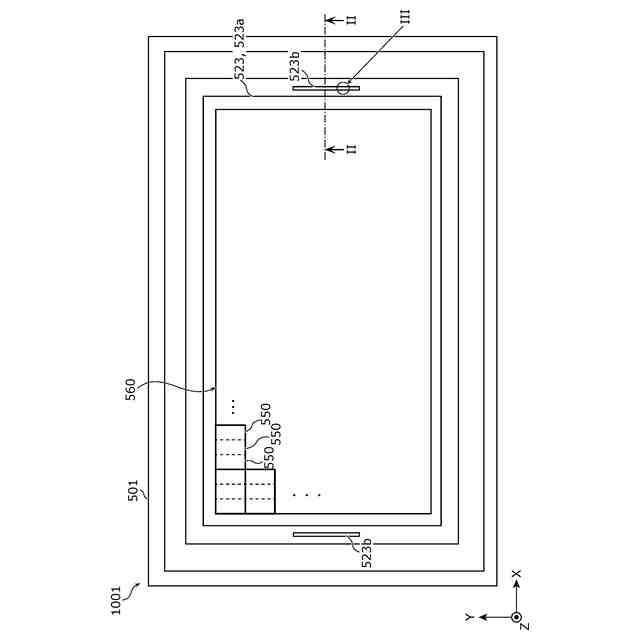

比較例の表示装置を模式的に示す平面図である。
比較例の表示装置の断面図である。
比較例の表示装置のメタル層の開口を示す拡大図である。
実施の形態に係る表示装置を模式的に示す平面図である。
実施の形態に係る表示装置の断面図である。

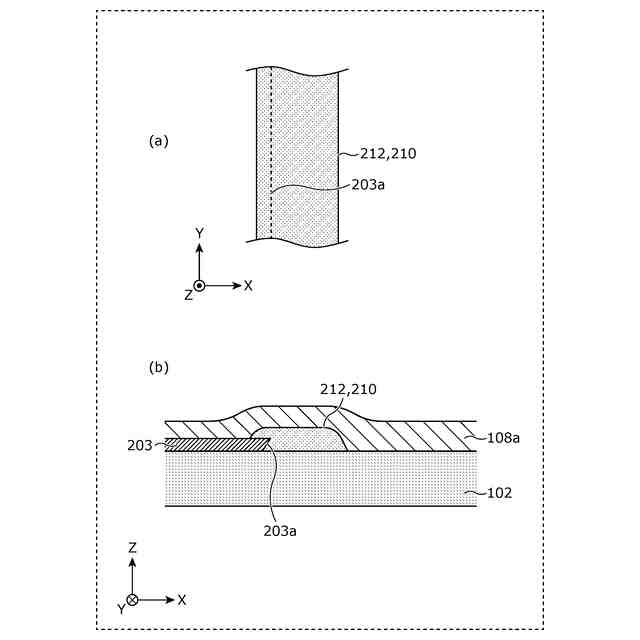

実施の形態の表示装置のメタル層の外縁部に設けられた被覆部の拡大図である。
実施の形態の表示装置のメタル層の開口に設けられた被覆部の拡大図である。
実施の形態の表示装置のメタル層の開口に設けられた被覆部の他の例を示す図である。

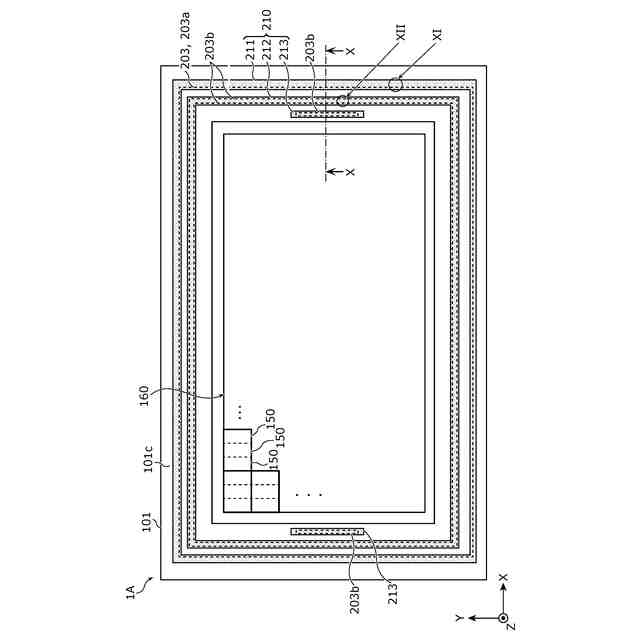

実施の形態の変形例に係る表示装置を模式的に示す平面図である。
実施の形態の変形例に係る表示装置の断面図である。
実施の形態の変形例の表示装置のメタル層の外縁部に設けられた被覆部の拡大図である。
実施の形態の変形例の表示装置のメタル層の開口に設けられた被覆部の拡大図である。
【発明を実施するための形態】
【００１０】
（本開示に至る経緯）
本開示に至る経緯について、図１～図３を参照しながら説明する。
（【００１１】以降は省略されています）
