公開番号2025063454
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172661
出願日2023-10-04
発明の名称インパクト工具
出願人株式会社マキタ
代理人弁理士法人酒井国際特許事務所
主分類B25B 21/02 20060101AFI20250409BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】インパクト工具の打撃力を向上すること。
【解決手段】インパクト工具は、モータと、モータにより回転されるスピンドルと、スピンドルに形成されるスピンドル溝と、スピンドル溝に保持されるボールと、ボールを介してスピンドルに支持されるハンマと、ハンマを前方に付勢するスプリングと、ハンマにより回転方向に打撃されるアンビルと、を備える。スピンドル溝の深さは、スピンドルの軸方向の位置により異なる。
【選択図】図21
特許請求の範囲【請求項１】
モータと、
前記モータにより回転されるスピンドルと、
前記スピンドルに形成されるスピンドル溝と、
前記スピンドル溝に保持されるボールと、
前記ボールを介して前記スピンドルに支持されるハンマと、
前記ハンマを前方に付勢するスプリングと、
前記ハンマにより回転方向に打撃されるアンビルと、を備え、
前記スピンドル溝の深さは、前記スピンドルの軸方向の位置により異なる、
インパクト工具。
続きを表示（約 770 文字）【請求項２】
前記スピンドル溝の後部の深さは、前記スピンドル溝の前部の深さよりも深い、
請求項１に記載のインパクト工具。
【請求項３】
前記スピンドル溝の端部の深さは、前記スピンドル溝の中央部の深さよりも深い、
請求項２に記載のインパクト工具。
【請求項４】
モータと、
前記モータにより回転されるスピンドルと、
前記スピンドルに形成されるスピンドル溝と、
前記スピンドル溝に保持されるボールと、
前記ボールを介して前記スピンドルに支持されるハンマと、
前記ハンマを前方に付勢するスプリングと、
前記ハンマにより回転方向に打撃されるアンビルと、を備え、
前記スピンドル溝は、切削工具により形成され、
前記スピンドル溝を形成するときの前記切削工具の中心の軌道の少なくとも一部は、前記スピンドルの外周面よりも径方向内側に配置される、
インパクト工具。
【請求項５】
前記スピンドル溝の端部は、前記スピンドル溝の中央部よりも後方に配置され、
前記スピンドルに対して前記ハンマが後方に移動するときに、前記ボールが前記スピンドル溝の端部に移動し、
前記スピンドル溝の端部において、前記切削工具の中心は、前記スピンドルの外周面よりも径方向内側に配置される、
請求項４に記載のインパクト工具。
【請求項６】
前記スピンドル溝の中央部において、前記切削工具の中心は、前記スピンドルの外周面よりも径方向外側に配置される、
請求項５に記載のインパクト工具。
【請求項７】
前記スピンドル溝は、円弧状である、
請求項４に記載のインパクト工具。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、インパクト工具に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
インパクト工具に係る技術分野において、特許文献１に開示されているようなインパクト回転工具が知られている。
【先行技術文献】
【特許文献】
【０００３】
特許第４６００５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
インパクト工具を用いる作業性の向上のために、インパクト工具の打撃力を向上して、ねじの締付速度を向上できる技術が要望される。
【０００５】
本明細書で開示する技術は、インパクト工具の打撃力を向上することを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、インパクト工具を開示する。インパクト工具は、モータと、モータにより回転されるスピンドルと、スピンドルに形成されるスピンドル溝と、スピンドル溝に保持されるボールと、ボールを介してスピンドルに支持されるハンマと、ハンマを前方に付勢するスプリングと、ハンマにより回転方向に打撃されるアンビルと、を備える。スピンドル溝の深さは、スピンドルの軸方向の位置により異なる。
【発明の効果】
【０００７】
本明細書で開示する技術によれば、インパクト工具の打撃力が向上する。
【図面の簡単な説明】
【０００８】

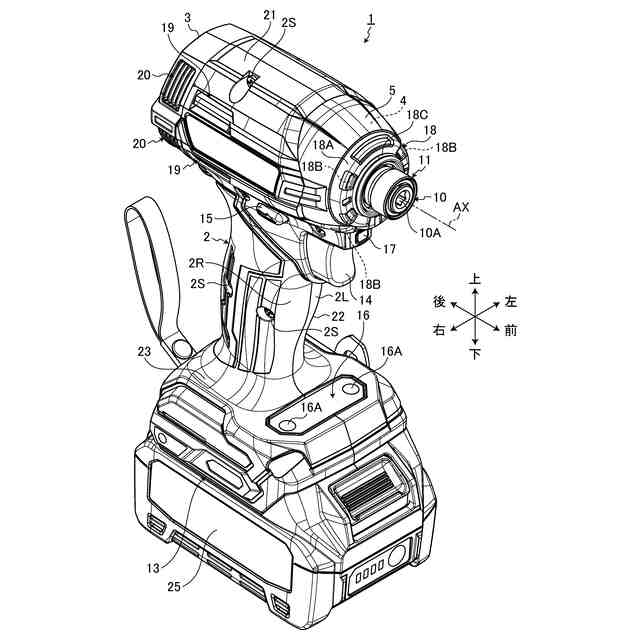

図１は、実施形態に係るインパクト工具を示す前方からの斜視図である。

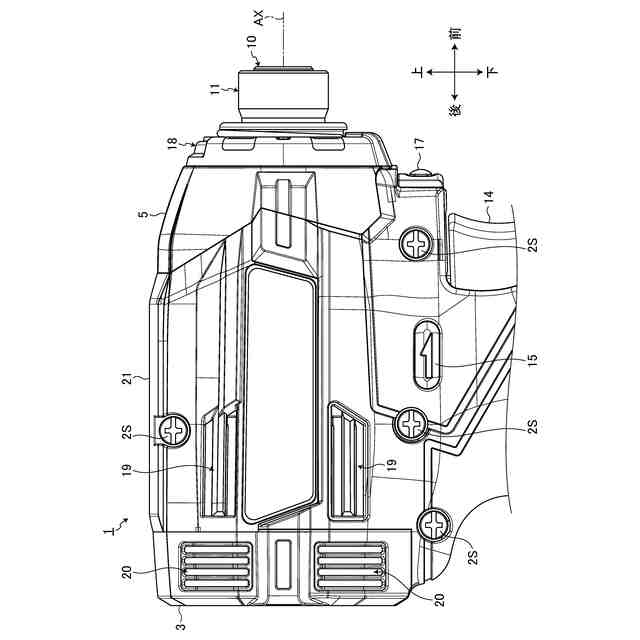

図２は、実施形態に係るインパクト工具の上部を示す側面図である。

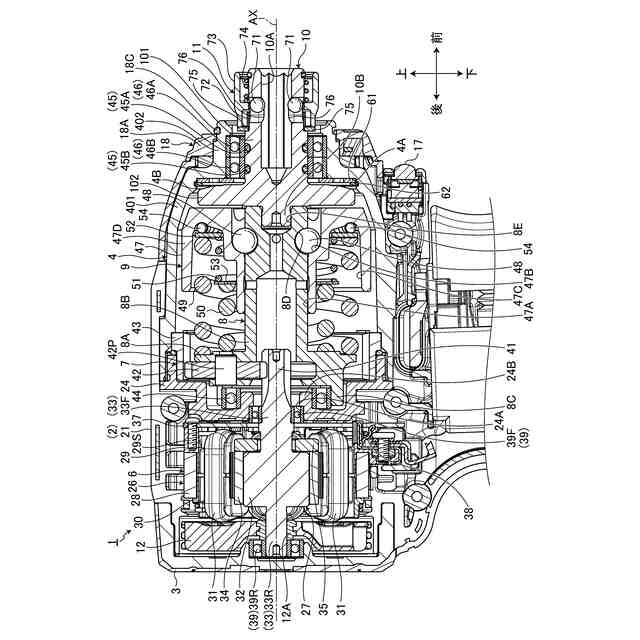

図３は、実施形態に係るインパクト工具の上部を示す縦断面図である。

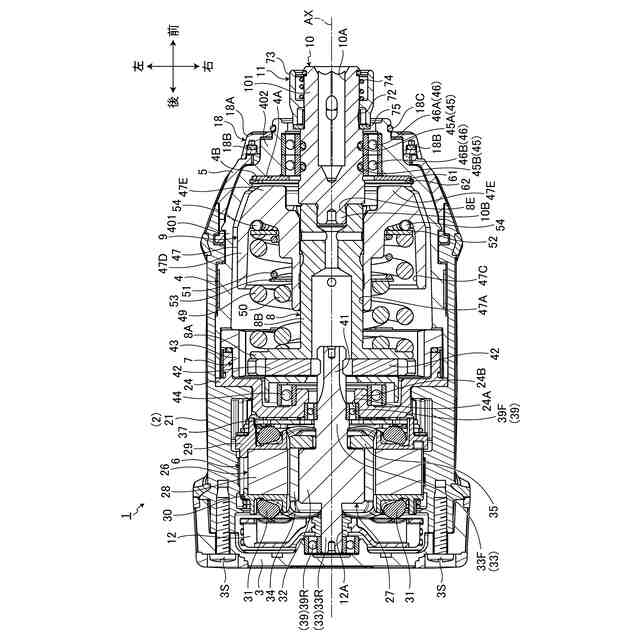

図４は、実施形態に係るインパクト工具の上部を示す横断面図である。

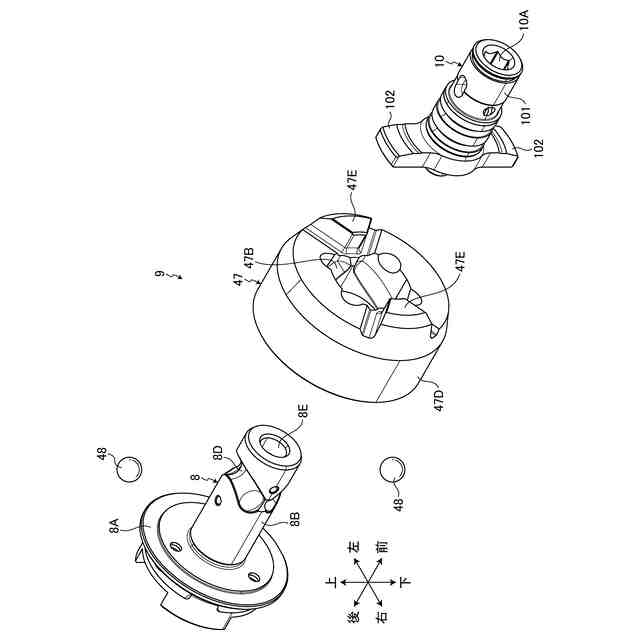

図５は、実施形態に係る打撃機構の一部を示す前方からの分解斜視図である。

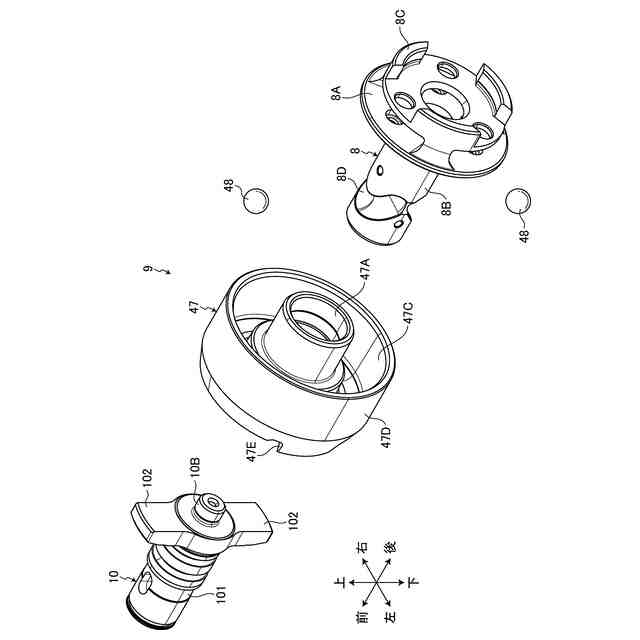

図６は、実施形態に係る打撃機構の一部を示す後方からの分解斜視図である。
図７は、実施形態に係るスピンドルを示す側面図である。

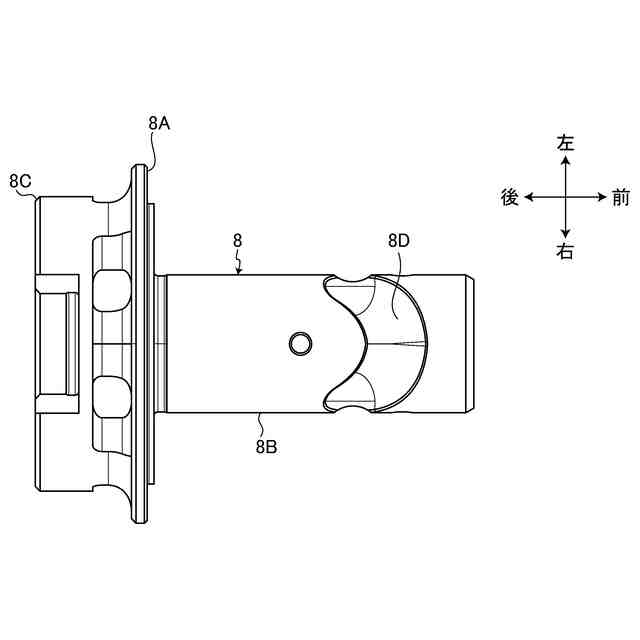

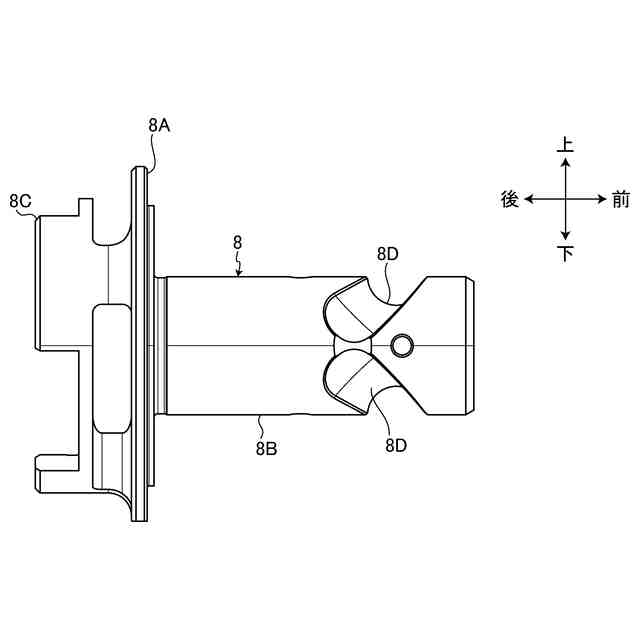

図８は、実施形態に係るスピンドルを示す上面図である。

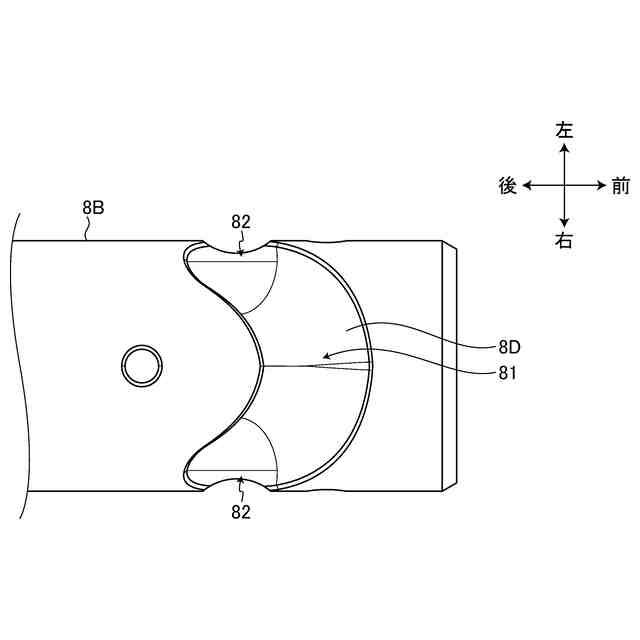

図９は、実施形態に係るスピンドルの一部を示す上面図である。
図１０は、実施形態に係るスピンドルの一部を示す斜視図である。
図１１は、実施形態に係るスピンドルを示す縦断面図である。
図１２は、実施形態に係るスピンドルを示す断面図である。
図１３は、実施形態に係るハンマを示す側面図である。
図１４は、実施形態に係るハンマを示す縦断面図である。
図１５は、実施形態に係るハンマを示す断面図である。
図１６は、実施形態に係るスピンドルを示す斜視図である。
図１７は、実施形態に係る打撃機構の動作を説明するための断面図である。
図１８は、実施形態に係る打撃機構の動作を説明するための断面図である。
図１９は、実施形態に係る打撃機構の動作を説明するための断面図である。
図２０は、比較例に係るスピンドルの一部を示す上面図である。
図２１は、実施例及び比較例のそれぞれに係るスピンドルとボールとの関係を説明するための図である。
図２２は、実施例及び比較例のそれぞれに係るボールがスピンドルから受ける力を説明するための図である。
図２３は、実施例及び比較例のそれぞれに係る打撃開始トルクを説明するための図である。
図２４は、実施例及び比較例のそれぞれに係る締付速度と平均電流と平均電圧とを示す図である。
図２５は、実施例及び比較例のそれぞれに係るボールからハンマに荷重が伝わる方向を示す図である。
【発明を実施するための形態】
【０００９】
１つ又はそれ以上の実施形態において、インパクト工具は、モータと、モータにより回転されるスピンドルと、スピンドルに形成されるスピンドル溝と、スピンドル溝に保持されるボールと、ボールを介してスピンドルに支持されるハンマと、ハンマを前方に付勢するスプリングと、ハンマにより回転方向に打撃されるアンビルと、を備える。スピンドル溝の深さは、スピンドルの軸方向の位置により異なる。
【００１０】
ねじ締め作業においてねじからアンビルに所定値以上の負荷トルクが作用すると、アンビル及びハンマの回転が停止する。スピンドルは、モータにより回転し続けているので、ハンマの回転が停止している状態でスピンドルが回転し続けると、ハンマは、スピンドルに対して後方に移動する。ハンマが後方に移動した後、スプリングの付勢力により、ハンマは回転しながら前方に移動する。ハンマが回転しながら前方に移動することにより、アンビルは、ハンマにより回転方向に打撃される。上記の構成では、スピンドル溝の深さは、スピンドルの軸方向の位置により異なるので、スピンドルとボールとの間に作用する力のうち、回転方向の成分が大きくなる。そのため、ハンマが回転しながら前方に移動するときのハンマの回転速度が高められる。ハンマの回転速度が高められるので、ハンマは、大きい打撃力でアンビルを打撃することができる。
（【００１１】以降は省略されています）
