特許ウォッチ

公開番号2025063197
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2025005570,2022561773
出願日2025-01-15,2020-11-12
発明の名称光学ガラス、光学素子、光学系、接合レンズ、カメラ用交換レンズ、顕微鏡用対物レンズ、及び光学装置
出願人株式会社ニコン
代理人弁理士法人湘洋特許事務所
主分類C03C 3/21 20060101AFI20250408BHJP(ガラス;鉱物またはスラグウール)
要約【課題】収差補正に有利であり軽量な光学レンズを実現できる、低分散高部分分散比である光学ガラスを提供する。
【解決手段】質量%で、P₂O₅含有率:20～50%、TiO₂含有率:10～35%、Nb₂O₅含有率:0～20%、Bi₂O₃含有率:5～30%であり、P₂O₅含有率に対するTiO₂含有率の比(TiO₂/P₂O₅):0.30～0.75、である、光学ガラス。

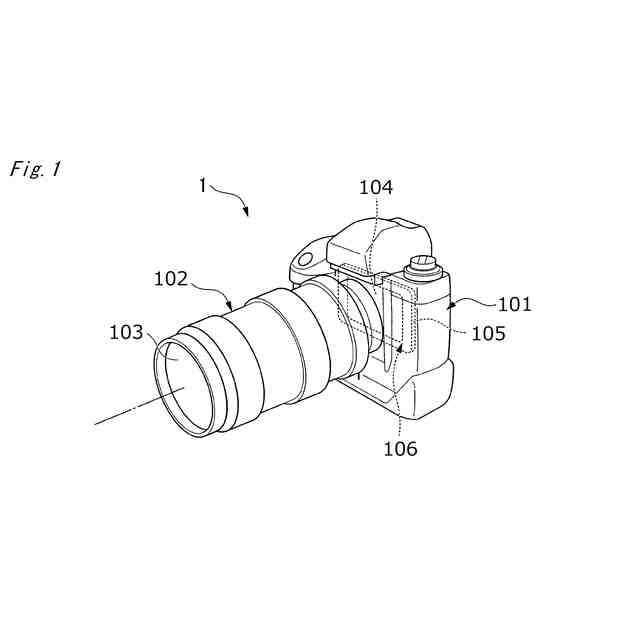

【選択図】図1
特許請求の範囲【請求項１】
質量％で、
Ｐ
２
Ｏ
５
含有率：２０～５０％、
ＴｉＯ
２
含有率：１０～３５％、
Ｎｂ
２
Ｏ
５
含有率：０～２０％、
Ｂｉ
２
Ｏ
３
含有率：５～３０％であり、
Ｐ
２
Ｏ
５
含有率に対するＴｉＯ
２
含有率の比（ＴｉＯ
２
／Ｐ
２
Ｏ
５
）：０．３０～０．７５、である、光学ガラス。
続きを表示（約 1,100 文字）【請求項２】
質量％で、
Ａｌ
２
Ｏ
３
含有率：０～１０％、
Ｔａ
２
Ｏ
５
含有率：０～２０％、である、
請求項１に記載の光学ガラス。
【請求項３】
質量％で、
Ｌｉ
２
Ｏ含有率：０～５％、
Ｎａ
２
Ｏ含有率：０～２５％、
Ｋ
２
Ｏ含有率：０～２５％、である、
請求項１または２に記載の光学ガラス。
【請求項４】
質量％で、
ＺｎＯ含有率：０～１５％、
ＭｇＯ含有率：０～１０％、
ＣａＯ含有率：０～８％、
ＳｒＯ含有率：０～１０％、
ＢａＯ含有率：０～１５％、である、
請求項１～３のいずれか一項に記載の光学ガラス。
【請求項５】
質量％で、
ＳｉＯ
２
含有率：０～５％、
Ｂ
２
Ｏ
３
含有率：０～１０％、である、
請求項１～４のいずれか一項に記載の光学ガラス。
【請求項６】
質量％で、
ＷＯ
３
含有率：０～２５％、
ＺｒＯ
２
含有率：０～５％、である、
請求項１～５のいずれか一項に記載の光学ガラス。
【請求項７】
Ｙ
２
Ｏ
３
含有率：０～１０％、
Ｌａ
２
Ｏ
３
含有率：０～８％、
Ｇｄ
２
Ｏ
３
含有率：０～１０％、である、
請求項１～６のいずれか一項に記載の光学ガラス。
【請求項８】
Ｓｂ
２
Ｏ
３
含有率：０～１％、である、
請求項１～７のいずれか一項に記載の光学ガラス。
【請求項９】
質量％で、
Ｌｉ
２
ＯとＮａ
２
ＯとＫ
２
Ｏの総含有率（ΣＡ
２
Ｏ；ただし、Ａ＝Ｌｉ、Ｎａ、Ｋ）：５～３５％である、
請求項１～８のいずれか一項に記載の光学ガラス。
【請求項１０】
質量％で、
ＭｇＯとＣａＯとＳｒＯとＢａＯとＺｎＯの総含有率（ΣＥＯ；ただし、Ｅ＝Ｍｇ、Ｃａ、Ｓｒ、Ｂａ、Ｚｎ）：０～１８％である、
請求項１～９のいずれか一項に記載の光学ガラス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学ガラス、光学素子、光学系、接合レンズ、カメラ用交換レンズ、顕微鏡用対物レンズ、及び光学装置に関する。
続きを表示（約 830 文字）【背景技術】
【０００２】
近年、高画素数のイメージセンサーを備えた撮像機器等が開発されており、これらに用いる光学ガラスとして、低分散高部分分散比の光学ガラスが求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２１９３６５号公報
【発明の概要】
【０００４】
本発明に係る第一の態様は、質量％で、Ｐ
２
Ｏ
５
含有率：２０～５０％、ＴｉＯ
２
含有率：１０～３５％、Ｎｂ
２
Ｏ
５
含有率：０～２０％、Ｂｉ
２
Ｏ
３
含有率：５～３０％であり、Ｐ
２
Ｏ
５
含有率に対するＴｉＯ
２
含有率の比（ＴｉＯ
２
／Ｐ
２
Ｏ
５
）：０．３０～０．７５、である、光学ガラスである。
【０００５】
本発明に係る第二の態様は、上述の光学ガラスを用いた、光学素子である。
【０００６】
本発明に係る第三の態様は、上述の光学素子を含む、光学系である。
【０００７】
本発明に係る第四の態様は、上述の光学素子を含む光学系を含む、カメラ用交換レンズである。
【０００８】
本発明に係る第五の態様は、上述の光学素子を含む光学系を含む、顕微鏡用対物レンズである。
【０００９】
本発明に係る第六の態様は、上述の光学素子を含む光学系を含む、光学装置である。
【００１０】
本発明に係る第七の態様は、第１のレンズ要素と第２のレンズ要素を有し、第１のレンズ要素と第２のレンズ要素の少なくとも１つは、上述の光学ガラスである、接合レンズである。

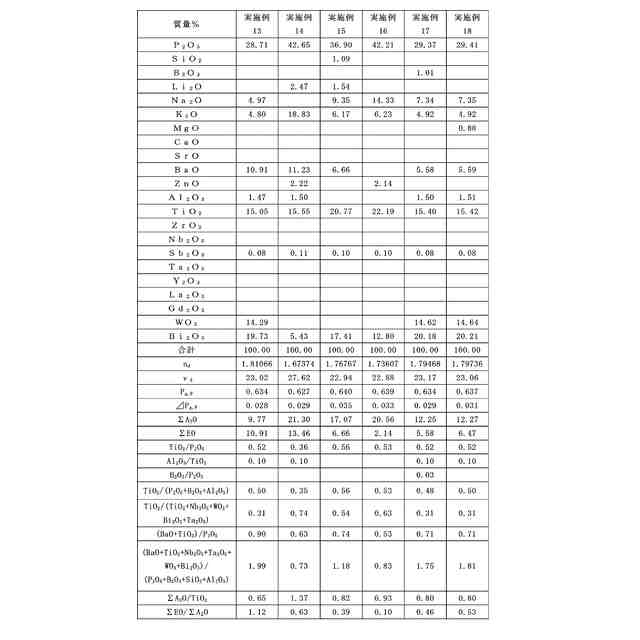

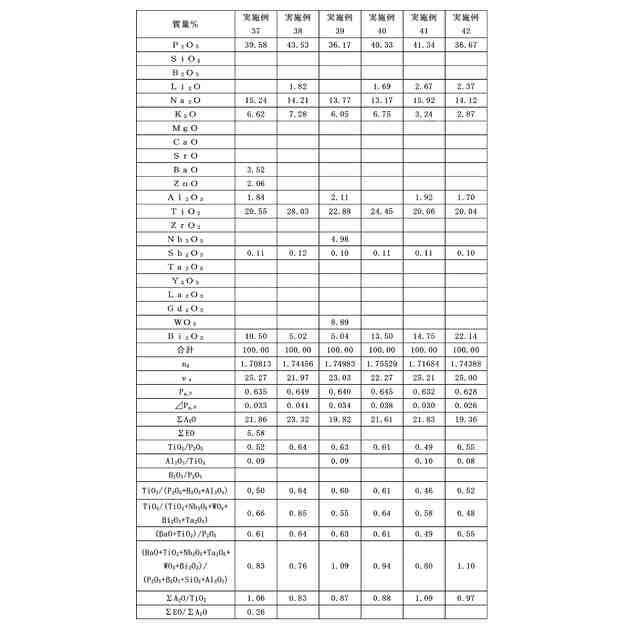

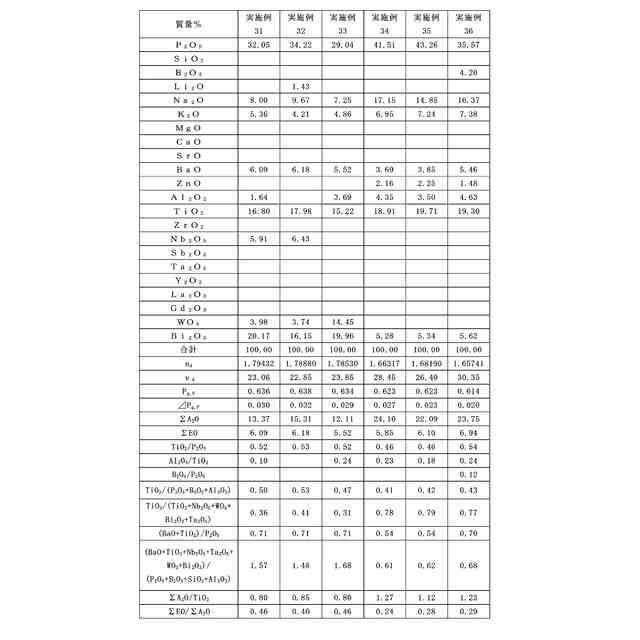

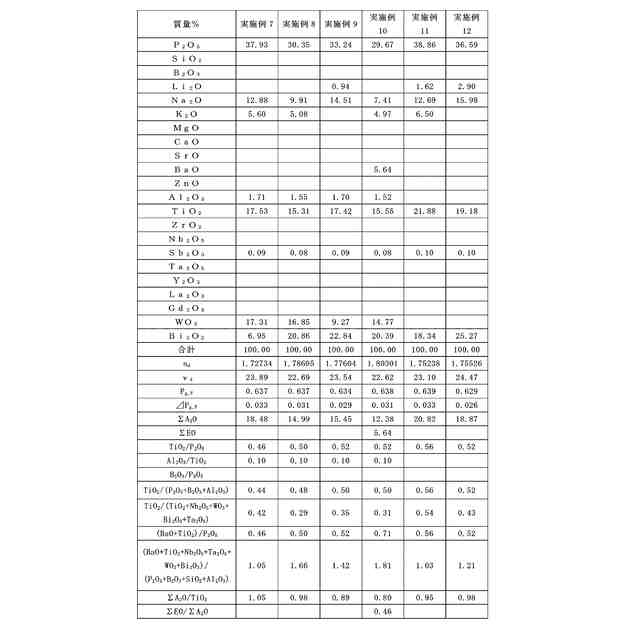

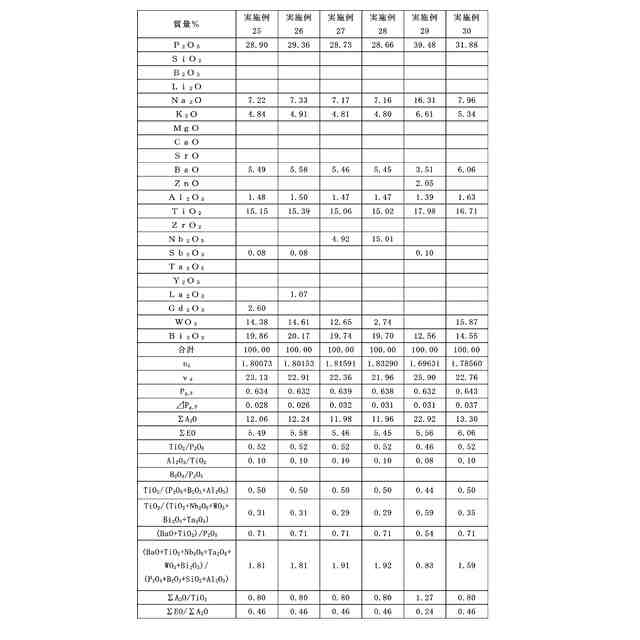

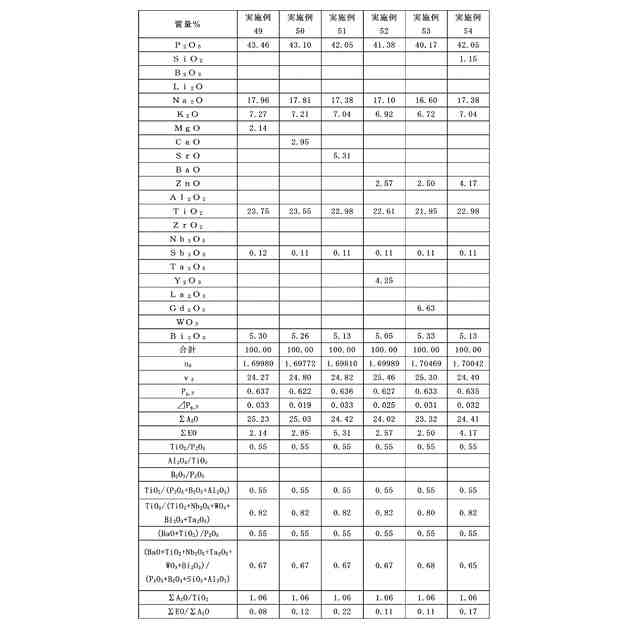

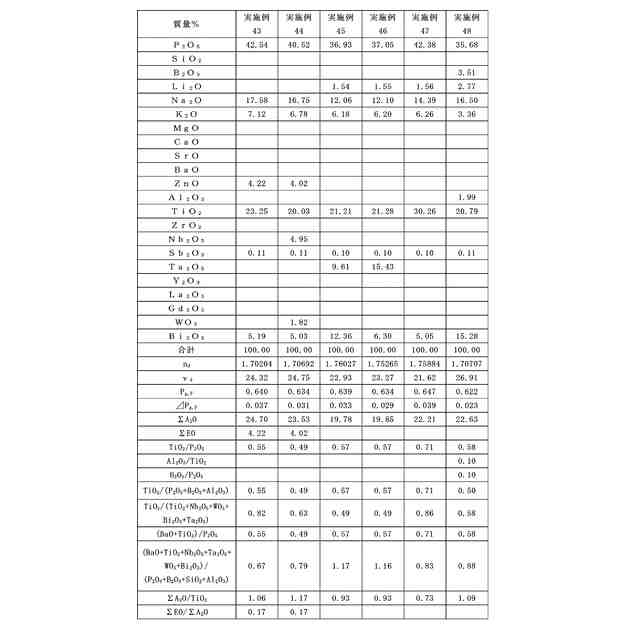

（【００１１】以降は省略されています）

関連特許
