公開番号2025062189
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171084
出願日2023-10-02
発明の名称熱処理装置および被処理物の加熱処理方法
出願人ノリタケ株式会社
代理人個人,個人
主分類F27B 9/36 20060101AFI20250407BHJP(炉,キルン,窯;レトルト)
要約【課題】帯状の被処理物の処理効率向上。
【解決手段】熱処理装置10は、搬送装置80,82と、第1加熱部40と、第2加熱部50とを備えている。搬送装置80,82は、予め定められた搬送経路に沿って帯状の被処理物20を搬送する。第1加熱部40は、被処理物20にレーザ光Pを照射し加熱するレーザ装置42を有している。第2加熱部50は、第1加熱部40で加熱された被処理物20をレーザ加熱以外の方法で加熱する加熱装置52を有している。
【選択図】図3
特許請求の範囲【請求項１】
予め定められた搬送経路に沿って帯状の被処理物を搬送する搬送装置と、
前記被処理物にレーザ光を照射し加熱するレーザ装置を有する第１加熱部と、
前記第１加熱部で加熱された前記被処理物をレーザ加熱以外の方法で加熱する加熱装置を有する第２加熱部と
を備える、
熱処理装置。
続きを表示（約 780 文字）【請求項２】
前記レーザ装置は、前記被処理物の少なくとも幅方向に沿った照射領域が設定されている、請求項１に記載された熱処理装置。
【請求項３】
前記第２加熱部に設定されている搬送経路は、前記第１加熱部に設定されている搬送経路よりも長い、請求項１または２に記載された熱処理装置。
【請求項４】
前記加熱装置は、赤外線加熱装置である、請求項１または２に記載された熱処理装置。
【請求項５】
前記被処理物を巻出す巻出部と、
処理された前記被処理物を巻取る巻取部と
をさらに備え、
前記巻出部と、前記第１加熱部と、前記第２加熱部と、前記巻取部とには、前記被処理物が搬送され、かつ、外部から隔離された搬送空間が形成されている、請求項１または２に記載された熱処理装置。
【請求項６】
前記搬送空間を減圧する真空ポンプをさらに備える、請求項５に記載された熱処理装置。
【請求項７】
前記第１加熱部は、前記レーザ装置によって加熱された前記被処理物の温度を検出する温度検出装置と、前記温度検出装置によって検出された温度に基づいて前記レーザ装置の出力を制御する出力制御装置とを備える、請求項１または２に記載された熱処理装置。
【請求項８】
前記搬送空間に予め定められたガスを供給する供給装置をさらに備える、請求項５に記載された熱処理装置。
【請求項９】
予め定められた搬送経路に沿って搬送される帯状の被処理物にレーザ光を照射し加熱する第１加熱工程と、
前記搬送経路に沿って搬送される、前記第１加熱工程で加熱された前記被処理物をレーザ以外の方法で加熱する第２加熱工程と
を備える、
被処理物の加熱処理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱処理装置および被処理物の加熱処理方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許第７２８５３６０号公報には、加熱処理部と、冷却部と、巻取部とを備えた熱処理装置が開示されている。加熱処理部では、シートが搬送されつつ加熱処理される。冷却部では、加熱処理部で加熱処理されたシートが搬送されつつ冷却される。巻取部では、冷却部で冷却されたシートが巻取られる。加熱処理部内の上方および下方には、ガイドローラが入口から出口に向かって並べられている。シートは、ガイドローラによって折り返され、上下に行ったり来たりしつつ、入口から出口に向かって搬送されている。シートの間隙や周囲には、シートと対向するように遠赤外線加熱式のヒータが設けられている。かかる構成によって、加熱処理部においてシートが搬送される距離が長くなり、シートが効率よく乾燥されるとされている。
【０００３】
特開２０１４－１０７２３７号公報には、ロール状の電極シートを乾燥する電極シート乾燥装置が開示されている。同公報に開示されている乾燥装置は、チャンバと、チャンバ内を真空圧力にする真空排気装置と、巻出し軸と、巻取り軸と、ガイドローラと、赤外線照射部とを備えている。チャンバは、巻出し側収容部と、巻取り側収容部と、連通部とを備えている。巻出し側収容部には、巻取り軸が収容されている。巻取り側収容部には、巻取り軸が収容されている。連通部は、巻出し側収容部と巻取り側収容部とを連通している。赤外線照射部は、チャンバの外側に設けられている。赤外線照射部は、連通部を通る電極シートに対し、連通部の途中に設けた透過窓を介して赤外線を照射する。かかる乾燥装置によって、電極シート全体を均一に乾燥でき、また、電極シートの熱劣化させることなく乾燥時間を従来以上に大幅に短縮できるとされている。
【先行技術文献】
【特許文献】
【０００４】
特許第７２８５３６０号公報
特開２０１４－１０７２３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者は、帯状の被処理物の処理効率を向上させたいと考えている。
【課題を解決するための手段】
【０００６】
ここで開示される熱処理装置は、搬送装置と、第１加熱部と、第２加熱部とを備えている。搬送装置は、予め定められた搬送経路に沿って帯状の被処理物を搬送する。第１加熱部は、被処理物にレーザ光を照射し加熱するレーザ装置を有している。第２加熱部は、第１加熱部で加熱された前記被処理物をレーザ加熱以外の方法で加熱する加熱装置を有している。かかる熱処理装置では、帯状の被処理物の処理効率が向上する。
【図面の簡単な説明】
【０００７】
図１は、熱処理装置１０を示す模式図である。

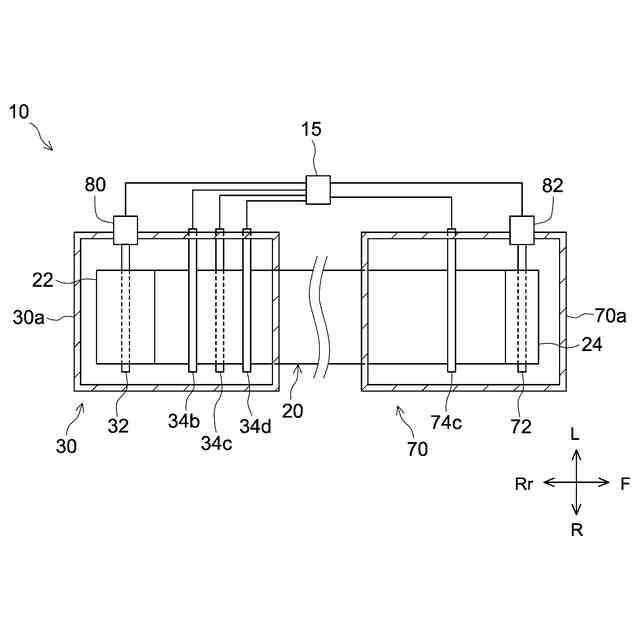

図２は、被処理物２０を駆動する駆動機構を示す模式図である。
図３は、第１加熱部４０、第２加熱部５０および冷却部６０の模式図である。

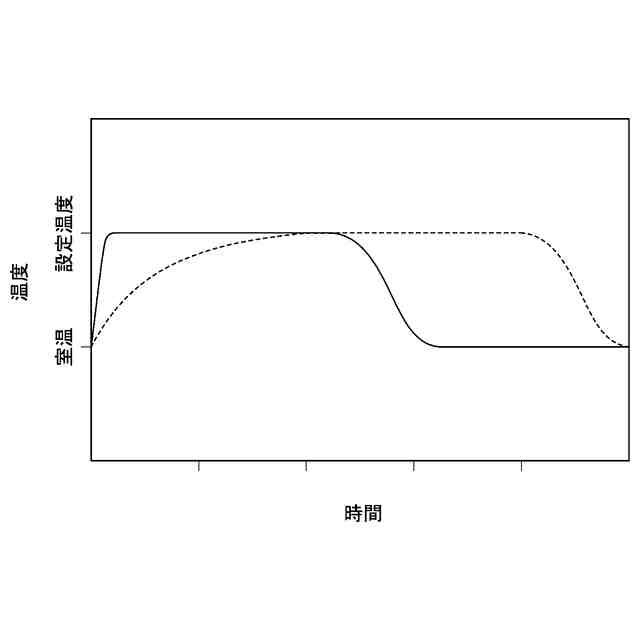

図４は、被処理物２０の温度の推移を示すグラフである。

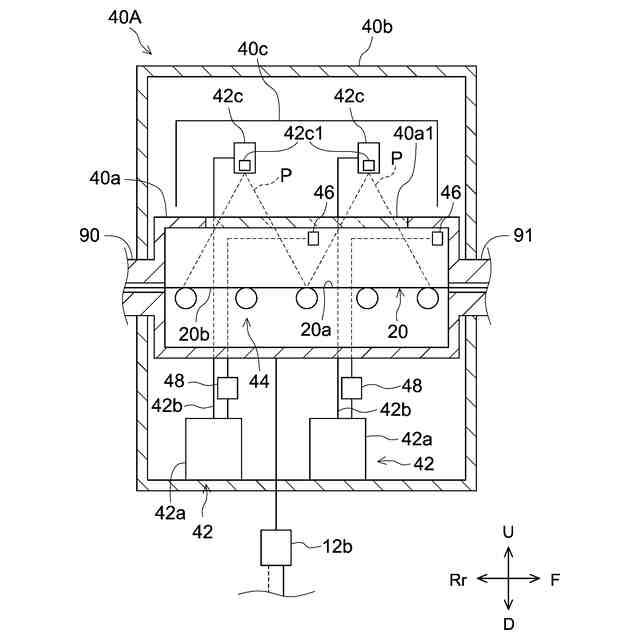

図５は、他の実施形態にかかる第１加熱部４０Ａを示す模式図である。
【発明を実施するための形態】
【０００８】
以下、本開示における実施形態の１つについて、図面を参照しつつ詳細に説明する。なお、以下の図面においては、同じ作用を奏する部材・部位には同じ符号を付して説明している。また、各図における寸法関係（長さ、幅、厚み等）は実際の寸法関係を反映するものではない。上、下、左、右、前、後の向きは、図中、Ｕ、Ｄ、Ｌ、Ｒ、Ｆ、Ｒｒの矢印でそれぞれ表されている。ここで、上、下、左、右、前、後の向きは、説明の便宜上、定められているに過ぎず、特に言及されない限りにおいて本願発明を限定しない。
【０００９】
図１は、熱処理装置１０を示す模式図である。図１では、巻出部３０と巻取部７０の内部の構成が模式的に示されている。図２は、被処理物２０を駆動する駆動機構を示す模式図である。図２では、巻出部３０と巻取部７０の間の第１加熱部４０、第２加熱部５０および冷却部６０の図示は省略されている。また、図２では、巻出部３０の張力検出ローラ３４ｂと、フィードローラ３４ｃと、ダンサーローラ３４ｄ以外のローラ３４の図示は省略されている。図２では、巻取部７０の張力検出ローラ７４ｃ以外のローラ７４の図示は省略されている。図３は、第１加熱部４０、第２加熱部５０および冷却部６０の模式図である。
【００１０】
〈熱処理装置１０〉
熱処理装置１０は、帯状の被処理物２０を加熱処理するための設備である。この実施形態では、熱処理装置１０は、いわゆるロールｔｏロール方式で帯状の被処理物を搬送しつつ連続的に乾燥させるための装置である。被処理物２０は、例えば、シート基材の両面にそれぞれ電極材料が塗工された二次電池の電極シート、フレキシブル銅張積層板ＦＣＣＬ（ＦｌｅｘｉｂｌｅＣｕｐｐｅｒＣｌａｄＬａｍｉｎａｔｅ）、ポリイミドシートなど帯状のものであれば特に限定されない。ここで開示される熱処理装置１０は、帯状（シート状）の種々の被処理物の処理に用いられうる。
（【００１１】以降は省略されています）
