公開番号2024149257
公報種別公開特許公報(A)
公開日2024-10-18
出願番号2023063028
出願日2023-04-07
発明の名称アルミニウム溶解炉
出願人ネクサスジャパン株式会社
代理人個人
主分類F27D 13/00 20060101AFI20241010BHJP(炉,キルン,窯;レトルト)
要約【課題】アルミニウム溶解炉の溶湯の温度の無駄な低下を防止して、電気式ヒータの負荷を軽減させて電気使用量の軽減を図ることができるアルミニウム溶解炉を提供する。
【解決手段】本発明にかかるアルミニウム溶解炉100は、アルミニウムを主とするインゴット90を溶解する電気式ヒータ15によるアルミニウム溶解炉100において、前記アルミニウム溶解炉100の溶解室10のアルミニウム溶湯40の上方に前記インゴット90を載置するセラミック製の載置台20を有し、載置台20にインゴット90を側方方向に設けられた開閉扉から挿入可能であることを特徴とする。

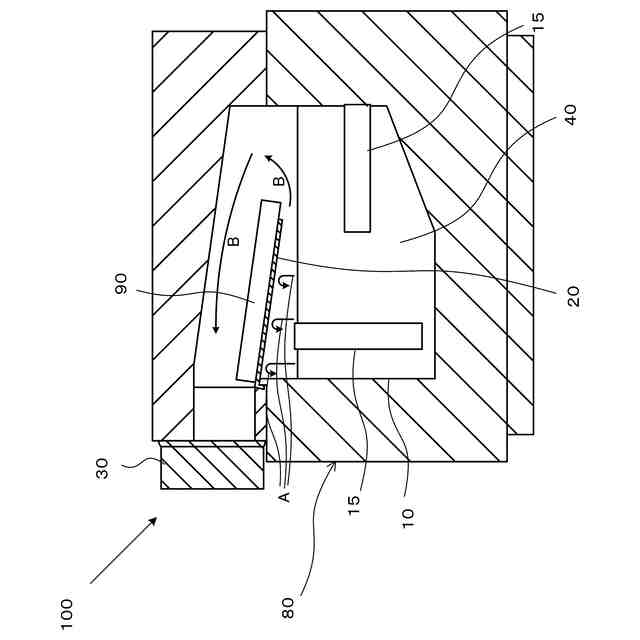

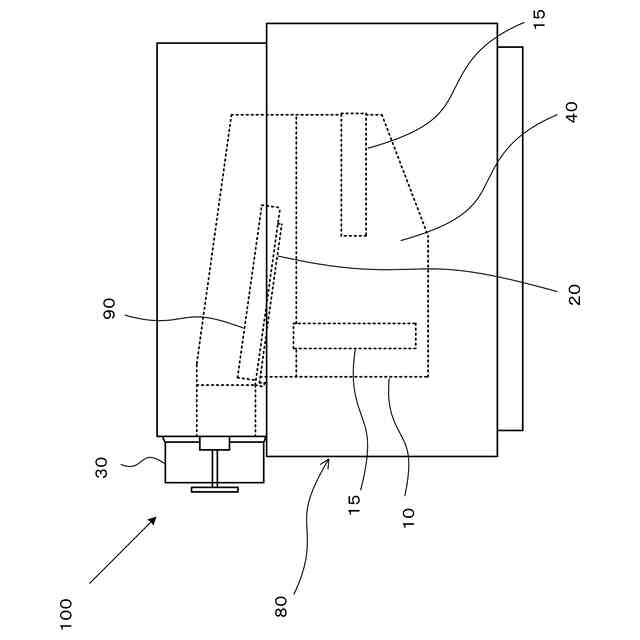

【選択図】図2

特許請求の範囲【請求項１】
アルミニウムを主とするインゴットを溶解する電気式ヒータによるアルミニウム溶解炉において、
前記アルミニウム溶解炉の溶解室のアルミニウム溶湯の上方に前記インゴットを載置するセラミック製の載置台を有し、
前記載置台にインゴットを側方方向に設けられた開閉扉から挿入可能であることを特徴とするアルミニウム溶解炉。
続きを表示（約 140 文字）【請求項２】
前記載置台は、開閉扉側から奥行き側に向かって高さが低くなるように、傾斜して形成されていることを特徴とする請求項１に記載のアルミニウム溶解炉。
【請求項３】

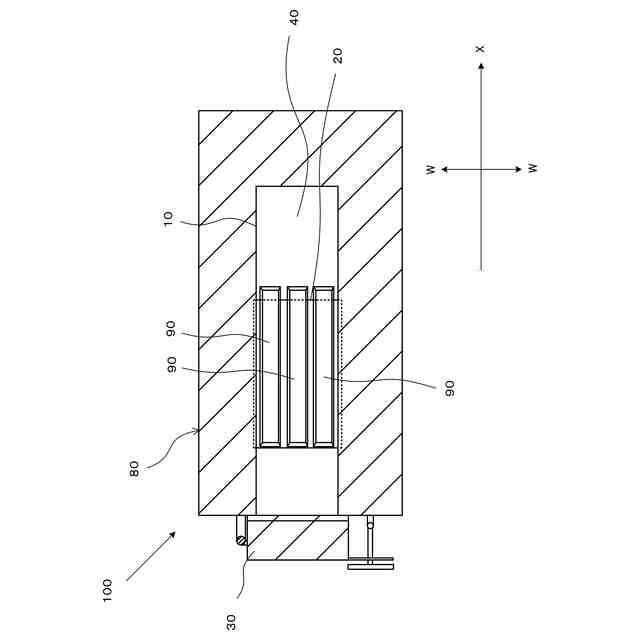

前記載置台は、溶解室の幅全体設けられていることを特徴とする請求項１に記載のアルミニウム溶解炉。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アルミニウム溶解炉に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ガスや重油を利用した燃焼式バーナーを使用したアルミニウム溶解炉においては、加熱出力が大きいためアルミニウムのインゴットを直接アルミニウム溶湯に投入したり、アルミニウムインゴットを直接バーナーで溶融させて、溶湯にした状態で溶湯溶解室内に投入したりするといった手段が採用されている（特許文献１）。
【０００３】
しかし、電気ヒータを使用したアルミニウム溶解炉は、出力が弱いため直接冷えたアルミニウムのインゴットを投入すると、溶解室内の溶湯の温度が極端に低下してしまい、再度溶湯温度を復帰させるのに時間がかかる。また、電気代も多くかかるため、予めインゴットを加熱してから投入する必要がある。
【０００４】
そこで、従来は別途インゴット予熱装置でインゴットを加熱した後に、溶解室内の溶湯に投入するという手段を採用していた（インゴット予熱装置の例としては、例えば、引用文献２参照）。
【０００５】
しかし、別のインゴット予熱装置を使用する場合は、予熱装置の電気代がかかる上、加熱したインゴットを運搬する必要があるため、２００℃程度までしか加熱できなかった。また、加熱したインゴットを溶解室に運搬する過程で温度が低下してしまうという問題点、もあった。
【先行技術文献】
【特許文献】
【０００６】
特開平９－１７６７５４号公報
特開２００１－１３１６５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
そこで、本発明は、かかる課題を解決するためになされたものであり、アルミニウム溶解炉の溶湯の温度の無駄な低下を防止し、電気式ヒータの負荷を軽減して電気使用量の軽減を図ることができるアルミニウム溶解炉を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、上述の目的を達成するために以下の手段を採った。
【０００９】
本発明にかかるアルミニウム溶解炉は、
アルミニウムを主とするインゴットを溶解する電気式ヒータによるアルミニウム溶解炉において、
前記アルミニウム溶解炉の溶解室のアルミニウム溶湯の上方に前記インゴットを載置するセラミック製の載置台を有し、
前記載置台にインゴットを側方方向に設けられた開閉扉から挿入可能であることを特徴とする。
【００１０】
本発明にかかるアルミニウム溶解炉によれば、溶解室のアルミニウム溶湯の上方にインゴットを載置する載置台を設置されている。そのため、載置されるインゴットをアルミニウム溶湯からの輻射熱、対流熱及び伝導熱を利用して予熱することができる。この際に、溶湯の上方に熱せられた空気が流れるような対流に対して載置台が抵抗となるため、アルミニウム溶湯から得た熱が開閉扉に直接到達して放熱させることを低減することができる。
（【００１１】以降は省略されています）
