公開番号2025061543
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025008479,2023140154
出願日2025-01-21,2018-09-21
発明の名称光学体、照明装置、及び画像表示装置
出願人デクセリアルズ株式会社
代理人弁理士法人青海国際特許事務所
主分類G02B 5/02 20060101AFI20250403BHJP(光学)
要約【課題】均質配光性を向上させることが可能な、新規かつ改良された光学体、照明装置、及び画像表示装置を提供する。
【解決手段】上記課題を解決するために、本発明のある観点によれば、主構造体の合成構造体が基材の面内に連続して展開される光学体であって、主構造体の基材の面内における位相分布は、2次元光学開口の瞳関数をフーリエ変換することで得られる振幅分布に相当し、ピークレシオ値が2.5以下であることを特徴とする、光学体が提供される。
【選択図】図1
特許請求の範囲【請求項１】
複数の主構造体を合成して成る形状を有する合成構造体が基材の面内に連続して展開される光学体であって、
前記主構造体の前記基材の面内における位相分布は、２次元光学開口の瞳関数をフーリエ変換することで得られる振幅分布に相当し、Ｓｉｎｃ関数で示され、
前記瞳関数は、光強度分布がガウシアン分布を示す瞳関数であることを特徴とする、光学体。
続きを表示（約 1,000 文字）【請求項２】
前記複数の主構造体の各々の中心点は、予め設定された主構造体の面内存在確率Ｐに基づいて、前記基材のｘ
２
ｙ
２
平面上の任意の位置に配置され、
前記複数の主構造体の各々の形状は、予め設定された主構造体の振幅Ａ、周期Λ、存在領域Ｔ、及び周期摂動δに基づいて、前記主構造体毎にランダムに決定された形状であり、
前記合成構造体の形状は、前記基材のｘ
２
ｙ
２
平面上に配置された前記複数の主構造体の高さｚ
２
を単純和して、前記複数の主構造体を合成することによって、前記ｘ
２
ｙ
２
平面上に形成された形状であることを特徴とする、請求項１に記載の光学体。
【請求項３】
前記２次元光学開口は、円形、矩形、多角形、または自由形状を有することを特徴とする、請求項１または２に記載の光学体。
【請求項４】
前記合成構造体の位相分布は、前記複数の主構造体の前記位相分布を単純和したものであることを特徴とする、請求項１～３の何れか１項に記載の光学体。
【請求項５】
前記主構造体の位相分布の周期Λが以下の条件１を満たすことを特徴とする、請求項１～４の何れか１項に記載の光学体。
条件１ Λ≧５μｍ
【請求項６】

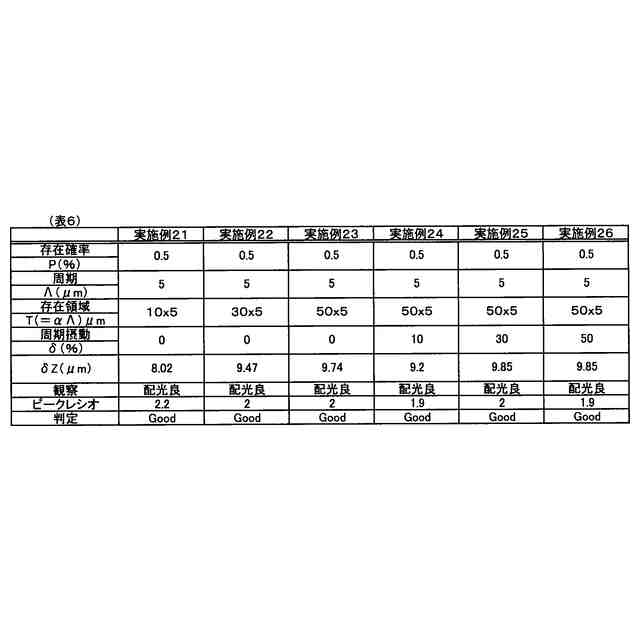

前記主構造体の面内存在確率Ｐ及び周期Λが以下の条件２を満たすことを特徴とする、請求項１～４の何れか１項に記載の光学体。
条件２Ｐ≧０．３％、かつΛ≧３μｍ
【請求項７】

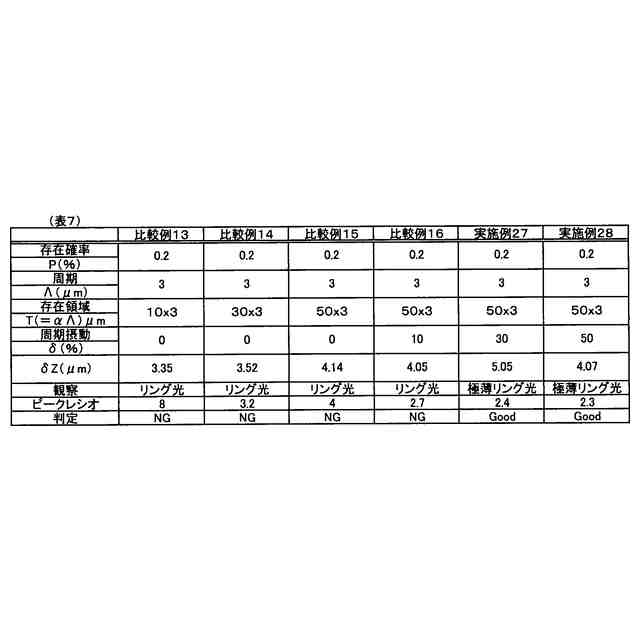

前記主構造体の面内存在確率Ｐ、存在領域Ｔ、周期Λ、及び周期摂動δが以下の条件３を満たすことを特徴とする、請求項１～４の何れか１項に記載の光学体。
条件３Ｐ≧０．２％、Λ≧３μｍ、Ｔ≧１０Λ、かつδ≧３０％（条件３－１）
またはＰ≧０．２％、Λ≧４μｍ、Ｔ>１０Λ、かつδ≧０％（条件３－２）
が満たされる。
【請求項８】
請求項１～７の何れか１項に記載の光学体を光源の表面に配置したことを特徴とする、照明装置。
【請求項９】
請求項１～７の何れか１項に記載の光学体を光源と表示部との間に配置したことを特徴とする、画像表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学体、照明装置、及び画像表示装置に関する。
続きを表示（約 940 文字）【背景技術】
【０００２】
光の拡散特性を変化させるために、入射した光を所望の方向に拡散させる拡散板が用いられることが多い。かかる拡散板は、その表面に所望の拡散状態を実現させるための光学体を有しており、かかる光学体の一種として、数十μｍ程度の大きさのマイクロレンズが複数配置されたマイクロレンズ構造を有するものがある。
【０００３】
例えば以下の特許文献１には、複数のマイクロレンズが不規則に配列されたマイクロレンズアレイを有する光学フィルムが開示されており、かかるマイクロアレイ内に形成されたマイクロレンズの頂点位置、頂点間隔が所定の条件を満たす。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－４９０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、拡散板には光をなるべく均質に配光するという均質配光性が強く求められている。しかし、十分な均質配光性を有する拡散板は未だ提案されていないのが実情である。
【０００６】
そこで、本発明は、上記問題に鑑みてなされたものであり、本発明の目的とするところは、均質配光性を向上させることが可能な、新規かつ改良された光学体、照明装置、及び画像表示装置を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明のある観点によれば、主構造体の合成構造体が基材の面内に連続して展開される光学体であって、主構造体の基材の面内における位相分布は、２次元光学開口の瞳関数をフーリエ変換することで得られる振幅分布に相当し、ピークレシオ値が２．５以下であることを特徴とする、光学体が提供される。
【０００８】
ここで、２次元光学開口は、円形、矩形、多角形、または自由形状を有してもよい。
【０００９】
また、位相分布はＳｉｎｃ関数で示されてもよい。
【００１０】
また、合成構造体の位相分布は、主構造体の位相分布を単純和したものであってもよい。
（【００１１】以降は省略されています）
