特許ウォッチ

公開番号2025061490
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025007701,2021015087
出願日2025-01-20,2021-02-02
発明の名称Ni-Cr-Mo系析出硬化型合金
出願人山陽特殊製鋼株式会社
代理人弁理士法人有古特許事務所
主分類C22C 19/03 20060101AFI20250403BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】耐摩耗性、耐食性及び機械加工性に優れたNi-Cr-Mo系析出硬化型合金の提供。
【解決手段】Ni-Cr-Mo系析出硬化型合金は、
Cr:18.0質量%以上26.0質量%以下、
Mo:16.0質量%以上30.0質量%以下、
C:0.10質量%以上1.0質量%以下、
Al:0.10質量%以上3.0質量%以下
及び
Nb:2.0質量%以下
を含有する。残部は、Ni及び不可避的不純物である。好ましくは、この合金は、マトリックスと、このマトリックスに分散するγ’相及び炭化物とを含む金属組織を有する。

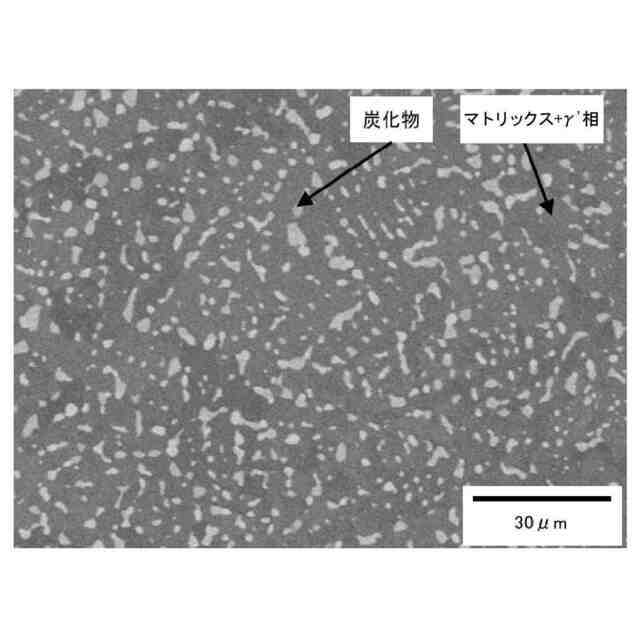

【選択図】図1
特許請求の範囲【請求項１】
Ｃｒ：１８．０質量％以上２６．０質量％以下、
Ｍｏ：１６．０質量％以上３０．０質量％以下、
Ｃ：０．１０質量％以上１．０質量％以下、
Ａｌ：０．１０質量％以上３．０質量％以下、
及び
Ｎｂ：２．０質量％以下
を含有し、
残部がＮｉ及び不可避的不純物であるＮｉ－Ｃｒ－Ｍｏ系析出硬化型合金であって、

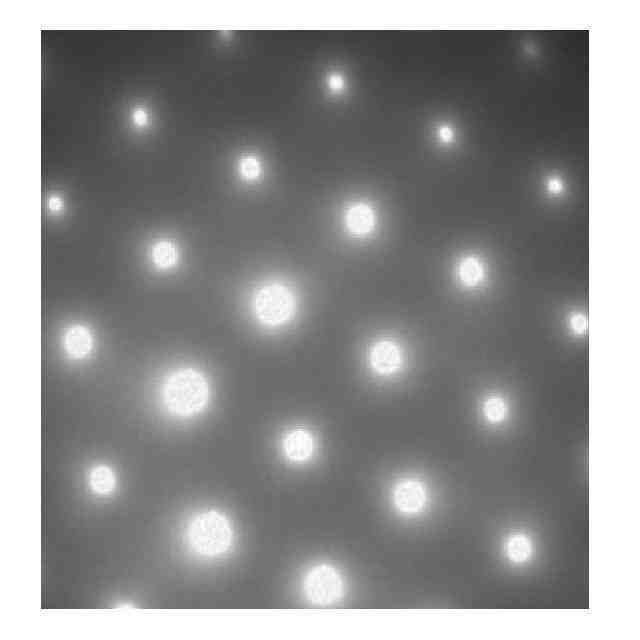

マトリックスと、このマトリックスに分散するγ’相及び炭化物とを含む金属組織を有しており、
上記マトリックスがＮｉ、Ｃｒ及びＭｏを含有しており、
上記マトリックスに占めるＣｒの比率が、１８．０質量％以上２６．０質量％以下であり、
上記マトリックスに占めるＭｏの比率が、１４．０質量％以上１８．０質量％以下であり、
上記炭化物がＣ、Ｃｒ及びＭｏを含有しており、
上記炭化物に占めるＣｒの比率が、１６．０質量％以上２３．０質量％以下であり、
上記炭化物に占めるＭｏの比率が、５０．０質量％以上５８．０質量％以下であり、
上記マトリックス、上記γ′相及び上記炭化物のそれぞれが、Ａｌ及び／又はＮｂを含有しており、
上記マトリックスに占めるＡｌの比率Ｐ１、上記マトリックスに占めるＮｂの比率Ｐ２、上記γ’相に占めるＡｌの比率Ｐ３及び上記γ’相に占めるＮｂの比率Ｐ４の合計（Ｐ１＋Ｐ２＋Ｐ３＋Ｐ４）が、上記炭化物に占めるＡｌの比率Ｐ５及び上記炭化物に占めるＮｂの比率Ｐ６の合計（Ｐ５＋Ｐ６）よりも大きく、
上記炭化物の面積率ＰＣが１０％以上３０％以下である、析出硬化型合金。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｎｉ、Ｃｒ及びＭｏを含有する析出硬化型合金に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
エンジニアリングプラスチックは、概して機械的強度及び耐熱性に優れている。このエンジニアリングプラスチックは、自動車部品、機械部品、電気・電子部品等に賞用されている。エンジニアリングプラスチックからなる製品は、射出成形、押出形成等によって得られうる。スクリュー、シリンダ等の、成形機の部品には、エンジニアリングプラスチックに対する耐摩耗性が要求される。これらの部品には、エンジニアリングプラスチックの溶融によって生じる腐食性ガスに対する耐食性も、要求される。
【０００３】
耐摩耗性及び耐食性が要求される用途に、Ｎｉ基合金が用いられている。より厳しい環境での使用が意図された、このＮｉ基合金に関する種々の改良が、提案されている。
【０００４】
特許第３９８３６４４号公報には、Ｎｉを主成分とするマトリックスにホウ化物が分散した合金が提案されている。このホウ化物は、硬質である。このホウ化物は、合金の耐摩耗性に寄与しうる。
【０００５】
特許第４８１６９５０号公報には、Ｎｉを主成分とするマトリックスに金属間化合物が分散したＮｉ－Ｃｒ－Ｍｏ系合金が提案されている。この金属間化合物は、合金の耐摩耗性に寄与しうる。この合金においてＭｏは、耐食性に寄与しうる。
【先行技術文献】
【特許文献】
【０００６】
特許第３９８３６４４号公報
特許第４８１６９５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許第３９８３６４４号公報に開示された合金では、凝固時にホウ化物が析出する。この合金に溶体化処理が施されても、このホウ化物は再固溶しにくい。従って、この合金の時効処理前の硬度は、高い。この合金は、機械加工性に劣る。
【０００８】
特許第４８１６９５０号公報に開示された合金では、金属間化合物が多量のＭｏを含有する。従って、この合金のマトリックスにおけるＭｏの量は、不十分である。この合金の耐食性には、改善の余地がある。
【０００９】
本発明の目的は、耐摩耗性、耐食性及び機械加工性に優れたＮｉ－Ｃｒ－Ｍｏ系析出硬化型合金の提供にある。
【課題を解決するための手段】
【００１０】
本発明に係るＮｉ－Ｃｒ－Ｍｏ系析出硬化型合金は、
Ｃｒ：１８．０質量％以上２６．０質量％以下、
Ｍｏ：１６．０質量％以上３０．０質量％以下、
Ｃ：０．１０質量％以上１．０質量％以下、
Ａｌ：０．１０質量％以上３．０質量％以下、
及び
Ｎｂ：２．０質量％以下
を含有する。残部は、Ｎｉ及び不可避的不純物である。
（【００１１】以降は省略されています）

関連特許
