特許ウォッチ

公開番号2025061420
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025006585,2020206845
出願日2025-01-17,2020-12-14
発明の名称歯科用光硬化性組成物用のアリールヨードニウム塩を含む光重合開始剤
出願人株式会社松風
代理人個人,個人,個人
主分類A61K 6/62 20200101AFI20250403BHJP(医学または獣医学;衛生学)
要約
【課題】光重合に対して優れた感度を示し、かつ環境光に対する十分な可使時間を確保することが可能な光重合開始剤、及び該光重合開始剤を含有する歯科用光硬化性組成物を提供する。
【解決手段】歯科用光硬化性組成物に用いられる(c)光重合開始剤おいて、

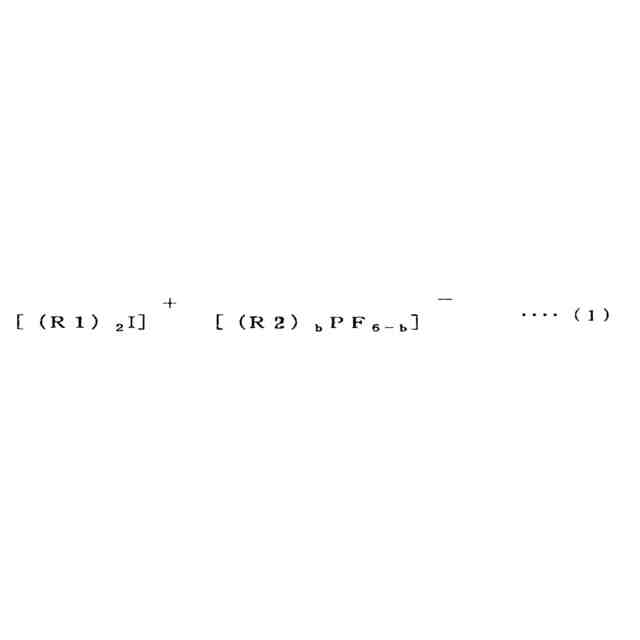

(c-1)光増感剤、(c-2)重合促進剤、及び(c-3)式(1):
【化1】
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025061420000014.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">14</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">141</com:WidthMeasure> </com:Image> (式中、R1はIに結合している有機基を示し、R2は水素原子の一部がフッ素原子で置換されたアルキル基を表し、bはその個数を示し、1～5の整数である)で表されるアリールヨードニウム塩を含む光重合開始剤、及び該光重合開始剤を含む歯科用光硬化性組成物。
【選択図】なし
特許請求の範囲【請求項１】
歯科用光硬化性組成物に用いられる（ｃ）光重合開始剤において、
（ｃ－１）光増感剤、（ｃ－２）重合促進剤、及び
（ｃ－３）式（１）：
JPEG
12
126
（式中、Ｒ１はＩに結合している有機基を示し、Ｒ２は水素原子の一部がフッ素原子で置換されたアルキル基を表し、ｂはその個数を示し、１～５の整数である）で表されるアリールヨードニウム塩
を含む光重合開始剤。
続きを表示（約 610 文字）【請求項２】
（ｃ－３）の式（１）が、Ｒ２は水素原子の８０％以上がフッ素原子で置換されたアルキル基であるアリールヨードニウム塩である請求項１に記載の光重合開始剤。
【請求項３】
請求項１記載の（ｃ）光重合開始剤、及び
（ａ）重合性単量体
を含む歯科用光硬化性組成物。
【請求項４】
請求項１記載の（ｃ）光重合開始剤、
（ａ）重合性単量体、及び
（ｂ）充填材
を含む歯科用光硬化性組成物。
【請求項５】
（ａ）重合性単量体１００質量部に対して、
（ｃ－１）光増感剤：０．１～５質量部、
（ｃ－２）重合促進剤：０．０１～１０質量部、及び
（ｃ－３）式（１）で表されるアリールヨードニウム塩：０．０１～１０質量部、
の（ｃ）光重合開始剤を含有する請求項１から４いずれかに記載の歯科用光硬化性組成物。
【請求項６】
（ａ）重合性単量体１００質量部に対して、
（ｂ）充填材が、１０～１９００重量部
を含有する請求項５に記載の歯科用光硬化性組成物。
【請求項７】
歯科用接着材、歯科用コンポジットレジン、歯科用支台築造材料、歯科用レジンセメント、歯科用表面被覆材、歯科用小窩裂溝封鎖材、歯科用マニキュア材である請求項３から６いずれかに記載の歯科用光硬化性組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、歯科用光硬化性組成物及び歯科用光硬化性組成物に用いられる光重合開始剤に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
歯科分野においては口腔内の治療のために歯科用光硬化性組成物が用いられており、歯科用接着材、歯科用コンポジットレジン、歯科用支台築造材料、歯科用レジンセメント、歯科用表面被覆材、歯科用小窩裂溝封鎖材、歯科用マニキュア材等に応用されている。
【先行技術文献】
【特許文献】
【０００３】
特許４０９３９７４号公報
特許４５９６７８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、歯科用光硬化性組成物に用いられる光重合開始剤では十分な物性を得ることができなかった。
【０００５】
特許文献１及び２には、光重合開始剤として、光酸発生剤（トリアジン化合物、又は特定のアリールヨードニウム塩）、増感剤及び電子供与体化合物を含んでなる光重合開始剤が提案されているが、十分な物性を得ることができなかった。
【０００６】
光重合に対して優れた感度を示し、かつ環境光に対する十分な可使時間を確保することが可能な光重合開始剤が求められており、該光重合開始剤を含有する歯科用光硬化性組成物を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は、歯科用光硬化性組成物に用いられる（ｃ）光重合開始剤において、
（ｃ－１）光増感剤、（ｃ－２）重合促進剤、及び（ｃ－３）式（１）：
【０００８】
JPEG
15
149
（式中、Ｒ１はＩに結合している有機基を示し、Ｒ２は水素原子の一部がフッ素原子で置換されたアルキル基を表し、ｂはその個数を示し、１～５の整数である）で表されるアリールヨードニウム塩
を含む光重合開始剤である。
【発明の効果】
【０００９】
本発明の光重合開始剤は、照射光に対して優れた感度を示し、かつ環境光に対する十分な可使時間を確保する歯科用光硬化性組成物を得ることを可能とする。また、本発明の光重合開始剤を含有する歯科用光硬化性組成物は、優れた曲げ強度を有する。
【発明を実施するための形態】
【００１０】
本発明の前記（ｃ）光重合開始剤において、（ｃ－３）の式（１）が、Ｒ２は水素原子の８０％以上がフッ素原子で置換されたアルキル基であるアリールヨードニウム塩であってもよい。

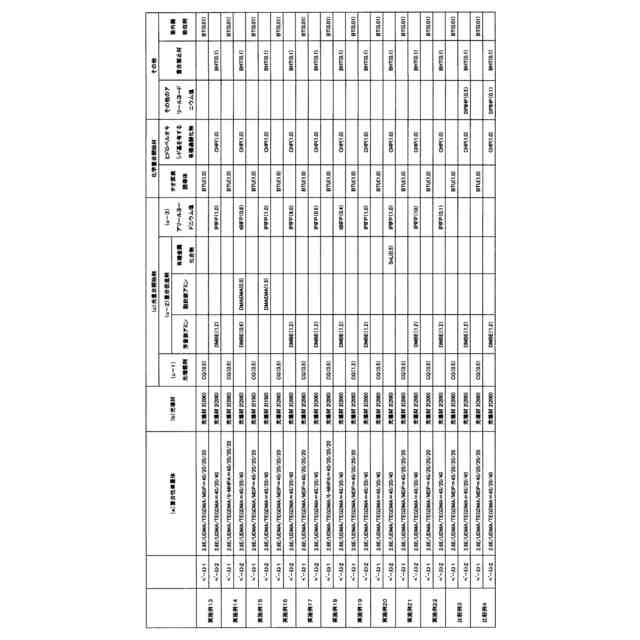

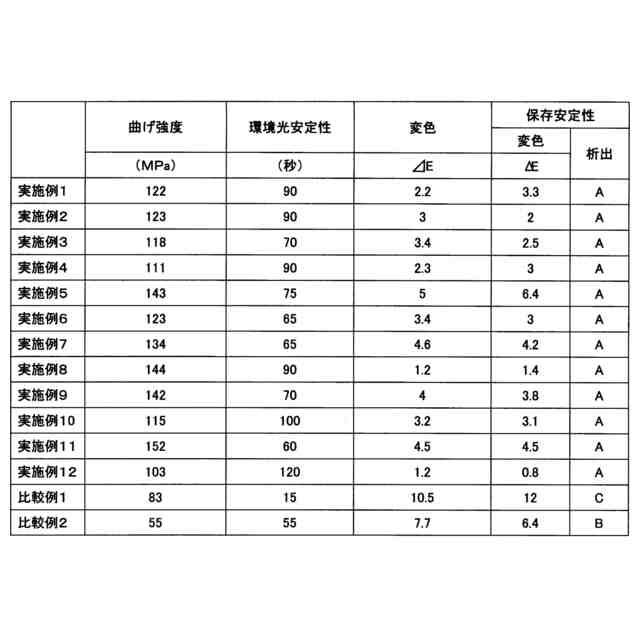

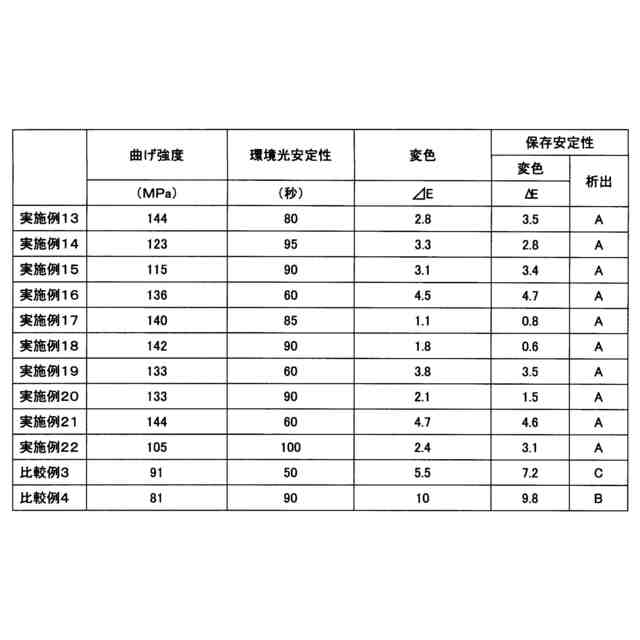

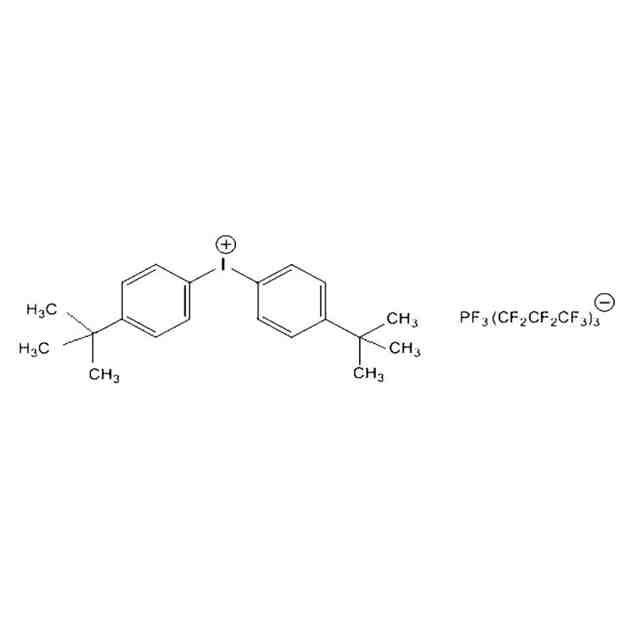

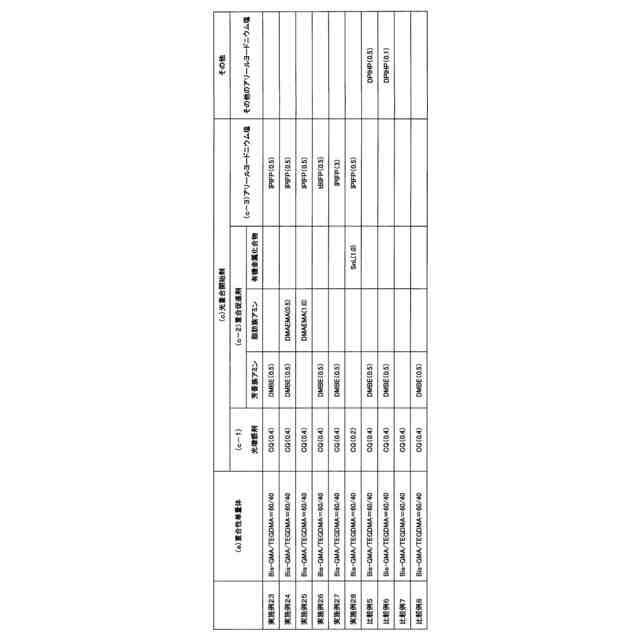

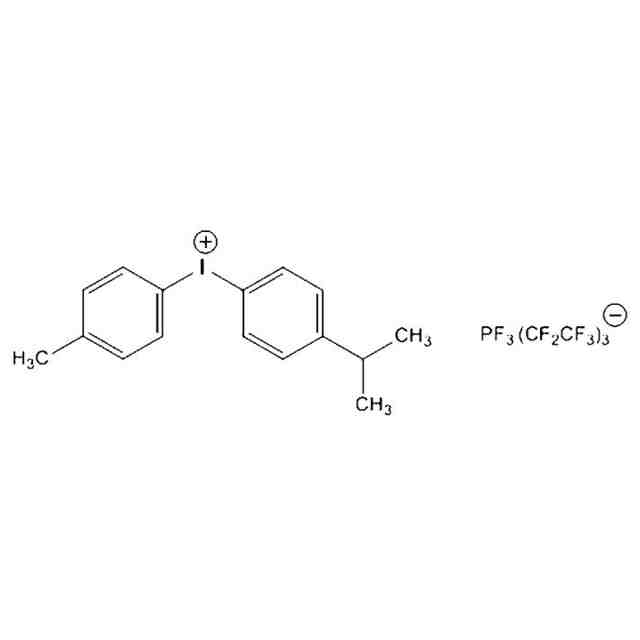

（【００１１】以降は省略されています）

関連特許
