公開番号2025056632
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023166224
出願日2023-09-27
発明の名称通信装置、通信方法、及びプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 76/10 20180101AFI20250401BHJP(電気通信技術)
要約【課題】複数のチャネルにより構成される通信リンクを用いる無線通信システムにおけるチャネルの利用効率を改善する技術を提供すること。
【解決手段】送信権を取得するために用いられる第1のチャネルと、前記第1のチャネルとは異なる1つ以上の第2のチャネルとにより構成される1つの通信リンクを用いて、他の通信装置との間で通信を行うことができる通信装置は、第1のチャネルを使用せずに1つ以上の第2のチャネルを用いて通信を行うための動作ができることを示す能力情報を、IEEE802.11シリーズ規格に規定されるUHR(Ultra High Reliability) Capabilitiesエレメント又はUHR Operationエレメントの少なくともいずれかを用いて他の通信装置に通知し、能力情報に基づいて、第1のチャネル又は第2のチャネルのいずれかを含む1つ以上のチャネルを用いて他の通信装置との間でデータの通信をする。
【選択図】図8
特許請求の範囲【請求項１】
送信権を取得するために用いられる第１のチャネルと、前記第１のチャネルとは異なる１つ以上の第２のチャネルとにより構成される１つの通信リンクを用いて、他の通信装置との間で通信を行うことができる通信装置であって、
前記第１のチャネルを使用せずに１つ以上の前記第２のチャネルを用いて通信を行うための動作ができることを示す能力情報を、ＩＥＥＥ８０２．１１シリーズ規格に規定されるＵＨＲ（ＵｌｔｒａＨｉｇｈＲｅｌｉａｂｉｌｉｔｙ）Ｃａｐａｂｉｌｉｔｉｅｓエレメント又はＵＨＲＯｐｅｒａｔｉｏｎエレメントの少なくともいずれかを用いて他の通信装置に通知する通知手段と、
前記能力情報に基づいて、前記第１のチャネル又は前記第２のチャネルのいずれかを含む１つ以上のチャネルを用いて前記他の通信装置との間でデータの通信をする通信手段と、
を有する
ことを特徴とする通信装置。
続きを表示（約 1,300 文字）【請求項２】
前記通知手段は、前記第１のチャネルを使用せずに１つ以上の前記第２のチャネルにおいてデータの送信又は受信の少なくとも一方ができることを前記能力情報として通知する
ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記通知手段は、前記他の通信装置からの要求に基づいて、前記能力情報を当該他の通信装置に通知する
ことを特徴とする請求項１に記載の通信装置。
【請求項４】
前記通知手段は、並行してキャリアセンスを実行できるチャネルの数を前記能力情報として通知する
ことを特徴とする請求項３に記載の通信装置。
【請求項５】
前記通知手段は、前記第２のチャネルに含まれるチャネルであって、前記第１のチャネルが使用できない場合に、送信権を獲得するために用いられる第３のチャネルを特定する特定情報を含む前記能力情報を通知する
ことを特徴とする請求項１に記載の通信装置。
【請求項６】
前記通知手段は、前記特定情報として、前記第３のチャネルのチャネル番号を特定可能な情報を通知する
ことを特徴とする請求項５に記載の通信装置。
【請求項７】
前記通知手段は、前記特定情報として、前記第１のチャネルに対する前記第３のチャネルの周波数軸上における相対的な位置を特定可能な情報を通知する
ことを特徴とする請求項５に記載の通信装置。
【請求項８】
前記通知手段は、前記第３のチャネルが複数ある場合に、当該第３のチャネルのうちいずれを優先してキャリアセンスを実行するかを示す優先順位を含む前記能力情報を前記他の通信装置へ通知する
ことを特徴とする請求項５に記載の通信装置。
【請求項９】
送信権を取得するために用いられる第１のチャネルと、前記第１のチャネルとは異なる１つ以上の第２のチャネルとにより構成される１つの通信リンクを用いて、他の通信装置との間で通信を行うことができる通信装置であって、
前記第１のチャネルを使用せずに１つ以上の前記第２のチャネルを用いて通信を行うための動作ができることを示す能力情報であって、ＩＥＥＥ８０２．１１シリーズ規格に規定されるＵＨＲ（ＵｌｔｒａＨｉｇｈＲｅｌｉａｂｉｌｉｔｙ）Ｃａｐａｂｉｌｉｔｉｅｓエレメント又はＵＨＲＯｐｅｒａｔｉｏｎエレメントの少なくともいずれかに含まれる前記能力情報を他の通信装置から取得する取得手段と、
前記能力情報に基づいて、前記第１のチャネル又は前記第２のチャネルのいずれかを含む１つ以上のチャネルを用いて前記他の通信装置との間でデータの通信をする通信手段と、
を有する
ことを特徴とする通信装置。
【請求項１０】
前記取得手段は、前記他の通信装置が前記第１のチャネルを使用せずに１つ以上の前記第２のチャネルにおいてデータの送信又は受信の少なくとも一方ができることを前記能力情報として取得する
ことを特徴とする請求項９に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のチャネルにより構成される通信リンクを用いて通信可能な通信装置におけるデータ通信技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年、通信されるデータ量の増加に伴い、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）等の通信技術の開発が進められている。無線ＬＡＮの主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ／ｂｅ規格等が含まれる。さらなる通信の信頼性の向上のために、ＩＥＥＥ８０２．１１ｂｅ規格の後継規格として、ＩＥＥＥ８０２．１１ｂｎ規格の開発が進んでいる。ＩＥＥＥ８０２．１１ｂｎ規格を策定するＩＥＥＥ８０２．１１ＷＧ（ＷｏｒｋｉｎｇＧｒｏｕｐ）では、ＵＨＲＳＧにおいて、この規格の目標や検討範囲等が定められ、ＴＧｂｎにおいて、この規格に含まれるべき詳細な技術の内容が規定される予定である。なお、ＵＨＲＳＧは、ＵｌｔｒａＨｉｇｈＲｅｌｉａｂｉｌｉｔｙＳｔｕｄｙＧｒｏｕｐの略語である。また、ＴＧｂｎは、ＴａｓｋＧｒｏｕｐｂｎの略語である。
【０００３】
ＩＥＥＥ８０２．１１ｂｎ規格に含まれる候補技術の１つとして、複数のチャネルにより構成される通信リンクを用いた通信方法におけるチャネルの利用効率を改善する技術が検討されている。例えば、特許文献１では、送信権を獲得するために用いられるＰｒｉｍａｒｙＣｈａｎｎｅｌを使用できない場合に、他のチャネルを使用して通信を行う技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
米国特許第１１６９６３５３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、複数のチャネルにより構成される通信リンクを用いる通信システムにおけるチャネルの利用効率を改善する技術を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様による通信装置は、送信権を取得するために用いられる第１のチャネルと、前記第１のチャネルとは異なる１つ以上の第２のチャネルとにより構成される１つの通信リンクを用いて他の通信装置との間で通信を行うことが可能であり、前記第１のチャネルを使用せずに１つ以上の前記第２のチャネルを用いて通信を行うための動作ができることを示す能力情報を、ＩＥＥＥ８０２．１１シリーズ規格に規定されるＵＨＲ（ＵｌｔｒａＨｉｇｈＲｅｌｉａｂｉｌｉｔｙ）Ｃａｐａｂｉｌｉｔｉｅｓエレメント又はＵＨＲＯｐｅｒａｔｉｏｎエレメントの少なくともいずれかを用いて他の通信装置に通知する通知手段と、前記能力情報に基づいて、前記第１のチャネル又は前記第２のチャネルのいずれかを含む１つ以上のチャネルを用いて前記他の通信装置との間でデータの通信をする通信手段と、を有する。
【発明の効果】
【０００７】
本発明によれば、複数のチャネルにより構成される通信リンクを用いる通信システムにおけるチャネルの利用効率を改善することができる。
【図面の簡単な説明】
【０００８】
無線通信システムの構成例を示す図である。
ＵＨＲＣａｐａｂｉｌｉｔｉｅｓエレメントの一例を示す図である。
ＵＨＲＣａｐａｂｉｌｉｔｉｅｓエレメントの一例を示す図である。

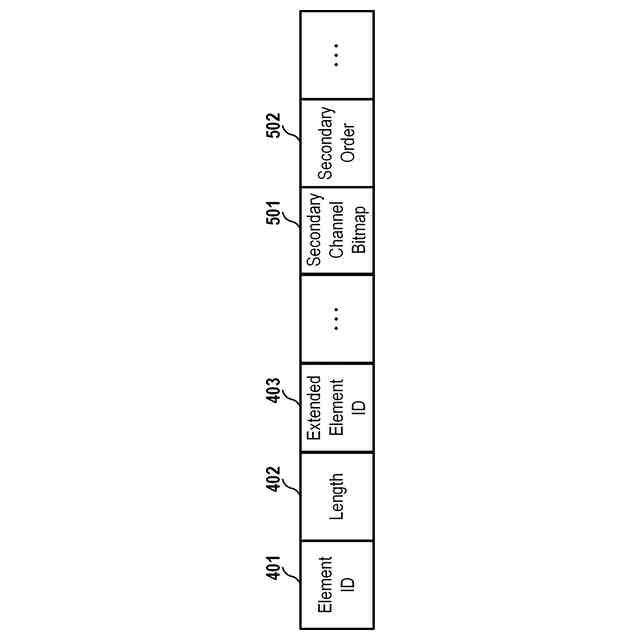

ＵＨＲＯｐｅｒａｔｉｏｎエレメントの一例を示す図である。
ＵＨＲＯｐｅｒａｔｉｏｎエレメントの一例を示す図である。
通信装置のハードウェア構成例を示す図である。
通信装置の機能構成例を示す図である。
通信装置が実行する処理の流れを示すフローチャートの一例である。
通信装置間で実行されるシーケンスの一例である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
（システム構成）

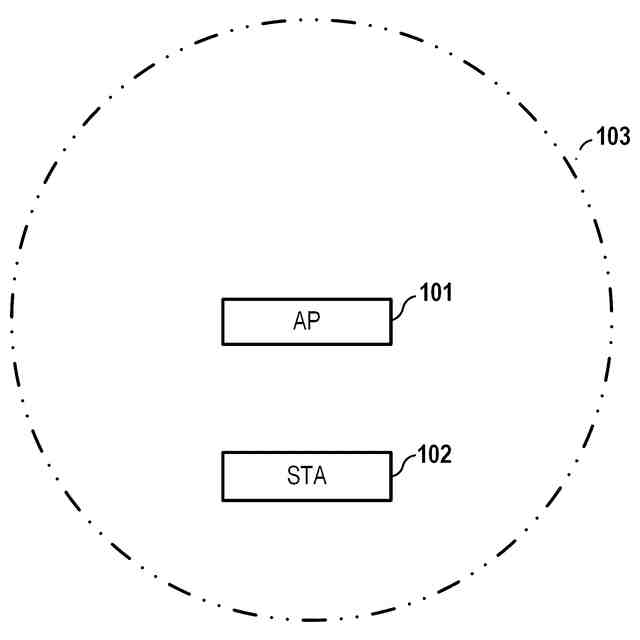

図１に、本実施形態に係る無線通信システムの構成例を示す。無線通信システムは、例えば、アクセスポイント（ＡＰ）１０１とステーション（ＳＴＡ）１０２とを含む。ＡＰ１０１及びＳＴＡ１０２は、それぞれＩＥＥＥ８０２．１１シリーズ規格に準拠した無線通信を実行可能な通信装置である。本実施形態において、ＡＰ１０１とＳＴＡ１０２を総称して、通信装置１００と呼ぶことがある。ＩＥＥＥは、ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓの略である。図１は、ＡＰ１０１が構築するネットワーク１０３に、ＳＴＡ１０２が参加する構成を示す。図１において、１つのＡＰ１０１と１つのＳＴＡ１０２が存在する構成が示されているが、ＡＰやＳＴＡはそれぞれ複数存在してもよい。また、そのときに、複数のＳＴＡが１つのＡＰに接続してもよいし、１つのＳＴＡが複数のＡＰに接続してもよい。
（【００１１】以降は省略されています）
