TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025040186
公報種別
公開特許公報(A)
公開日
2025-03-24
出願番号
2023146940
出願日
2023-09-11
発明の名称
樹脂組成物及び樹脂硬化物
出願人
旭化成株式会社
代理人
個人
,
個人
,
個人
,
個人
主分類
C08G
18/10 20060101AFI20250314BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約
【課題】高い柔軟性を有し、かつ耐屈曲性と耐薬品性に優れる樹脂硬化物を製造できる樹脂組成物及び樹脂硬化物の提供。
【解決手段】ポリイソシアネート組成物と、ポリオール成分と、を含む樹脂組成物であって、前記ポリイソシアネート組成物は、脂肪族ジ(トリ)イソシアネート及び脂環族ジ(トリ)イソシアネートからなる群より選ばれる少なくとも1種のジ(トリ)イソシアネートと、数平均分子量Mnが450以上の2官能以上4官能以下のポリオール(A)から誘導され、前記ポリイソシアネート組成物は、分子内構造にウレタン骨格を有し、重量平均分子量Mwが2000以上であって、前記ポリオール成分は、Tgが-80℃以上60℃以下であるアクリルポリオール、フッ素ポリオール、及びシリコーンポリオールからなる群より選択される1種以上を含む、樹脂組成物。
【選択図】なし
特許請求の範囲
【請求項1】
ポリイソシアネート組成物と、ポリオール成分と、を含む樹脂組成物であって、
前記ポリイソシアネート組成物は、脂肪族ジ(トリ)イソシアネート及び脂環族ジ(トリ)イソシアネートからなる群より選ばれる少なくとも1種のジ(トリ)イソシアネートと、数平均分子量Mnが450以上の2官能以上4官能以下のポリオール(A)から誘導され、
前記ポリイソシアネート組成物は、分子内構造にウレタン骨格を有し、重量平均分子量Mwが2000以上であって、
前記ポリオール成分は、Tgが-80℃以上60℃以下であるアクリルポリオール、フッ素ポリオール、及びシリコーンポリオールからなる群より選択される1種以上を含む、樹脂組成物。
続きを表示(約 790 文字)
【請求項2】
前記ポリイソシアネート組成物は、NCO官能基の含有率が8.0質量%以上16.0質量%以下である、請求項1に記載の樹脂組成物。
【請求項3】
前記ポリイソシアネート組成物は、平均イソシアネート官能基数が2.0以上4.0以下である、請求項1又は2に記載の樹脂組成物。
【請求項4】
前記ポリオール(A)は、ポリエステルポリオール、及びポリエーテルポリオールのいずれか一方又は両方である、請求項1又は2に記載の樹脂組成物。
【請求項5】
前記ポリオール成分である前記アクリルポリオール、フッ素ポリオール、及びシリコーンポリオールは、重量平均分子量がそれぞれ1.0×10
3
以上5.0×10
5
以下である、請求項1又は2に記載の樹脂組成物。
【請求項6】
前記ポリオール成分である前記アクリルポリオール、フッ素ポリオール、及びシリコーンポリオールは、水酸基価がそれぞれ5mmgKOH以上300mgKOH以下である、請求項1又は2に記載の樹脂組成物。
【請求項7】
請求項1又は2に記載の樹脂組成物が硬化した樹脂硬化物。
【請求項8】
チャック間距離20mm、20mm/分間の速度で、23℃において引張試験を行った時の伸び率が80%以上である、請求項7に記載の樹脂硬化物。
【請求項9】
チャック間距離20mm、20mm/分間の速度で、23℃において引張試験を行った時の最大応力が5MPa以上である、請求項7に記載の樹脂硬化物。
【請求項10】
ガラス上に形成した前記樹脂硬化物の23℃におけるケーニッヒ硬度が5回以上100回以下である、請求項7に記載の樹脂硬化物。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、樹脂組成物及び樹脂硬化物に関する。
続きを表示(約 2,300 文字)
【背景技術】
【0002】
脂肪族系ポリイソシアネートを硬化剤とする塗料組成物から形成される塗膜は、耐候性等の塗膜特性に優れるため、広く使用されている。
【0003】
例えばイソシアヌレート基を有するイソシアヌレート型ポリイソシアネートを使用した塗料を用いて形成した塗膜は、耐候性等の塗膜物性に優れることが知られている(特許文献1参照)。
【0004】
近年、脂肪族系ポリイソシアネートを使用した樹脂組成物から得られる樹脂硬化物には、耐候性以外の物性として、高い柔軟性や薬品耐性が求められている。
例えば医療用チューブ等については可撓性、柔軟性、摩擦の少なさ(潤滑性)、強度、薬品耐性等が求められ、これらの分野への脂肪族ポリイソシアネートの使用が期待される。
例えば特許文献2は、医療用チューブの従来の樹脂コーティング層には柔軟性等に優れる樹脂として、エポキシ系樹脂、フッ素系樹を開示している。
【先行技術文献】
【特許文献】
【0005】
特開昭55-038380号公報
特開2017-051592号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
塗膜物性を向上させる観点から塗料組成物には、フッ素樹脂、シリコーン樹脂等のポリオール(主剤と呼ぶ)が混合されるが、これらの低極性ポリオールはポリイソシアネート(硬化剤と呼ぶ)との相溶性が悪いものも多く、高い柔軟性を有し、かつ耐屈曲性と耐薬品性に優れる樹脂硬化物を得るためには改良の余地が十分あった。
【0007】
本発明は上記事情に鑑みてなされたものであって、高い柔軟性を有し、かつ耐屈曲性と耐薬品性に優れる樹脂硬化物を製造できる樹脂組成物及び樹脂硬化物を提供することを目的とする。
【0008】

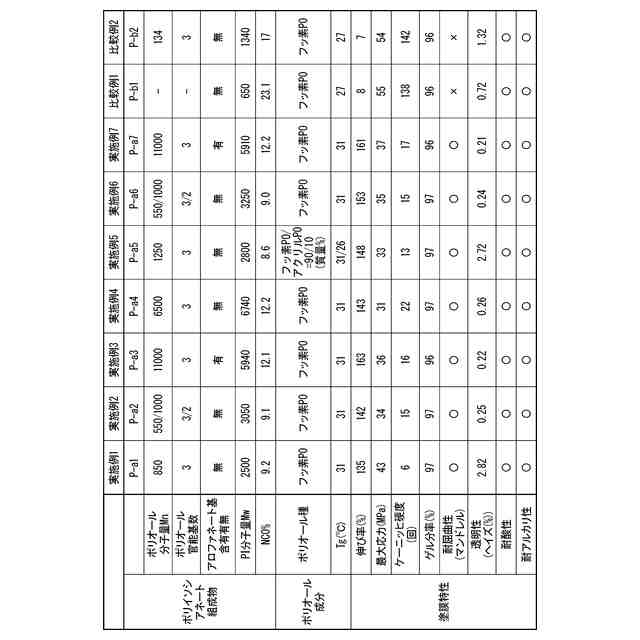

ここで、樹脂組成物を硬化した硬化物の物性のうち、柔軟性が高いことは、後述の実施例に記載の方法による硬化物の引張試験における最大応力、伸び率、ケーニッヒ硬度により評価する。耐屈曲性は、後述の実施例に記載の方法による耐屈曲性試験により評価する。耐薬品性は、酸性溶液とアルカリ性溶液に対する耐性を意味し、後述の実施例に記載の方法により評価する。
【課題を解決するための手段】
【0009】
すなわち、本発明は、以下の態様を含む。
[1]ポリイソシアネート組成物と、ポリオール成分と、を含む樹脂組成物であって、前記ポリイソシアネート組成物は、脂肪族ジ(トリ)イソシアネート及び脂環族ジ(トリ)イソシアネートからなる群より選ばれる少なくとも1種のジ(トリ)イソシアネートと、数平均分子量Mnが450以上の2官能以上4官能以下のポリオール(A)から誘導され、前記ポリイソシアネート組成物は、分子内構造にウレタン骨格を有し、重量平均分子量Mwが2000以上であって、前記ポリオール成分は、Tgが-80℃以上60℃以下であるアクリルポリオール、フッ素ポリオール、及びシリコーンポリオールからなる群より選択される1種以上を含む、樹脂組成物。
[2]前記ポリイソシアネート組成物は、NCO官能基の含有率が8.0質量%以上16.0質量%以下である、[1]に記載の樹脂組成物。
[3]前記ポリイソシアネート組成物は、平均イソシアネート官能基数が2.0以上4.0以下である、[1]又は[2]に記載の樹脂組成物。
[4]前記ポリオール(A)は、ポリエステルポリオール、及びポリエーテルポリオールのいずれか一方又は両方である、[1]~[3]のいずれか1つに記載の樹脂組成物。
[5]前記ポリオール成分である前記アクリルポリオール、フッ素ポリオール、及びシリコーンポリオールは、重量平均分子量がそれぞれ1.0×10
3
以上5.0×10
5
以下である、[1]~[4]のいずれか1つに記載の樹脂組成物。
[6]前記ポリオール成分である前記アクリルポリオール、フッ素ポリオール、及びシリコーンポリオールは、水酸基価がそれぞれ5mmgKOH以上300mgKOH以下である、[1]~[5]のいずれか1つに記載の樹脂組成物。
[7][1]~[6]のいずれか1つに記載の樹脂組成物が硬化した樹脂硬化物。
[8]チャック間距離20mm、20mm/分間の速度で、23℃において引張試験を行った時の伸び率が80%以上である、[7]に記載の樹脂硬化物。
[9]チャック間距離20mm、20mm/分間の速度で、23℃において引張試験を行った時の最大応力が5MPa以上である、[7]に記載の樹脂硬化物。
[10]ガラス上に形成した前記樹脂硬化物の23℃におけるケーニッヒ硬度が5回以上100回以下である、[7]に記載の樹脂硬化物。
[11]ゲル分率が90%質量以上である、[7]に記載の樹脂硬化物。
[12]40μmのヘイズが4%以下である、[7]に記載の樹脂硬化物。
[13]厚みが1μm以上3000μm以下のシート形状である、[7]に記載の樹脂硬化物。
【発明の効果】
【0010】
本発明によれば、高い柔軟性を有し、かつ耐屈曲性と耐薬品性に優れる樹脂硬化物を製造できる樹脂組成物及び樹脂硬化物を提供することができる。
【発明を実施するための形態】
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
旭化成株式会社
巻回体収容箱
1日前
旭化成株式会社
エポキシ樹脂組成物
24日前
旭化成株式会社
プラスチックレンズ
22日前
旭化成株式会社
ポリアミド樹脂組成物
1日前
旭化成株式会社
ポリアミド樹脂組成物
1日前
旭化成株式会社
錠剤及びその製造方法
29日前
旭化成株式会社
プリプレグの製造方法等
24日前
旭化成株式会社
車両用空調装置の機構部品
12日前
旭化成株式会社
樹脂組成物及び樹脂硬化物
12日前
旭化成株式会社
ペレット、成形体及び成形体の製造方法
1か月前
旭化成株式会社
ペレット、成形体及び成形体の製造方法
1か月前
旭化成株式会社
ポリアセタール樹脂組成物および成形品
15日前
旭化成株式会社
メタクリル系樹脂組成物および樹脂成形体
1日前
旭化成株式会社
セルロース微細繊維を含むウェットケーク
8日前
旭化成株式会社
再生ポリアミド樹脂及びポリアミド樹脂組成物
1か月前
旭化成株式会社
再生ポリアミド樹脂及びポリアミド樹脂組成物
1か月前
旭化成株式会社
再生ポリアミド樹脂及びポリアミド樹脂組成物
1か月前
旭化成株式会社
ポリカーボネート及びポリカーボネートの製造方法
17日前
旭化成株式会社
多色成形用メタクリル系樹脂組成物および多色成形体
1日前
旭化成株式会社
推定装置、推定システム、推定方法、及びプログラム
8日前
国立大学法人神戸大学
多孔質膜及び多孔質膜の製造方法
29日前
旭化成株式会社
飲食物状態管理システム、飲食物状態管理方法及びプログラム
29日前
旭化成株式会社
ポリイソシアネート組成物及び水系2液ウレタンコーティング組成物
15日前
旭化成株式会社
プリプレグの製造方法等
24日前
旭化成株式会社
プラズマ焼成装置及びプラズマ焼成方法並びに導電性パターンの形成方法
11日前
旭化成株式会社
感光性エレメント、レジストパターンの形成方法、及び配線板の製造方法
1か月前
旭化成株式会社
原料液減容方法及びシステム
1か月前
旭化成株式会社
熱可塑性樹脂組成物及びその製造方法、成形体、並びに射出成形体及びその製造方法
1日前
旭化成株式会社
感光性樹脂組成物、及び感光性エレメント
15日前
旭化成株式会社
ガラスクロス、プリプレグ、及びプリント配線板
15日前
旭化成株式会社
ガラスクロス、プリプレグ、及びプリント配線板
15日前
旭化成株式会社
ガラスクロスの保管方法及びガラスクロス包装体
15日前
旭化成株式会社
金属配線の製造方法、金属配線製造装置、レーザ光照射制御装置及びレーザ光照射制御プログラム
1日前
旭化成株式会社
感光性樹脂組成物、硬化レリーフパターンの製造方法
18日前
旭化成株式会社
ポリアミド樹脂組成物のリサイクル方法、再生ポリアミドの製造方法、及びポリアミド加水分解物の製造方法
1か月前
旭化成株式会社
ポリイソシアネート組成物、樹脂組成物、樹脂硬化物、樹脂硬化膜、粘着性樹脂組成物及び表面保護フィルム
11日前
続きを見る
他の特許を見る
