TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
10個以上の画像は省略されています。
公開番号
2025084133
公報種別
公開特許公報(A)
公開日
2025-06-02
出願番号
2024203260
出願日
2024-11-21
発明の名称
セルロースナノファイバーを含むゴム組成物
出願人
旭化成株式会社
代理人
個人
,
個人
,
個人
,
個人
,
個人
主分類
C08L
21/00 20060101AFI20250526BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約
【課題】セルロースナノファイバーの分散性及び配向性に優れるゴム組成物、ゴム複合体及びゴム硬化物の提供、及び、一態様において、良好な物性(特に、引張特性及びモジュラス)並びに表面平滑性を示すゴム硬化物の提供。
【解決手段】一態様において、セルロースナノファイバーと、第1のゴムと、第2のゴムとを含むゴム組成物であって、前記第1のゴム及び前記第2のゴムが、液状ゴムであり、38℃において、前記第1のゴムの粘度η1が前記第2のゴムの粘度よりも小さい、ゴム組成物が提供される。
【選択図】なし
特許請求の範囲
【請求項1】
セルロースナノファイバーと、第1のゴムと、第2のゴムとを含むゴム組成物であって、
前記第1のゴム及び前記第2のゴムが、液状ゴムであり、
38℃において、前記第1のゴムの粘度η1が前記第2のゴムの粘度よりも小さい、ゴム組成物。
続きを表示(約 640 文字)
【請求項2】
38℃において、前記第1のゴムの粘度η1が5,000mPa・s~100,000mPa・sであり、前記第2のゴムの粘度η2が100,000mPa・s~800,000mPa・sである、請求項1に記載のゴム組成物。
【請求項3】
前記第2のゴムの数平均分子量が、4,500~150,000である、請求項1又は2に記載のゴム組成物。
【請求項4】
前記第2のゴム100質量部に対し、前記第1のゴムを5質量部~300質量部含む、請求項1又は2に記載のゴム組成物。
【請求項5】
セルロースナノファイバー100質量部に対し、前記第1のゴムを5質量部~100質量部含む、請求項1又は2に記載のゴム組成物。
【請求項6】
セルロースナノファイバー100質量部に対し、前記第2のゴムを10質量部~300質量部含む、請求項1又は2に記載のゴム組成物。
【請求項7】
前記第2のゴムを5質量%~60質量%含む、請求項1又は2に記載のゴム組成物。
【請求項8】
前記第1のゴムが、芳香族ビニル単量体単位を含む、請求項1又は2に記載のゴム組成物。
【請求項9】
前記第2のゴムが、無水マレイン酸変性液状ポリイソプレンである、請求項1又は2のゴム組成物。
【請求項10】
分散剤を更に含む、請求項1又は2に記載のゴム組成物。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示の一態様は、セルロースナノファイバーを含むゴム組成物等に関する。
続きを表示(約 3,200 文字)
【背景技術】
【0002】
従来、ゴム成形体においては、機械強度、柔軟性、耐摩耗性、加工性等の種々の特性を高度にバランスさせることが求められており、例えば、弾性率、硬度,耐摩耗性等を向上させる目的で、ゴム成形体中にフィラーを含有させることが一般的に行われている。このようなフィラーを含むゴム成形体が所望の特性を発揮するためには、フィラーがゴム中に良好に分散していることが重要である。近年、環境問題への意識の高まりから、ゴム成形体に含有させるフィラーとして、低比重且つ再生可能な材料であるセルロースの利用が種々模索されている。中でも、セルロースナノファイバーは、各種ポリマーと組合せてポリマー成形体を構成した際の当該ポリマー成形体に与える使用量当たりの補強効果が良好であることから、ポリマー成形体用のフィラーとして極めて有望である。セルロースナノファイバーをゴム成形体に利用できれば、低比重で且つ各種物性に優れ、多様な用途に利用でき、輸送コスト及び廃棄コストの点でも有利であるゴム成形体を提供できる。しかし、セルロースナノファイバーは、セルロース中の水酸基の寄与によって本質的に親水性であることから、一般に疎水性が高い材料であるゴムとの混和は困難である。そこで、セルロースナノファイバーとゴムとの混和性を向上させるための種々の試みが行われてきた。
【0003】
例えば、特許文献1は、ゴム成分、セルロース繊維であってよいミクロフィブリル化植物繊維、及び当該ミクロフィブリル化植物繊維と共有結合可能な修飾剤を含むタイヤ用ゴム組成物を記載する。
【0004】
また、特許文献2は、極性基を0.1モル%以上有する変性ジエン系ゴムを5質量%以上含むジエン系ゴム100質量部に、酸化セルロースナノファイバーを1~50質量部配合することを特徴とするタイヤ用ゴム組成物を記載する。
【先行技術文献】
【特許文献】
【0005】
特開2020-41076号公報
特開2019-147877号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
特許文献1及び2に記載される技術は、セルロース繊維をゴム組成物中に分散させて当該ゴム組成物の機械特性を向上させようとするものである。しかし、これらの技術によっても、ゴム組成物中でのセルロースナノファイバーの分散性は未だ十分ではなく、機械特性にはなお改善の余地があった。加えて、各種成形体においてセルロースナノファイバーを配合する際には、当該成形体の外観、摺動性等の観点から、良好な表面平滑性が求められる場合がある。良好な表面平滑性を得るためには成形体中でセルロースナノファイバーを良好に配向させることが有利である。しかし、特許文献1及び2においてセルロースナノファイバーの配向性には着目されていない。
【0007】
本発明は、上記の課題を解決し、一態様において、セルロースナノファイバーの分散性及び配向性に優れるゴム組成物、ゴム複合体及びゴム硬化物の提供を目的とし、一態様において、良好な物性(特に、引張特性及びモジュラス)並びに表面平滑性を示すゴム硬化物の提供を目的とする。
【課題を解決するための手段】
【0008】
本開示は、以下の項目を包含する。
[項目1]
セルロースナノファイバーと、第1のゴムと、第2のゴムとを含むゴム組成物であって、
前記第1のゴム及び前記第2のゴムが、液状ゴムであり、
38℃において、前記第1のゴムの粘度η1が前記第2のゴムの粘度よりも小さい、ゴム組成物。
[項目2]

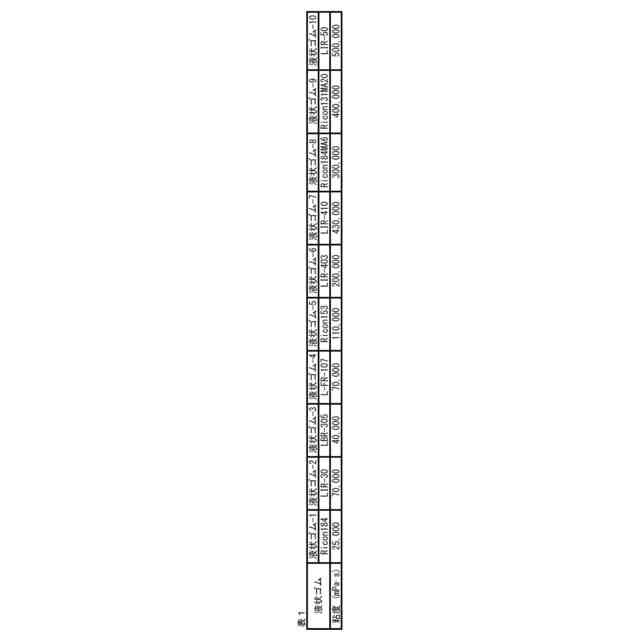

38℃において、前記第1のゴムの粘度η1が5,000mPa・s~100,000mPa・sであり、前記第2のゴムの粘度η2が100,000mPa・s~800,000mPa・sである、項目1に記載のゴム組成物。
[項目3]
前記第2のゴムの数平均分子量が、4,500~150,000である、項目1又は2に記載のゴム組成物。
[項目4]
前記第2のゴム100質量部に対し、前記第1のゴムを5質量部~300質量部含む、項目1~3のいずれかに記載のゴム組成物。
[項目5]
セルロースナノファイバー100質量部に対し、前記第1のゴムを5質量部~100質量部含む、項目1~4のいずれかに記載のゴム組成物。
[項目6]
セルロースナノファイバー100質量部に対し、前記第2のゴムを10質量部~300質量部含む、項目1~5のいずれかに記載のゴム組成物。
[項目7]
前記第2のゴムを5質量%~60質量%含む、項目1~6のいずれかに記載のゴム組成物。
[項目8]
前記第1のゴムが、芳香族ビニル単量体単位を含む、項目1~7のいずれかに記載のゴム組成物。
[項目9]
前記第2のゴムが、無水マレイン酸変性液状ポリイソプレンである、項目1~8のいずれかに記載のゴム組成物。
[項目10]
分散剤を更に含む、項目1~9のいずれかに記載のゴム組成物。
[項目11]
前記分散剤が、ノニオン性である、項目10に記載のゴム組成物。
[項目12]
分散剤/第2のゴムの重量比が、0.01~2.0である、項目10又は11に記載のゴム組成物。
[項目13]
第3のゴムを更に含む、項目1~12のいずれかに記載のゴム組成物。
[項目14]
前記第3のゴムが、天然ゴムである、項目13に記載のゴム組成物。
[項目15]
乾燥体である、項目1~14のいずれかに記載のゴム組成物。
[項目16]
破砕物メジアン径が、10μm~8.0mmである、項目15に記載のゴム組成物。
[項目17]
破砕物ゆるめ嵩密度が、0.01g/cm
3
~0.80g/cm
3
である、項目15又は16に記載のゴム組成物。
[項目18]
ゴム組成物の化学結合度が、0.01~4.0である、項目1~17のいずれかに記載のゴム組成物。
[項目19]
項目1~18のいずれかに記載のゴム組成物の製造方法であって、
セルロースナノファイバーと、前記第1のゴムとを混合して予備組成物を得る第1の工程、及び
前記予備組成物と、前記第2のゴムとを混合してゴム組成物を得る第2の工程、
を含む、方法。
[項目20]
項目1~18のいずれかに記載のゴム組成物の製造方法であって、
前記第1のゴムと、前記第2のゴムとを混合して予備組成物を得る第1の工程、及び、
前記予備組成物と、前記セルロースナノファイバーとを混合してゴム組成物を得る第2の工程、
【発明の効果】
【0009】

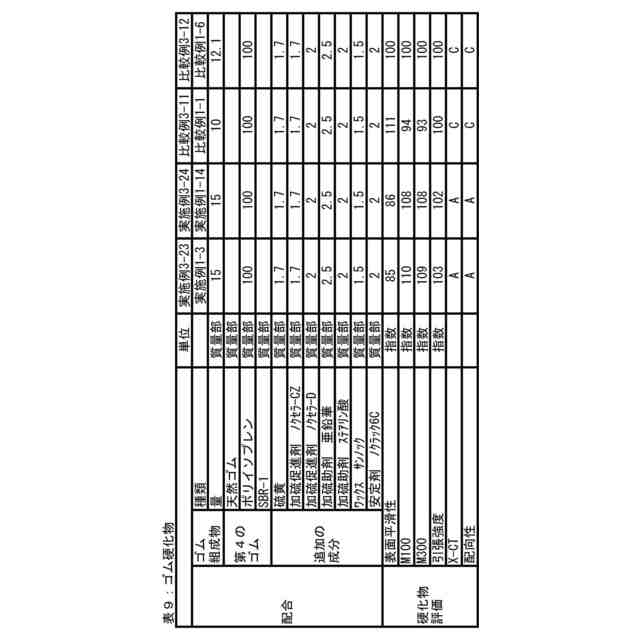

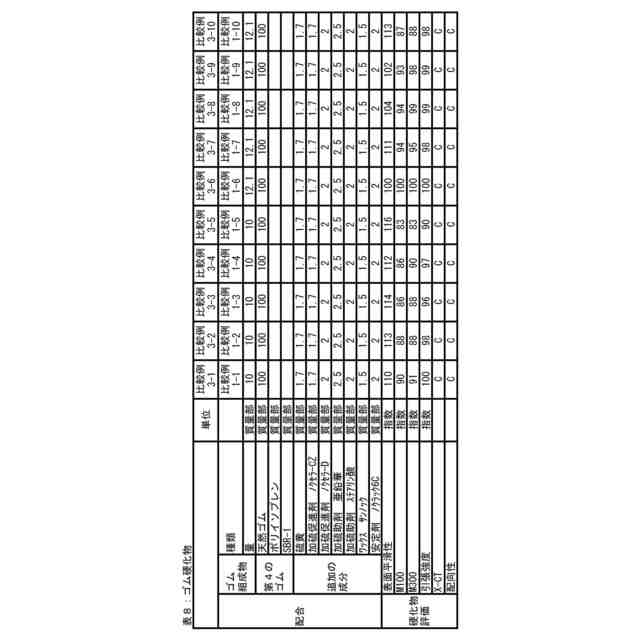

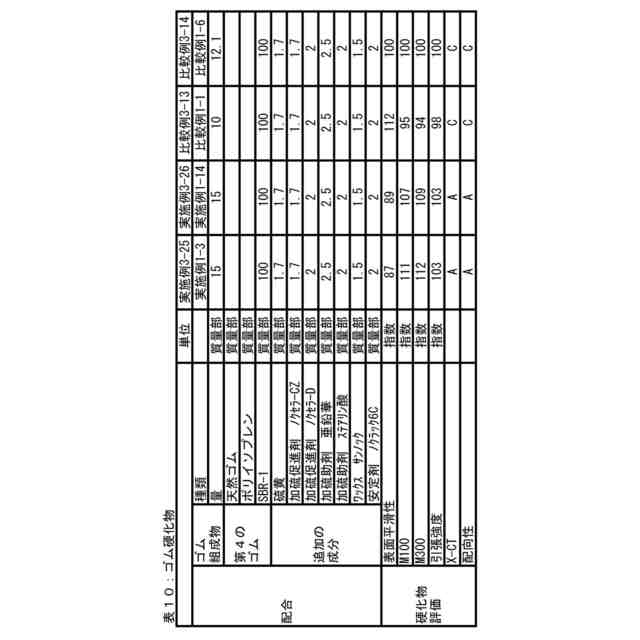

本発明によれば、一態様において、セルロースナノファイバーの分散性及び配向性に優れるゴム組成物、ゴム複合体及びゴム硬化物を提供でき、一態様において、良好な物性(特に、引張特性及びモジュラス)及び表面平滑性を示すゴム硬化物を提供できる。
【発明を実施するための形態】
【0010】
以下、本発明の例示の実施の形態(以下、「本実施形態」と略記する。)について説明するが、本発明はこれら実施形態に何ら限定されない。なお本開示の特性値は、特記がない限り、本開示の[実施例]の項に記載される方法又はこれと同等であることが当業者に理解される方法で測定される値である。
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
旭化成株式会社
包装材
20日前
旭化成株式会社
RFタグ
26日前
旭化成株式会社
内装吸音材
16日前
旭化成株式会社
車両用シート
21日前
旭化成株式会社
ローラモールド
1か月前
旭化成株式会社
塗料組成物及び塗膜
26日前
旭化成株式会社
細胞培養物の濾過方法
26日前
旭化成株式会社
塗料組成物、及び塗膜
26日前
旭化成株式会社
塗料組成物、及び塗膜
26日前
旭化成株式会社
ポリアミド樹脂組成物
2か月前
旭化成株式会社
ポリアミド樹脂組成物
2か月前
旭化成株式会社
冷却プレート及び構造体
21日前
旭化成株式会社
繊維及び繊維の製造方法
1か月前
旭化成株式会社
冷却プレート及び構造体
21日前
旭化成株式会社
ポリアミド組成物、成形品
22日前
旭化成株式会社
ポリアセタール樹脂組成物
1か月前
旭化成株式会社
ポリアセタールの製造方法
1か月前
旭化成株式会社
軽質オレフィンの製造方法
8日前
旭化成株式会社
成形体の製造方法及び成形体
19日前
旭化成株式会社
ホルムアルデヒドの製造方法
1日前
旭化成株式会社
ポリアミド樹脂フィラメント
26日前
旭化成株式会社
増粘剤、及びキャストフィルム
1か月前
旭化成株式会社
グミキャンディ及びその製造方法
1か月前
旭化成株式会社
メタクリル系樹脂組成物及び成形体
20日前
旭化成株式会社
N-フェニルマレイミドの精製方法
5日前
旭化成株式会社
共役ジエン系重合体及びゴム組成物
1か月前
旭化成株式会社
深紫外線照射装置及びその製造方法
20日前
旭化成株式会社
植物ミルク含有飲料及びその製造方法
1か月前
旭化成株式会社
高連通膜による細胞培養物のろ過方法
26日前
旭化成株式会社
難燃性ポリアミド樹脂組成物及び成形体
26日前
旭化成株式会社
ゴム状重合体及びそれを含むゴム組成物
7日前
旭化成株式会社
強化ポリフェニレンエーテル系樹脂組成物
22日前
旭化成株式会社
ポリエーテルケトン樹脂及びその製造方法
1か月前
旭化成株式会社
セルロースナノファイバーを含むゴム組成物
2日前
旭化成株式会社
射出成形用メタクリル酸メチル共重合体組成物
1か月前
旭化成株式会社
結晶の製造方法、六方晶系半導体結晶及び素子
22日前
続きを見る
他の特許を見る
