TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025036870
公報種別
公開特許公報(A)
公開日
2025-03-17
出願番号
2023143480
出願日
2023-09-05
発明の名称
6000系アルミニウム合金及びそれを用いたビレット,アルミニウム押出材
出願人
アイシン軽金属株式会社
代理人
個人
主分類
C22C
21/06 20060101AFI20250310BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約
【課題】6000系アルミニウム合金材であって、合金成分の調整によりスクラップ材使用割合が多くなっても材料特性に優れた押出材を得ることを目的とする。
【解決手段】以下質量%にて、Si:0.20~0.90%でMg:0.30~0.90%且つ、Mg
2
Si量0.45%以上含有し、Cu:0.20%以下,Cr:0.10%以下,Zn:0.75%以下,Mn:0.10%以下,Zr:0.10%以下,Fe:0.15~1.20%含有し、且つ[Fe+Mn+Zr]の含有量が0.15~1.40%であり、Ti:0.005~0.10%及び残部がAlと不可避的不純物であることを特徴とする。
【選択図】 図1
特許請求の範囲
【請求項1】
以下質量%にて、Si:0.20~0.90%でMg:0.30~0.90%且つ、Mg
2
Si量0.45%以上含有し、
Cu:0.20%以下,Cr:0.10%以下,Zn:0.75%以下,Mn:0.10%以下,Zr:0.10%以下,Fe:0.15~1.20%含有し、且つ[Fe+Mn+Zr]の含有量が0.15~1.40%であり、
Ti:0.005~0.10%及び残部がAlと不可避的不純物であることを特徴とするアルミニウム合金。
続きを表示(約 580 文字)
【請求項2】
スクラップ材の含有率が25%以上であることを特徴とする請求項1記載のアルミニウム合金。
【請求項3】
請求項2記載のアルミニウム合金を用いて鋳造されたビレットであって、ビレット金属組織において平均晶出物長さが75μm以下で晶出物面積率6%以下であることを特徴とするアルミニウム押出材用ビレット。
【請求項4】
請求項3において、前記鋳造時の凝固速度が5℃/sec以上であることを特徴とするアルミニウム押出材用ビレットの製造方法。
【請求項5】
請求項3記載のアルミニウム押出材用ビレットを用いて押出加工された押出材であって、
押出材金属組織において、平均晶出物長さ20μm以下で晶出物面積率6%以下であることを特徴とするアルミニウム押出材。
【請求項6】
請求項5において、前記押出加工は押出比12以上であって、押出直後の押出材温度450~550℃にて冷却を開始し、冷却速度50~850℃/minで200℃以下に冷却し、その後に人工時効処理することを特徴とするアルミニウム押出材の製造方法。
【請求項7】
引張強さ155MPa以上、0.2%耐力110MPa以上であり、軸圧壊特性に優れることを特徴とする請求項6記載のアルミニウム押出材の製造方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、6000系のアルミニウム合金,それを用いた鋳造ビレット及びアルミニウム押出材並びにそれらの製造方法に関する。
特に、スクラップ材の使用率を向上させても高強度で、軸圧壊特性等の物性に優れるアルミニウム押出材を得るのに適している。
続きを表示(約 1,600 文字)
【背景技術】
【0002】
アルミニウムの精錬時には、多くの電気エネルギーが必要とされることから、市中にて発生した使用済みアルミ製品のスクラップ材や、アルミ製品の製造,加工工程で発生する工程内スクラップ材を再利用することが検討されている。
【0003】
スクラップ材を再利用するには、この回収したスクラップ材を溶解炉にて加熱溶融し、合金成分を再調整し、鋳造材,展伸材等に使用される。
この一旦溶融する際に、溶解炉等からFe成分等の不純物が混入し、アルミニウム合金材に悪影響を与える恐れがある。
【0004】
特許文献1には、鋳物材の製造方法ではあるが、質量%でSi:6.5~8.5%,Fe:0~0.9%,Cu:0.15~0.35%,Mg:0.25~0.45%,Zn:0.3~0.6%,Zr:0.01~0.3%,残部がAlであるAC4C系鋳物合金を用いて、溶湯中にTiC,TiB
2
等を添加し、溶湯温度制御により初晶核を形成することで、金属組織の微細化を図る技術を開示する。
同公報に開示する技術は、金属間化合物を微細化する効果が認められるものの、Fe成分の含有量が多くなると、金属間化合物の粗大かを招く。
【0005】
特許文献2には、圧延板の曲げ加工性の向上を目的に、Fe成分の含有率が多くなってもβ相晶出物に対するα相の割合を増して、第2相粒子を微細化,球状化させる技術を開示するが、押出材に適用できるものではない。
【先行技術文献】
【特許文献】
【0006】
特開2019-209362号公報
特開2010-116594号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
本発明は、6000系アルミニウム合金材であって、合金成分の調整によりスクラップ材使用割合が多くなっても材料特性に優れた押出材を得ることを目的とする。
【課題を解決するための手段】
【0008】

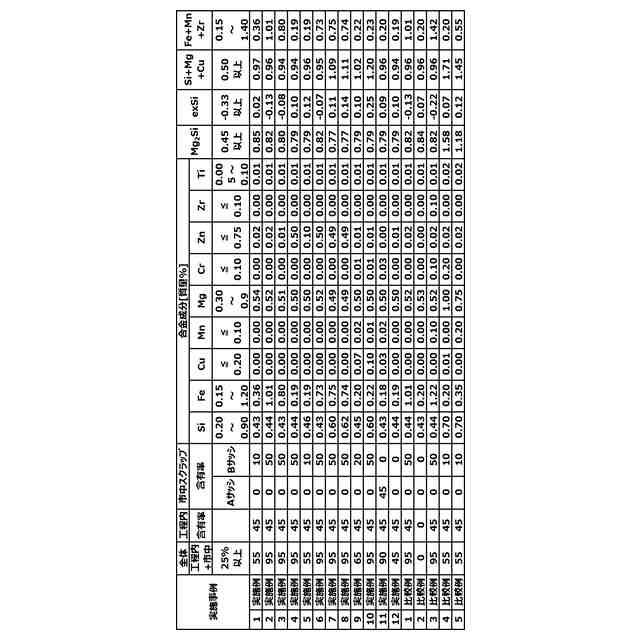

本発明に係るアルミニウム合金は、スクラップ材の再利用率の割合が多くなってもFe成分等の許容範囲を改善したものであり、以下質量%にて、Si:0.20~0.90%でMg:0.30~0.90%且つ、Mg
2
Si量0.45%以上含有し、Cu:0.20%以下,Cr:0.10%以下,Zn:0.75%以下,Mn:0.10%以下,Zr:0.10%以下,Fe:0.15~1.20%含有し、且つ[Fe+Mn+Zr]の含有量が0.15~1.40%であり、Ti:0.005~0.10%及び残部がAlと不可避的不純物であることを特徴とする。
これにより、スクラップ材の含有率(使用割合)を25%以上にすることができる。
【0009】
本発明に係るアルミニウム押出材用ビレットは、請求項2記載のアルミニウム合金を用いて鋳造されたビレットであって、ビレット金属組織において平均晶出物長さが75μm以下で晶出物面積率6%以下であることを特徴とし、ビレットの鋳造時の凝固速度が5℃/sec以上であるのが好ましい。
【0010】
本発明に係るアルミニウム押出材は、請求項3記載のアルミニウム押出材用ビレットを用いて押出加工された押出材であって、押出材金属組織において、平均晶出物長さ20μm以下で晶出物面積率6%以下であることを特徴とする。
ここで、前記押出加工は押出比12以上であって、押出直後の押出材温度450~550℃にて冷却を開始し、冷却速度50~850℃/minで200℃以下に冷却し、その後に人工時効処理するのが好ましい。
これにより、引張強さ155MPa以上、0.2%耐力110MPa以上であり、軸圧壊特性に優れる押出材が得られる。
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
株式会社プロテリアル
焼結体
1か月前
個人
高強度せん断補強筋用の鋼材
1日前
株式会社クボタ
比重分離装置
7日前
株式会社クボタ
比重分離装置
7日前
国立大学法人東北大学
高耐食銅合金
2か月前
株式会社クボタ
比重分離装置
7日前
日本製鉄株式会社
鋼材
1日前
日本製鉄株式会社
鋼材
14日前
国立大学法人東北大学
腐食環境用銅合金
2か月前
日本製鉄株式会社
鋼材
1か月前
JFEスチール株式会社
浸炭鋼部品
9日前
日本精線株式会社
銅合金
17日前
NTN株式会社
転動部材
1か月前
NTN株式会社
転動部材
1か月前
日本製鉄株式会社
熱間圧延鋼材
13日前
個人
セラックを用いた成型体及び構造体の製造方法
29日前
中部リサイクル株式会社
銅含有物の製造方法
22日前
住友金属鉱山株式会社
酸化亜鉛鉱の製造方法
28日前
日本冶金工業株式会社
表面性状に優れたNi基合金
1か月前
大電株式会社
アルミニウム素線及びアルミニウム電線
1日前
日本冶金工業株式会社
表面性状に優れたステンレス鋼
1か月前
大同特殊鋼株式会社
軟磁性材料
28日前
トヨタ自動車株式会社
アルミニウム合金鋳物の製造方法
1か月前
JFEスチール株式会社
鋼板およびその製造方法
1か月前
日本製鉄株式会社
含炭塊成鉱の製造方法
16日前
JFEスチール株式会社
鋼板およびその製造方法
1か月前
日本製鉄株式会社
焼結用炭材及び焼結鉱の製造方法
1か月前
株式会社プロテリアル
合金、合金部材および合金部材の製造方法
2か月前
大同特殊鋼株式会社
フェライト系快削ステンレス鋼
1か月前
JX金属株式会社
イリジウムの回収方法
1か月前
住友金属鉱山株式会社
含ニッケル酸化鉱石の製錬方法
2か月前
住友金属鉱山株式会社
含ニッケル酸化鉱石の製錬方法
2か月前
国立大学法人九州大学
金及び/又は銀の回収方法
1か月前
日本製鉄株式会社
チタン板およびその製造方法
22日前
新陽株式会社
鋳造用Al合金の製造方法
28日前
MAアルミニウム株式会社
アルミニウム合金箔
9日前
続きを見る
他の特許を見る
