特許ウォッチ

公開番号2025043496
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023150804
出願日2023-09-19
発明の名称アルミニウム合金箔
出願人MAアルミニウム株式会社
代理人個人,個人,個人,個人
主分類C22C 21/00 20060101AFI20250325BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】優れた成形性を有するアルミニウム合金箔の提供。
【解決手段】化学組成が、質量%で、Si:0.17%以下、Fe:1.00～1.80%、Cu:0.004～0.015%及びMg:0.0010～0.0300%を含有し、残部がAl及び不純物であり、Si含有量とMg含有量との比であるSi/Mgが150以下であり、平均結晶粒径が35μm以下であり、Cube方位密度が10.0以下であり、Cu方位密度が15.0以上であることを特徴とするアルミニウム合金箔を採用する。
【選択図】なし
特許請求の範囲【請求項１】
化学組成が、質量％で、
Ｓｉ：０．１７％以下、
Ｆｅ：１．００～１．８０％、
Ｃｕ：０．００４～０．０１５％、及び
Ｍｇ：０．００１０～０．０３００％を含有し、
残部がＡｌ及び不純物であり、
Ｓｉ含有量とＭｇ含有量との比であるＳｉ／Ｍｇが１５０以下であり、
平均結晶粒径が３５μｍ以下であり、
Ｃｕｂｅ方位密度が１０．０以下であり、Ｃｕ方位密度が１５．０以上であることを特徴とするアルミニウム合金箔。
続きを表示（約 260 文字）【請求項２】
圧延方向に対して、０°方向の伸び率、４５°方向の伸び率及び９０°方向の伸び率が２０．０％以上であり、
前記４５°方向の伸び率から前記０°方向の伸び率を引いた値が３．０％以上であり、
前記圧延方向に対して、０°方向、４５°方向及び９０°方向の前記各方向における０．２％耐力の最小値が２８ＭＰａ以上であることを特徴とする請求項１に記載のアルミニウム合金箔。
【請求項３】
最大張り出し高さが５．０ｍｍ以上であることを特徴とする請求項１又は２に記載のアルミニウム合金箔。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アルミニウム合金箔に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
食品やリチウムイオン電池等の包材に用いられるアルミニウム合金箔は、プレス成型等によって大きな変形が加えられて成形されるため、優れた成形性を有していることが求められる。アルミニウム合金箔において優れた成形性を実現するためには、結晶粒が微細且つ均一であること及び集合組織のランダム性が重要と考えられる。
【０００３】
例えば、特許文献１には、所定の化学組成を有し、立方体集合組織の体積分率は５－２０％（好ましくは８－１５％、より好ましくは９－１４％）であり、平均表面の結晶粒のサイズは５－３５μｍ（好ましくは１０－２０μｍ、より好ましくは１２－１８μｍ）であることを特徴とするアルミニウム箔が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０４７４７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は上記実情に鑑みてなされたものであり、優れた成形性を有するアルミニウム合金箔を提供することを目的とする。
【課題を解決するための手段】
【０００６】
食品やリチウムイオン電池等の包材に用いられるアルミニウム合金箔の製造では、一方向に伸ばすだけの加工ではなく、いわゆる張出成形が行われることが多い。このため、一般的な材料の伸び値として用いられる、圧延方向に対して平行な方向だけでなく、４５°方向や９０°方向といった各方向の伸びも高いことが求められる。上述した特許文献１では、各方向の伸びについて考慮されていない。
【０００７】
上記のような包材に用いられるアルミニウム合金箔において、デラミネーションの原因になるため、Ｍｇを含有させることは避けられてきた。そのため、アルミニウム合金箔にＭｇを含有させた場合の特性等の調査は十分になされていなかった。本発明者らがアルミニウム合金箔にＭｇを含有させた場合の特性調査を行った結果、本発明者らは以下の知見を得た。
【０００８】
アルミニウム合金箔にＭｇを微量に含有させたうえで、Ｓｉ含有量とＭｇ含有量との比を制御することで、結晶粒を微細化することができ、且つ、Ｃｕ方位を発達できることを本発明者らは知見した。本発明者らは、これらの作用により、圧延方向だけでなく、４５°方向及び９０°方向においても高い伸びが得られることを知見した。
【０００９】
上記知見に基づいてなされた本開示の要旨は以下の通りである。

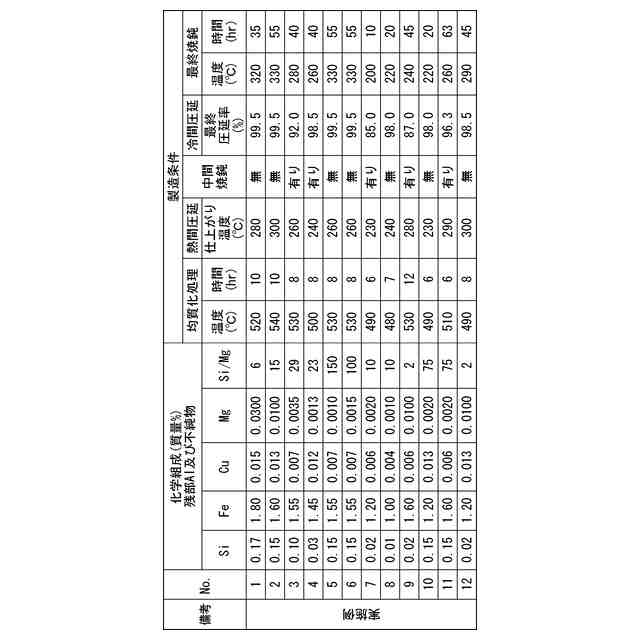

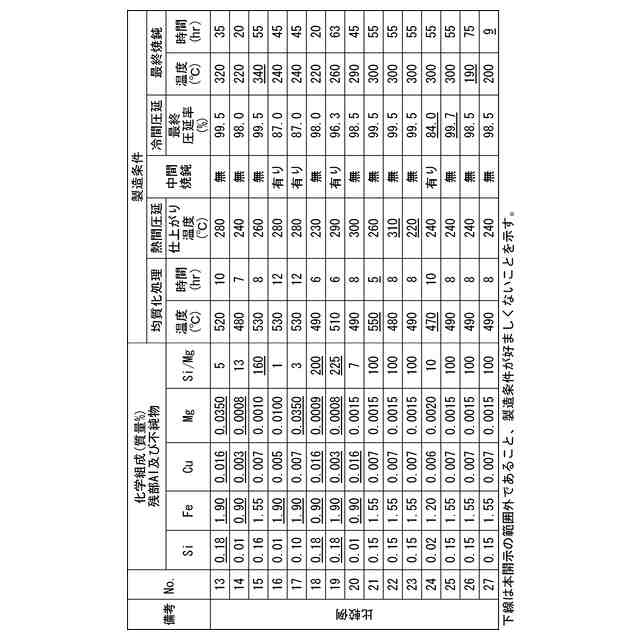

（１）化学組成が、質量％で、
Ｓｉ：０．１７％以下、
Ｆｅ：１．００～１．８０％、
Ｃｕ：０．００４～０．０１５％、及び
Ｍｇ：０．００１０～０．０３００％を含有し、
残部がＡｌ及び不純物であり、
Ｓｉ含有量とＭｇ含有量との比であるＳｉ／Ｍｇが１５０以下であり、
平均結晶粒径が３５μｍ以下であり、
Ｃｕｂｅ方位密度が１０．０以下であり、Ｃｕ方位密度が１５．０以上であることを特徴とするアルミニウム合金箔。

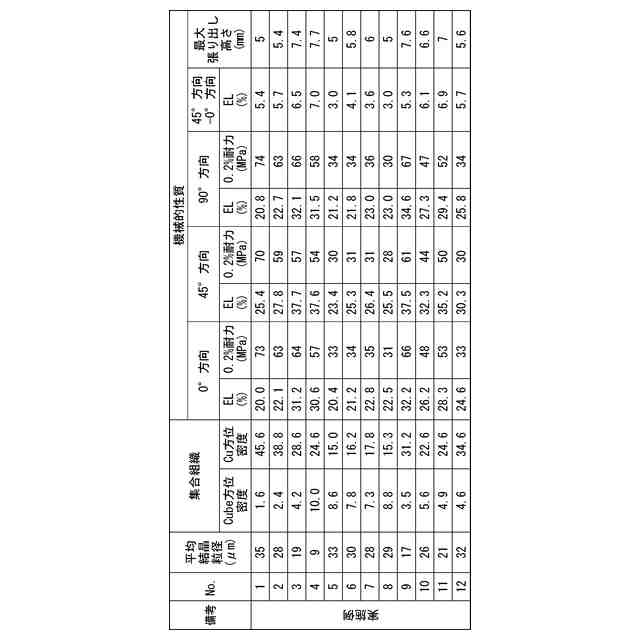

（２）圧延方向に対して、０°方向の伸び率、４５°方向の伸び率及び９０°方向の伸び率が２０．０％以上であり、
前記４５°方向の伸び率から前記０°方向の伸び率を引いた値が３．０％以上であり、
前記圧延方向に対して、０°方向、４５°方向及び９０°方向の前記各方向における０．２％耐力の最小値が２８ＭＰａ以上であることを特徴とする上記（１）に記載のアルミニウム合金箔。
（３）最大張り出し高さが５．０ｍｍ以上であることを特徴とする上記（１）又は（２）に記載のアルミニウム合金箔。
【発明の効果】
【００１０】
本開示により、優れた成形性を有するアルミニウム合金箔を提供することができる。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
