公開番号2025032378
公報種別公開特許公報(A)
公開日2025-03-11
出願番号2024224069,2023020241
出願日2024-12-19,2019-11-13
発明の名称シガレット及びシガレット用エアロゾル生成装置
出願人ケーティーアンドジーコーポレイション
代理人個人
主分類A24D 1/20 20200101AFI20250304BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】喫煙時、適切な吸引抵抗を提供でき、また主流煙を安全な温度に冷却させることができるシガレットを提供する。
【解決手段】シガレット3は、タバコロッド31、タバコロッドの前端に隣接する前端プラグ33、タバコロッドの後端に隣接するフィルタロッド32、並びにタバコロッド、前端プラグ及びフィルタロッドを覆い包み、内部に空気が流入されることがないように、一領域に形成された少なくとも1つの穿孔を含むラッパ35を含む。
【選択図】図4
特許請求の範囲【請求項１】
サセプタを含むタバコロッドと、
前記タバコロッドの前端に配置された前端プラグと、
前記タバコロッドの後端に配置された複数のセグメントを含むフィルタロッドと、
前記タバコロッド、前記前端プラグ及び前記フィルタロッドを覆い包むラッパと、を含み、
前記ラッパの前記複数のセグメントのうちいずれか１つのセグメントを取り囲む一領域に複数個の穿孔が形成され、
前記複数のセグメントそれぞれは、中空を含むチューブ型フィルタであり、
前記複数個の穿孔間の隔離距離は、一定であり、
前記前端プラグ、前記タバコロッド、前記フィルタロッドを含むシガレットがエアロゾル生成装置に挿入される場合、前記複数個の穿孔が形成された一領域は、前記エアロゾル生成装置の外部に露出され、前記エアロゾル生成装置の内部で加熱されていない外部空気が前記複数個の穿孔を介して流入される、シガレット。
続きを表示（約 780 文字）【請求項２】
前記前端プラグの吸引抵抗は、前記複数のセグメントそれぞれの吸引抵抗よりも大きい、請求項１に記載のシガレット。
【請求項３】
前記複数個の穿孔は、前記前端プラグによって増加された吸引抵抗を減少させる、請求項２に記載のシガレット。
【請求項４】
前記複数のセグメントそれぞれは、互いに異なる形状のチューブ型フィルタである、請求項１に記載のシガレット。
【請求項５】
前記複数のセグメントそれぞれは、互いに異なる中空を含むチューブ型フィルタである、請求項１に記載のシガレット。
【請求項６】
前記複数個の穿孔のそれぞれの直径は、０．０２ｍｍないし０．０８ｍｍである、請求項１に記載のシガレット。
【請求項７】
前記ラッパは、内部ラッパ及び前記内部ラッパを覆い包む外部ラッパを含み、
前記複数個の穿孔は、前記外部ラッパの外周面に沿って形成される、請求項１に記載のシガレット。
【請求項８】
前記複数個の穿孔は、前記ラッパの円周方向に沿って形成される、請求項１に記載のシガレット。
【請求項９】
請求項１～８のいずれか一項に記載のシガレットが挿入される収容空間が形成されたハウジングと、
前記収容空間内に磁場を形成する誘導コイルと、
前記誘導コイルと電気的に連結されてバッテリの電力を前記誘導コイルに供給するように制御する制御部と、を含む、エアロゾル生成装置。
【請求項１０】
請求項１～８のいずれか一項に記載のシガレットが挿入される第１収容空間が形成されたエアロゾル生成装置と、
前記エアロゾル生成装置が収容される第２収容空間が形成されたクレードルと、を含む、エアロゾル生成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シガレット及びシガレット用エアロゾル生成装置に係り、さらに詳細には、内部に空気が流入されるように穿孔を含むシガレット、及びシガレット用エアロゾル生成装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
最近、一般的なシガレットの短所を克服する代替方法への需要が増大している。例えば、シガレットを燃焼させてエアロゾルを生成させる方法ではなく、シガレット内のエアロゾル生成物質が加熱されることによってエアロゾルが生成される方法への需要が増大している。それにより、加熱式シガレットまたは加熱式エアロゾル生成装置に対する研究が活発に進められている。
【発明の概要】
【課題を解決するための手段】
【０００３】
一実施形態によれば、シガレットは、タバコロッド；タバコロッドの前端に隣接する前端プラグ；タバコロッドの後端に隣接するフィルタロッド；並びにタバコロッド、前端プラグ及びフィルタロッドを覆い包み、内部に空気が流入されるように、一領域に形成された少なくとも１つの穿孔を含むラッパ；を含んでもよい。
【０００４】
他の一実施形態によれば、エアロゾル生成装置は、タバコロッド、フィルタロッド、タバコロッドの前端に隣接する前端プラグ、及び内部に空気が流入されうる穿孔が形成されたラッパを含むシガレットを加熱するヒータ；液状組成物を気化させてエアロゾルを生成し、エアロゾルを、前端プラグを介してシガレット内部に伝達する蒸気化器；並びに前述のヒータ及び蒸気化器の動作を制御する制御部；を含んでもよい。
【発明の効果】
【０００５】
一実施形態によれば、シガレットは、その前端のプラグ、及びラッパに形成された穿孔を含むことにより、喫煙時、適切な吸引抵抗を提供することができる。
【０００６】
一実施形態によれば、シガレットは、冷却要素、及び冷却要素を覆い包むラッパに形成された穿孔を含むことにより、主流煙を安全な温度に冷却させることができる。
【図面の簡単な説明】
【０００７】

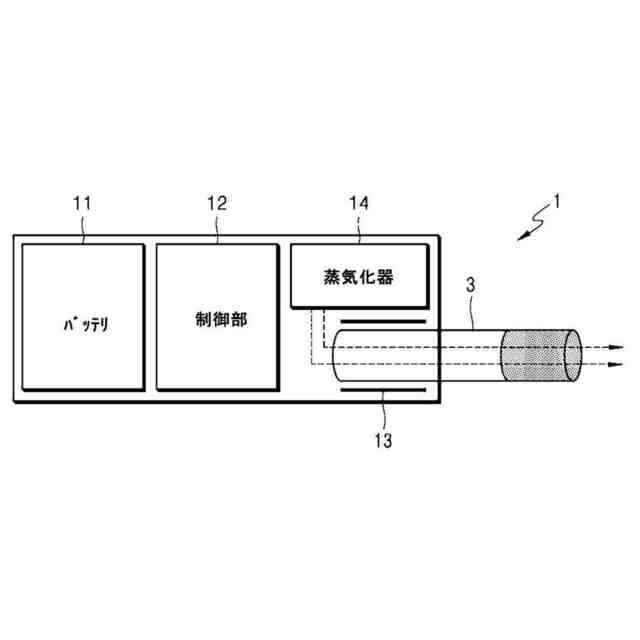

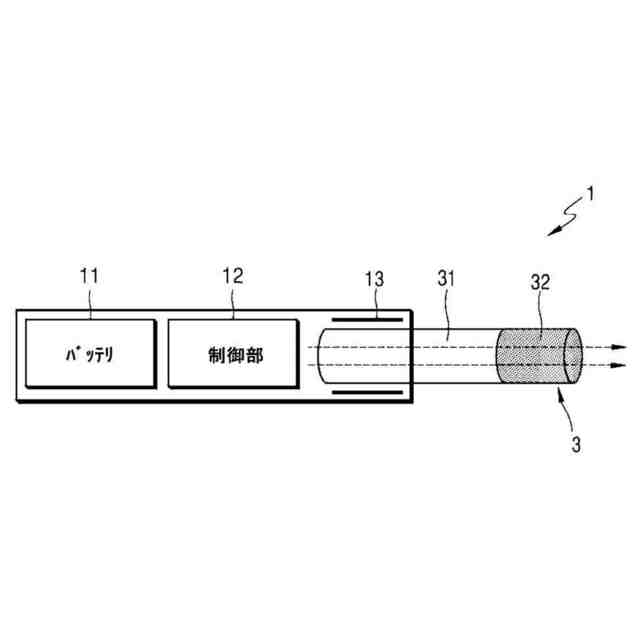

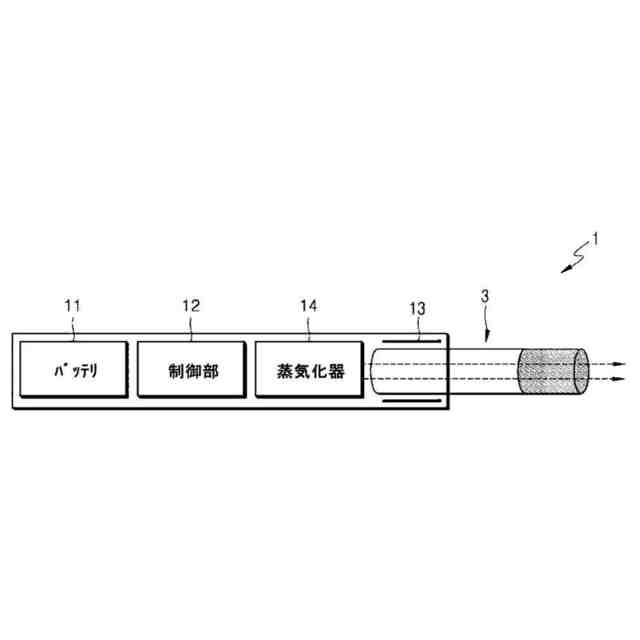

エアロゾル生成装置にシガレットが挿入された例を図示した図である。
エアロゾル生成装置にシガレットが挿入された例を図示した図である。
エアロゾル生成装置にシガレットが挿入された例を図示した図である。

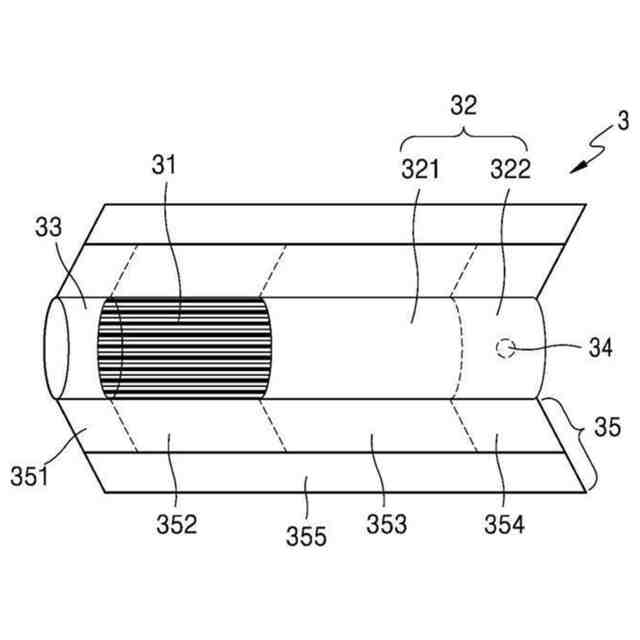

一実施形態によるシガレットを図示した図である。

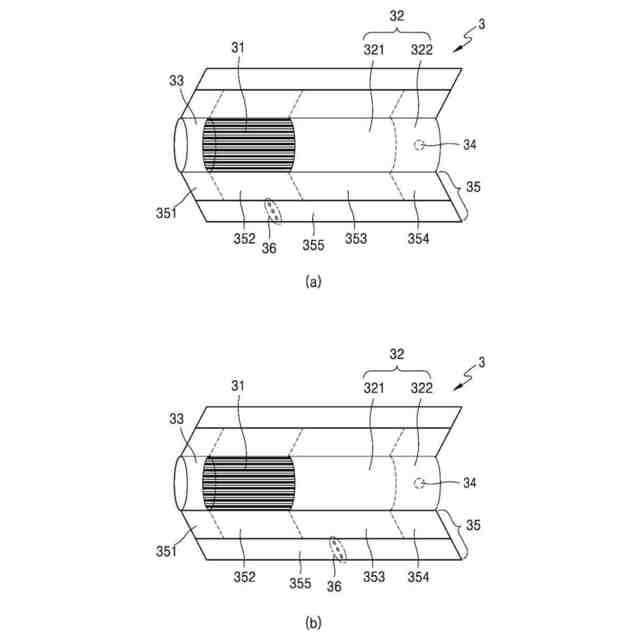

一実施形態によるシガレットに穿孔が形成されたところを図示した図である。

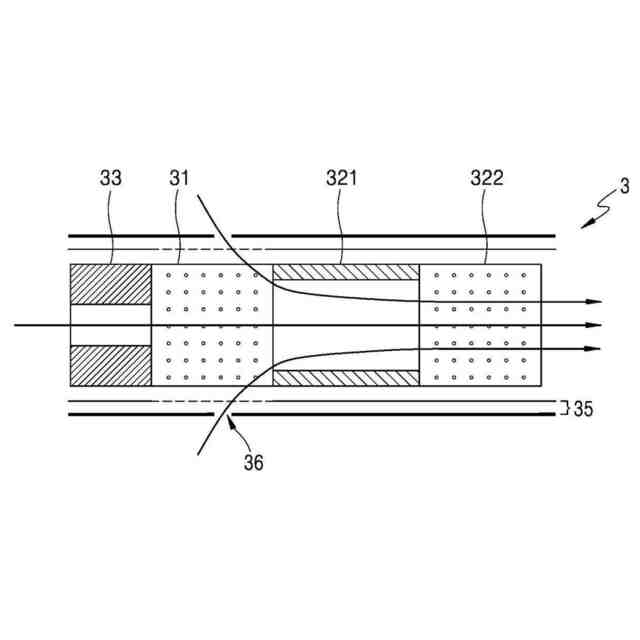

一実施形態によるシガレットを通過する空気の流れを図示したシガレットの長手方向断面図である。
一実施形態によるシガレットを通過する空気の流れを図示したシガレットの長手方向断面図である。

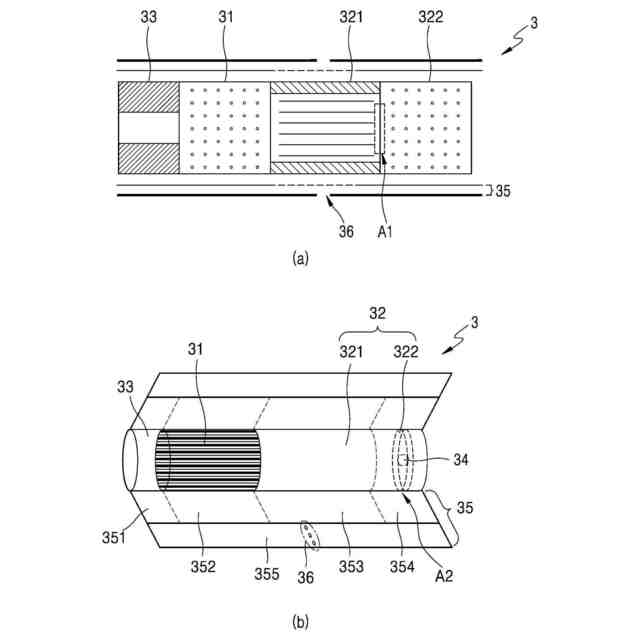

一実施形態によるシガレットにおいて、主流煙の温度、及びシガレット表面温度が測定された地点を表示する図である。
【発明を実施するための形態】
【０００８】
一実施形態によれば、シガレットは、タバコロッド；タバコロッドの前端に隣接する前端プラグ；タバコロッドの後端に隣接するフィルタロッド；並びにタバコロッド、前端プラグ及びフィルタロッドを覆い包み、内部に空気が流入されるように、一領域に形成された少なくとも１つの穿孔を含むラッパ；を含んでもよい。
【０００９】
また、少なくとも１つの穿孔は、前端プラグによって上昇した吸引抵抗を低下させることができる。
【００１０】
また、該ラッパは、内部ラッパ、及び内部ラッパを覆い包む外部ラッパを含み、少なくとも１つの穿孔は、外部ラッパに形成され、内部ラッパは、多孔性材質からもなる。
（【００１１】以降は省略されています）
