発明の名称圧力解放機構
出願人愛三工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H01M 50/342 20210101AFI20250228BHJP(基本的電気素子)
要約【課題】開閉弁を保護しつつ電池ケースの内部の圧力をスムーズに解放することができる技術を提供する。
【解決手段】圧力解放機構は、気体排出口を開閉する開閉弁と、開閉弁を被覆する被覆部材と、を備えていてもよい。開閉弁の開弁動作により、被覆部材が開閉弁を被覆する被覆状態が解除されてもよい。
【選択図】図1
特許請求の範囲【請求項１】
電池ケースの内部の圧力を解放するために前記電池ケースの気体排出口に取り付けられる圧力解放機構であって、
前記気体排出口を開閉する開閉弁と、
前記開閉弁を被覆する被覆部材と、を備え、
前記開閉弁の開弁動作により、前記被覆部材が前記開閉弁を被覆する被覆状態が解除されることを特徴とする、圧力解放機構。
続きを表示（約 240 文字）【請求項２】
請求項１に記載の圧力解放機構であって、
前記開閉弁の開弁動作によって前記被覆部材が破断することにより、前記被覆状態が解除されることを特徴とする、圧力解放機構。
【請求項３】
請求項１に記載の圧力解放機構であって、
前記被覆部材は、前記被覆状態を維持するために他の部材と係合する係合部を備え、
前記開閉弁の開弁動作によって前記係合部の係合が解除されることにより、前記被覆状態が解除されることを特徴とする、圧力解放機構。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、圧力解放機構に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、電池パックのパックケースに形成された開口部に取り付けられる電池パック用圧力解放弁が開示されている。特許文献１の電池パック用圧力解放弁は、パックケースの開口部に連通する排出孔、及び排出孔を開閉可能な弁機構を有するケースと、ケースに取り付けられた状態でケースとの間に排出孔から排出された気体を排出する通路を形成するカバーと、を備えている。弁機構は、排出孔を閉塞可能な弁部材と、排出孔を閉塞する閉位置に弁部材を付勢する付勢部と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１９４７１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の圧力解放弁では、排出孔から排出された気体がケースとカバーとの間の通路を通過して外部に排出されるので、圧力解放時の通気抵抗が大きくなり、パックケースの内部の圧力をスムーズに解放することができないという課題がある。
【０００５】
本明細書は、開閉弁を保護しつつ電池ケースの内部の圧力をスムーズに解放することができる技術を提供する。
【課題を解決するための手段】
【０００６】
本技術の第１の態様は、電池ケースの内部の圧力を解放するために前記電池ケースの気体排出口に取り付けられる圧力解放機構に関する。圧力解放機構は、前記気体排出口を開閉する開閉弁と、前記開閉弁を被覆する被覆部材と、を備えていてもよい。前記開閉弁の開弁動作により、前記被覆部材が前記開閉弁を被覆する被覆状態が解除されてもよい。
【０００７】
この構成によると、被覆部材により開閉弁を保護することができる。また、開閉弁の開弁動作により被覆状態が解除されるので、開弁時に気体排出口から排出される電池ケースの内部の気体をスムーズに外部に排出することができる。よって、開閉弁を保護しつつ電池ケースの内部の圧力をスムーズに解放することができる。
【０００８】
第２の態様では、上記第１の態様において、前記開閉弁の開弁動作によって前記被覆部材が破断することにより、前記被覆状態が解除されてもよい。この構成によると、簡潔な構成で電池ケースの内部の圧力をスムーズに解放することができる。
【０００９】
第３の態様では、上記第１の態様において、前記被覆部材は、前記被覆状態を維持するために他の部材と係合する係合部を備えていてもよい。前記開閉弁の開弁動作によって前記係合部の係合が解除されることにより、前記被覆状態が解除されてもよい。この構成によると、簡潔な構成で電池ケースの内部の圧力をスムーズに解放することができる。
【図面の簡単な説明】
【００１０】

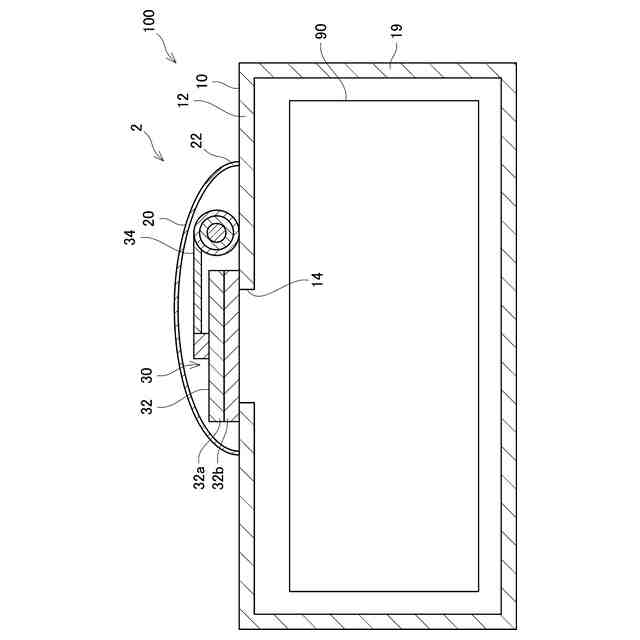

第１実施例の圧力解放機構を備える電池パックを模式的に示す図。
第１実施例の圧力解放機構を備える電池パックを模式的に示す図（開閉弁が開弁した状態を示す図）。
第２実施例の圧力解放機構を備える電池パックを模式的に示す図。
第２実施例の圧力解放機構を備える電池パックを模式的に示す図（開閉弁が開弁した状態を示す図）。
変形例の圧力解放機構を備える電池パックを模式的に示す図。
変形例の圧力解放機構を備える電池パックを模式的に示す図。
変形例の圧力解放機構を備える電池パックを模式的に示す図（開閉弁が開弁した状態を示す図）。
【発明を実施するための形態】
