公開番号2025045915
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023153965
出願日2023-09-20
発明の名称電磁継電器
出願人オムロン株式会社
代理人個人
主分類H01H 50/54 20060101AFI20250326BHJP(基本的電気素子)
要約【課題】高周波信号のアイソレーション特性の安定化を図ることができる電磁継電器が、提供される。

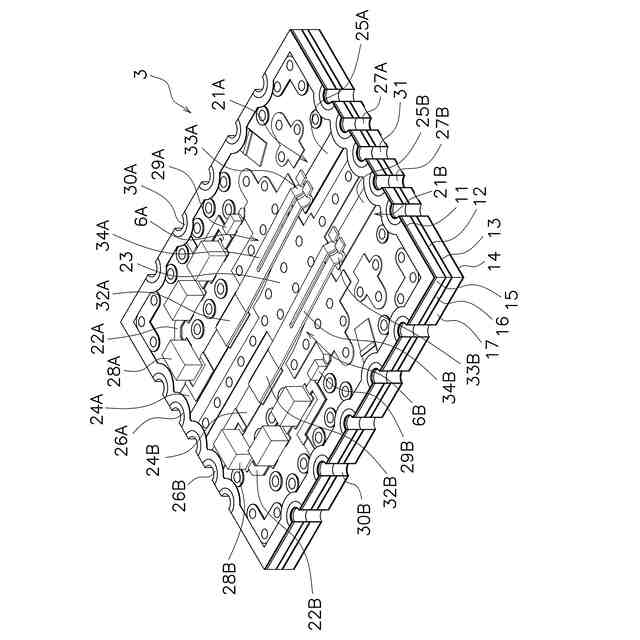

【解決手段】電磁継電器1では、プリント基板3は、第1及び第3伝送線路24A,24Bと、第2及び第4伝送線路25A,25Bと、第1グランド板23と、を有する。第1グランド板23はグランド線路23Aを含む。シールド板7は、シールド部7Aと、第1脚部7Bと、を有する。シールド部7Aは、第2及び第4伝送線路25A,25Bの上方に配置される。第1脚部7Bはグランド線路23Aに配置される。第1及び第2可動接触片6A,6Bは、第1伝送線路24A及び第3伝送線路24Bに各別に接続される。第1及び第2可動接触片6A,6Bは接続位置と遮断位置との間で移動する。第1及び第2可動接触片6A,6Bは、遮断位置においてシールド部7Aに接触する。

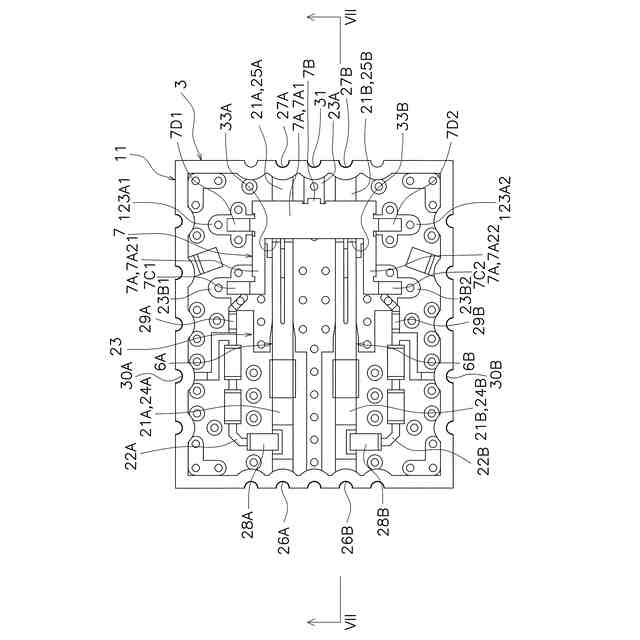

【選択図】図6
特許請求の範囲【請求項１】

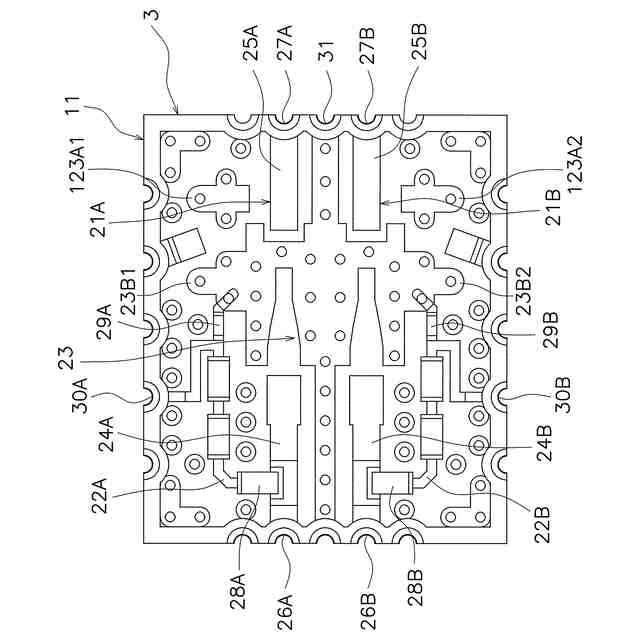

１対の第１伝送線路と、１対の第２伝送線路と、前記１対の第２伝送線路の間において前記１対の第２伝送線路に沿って延びるグランド線路を含む第１グランド板と、を有するベースブロックと、
前記１対の第２伝送線路の上方において前記１対の第２伝送線路と間隔を隔てて配置されるシールド部と、前記シールド部と一体に形成され前記グランド線路に配置される第１脚部と、を有するシールド板と、

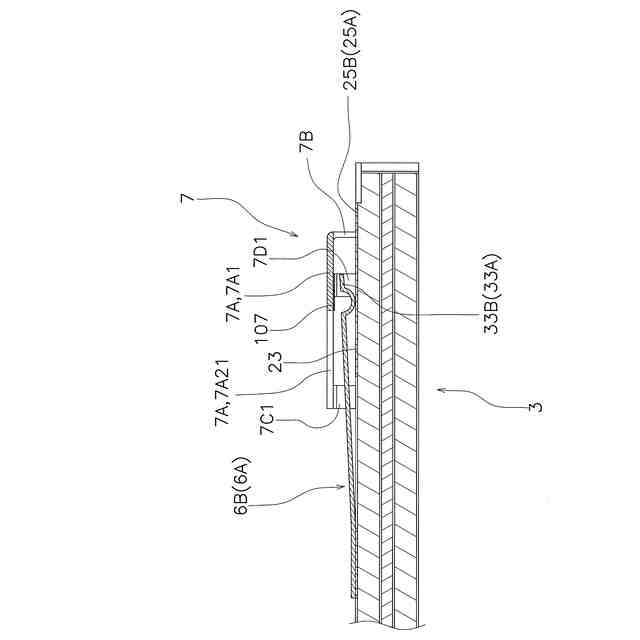

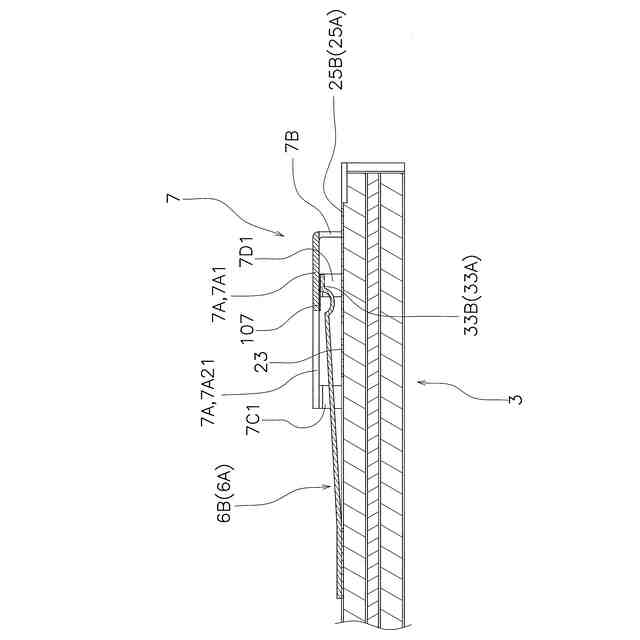

前記１対の第１伝送線路に各別に接続され、前記１対の第１伝送線路から前記１対の第２伝送線路に向けて各別に延び、前記１対の第２伝送線路に接続される接続位置と、前記１対の第２伝送線路から上方に離れた離脱位置との間で移動し、前記離脱位置において前記シールド部に接触する１対の可動接触片と、
を備える電磁継電器。
続きを表示（約 470 文字）【請求項２】
前記第１グランド板は、１対のグランド部をさらに含み、
前記１対のグランド部は、前記１対の可動接触片の両側に配置され、
前記シールド板は、前記シールド部と一体に形成され前記１対のグランド部に各別に配置される１対の第２脚部、をさらに有する、
請求項１に記載の電磁継電器。
【請求項３】
前記ベースブロックは、１対の第２グランド板をさらに有し、
前記１対の第２グランド板は、前記１対の第２伝送線路の両側に配置され、
前記シールド板は、前記シールド部と一体に形成され前記１対の第２グランド板に各別に配置される１対の第３脚部、をさらに有する、
請求項１又は２に記載の電磁継電器。
【請求項４】
前記１対の可動接触片及び前記グランド板の間に設けられる絶縁層、
をさらに備え、
前記１対の可動接触片が前記離脱位置に位置する状態で、前記１対の可動接触片は前記絶縁層又は前記シールド板に接触する、
請求項１又は２に記載の電磁継電器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁継電器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
電磁継電器には、高周波信号の伝送を開閉するためのものがある。例えば、特許文献１の電磁継電器は、可動接触片と、複数の固定端子と、シールド板と、を備えている。可動接触片が電磁石ブロックによって押圧された場合、可動接触片の両端部が複数の固定端子に接触する。これにより、高周波信号の伝送が許可される。一方で、可動接触片が復帰バネによって付勢された場合、可動接触片の両端部は、複数の固定端子から離脱し、シールド板に接触する。これにより、高周波信号の伝送が遮断される。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－５１２３４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の電磁継電器では、可動接触片の両端部を固定端子に接触させたり、可動接触片の両端部を固定端子から離脱させたりすることによって、高周波信号の伝送が開閉される。
【０００５】
この場合、可動接触片の全体を固定端子に接近させたり、可動接触片の全体を固定端子から離脱させたりする必要がある。この構成を実現するためには、電磁継電器の構成が複雑になるという問題がある。また、可動接触片を全体的に可動させるためには、電磁石ブロックの押圧力、すなわち、電磁石のパワーが要求されるという問題もある。
【０００６】
この問題を解決するために、可動接触片が全体的に可動するのではなく可動接触片が部分的に可動する電磁継電器の開発が、試みられている。このタイプの電磁継電器は、以下のように構成されうる。可動接触片の一端が第１伝送線路の固定端子に接続される。この状態で、可動接触片が押圧部材によって押圧され、可動接触片の他端が第２伝送線路の固定端子に接触する。これにより、高周波信号の伝送が許可される。
【０００７】
この状態で、可動接触片に対する押圧部材の押圧が解除されると、可動接触片の他端が第２伝送線路の固定端子から離脱しシールド板に接触する。これにより、高周波信号の伝送が遮断される。
【０００８】
一方で、複数の高周波伝送線路、例えば２極の高周波伝送線路を有する電磁継電器の開発も、同時に試みられている。例えば、２極の高周波伝送線路を差動伝送線路として用いた場合、２極の高周波伝送線路には１対の可動接触片が用意される。この場合、１対の可動接触片を２つのシールド板に各別に接触させると、高周波信号のアイソレーションにばらつきが生じるおそれがある。本発明の目的は、高周波信号のアイソレーション特性の安定化を図ることができる電磁継電器を、提供することにある。
【課題を解決するための手段】
【０００９】

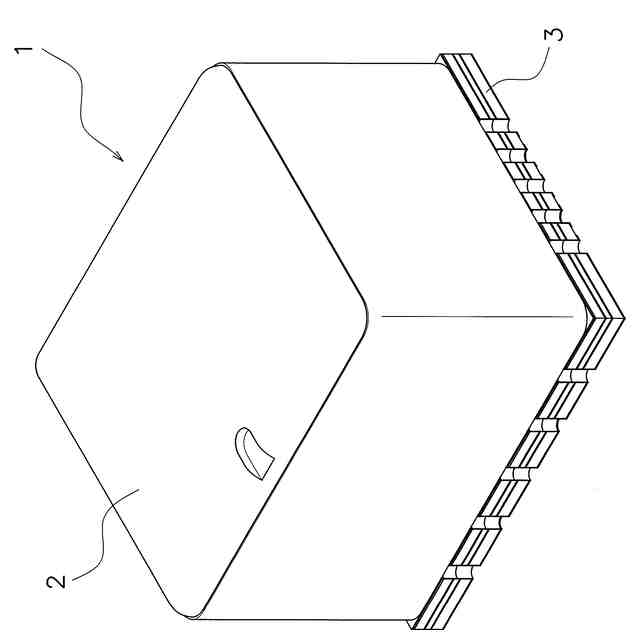

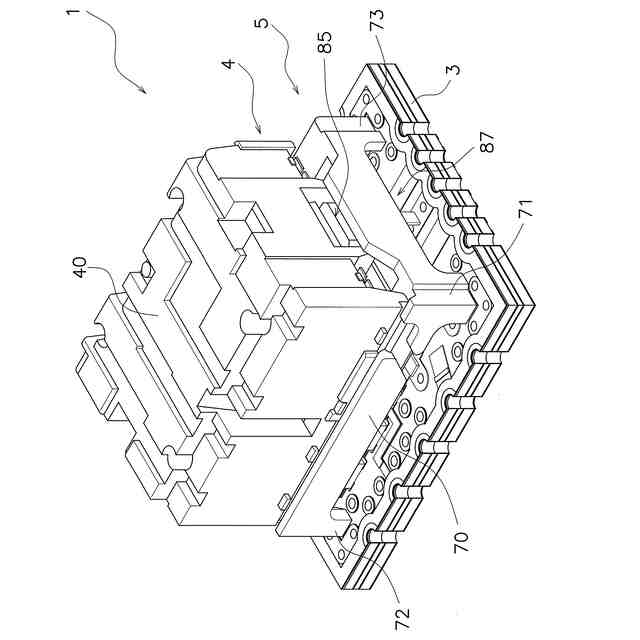

本発明の一態様に係る電磁継電器は、ベースブロックと、シールド板と、１対の可動接触片と、を備える。ベースブロックは、１対の第１伝送線路と、１対の第２伝送線路と、第１グランド板と、を有する。第１グランド板は、１対の第２伝送線路の間において１対の第２伝送線路に沿って延びるグランド線路、を含む。シールド板は、シールド部と、第１脚部と、を有する。シールド部は、１対の第２伝送線路の上方において、１対の第２伝送線路と間隔を隔てて配置される。第１脚部は、シールド部と一体に形成される。第１脚部は、グランド線路に配置される。
【００１０】
１対の可動接触片は、１対の第１伝送線路に各別に接続される。１対の可動接触片は、１対の第１伝送線路から１対の第２伝送線路に向けて各別に延びる。１対の可動接触片は、１対の第２伝送線路に接続される接続位置と、１対の第２伝送線路から上方に離れた離脱位置との間で移動する。１対の可動接触片は、離脱位置においてシールド部に接触する。
（【００１１】以降は省略されています）
