公開番号2025061952
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025013304,2023141747
出願日2025-01-29,2018-02-27
発明の名称パワーコンディショナ
出願人オムロン株式会社
代理人弁理士法人秀和特許事務所
主分類H02G 3/08 20060101AFI20250403BHJP(電力の発電,変換,配電)
要約【課題】美観を維持でき、かつ、配線接続作業が容易であるパワーコンディショナを提供する。

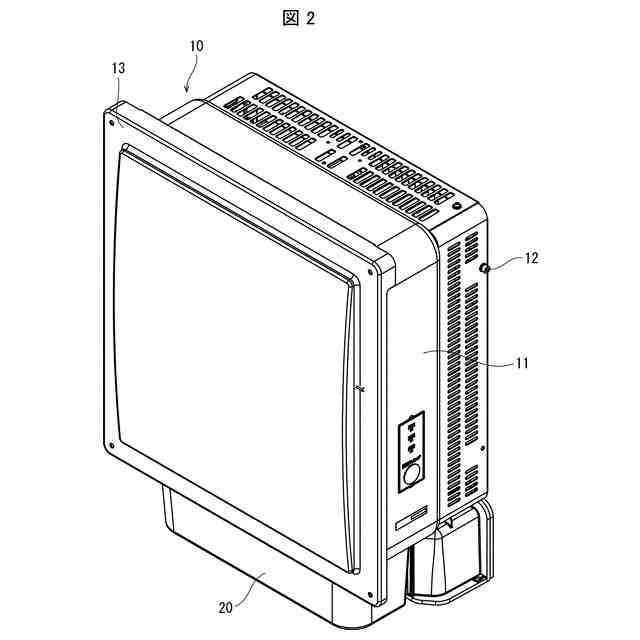

【解決手段】複数の配線(4)が底面から引き込まれる本体(11)の底面に下側筐体(20)が取り付け可能である。下側筐体(20)は、上面から背面にわたって開口する開口部を備え、該開口部は、複数の配線(4)が内部から本体(11)に通る上面開口(28)と、複数の配線(4)の少なくとも一部が背面側の外部から内部に通る背面壁開口(22)とを備える。
【選択図】図1
特許請求の範囲【請求項１】

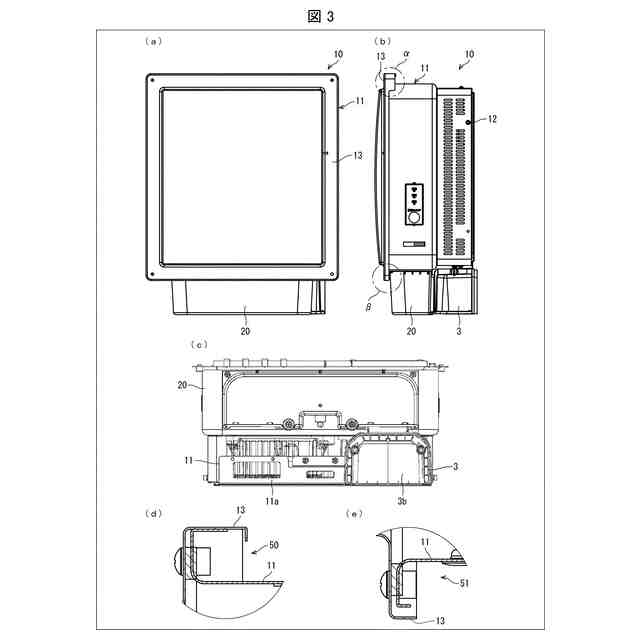

入力された直流電力を所定の直流電力または交流電力に変換して出力するパワーコンディショナであって、
前記パワーコンディショナの背面側は壁面に取り付けられ、
前記パワーコンディショナは、上面前側に上方に伸びさらに後方に伸びた形状を有し、
前記上方に伸びさらに後方に伸びた形状は、前記パワーコンディショナを壁面に取り付けるときに、指を挿入するための空間または隙間であることを特徴とする、パワーコンディショナ。
続きを表示（約 890 文字）【請求項２】
請求項１に記載のパワーコンディショナであって、
前記パワーコンディショナは、下面前側に下方に伸びさらに後方に伸びた形状を有し、
前記下方に伸びさらに後方に伸びた形状は、前記パワーコンディショナを壁面に取り付けるときに、指を挿入するため空間または隙間であることを特徴とする、パワーコンディショナ。
【請求項３】
請求項１または２に記載のパワーコンディショナであって、
前記パワーコンディショナは、上面前側に上方に伸びさらに後方に伸び、さらに下方に伸びた形状を有し、
前記上方に伸びさらに後方に伸び、さらに下方に伸びた形状は、前記パワーコンディショナを壁面に取り付けるときに、指を挿入するための空間または隙間であることを特徴とする、パワーコンディショナ。
【請求項４】
請求項１から３のいずれか一項に記載のパワーコンディショナであって、
前記パワーコンディショナは、壁面に取り付けた場合の姿勢において、上面と下面と側面と、正面側と背面側とを有する本体を備え、
前記本体の正面側には正面カバーが取り付けられるとともに、背面側に放熱板を有することを特徴とする、パワーコンディショナ。
【請求項５】

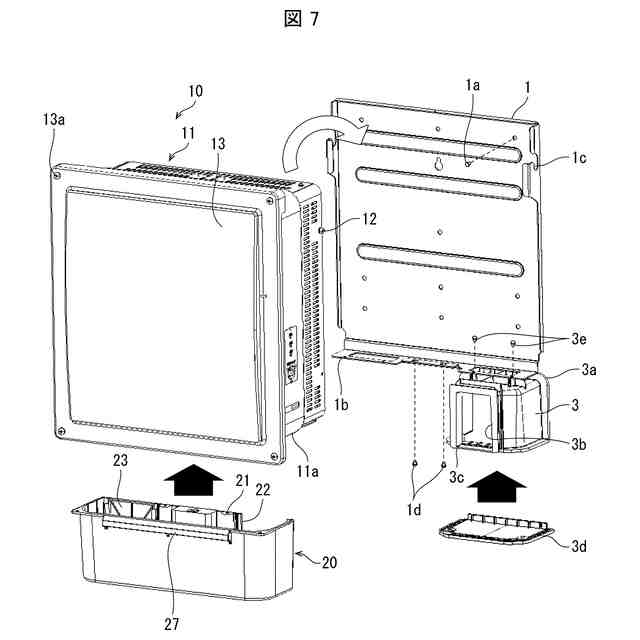

壁面に取り付け可能な取付け部材によって壁面に、請求項１から４のいずれか一項に記載のパワーコンディショナを取り付ける、パワーコンディショナの壁面への取付方法であって、
前記取付け部材と前記パワーコンディショナとは、それぞれが係合する、係合部を有し、
前記取付け部材が壁面に取り付けられる第一工程と、
前記パワーコンディショナの上面前側に形成された前記空間または隙間を作業者に把持され、前記取付け部材の近傍まで運搬される第二工程と、
前記パワーコンディショナの係合部と前記取付け部材の係合部とが係合され、前記パワーコンディショナが壁面に取り付けられる第三工程と、
を有することを特徴とする、パワーコンディショナの壁面への取り付け方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽光発電システムに用いられるパワーコンディショナに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来の太陽光発電システムでは、太陽電池にて発電された直流電力が、パワーコンディショナ（Power Conditioning System）にて適当な直流電力および／または適当な交流電
力に変換される。変換された電力は、配電盤に出力されたり、外部の電力系統に出力されたりする。このため、パワーコンディショナの筐体内では、太陽電池からの電力を入力するための配線と、外部装置に電力を出力するための配線とが引き込まれて各種端子と接続されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０９９１６１号公報（２０１７年６月１日公開）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記配線は、上記筐体の背面の開口部から引き込む場合と、上記筐体の底面の開口部から引き込む場合とがある（例えば特許文献１を参照）。前者の場合は、後者の場合に比べて、上記配線が確実に隠蔽されるので、美観を維持できるという利点がある。一方、後者の場合は、前者の場合に比べて、上記配線を各種の接続端子と接続する作業（配線接続作業）が容易であるという利点がある。
【０００５】
本開示の一態様は、上記課題を解決するためになされたものであり、その目的は、美観を維持でき、かつ、配線接続作業が容易であるパワーコンディショナを提供することにある。
【課題を解決するための手段】
【０００６】

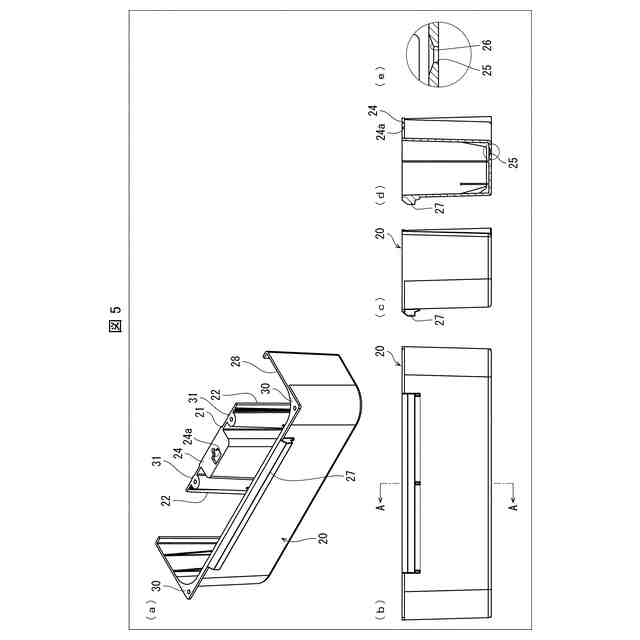

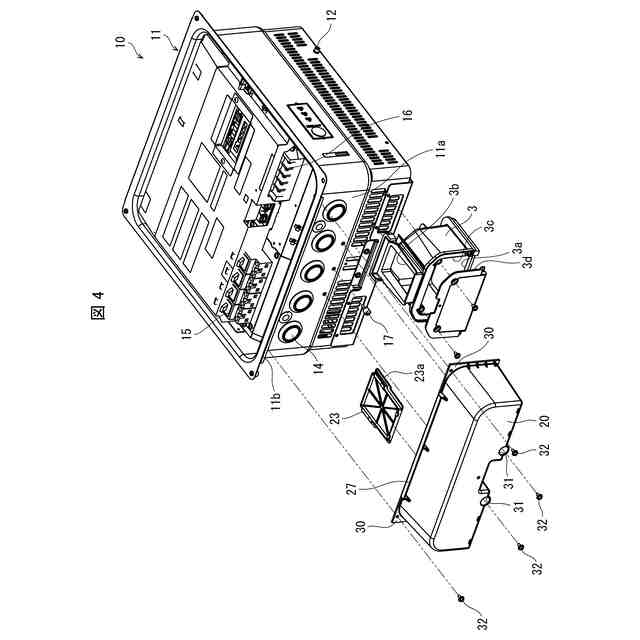

上記の課題を解決するために、本開示の一態様に係るパワーコンディショナは、複数の配線が底面から引き込まれる本体と、該本体の底面に取り付け可能な下側筐体とを備え、該下側筐体は、上面から背面にわたって開口する開口部を備え、該開口部は、前記複数の配線が内部から前記本体に通る上面開口と、前記複数の配線の少なくとも一部が背面側の外部から内部に通る背面開口とを備える。
【０００７】

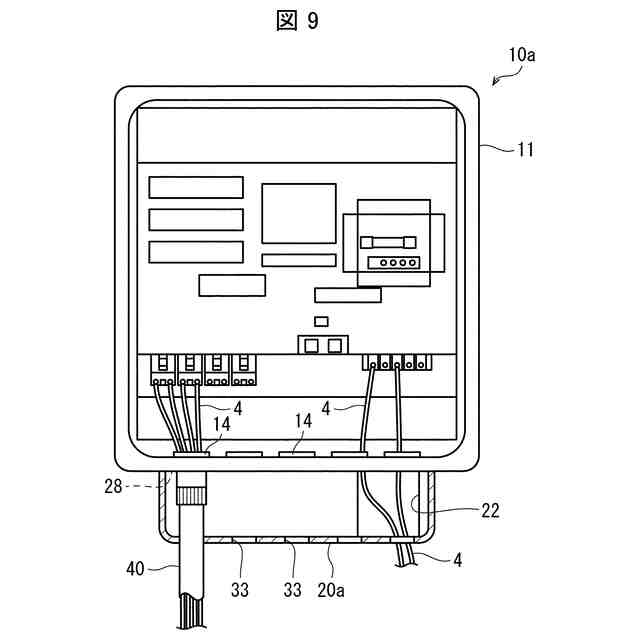

上記の構成によると、下側筐体における上面開口と背面開口との間も開口している。従って、背面側の外部からの配線を本体の底面から引き込んで前記本体の内部で配線接続作業をした後に、前記下側筐体を前記本体に取り付けると共に、前記下側筐体に当該配線を収容することができる。その結果、前記配線接続作業を容易に行うことができる。また、前記背面側の外部から前記本体に引き込まれた配線は、前記下側筐体によって隠蔽されるので、美観を維持することができる。
【０００８】

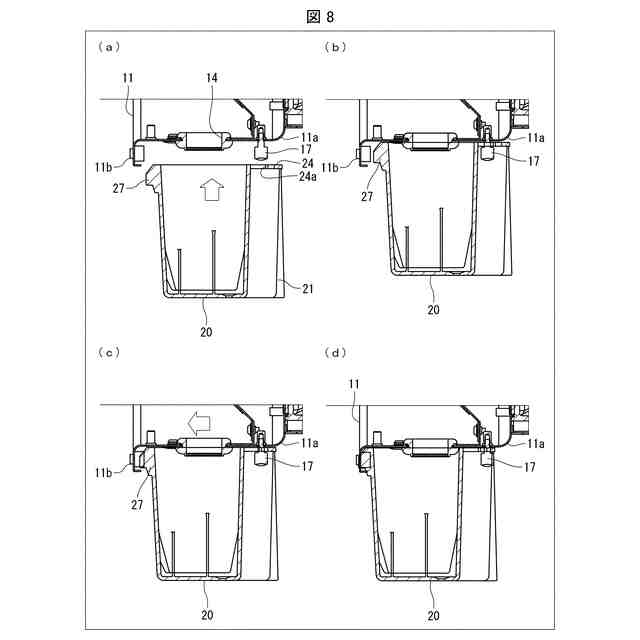

前記パワーコンディショナでは、前記下側筐体を前記本体に一時的に取り付けるための仮止め手段と、前記下側筐体を前記本体に固定するための固定手段とを備えてもよい。ここで、仮止め手段の例としては、前記本体に対し前記下側筐体を或る方向に移動させることにより取り付けられ、当該方向とは反対向きに移動させることにより取り外せるような機構などが挙げられる。その他の例としては、前記本体に前記下側筐体を貼り付ける粘着テープなどが挙げられる。また、固定手段による固定の例としては、ねじで止める、かし
めるなどが挙げられる。
【０００９】
上記の場合、前記下側筐体を前記本体に取り付ける場合、仮止め手段を用いて仮止めしてから、固定手段を用いて固定することができるので、取付けの作業効率が向上する。なお、前記仮止め手段は、前記下側筐体を前記本体に固定する固定位置を決める位置決め手段として機能することが望ましい。この場合、前記取付けの作業効率がさらに向上する。
【００１０】

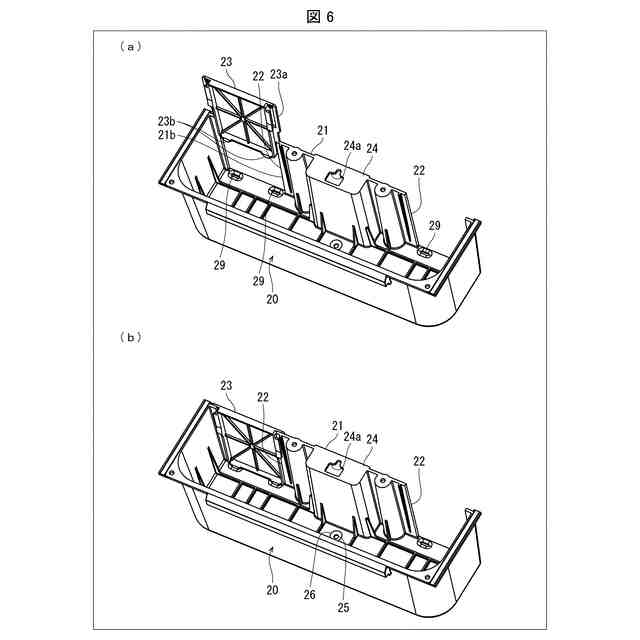

前記パワーコンディショナでは、前記下側筐体は、内部に侵入した液体を外部に排出するための水抜き孔を底面に備えることが好ましい。この場合、雨水等の液体が内部に侵入しても、当該液体を外部に排出することができる。その結果、前記下側筐体内の前記配線が前記液体に浸かることを防止することができる。
（【００１１】以降は省略されています）
