公開番号2025045920
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023153970
出願日2023-09-20
発明の名称電磁継電器
出願人オムロン株式会社
代理人個人,個人
主分類H01H 50/54 20060101AFI20250326BHJP(基本的電気素子)
要約【課題】伝送線路の高周波特性の悪化を抑制することができる電磁継電器の提供。
【解決手段】電磁継電器は、伝送線ベースと、可動接触片と、コイルブロックと、可動ブロックとを備える。伝送線ベースは、第1導体層と、第2導体層とを含む。第1導体層は、第1伝送線路と第2伝送線路とを含む。第2導体層は、第1導体層の下方に配置される。可動接触片は、第2伝送線路と向かい合って配置される接点部を含む。可動接触片は、伝送線ベース上に配置される。可動接触片は、第1伝送線路と第2伝送線路とを接続する接続位置と、第1伝送線路と第2伝送線路とを遮断する遮断位置とに移動可能である。コイルブロックは、コイルを含む。可動ブロックは、コイルの電磁力によって動作することで、可動接触片を接続位置と遮断位置との間で移動させる。第2導体層は、可動接点と向かい合って開かれた第1開口部を含む。

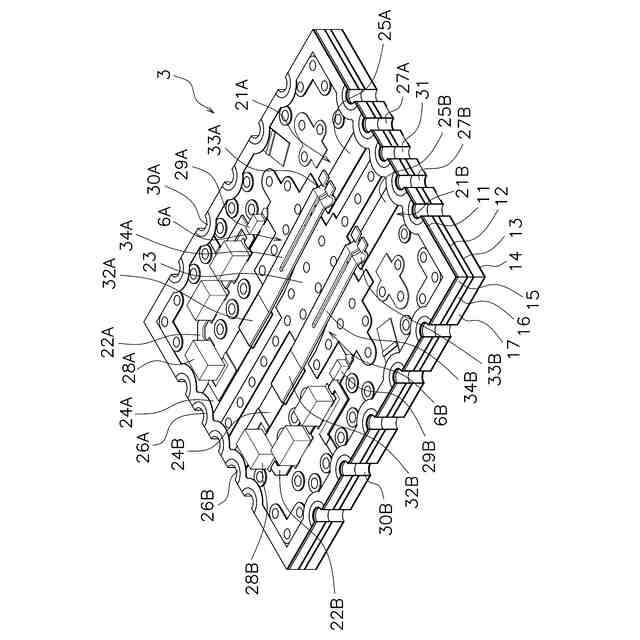

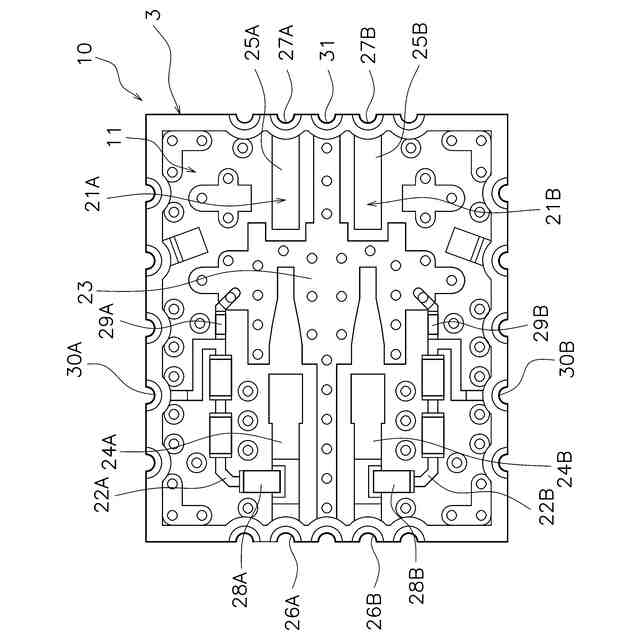

【選択図】図4
特許請求の範囲【請求項１】
第１伝送線路と第２伝送線路とを含む第１導体層と、前記第１導体層の下方に配置される第２導体層と、を含む伝送線ベースと、
前記第２伝送線路と向かい合って配置される接点部を含み、前記伝送線ベース上に配置され、前記第１伝送線路と前記第２伝送線路とを接続する接続位置と、前記第１伝送線路と前記第２伝送線路とを遮断する遮断位置とに移動可能な可動接触片と、
コイルを含むコイルブロックと、
前記コイルの電磁力によって動作することで、前記可動接触片を前記接続位置と前記遮断位置との間で移動させる可動ブロックと、
を備え、
前記第２導体層は、前記接点部と向かい合って開かれた第１開口部を含む、
電磁継電器。
続きを表示（約 340 文字）【請求項２】
前記可動接触片は、前記第１伝送線路に接合される接合部をさらに含む、
請求項１に記載の電磁継電器。
【請求項３】
前記伝送線ベースは、前記第２導体層の下方に配置される第３導体層をさらに含み、
前記第３導体層は、前記接点部と向かい合って開かれた第２開口部を含む、
請求項１又は２に記載の電磁継電器。
【請求項４】
前記伝送線ベースは、ＲＦ信号を通すためのＲＦ線路と、ＤＣ信号を通すためのＤＣ線路とをさらに含み、
前記ＲＦ線路は、前記第１伝送線路と前記第２伝送線路とを含み、
前記ＤＣ線路は、前記第１伝送線路及び第２伝送線路のいずれか一方に接続されている、
請求項１又は２に記載の電磁継電器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁継電器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
電磁継電器には、高周波信号を開閉するためのものがある。例えば、特許文献１の電磁継電器は、１対の可動接点を含む可動接触片と、第１固定接点を含む第１伝送線路と、第２固定接点を含む第２伝送線路と、可動ブロックと、電磁石ブロックとを備えている。電磁石ブロックは、可動ブロックを動作させる電磁力を発生させる。可動ブロックは、可動接触片を押圧して、１対の可動接点を第１固定接点と第２固定接点とに接触させる。これにより、第１伝送線路と第２伝送線路とが互いに接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－９６４１０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような電磁継電器において、インサーションロスやリターンロスなどの高周波特性を良好にするには、伝送線路のインピーダンスが一定であることが好ましい。しかしながら、１対の可動接点と１対の固定接点とが接触する接触部分は、銅箔層が部分的に重なるので、接触部分以外の伝送線路のインピーダンスと比べてインピーダンスが変化する。このため、インサーションロスやリターンロスなどの高周波特性が悪化するおそれがある。本発明の目的は、伝送線路の高周波特性の悪化を抑制することができる電磁継電器を提供することにある。
【０００５】
本発明の一態様に係る電磁継電器は、伝送線ベースと、可動接触片と、コイルブロックと、可動ブロックとを備える。伝送線ベースは、第１導体層と、第２導体層とを含む。第１導体層は、第１伝送線路と第２伝送線路とを含む。第２導体層は、第１導体層の下方に配置される。可動接触片は、第２伝送線路と向かい合って配置される接点部を含む。可動接触片は、伝送線ベース上に配置される。可動接触片は、第１伝送線路と第２伝送線路とを接続する接続位置と、第１伝送線路と第２伝送線路とを遮断する遮断位置とに移動可能である。コイルブロックは、コイルを含む。可動ブロックは、コイルの電磁力によって動作することで、可動接触片を接続位置と遮断位置との間で移動させる。第２導体層は、可動接点と向かい合って開かれた第１開口部を含む。
【０００６】
本態様に係る電磁継電器では、第２導体層の第１開口部によって接点部におけるインピーダンスを容易に調整することができる。例えば、接点部と接点部以外の第２伝送線路のインピーダンスとが一定になるように第１開口部を設けることで、第２伝送線路の高周波特性の悪化を抑制することができる。
【０００７】
可動接触片は、第１伝送線路に接合される接合部をさらに含んでもよい。この場合は、可動接触片の一端が伝送線ベースの第１伝送線路に接合されるので、接点部が伝送線ベースに近い位置に配置される。これにより、電磁継電器の高さ方向において電磁継電器の小型化を図ることができる。また、可動接触片のインピーダンスを第１伝送線路のインピーダンスに合わせやすい。
【０００８】
伝送線ベースは、第２導体層の下方に配置される第３導体層をさらに含んでもよい。第３導体層は、接点部と向かい合って開かれた第２開口部を含んでもよい。この場合は、設計の自由度が高まるとともに、第２開口部によっても第２伝送線路の高周波特性の悪化を抑制することができる。
【０００９】
伝送線ベースは、ＲＦ信号を通すためのＲＦ線路と、ＤＣ信号を通すためのＤＣ線路とをさらに含んでもよい。ＲＦ線路は、第１伝送線路と第２伝送線路とを含んでもよい。ＤＣ線路は、第１伝送線路及び第２伝送線路のいずれか一方に接続されてもよい。この場合は、電磁継電器の用途が広がる。
【発明の効果】
【００１０】
本発明によれば、伝送線路の高周波特性の悪化を抑制することができる電磁継電器を提供することができる。

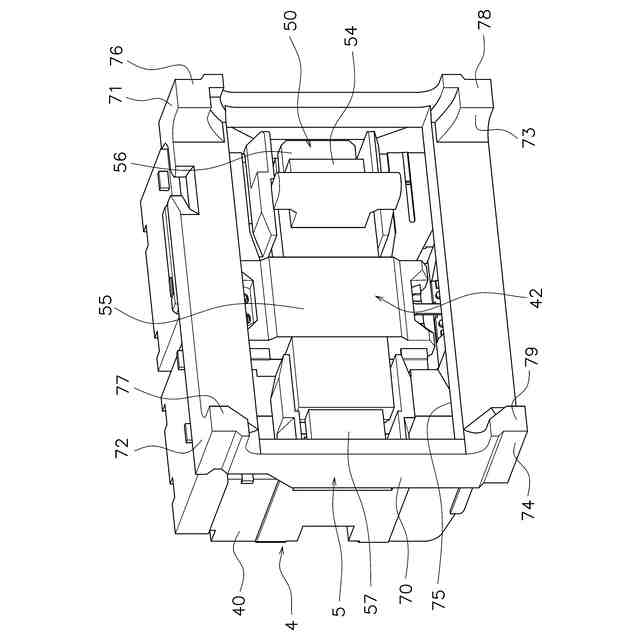

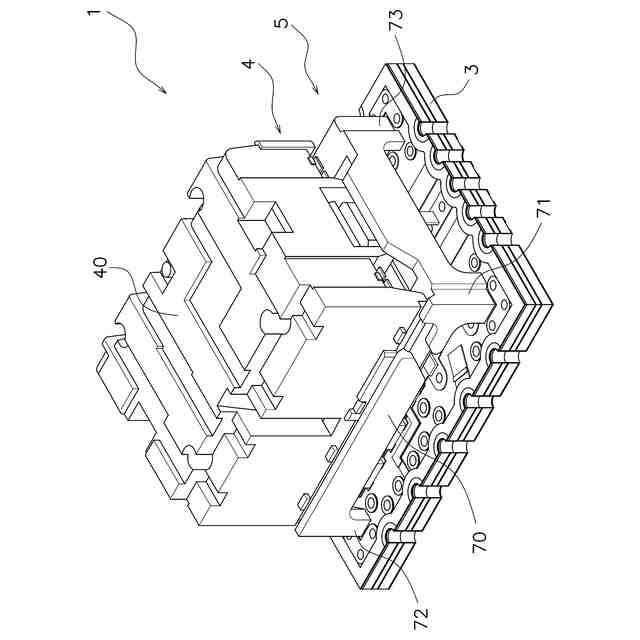

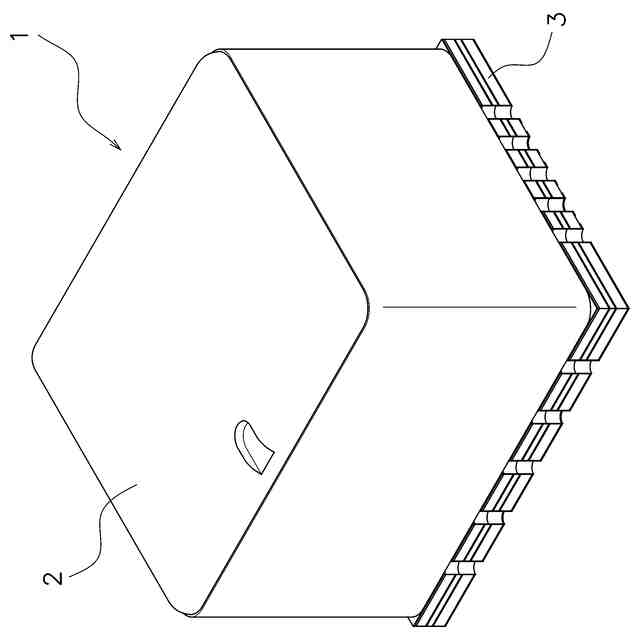

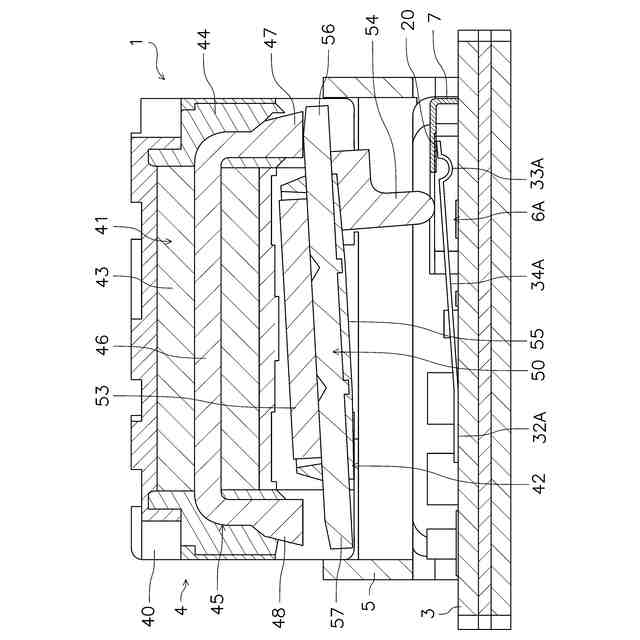

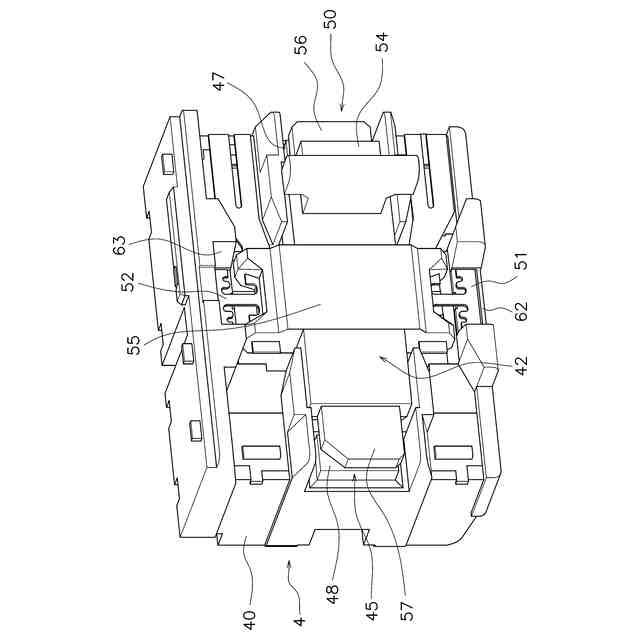

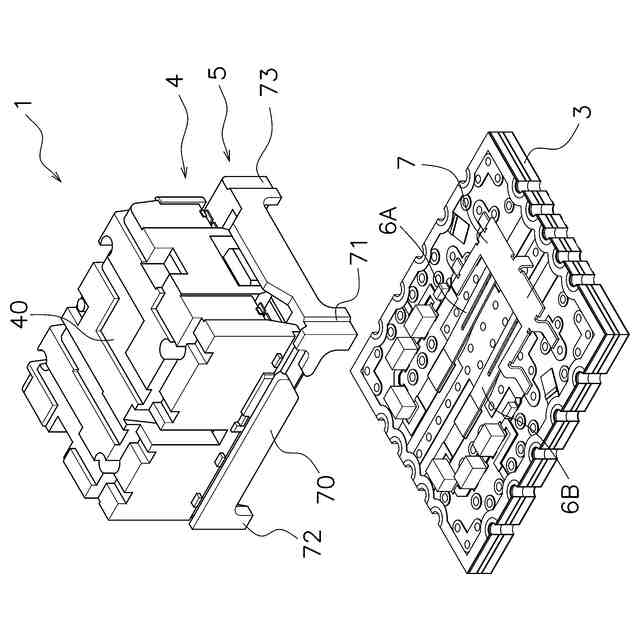

【図面の簡単な説明】
（【００１１】以降は省略されています）
