公開番号2025083513
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025040923,2024063783
出願日2025-03-14,2020-06-02
発明の名称操作装置および操作装置の制御部の制御方法
出願人オムロン株式会社
代理人個人
主分類G06F 3/02 20060101AFI20250523BHJP(計算;計数)
要約【課題】省電力化を図ることが可能な操作装置および操作装置の制御方法を提供する。

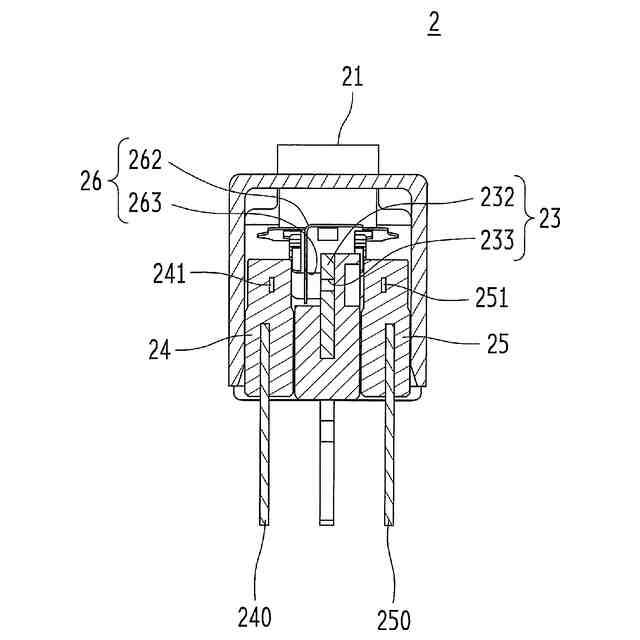

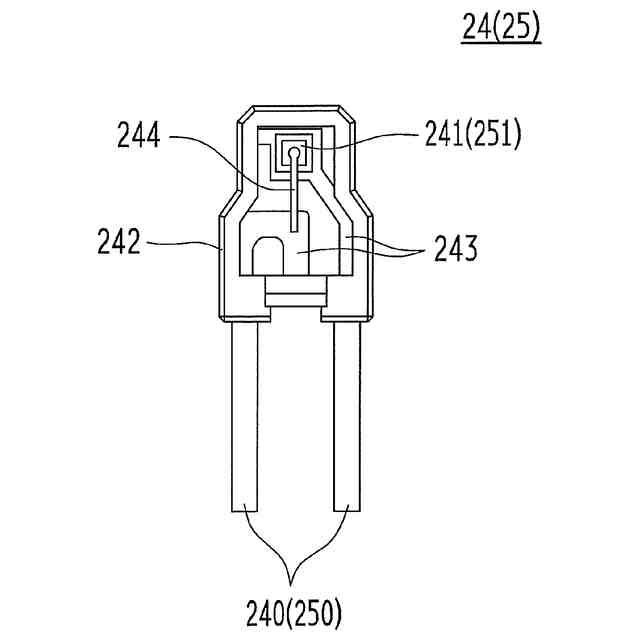

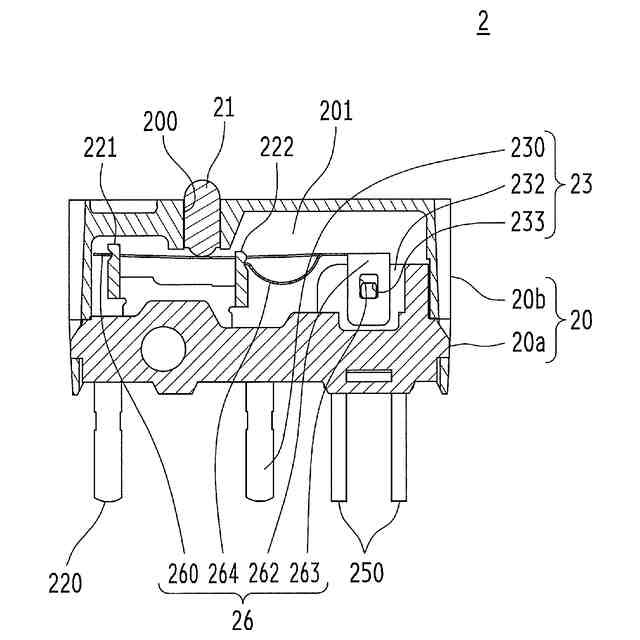

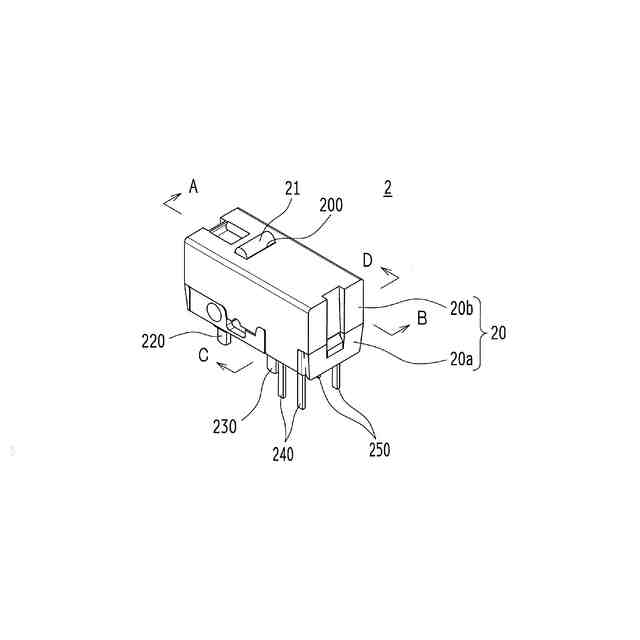

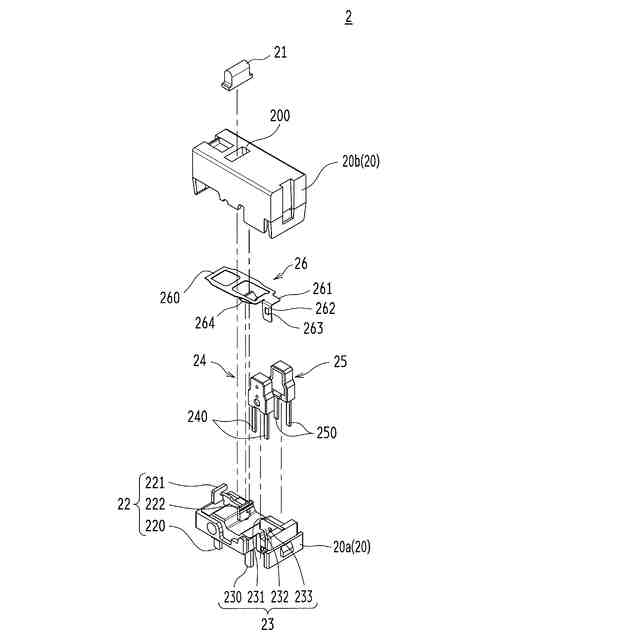

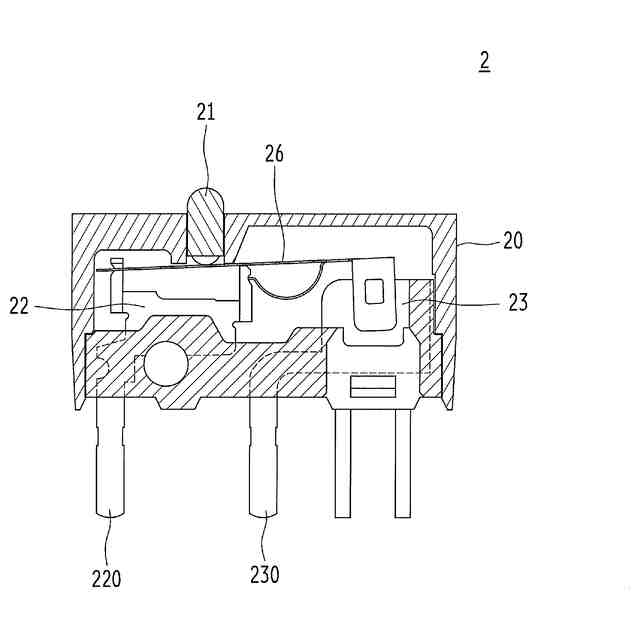

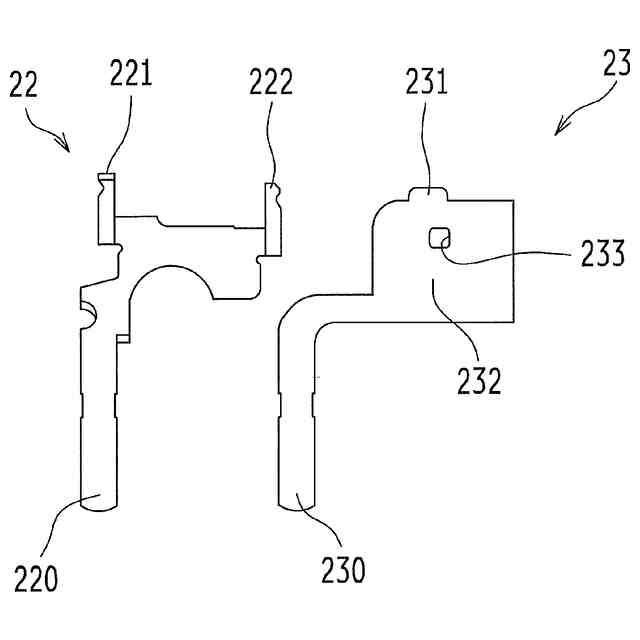

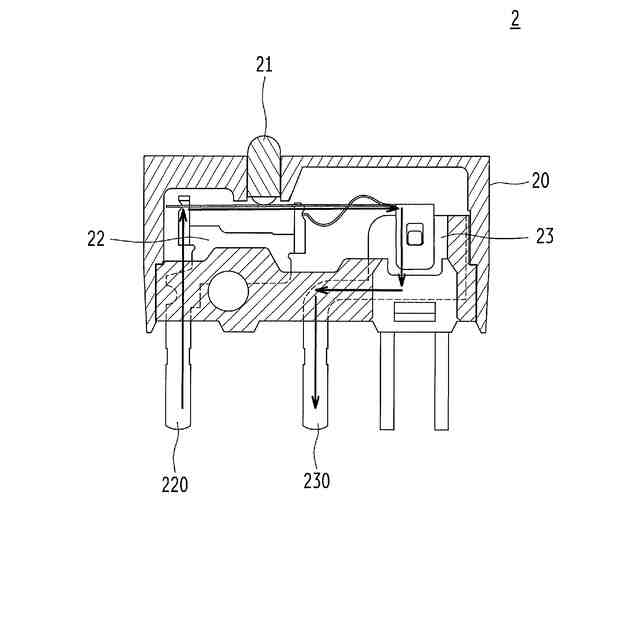

【解決手段】操作装置は、制御部を備え、有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容できる操作装置であって、前記制御部は、前記有接点機構の端子に配線されるとともに、前記無接点機構の端子と配線され、前記無接点機構への通電を制御し、前記有接点機構の状態の変化と前記無接点機構の状況の変化を判定することに基づいてオン出力とオフ出力とを切り替え、前記オフ出力のときに前記有接点機構の接点接触または前記無接点機構の検出有りを判定した場合にオン出力に切り替え、その後に前記無接点機構への通電を停止し、前記有接点機構の接点離隔を判定した場合にオフ出力に切り替え、前記無接点機構への通電を再開する。

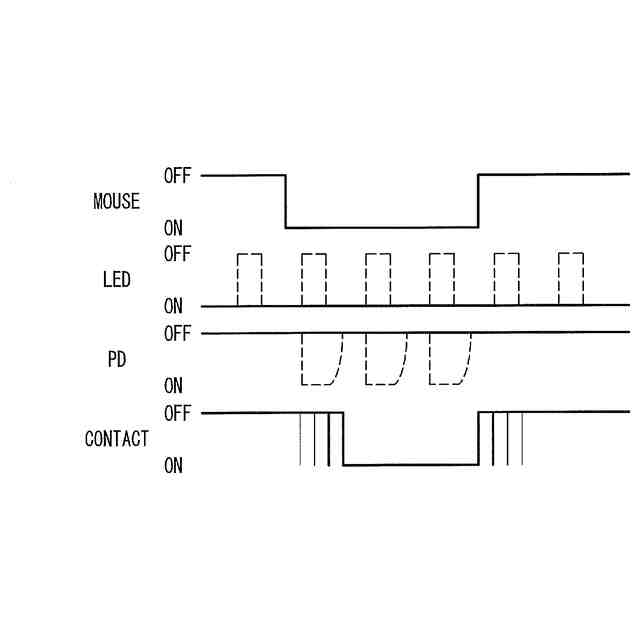

【選択図】図16
特許請求の範囲【請求項1】
制御部を備え、有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容できる操作装置であって、
前記制御部は、
前記有接点機構の端子に配線されるとともに、前記無接点機構の端子と配線され、前記無接点機構への通電を制御し、
前記有接点機構の状態の変化と前記無接点機構の状況の変化とを判定することに基づいてオン出力とオフ出力とを切り替え、
前記オフ出力のときに前記有接点機構の接点接触または前記無接点機構の検出有りを判定した場合にオン出力に切り替え、その後に前記無接点機構への通電を停止し、前記有接点機構の接点離隔を判定した場合にオフ出力に切り替え、前記無接点機構への通電を再開する、
ことを特徴とする操作装置。
続きを表示(約 1,400 文字)【請求項2】
制御部を備え、有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容できる操作装置であって、
前記制御部は、
前記有接点機構の端子に配線されるとともに、前記無接点機構の端子と配線され、前記無接点機構への通電を制御し、
前記有接点機構の状態の変化または前記無接点機構の状況の変化を判定することに基づいてオン出力とオフ出力とを切り替え可能であり、
前記無接点機構への通電を常時停止し、前記有接点機構の接点接触を判定した場合に前記オン出力し、前記有接点機構の接点離隔を判定した場合に前記オフ出力する、
ことを特徴とする操作装置。
【請求項3】
制御部を備え、有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容できる操作装置であって、
前記制御部は、
前記有接点機構の端子に配線されるとともに、前記無接点機構の端子と配線され、前記無接点機構へ通電し、
前記有接点機構の状態の変化と前記無接点機構の状況の変化とを判定するとともに、その判定に基づいてオン出力とオフ出力とを切り替え、
前記オン出力のときには、前記無接点機構への通電を停止する期間を設け、前記有接点機構の接点の離隔状態になったと判定した場合に、前記オン出力から前記オフ出力に切り替える、
ことを特徴とする操作装置。
【請求項4】
有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容した操作装置が備える制御部であって、前記有接点機構の端子と配線されるとともに前記無接点機構の端子と配線され、前記有接点機構の状態の変化と前記無接点機構の状況の変化とを判定することに基づいて外部の機器へのオン出力とオフ出力とを切り替え、無接点機構への通電を制御する操作装置の制御部の制御方法であって、
前記オフ出力のときに前記有接点機構の接点接触または前記無接点機構の検出有りを判定した場合には前記オン出力に切り替え、
その後、前記無接点機構への通電を停止し、
前記有接点機構の接点離隔を判定した場合に前記オフ出力に切り替え、前記無接点機構への通電を再開する、
ことを特徴とする操作装置の制御部の制御方法。
【請求項5】
有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容した操作装置が備える制御部であって、前記有接点機構の端子と配線されるとともに前記無接点機構の端子と配線され、前記有接点機構の状態の変化または前記無接点機構の状況の変化とを判定することに基づいて外部の機器へのオン出力とオフ出力とを切り替え、無接点機構への通電を制御する操作装置の制御部の制御方法であって、
前記無接点機構への通電中には、前記無接点機構の検出有りを判定した場合に前記オン出力に切替可能な制御をするモードと、前記無接点機構への通電を常時停止するモードと、を有し、
前記無接点機構への通電を常時停止するモードにおいては、前記有接点機構の接点接触を判定した場合に前記オン出力し、前記有接点機構の接点離隔を判定した場合に前記オフ出力する、
ことを特徴とする操作装置の制御部の制御方法。

発明の詳細な説明【技術分野】
【0001】
本発明は、操作装置および操作装置の制御部の制御方法に関する。
続きを表示(約 1,900 文字)【背景技術】
【0002】

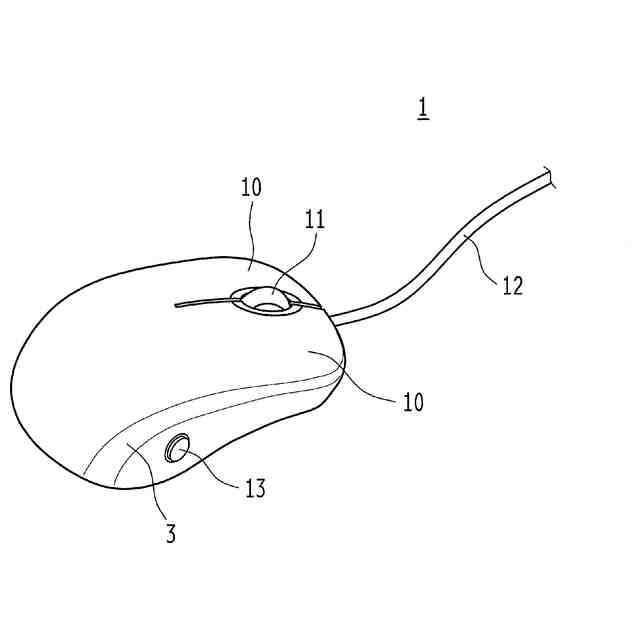

コンピュータ等の電子機器への入力装置として、マイクロスイッチ等のスイッチを備えたマウス等の操作装置が普及している。特に、昨今では、eスポーツと呼ばれるコンピュータゲームに使用するマウスに対して様々な特性が求められている。例えば、特許文献1には、マウスのスイッチとして適用可能なマイクロスイッチが開示されている。特許文献1に開示されているマイクロスイッチには発光素子、受光素子等の光学素子が使用されており、光学素子にて回路を開閉している。
【先行技術文献】
【特許文献】
【0003】
国際公開第2016/112842号
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に開示されているような光学素子にて回路を開閉するスイッチは、素子に対して常時又は断続的に通電する必要があるため、電力の消費量が増大するという問題がある。
【0005】
本発明は斯かる事情に鑑みてなされたものであり、素子の電力消費量を低減することが可能なスイッチの提供を主たる目的とする。
【0006】
また、本発明は、そのようなスイッチを用いた操作装置の提供を他の目的とする。
【課題を解決するための手段】
【0007】
上記課題を解決するために、本願記載の操作装置は、制御部を備え、有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容できる操作装置であって、前記制御部は、前記有接点機構の端子に配線されるとともに、前記無接点機構の端子と配線され、前記無接点機構への通電を制御し、前記有接点機構の状態の変化と前記無接点機構の状況の変化とを判定することに基づいてオン出力とオフ出力とを切り替え、前記オフ出力のときに前記有接点機構の接点接触または前記無接点機構の検出有りを判定した場合にオン出力に切り替え、その後に前記無接点機構への通電を停止し、前記有接点機構の接点離隔を判定した場合にオフ出力に切り替え、前記無接点機構への通電を再開する、ことを特徴とする。
【0008】
更に、本願記載の操作装置は、制御部を備え、有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容できる操作装置であって、前記制御部は、前記有接点機構の端子に配線されるとともに、前記無接点機構の端子と配線され、前記無接点機構への通電を制御し、前記有接点機構の状態の変化または前記無接点機構の状況の変化を判定することに基づいてオン出力とオフ出力とを切り替え可能であり、前記無接点機構への通電を常時停止し、前記有接点機構の接点接触を判定した場合に前記オン出力し、前記有接点機構の接点離隔を判定した場合に前記オフ出力する、ことを特徴とする。
【0009】
また、本願記載の操作装置は、制御部を備え、有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容できる操作装置であって、前記制御部は、前記有接点機構の端子に配線されるとともに、前記無接点機構の端子と配線され、前記無接点機構へ通電し、前記有接点機構の状態の変化と前記無接点機構の状況の変化とを判定するとともに、その判定に基づいてオン出力とオフ出力とを切り替え、前記オン出力のときには、前記無接点機構への通電を停止する期間を設け、前記有接点機構の接点の離隔状態になったと判定した場合に、前記オン出力から前記オフ出力に切り替える、ことを特徴とする。
【0010】
また、本願記載の操作装置の制御部の制御方法は、有接点機構の接点接離の状態が変化するともに無接点機構の検出有無の状況が変化するスイッチを収容した操作装置が備える制御部であって、前記有接点機構の端子と配線されるとともに前記無接点機構の端子と配線され、前記有接点機構の状態の変化と前記無接点機構の状況の変化とを判定することに基づいて外部の機器へのオン出力とオフ出力とを切り替え、無接点機構への通電を制御する制御部の制御方法であって、前記オフ出力のときに前記有接点機構の接点接触または前記無接点機構の検出有りを判定した場合には前記オン出力に切り替え、その後、前記無接点機構への通電を停止し、前記有接点機構の接点離隔を判定した場合に前記オフ出力に切り替え、前記無接点機構への通電を再開することを特徴とする。
(【0011】以降は省略されています)
