公開番号2025017417
公報種別公開特許公報(A)
公開日2025-02-06
出願番号2023120424
出願日2023-07-25
発明の名称傘
出願人株式会社秋本製作所
代理人個人,個人,個人,個人
主分類A45B 25/22 20060101AFI20250130BHJP(手持品または旅行用品)
要約【課題】傘において、風圧に対する親骨のバタつきを抑制できる技術を提供すること。
【解決手段】上ロクロ(22)及び下ロクロ(23)を有する中軸(21)と、前記上ロクロ(22)に対して周方向に複数設けられる親骨(3)であって、基端が前記上ロクロ(22)に回動可能に接続される内骨(31)と、前記内骨(31)に対して傘(1)の内側及び外側に折曲可能に接続され、前記傘(1)の拡開時に基準位置への復元力が付与されるとともに、繊維系フィラーを含む熱可塑性樹脂により形成されて先細り形状を有することで、風圧に対し、前記内骨(31)に対して折れ曲がることに加えて撓ることができる外骨(32)と、を備える親骨(3)と、前記下ロクロ(23)に対して周方向に複数設けられ、基端が前記下ロクロ(23)に回動可能に接続され、先端が前記内骨(31)の先端部に接続される受骨(4)と、を備える傘(1)。
【選択図】図1
特許請求の範囲【請求項１】
上ロクロ及び下ロクロを有する中軸と、
前記上ロクロに対して周方向に複数設けられる親骨であって、
基端が前記上ロクロに回動可能に接続される内骨と、
前記内骨に対して傘の内側及び外側に折曲可能に接続され、前記傘の拡開時に基準位置への復元力が付与されるとともに、繊維系フィラーを含む熱可塑性樹脂により形成されて先細り形状を有することで、風圧に対し、前記内骨に対して折れ曲がることに加えて撓ることができる外骨と、を備える親骨と、
前記下ロクロに対して周方向に複数設けられ、基端が前記下ロクロに回動可能に接続され、先端が前記内骨の先端部に回動可能に接続される受骨と、
を備える傘。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の傘において、
前記外骨の長さは、前記内骨の長さに対して１２０％以上である傘。
【請求項３】
請求項１に記載の傘において、
前記外骨は、中実で、断面形状は前記傘の内側及び外側方向に扁平である傘。
【請求項４】
請求項１に記載の傘において、
前記内骨は金属製である傘。
【請求項５】
請求項１に記載の傘において、
前記親骨の延びる方向において、前記内骨と前記受骨との接続点から前記内骨と前記外骨との接続中心までの距離は、前記親骨の長さの１／３０以下である傘。
【請求項６】
請求項１から請求項３、及び請求項５のいずれか一つに記載の傘において、
前記内骨は、
基端が前記上ロクロに回動可能に接続される内骨本体と、
樹脂製で、前記内骨本体に固定され、前記外骨及び前記受骨が回動可能に接続される支点継手と、を備える傘。
【請求項７】
請求項６に記載の傘において、
前記外骨は、前記中軸の軸方向に直交する第１方向の両側に延びる軸部を備え、
前記支点継手の先端部には、前記軸部を回動可能に受ける軸受部を備える一対の腕部と、前記外骨の回動時に前記外骨の前記基端部の外面を抑え、前記外骨に基準位置への復元力を付与するヒンジバネと、が形成されている傘。
【請求項８】
請求項６に記載の傘において、
前記外骨は、前記中軸の軸方向に直交する第１方向の両側に延びる軸部を備え、
前記支点継手には、前記軸部を回動可能に受ける軸受部を備える一対の腕部が形成され、
少なくとも一方の前記軸部は、前記軸受部を通って前記腕部の外側まで延び、
前記軸部に嵌められるコイル部と、前記コイル部から延びて前記内骨に接続する第１腕部と、前記コイル部から延びて前記外骨に接続する第２腕部とを備え、前記外骨に基準位置への復元力を付与するねじりコイルバネを備える傘。
【請求項９】
請求項１から請求項５のいずれか一つに記載の傘において、
前記外骨は、前記中軸の軸方向に直交する第１方向の両側に延びる軸部を備え、
前記内骨の先端部には、前記軸部を回動可能に受ける軸受部を備える一対の腕部が形成され、
少なくとも一方の前記軸部は、前記軸受部を通って前記腕部の外側まで延び、
前記軸部に嵌められるコイル部と、前記コイル部から延びて前記内骨に接続する第１腕部と、前記コイル部から延びて前記外骨に接続する第２腕部とを備え、前記外骨に基準位置への復元力を付与するねじりコイルバネを備える傘。
【請求項１０】
請求項１から請求項５のいずれか一つに記載の傘において、
前記外骨を前記内骨から離れた状態で前記内骨に接続し、前記外骨に前記復元力を付与する波形棒状バネを備え、
前記波形棒状バネは、第１端側が前記内骨に接続され、第２端側が前記外骨に接続され、中央部に、前記第２端側の変形に対して前記第２端側に復元力を付与する波形部が形成されている傘。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、傘に関する。
続きを表示（約 5,600 文字）【背景技術】
【０００２】
従来、上ロクロから放射状に延びる親骨の中間にコイルバネを設け、風圧に対して親骨を復帰可能に折曲させ、風圧を受け流すようにした傘がある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２０６５０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の傘は、既存の傘の親骨の中間にコイルバネを設けただけであり、風圧を大きく柔らかく受け流すことができず、風圧に対し、親骨がバタつきやすい。
【課題を解決するための手段】
【０００５】
本発明は、例えば以下の通りである。以下では、図面の符号を参照のために用いている。
〔１〕図１を参照し、上ロクロ（２２）及び下ロクロ（２３）を有する中軸（２１）と、
前記上ロクロ（２２）に対して周方向に複数設けられる親骨（３）であって、
基端が前記上ロクロ（２２）に回動可能に接続される内骨（３１）と、
前記内骨（３１）に対して傘（１）の内側及び外側に折曲可能に接続され、前記傘（１）の拡開時に基準位置への復元力が付与されるとともに、繊維系フィラーを含む熱可塑性樹脂により形成されて先細り形状を有することで、風圧に対し、前記内骨（３１）に対して折れ曲がることに加えて撓ることができる外骨（３２）と、を備える親骨（３）と、
前記下ロクロ（２３）に対して周方向に複数設けられ、基端が前記下ロクロ（２３）に回動可能に接続され、先端が前記内骨（３１）の先端部に回動可能に接続される受骨（４）と、
を備える傘（１）。
〔２〕〔１〕に記載の傘（１）において、
前記外骨（３２）の長さは、前記内骨（３１）の長さに対して１２０％以上である傘（１）。
〔３〕図５を参照し、〔１〕に記載の傘（１）において、
前記外骨（３２）は、中実で、断面形状は前記傘（１）の内側及び外側方向に扁平である傘（１）。
〔４〕〔１〕に記載の傘（１）において、
前記内骨（３１）は金属製である傘（１）。
〔５〕図６を参照し、〔１〕に記載の傘（１）において、
前記親骨（３）の延びる方向において、前記内骨（３１）と前記受骨（４）との接続点（Ｆ）から前記内骨（３１）と前記外骨（３２）との接続中心（Ｓ）までの距離（Ｈ）は、前記親骨（３）の長さの１／３０以下である傘（１）。
〔６〕図１０を参照し、〔１〕から〔３〕、及び〔５〕のいずれか一つに記載の傘（１）において、
前記内骨（３１）は、
基端が前記上ロクロ（２２）に回動可能に接続される内骨本体（３１０）と、
樹脂製で、前記内骨本体（３１０）に固定され、前記外骨（３２）及び前記受骨（４）が回動可能に接続される支点継手（５３）と、を備える傘（１）。
〔７〕図１１を参照し、〔６〕に記載の傘（１）において、
前記外骨（３２）は、前記中軸（２１）の軸方向に直交する第１方向の両側に延びる軸部（３２１）を備え、
前記支点継手（５３）の先端部には、前記軸部（３２１）を回動可能に受ける軸受部（３１２，３１２Ａ）を備える一対の腕部（３１１）と、前記外骨（３２）の回動時に前記外骨（３２）の前記基端部の外面を抑え、前記外骨（３２）に基準位置への復元力を付与するヒンジバネ（５２１，５２２）と、が形成されている傘（１）。
〔８〕図１１を参照し、〔６〕に記載の傘（１）において、
前記外骨（３２）は、前記中軸（２１）の軸方向に直交する第１方向の両側に延びる軸部（３２１）を備え、
前記支点継手（５３）には、前記軸部（３２１）を回動可能に受ける軸受部（３１２，３１２Ａ）を備える一対の腕部（３１１）が形成され、
少なくとも一方の前記軸部（３２１）は、前記軸受部（３１２，３１２Ａ）を通って前記腕部（３１１）の外側まで延び、
前記軸部（３２１）に嵌められるコイル部（５１１）と、前記コイル部（５１１）から延びて前記内骨（３１）に接続する第１腕部（５１２）と、前記コイル部（５１１）から延びて前記外骨（３２）に接続する第２腕部（５１３）とを備え、前記外骨（３２）に基準位置への復元力を付与するねじりコイルバネ（５１）を備える傘（１）。
〔９〕図７を参照し、〔１〕から〔５〕のいずれか一つに記載の傘（１）において、
前記外骨（３２）は、前記中軸（２１）の軸方向に直交する第１方向の両側に延びる軸部（３２１）を備え、
前記内骨（３１）の先端部には、前記軸部（３２１）を回動可能に受ける軸受部（３１２，３１２Ａ）を備える一対の腕部（３１１）が形成され、
少なくとも一方の前記軸部（３２１）は、前記軸受部（３１２，３１２Ａ）を通って前記腕部（３１１）の外側まで延び、
前記軸部（３２１）に嵌められるコイル部（５１１）と、前記コイル部（５１１）から延びて前記内骨（３１）に接続する第１腕部（５１２）と、前記コイル部（５１１）から延びて前記外骨（３２）に接続する第２腕部（５１３）とを備え、前記外骨（３２）に基準位置への復元力を付与するねじりコイルバネ（５１）を備える傘（１）。
〔１０〕図１２を参照し、〔１〕から〔５〕のいずれか一つに記載の傘（１）において、
前記外骨（３２）を前記内骨（３１）から離れた状態で前記内骨（３１）に接続し、前記外骨（３２）に前記復元力を付与する波形棒状バネ（５４）を備え、
前記波形棒状バネ（５４）は、第１端側が前記内骨（３１）に接続され、第２端側が前記外骨（３２）に接続され、中央部に、前記第２端側の変形に対して前記第２端側に復元力を付与する波形部（５２１）が形成されている傘（１）。
〔１１〕図１３を参照し、〔１〕から〔５〕のいずれか一つに記載の傘（１）において、
前記親骨（３）は、第１端が前記内骨（３１）の先端面から前記内骨（３１）の内部に挿入された状態で前記内骨（３１）に固定され、第２端が前記外骨（３２）に接続され、前記外骨（３２）を前記内骨（３１）から離れた状態で前記内骨（３１）に接続し、前記外骨（３２）に基準位置への復元力を付与するコイルバネ（５６）を備える傘（１）。
〔１２〕図１０を参照し、親骨（３）の先端側を構成する外骨（３２）が、前記親骨（３）の基端側を構成する内骨（３１）に対して傘（１）の内側及び外側に折曲可能に接続され、前記傘（１）の拡開時に基準位置への復元力が付与され、受骨（４）の先端が前記内骨（３１）の先端部に接続される前記傘（１）に用いられる支点継手（５３）であって、
前記内骨（３１）は、基端が前記傘（１）の中軸（２１）に回動可能に接続される内骨本体（３１０）と、前記支点継手（５３）とを備え、
前記支点継手（５３）は、樹脂製で、前記内骨本体（３１０）の先端に固定され、前記外骨（３２）及び前記受骨（４）が回動可能に接続される支点継手（５３）。
〔１３〕図１１を参照し、〔１２〕に記載の支点継手（５３）において、
前記外骨（３２）は、前記中軸（２１）の軸方向に直交する第１方向の両側に延びる軸部（３２１）を備え、
前記支点継手（５３）には、前記軸部（３２１）を回動可能に受ける軸受部（３１２，３１２Ａ）を備える一対の腕部（３１１）と、前記外骨（３２）の回動時に前記外骨（３２）の前記基端部の外面を抑え、前記外骨（３２）に基準位置への復元力を付与するヒンジバネ（５２１，５２２）と、が形成されている支点継手（５３）。
〔１４〕図１１を参照し、〔１２〕に記載の支点継手（５３）において、
前記外骨（３２）は、前記中軸（２１）の軸方向に直交する第１方向の両側に延びる軸部（３２１）を備え、
前記支点継手（５３）には、前記軸部（３２１）を回動可能に受ける軸受部（３１２，３１２Ａ）を備える一対の腕部（３１１）が形成され、
少なくとも一方の前記軸部（３２１）は、前記軸受部（３１２，３１２Ａ）を通って前記腕部（３１１）の外側まで延び、
ねじりコイルバネ（５１）のコイル部（５１１）が前記軸部（３２１）に嵌められ、前記ねじりコイルバネ（５１）の前記コイル部（５１１）から延びる第１腕部（５１２）が前記支点継手（５３）に接続し、前記ねじりコイルバネ（５１）の前記コイル部（５１１）から延びる第２腕部（５１３）が前記外骨（３２）に接続し、前記外骨（３２）に基準位置への復元力を付与する支点継手（５３）。
【図面の簡単な説明】
【０００６】
傘の概略構成図である。
傘を下方から見た斜視図である。
ダボの構造を説明するための拡大図。
無風時～強風時の外骨の可変状態を説明するための図である。
図５（Ａ）は、断面円形の外骨を示す斜視図である。図５（Ｂ）は、断面が、扁平した円形の外骨を示す斜視図である。
図６（Ａ）は、接続中心、接続点、支持構造を説明するための図である。図６（Ｂ）は、軸を用いた内骨と外骨の接続方法を示す図である。図６（Ｃ）は、弾性部材を用いた内骨と外骨の接続方法を示す図である。
図７（Ａ）は、内骨及び外骨の接続機構において、接触接続とねじりコイルバネを組み合わせたものを示す側面図である。図７（Ｂ）は、該接続機構を示す横断面図である。
図８（Ａ）は、図７の接続機構において穴部の一部が開放された受け部となっている接続機構を示す側面図である。図８（Ｂ）は、該接続機構を示す横断面図である。

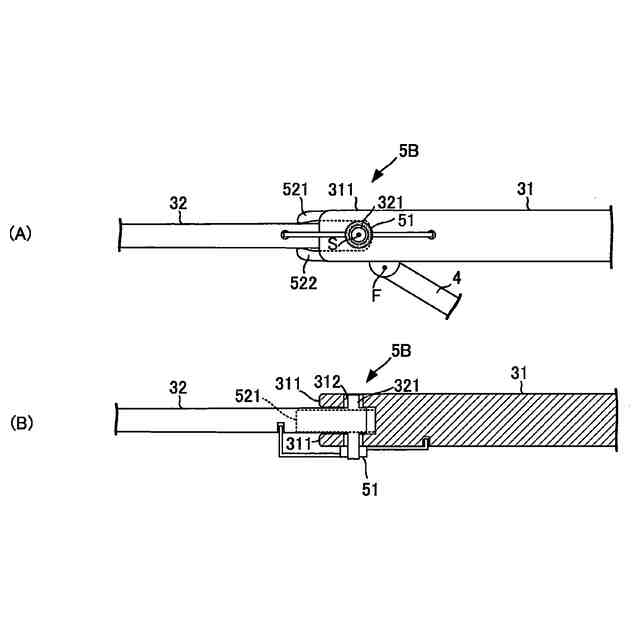

図９（Ａ）は、ヒンジバネを図７の接続機構に付加した接続機構を示す側面図である。図９（Ｂ）は、該接続機構を示す横断面図である。
図１０（Ａ）は、図７の接続機構における内骨の先端部を支点継手とした接続機構を示す側面図である。図１０（Ｂ）は、該接続機構を示す横断面図である。
図１１（Ａ）は、図９の接続機構における内骨の先端部を支点継手とした接続機構を示す側面図である。図１１（Ｂ）は、該接続機構を示す横断面図である。
図１２（Ａ）は、非接触接続と波形棒状バネを組み合わせた接続機構を示す側面図である。図１２（Ｂ）は、該接続機構を示す横断面図である。
図１３（Ａ）は、非接触接続と円筒コイルバネを組み合わせた接続機構を示す側面図である。図１３（Ｂ）は、該接続機構を示す横断面図である。
【発明を実施するための形態】
【０００７】
（１．傘１の基本構成）
図１は、傘１の概略構成図である。本明細書では、図１の上下を上下として説明する。
傘１は、中軸２、親骨３、受骨４を備える。
中軸２は、中軸本体２１と、上ロクロ２２及び下ロクロ２３を有し、下端に、使用者が握るハンドル２４が設けられる。
【０００８】
中軸本体２１は、長手状、かつ円柱状である。
上ロクロ２２は、中軸本体２１の上部に固定される。
下ロクロ２３は、傘１が閉じた状態では、中軸本体２１の下部にある下はじき２６により保持される。傘１を開く際には、下はじき２６の保持解除操作が行われ、下ロクロ２３は、中軸本体２１上を移動可能となる。そして、中軸本体２１において下はじき２６よりも上方で上ロクロ２２よりも下方に設けられた上はじき２５による保持位置まで、下ロクロ２３は、使用者により上方へスライドする。または、下ロクロ２３は、付勢部材による上方への付勢力により止め鋲２３１に当接するまで（上はじき２５による保持位置まで）、上方へスライドする。そして、下ロクロ２３が上はじき２５に該位置で保持されることにより、図１に示すように、傘１は開いた状態（拡開状態）となる。傘１を閉じる場合、使用者は、上はじき２５の保持解除操作を行い、下ロクロ２３を下はじき２６による保持位置まで下方にスライドさせ、下ロクロ２３が下はじき２６によりその位置で保持されることで、傘１が閉じた状態となる。
【０００９】
親骨３は、上ロクロ２２に対して周方向に複数設けられ（図２参照）、その数は適宜であり例えば８本ある。親骨３は、先端側が、少なくとも傘１の内側及び外側に折れ曲がり、傘１に対する風圧を逃がすことができるようになっている。このような親骨３間に亘ってシート７（図２）が張られている。外骨３２を内骨３１に対して上下に折れ曲がり、かつ元の姿勢に復帰可能にすることで、傘１にかかる風圧を逃がすことができる。また、各外骨３２が上側に折れ曲がってしまい、傘１がいわゆるオチョコとなってしまうことを防ぐことができる。
【００１０】
シート７は、各親骨３の変形に追従できる伸縮性を有し、２０％以上の伸縮性を有することが好ましい。シート７は、中心部が中軸本体２１の上端部である石づき２１１に通され、石づき２１１、各親骨３の延びる方向における複数個所、及び親骨３の先端に嵌められるつゆ先３３に、縫い合わせ、または接着等により接続される。親骨３は、傘１の拡開時には、外側に凸となるように湾曲し（図４）、水平面からの傾斜角θ（図４（Ａ））は例えば１０°となる。
（【００１１】以降は省略されています）
