公開番号2025011587
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023113780
出願日2023-07-11
発明の名称トロエレベータ
出願人三鈴工機株式会社
代理人個人,個人,個人
主分類A21C 9/00 20060101AFI20250117BHJP(ベイキング;生地製造または加工の機械あるいは設備;ベイキングの生地)
要約【課題】検知センサーの作動により、実際に容器ホルダが傾く前に、容器ホルダの昇降を停止する。
【解決手段】縦方向に平行に設けた縦フレーム11と、被収納物を収納するパン生地用容器(ドウボックス)31と、縦フレーム11間で、パン生地用容器(ドウボックス)31を保持する容器ホルダ32と、縦フレーム11にそれぞれ設け、軸回転により容器ホルダ32を昇降する回転軸(スクリュー)12と、容器ホルダ32の傾斜を検知し、警告を伝送する検知センサー41と、を備え、検知センサー41は、それぞれの回転軸(スクリュー)12の回転を検出し、回転軸(スクリュー)12の回転検出が、どちらかだけになったら、容器ホルダの傾斜と検知し、警告を伝送する、ことを特徴とするトロエレベータ。
【選択図】図5
特許請求の範囲【請求項１】
縦方向に平行に設けた縦フレームと、
被収納物を収納するパン生地用容器(ドウボックス)と、
縦フレーム間で、パン生地用容器(ドウボックス)を保持する容器ホルダと、
縦フレームにそれぞれ設け、軸回転により容器ホルダを昇降する回転軸と、
容器ホルダの傾斜を検知し、警告を伝送する検知センサー
を備えることを特徴とするトロエレベータ。
続きを表示（約 220 文字）【請求項２】
回転軸の回転を検出し、
回転軸の回転検出ができなくなったら、容器ホルダの傾斜と検知し、警告を伝送する検知センサー
を備えることを特徴とする請求項１記載のトロエレベータ。
【請求項３】
それぞれの回転軸の回転を検出し、
回転軸の回転検出が、どちらかだけになったら、容器ホルダの傾斜と検知し、警告を伝送する検知センサー
を備えることを特徴とする請求項１記載のトロエレベータ。

発明の詳細な説明【技術分野】
【０００１】
本発明はトロエレベータに係る。詳細には、トロエレベータ安全装置にかかる。更に詳細には、パン生地(ドウ)はパン生地用容器(ドウボックス)に収納して搬送するが、パン生地用容器を昇降するに使用する容器ホルダ(昇降台)を昇降するトロエレベータにおいて、容器ホルダの傾きを検知し、トロエレベータの駆動を停止するトロエレベータの安全装置に係る。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
動力伝達部を構成する部品が損傷等した際に容器ホルダの昇降を停止させることで、部品の損傷等を迅速に把握でき且つ重大な人身事故の発生を防止するとされるリフターとして、特許文献１記載発明が知られている。
同発明は、「左右のコラムと、左右の前記コラムの間に配置されて容器を保持する容器ホルダと、を備え、左右の前記コラムには、スクリューシャフトが回転可能に設けられており、前記スクリューシャフトには、前記容器ホルダに連結されるスクリューナットが螺合されており、動力伝達部により１つのモータの動力を左右の前記コラムの各前記スクリューシャフトに伝達して各前記スクリューシャフトの回転により前記容器ホルダを昇降させるリフターであって、
前記容器ホルダの側面には、ボスが設けられており、
前記スクリューナットに取り付けられるナットハウジングの外周面には、前記ボスの中心孔に嵌入される支持軸が設けられており、
前記ボスに対する前記支持軸の嵌入長さが８０～１２０ｍｍであり、
前記動力伝達部を構成する部品が損傷した際に左右の前記コラムにおいて一方の前記スクリューシャフトのみに前記モータの動力が伝達される状況において、前記容器ホルダが水平に対して傾いた状態で停止されることを特徴とするリフター。」からなる。
【先行技術文献】
【特許文献】
【０００３】
特許第７１５０３６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１記載発明に係るリフターでは、容器ホルダが水平に対して傾いた状態で停止する。すなわち、容器ホルダが水平に対して傾かないと停止しなかった。
【課題を解決するための手段】
【０００５】
この発明のトロエレベータは、
縦方向に平行に設けた縦フレームと、
被収納物を収納するパン生地用容器(ドウボックス)と、
縦フレーム間で、パン生地用容器(ドウボックス)を保持する容器ホルダと、
縦フレームにそれぞれ設け、軸回転により容器ホルダを昇降する回転軸(スクリュー)と、
容器ホルダの傾斜を検知し、警告を伝送する検知センサー
を備える。
【０００６】
この発明のトロエレベータは、更に、
回転軸(スクリュー)の回転を検出し、
回転軸の回転検出ができなくなったら、容器ホルダの傾斜と検知し、警告を伝送する検知センサー
を備える。
【０００７】
この発明のトロエレベータは、更に、
それぞれの回転軸の回転を検出し、
回転軸の回転検出が、どちらかだけになったら、容器ホルダ(昇降台)の傾斜と検知し、警告を伝送する検知センサー
を備える。
【発明の効果】
【０００８】
検知センサーの作動により、実際に容器ホルダが傾く前に、すなわち、容器ホルダが水平に対して傾いた状態で停止する前に、容器ホルダの昇降を停止する。
【図面の簡単な説明】
【０００９】
この発明の実施の形態に構成されたトロエレベータの正面図である。
この発明の実施の形態に構成されたトロエレベータの左側面図である。

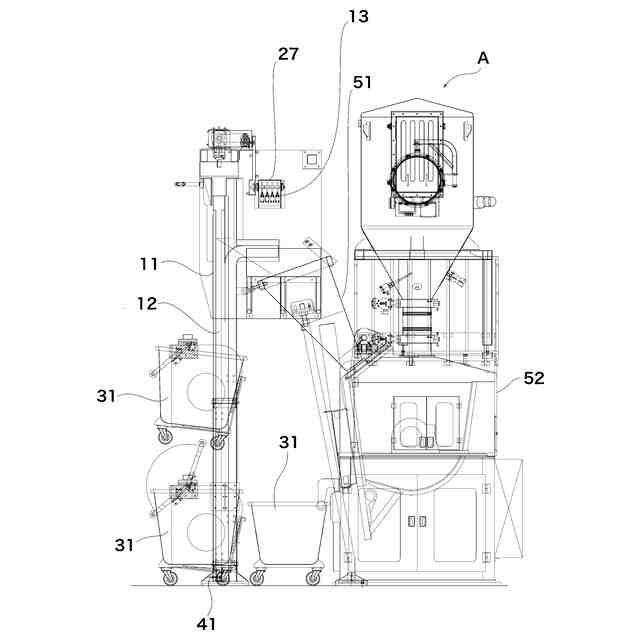

この発明の実施の形態に構成されたトロエレベータの右側面図である。

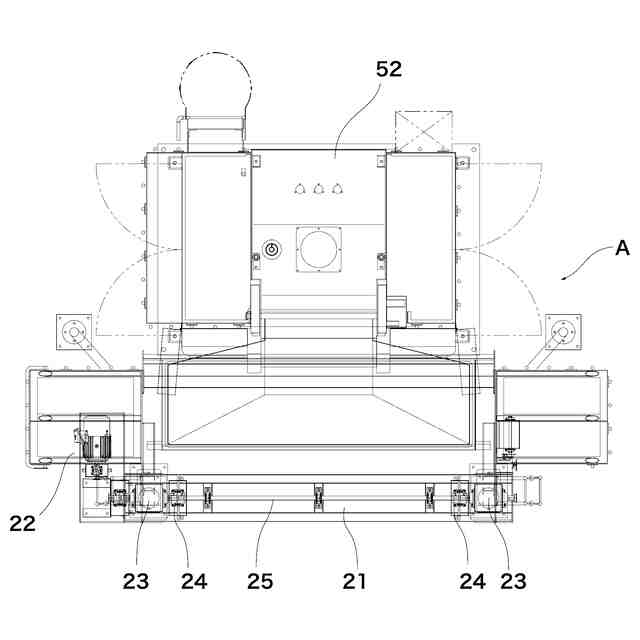

この発明の実施の形態に構成されたトロエレベータの平面図である。
この発明の実施の形態に係るトロエレベータの正面図である。

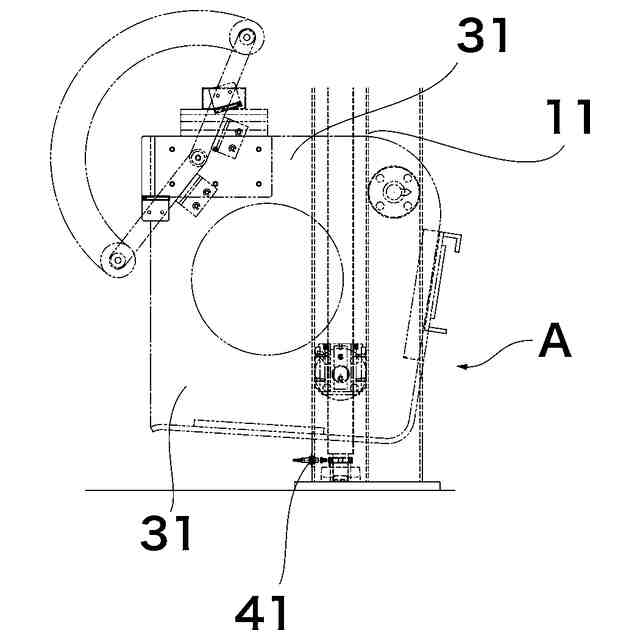

この発明の実施の形態に係るトロエレベータの図５の右側面図である。
【発明を実施するための形態】
【００１０】
図面にしたがって、この発明の実施例について説明する。
Ａは、この発明の実施例に係るトロエレベータである。
１１は、縦フレームである。縦フレーム１１は、コラムともいう。縦フレーム１１は、２本からなり、相互に平行に垂直に立て、例えば食品工場内のパン生地（ドウ）搬送ラインに設置する。１２は、回転軸(スクリュー)である。回転軸(スクリュー)１２は、縦フレーム１１内を上下に貫通させる。
２１は、横フレームである。横フレーム２１は、縦フレーム１１間を上部で連結する。
（【００１１】以降は省略されています）
