公開番号2025005593
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023105818
出願日2023-06-28
発明の名称増幅回路
出願人株式会社村田製作所
代理人個人,個人
主分類H03F 1/02 20060101AFI20250109BHJP(基本電子回路)
要約【課題】電力効率の改善および信号歪みの抑制を実現できるドハティ型の増幅回路を提供する。
【解決手段】増幅回路10は、キャリアアンプ11およびピークアンプ21と、移相線路42と、第1端子および第2端子に入力される高周波信号を合成して第3端子から出力する電力合成器と、抵抗素子またはキャパシタであるインピーダンス素子と、を備え、キャリアアンプ11は信号入力端子120と第1端子との間に接続され、ピークアンプ21は信号入力端子120と移相線路42の一端との間に接続され、移相線路42の他端は第2端子に接続され、信号出力端子110は第3端子に接続され、インピーダンス素子の一端は第2端子に接続され、インピーダンス素子の他端は信号出力端子110に接続される。
【選択図】図1
特許請求の範囲【請求項１】
入力端子および出力端子と、
キャリアアンプおよびピークアンプと、
第１移相回路と、
第１端子および第２端子に入力される高周波信号を合成して第３端子から出力する電力合成器と、
抵抗素子またはキャパシタであるインピーダンス素子と、を備え、
前記キャリアアンプは、前記入力端子と前記第１端子との間に接続され、
前記ピークアンプは、前記入力端子と前記第１移相回路の一端との間に接続され、
前記第１移相回路の他端は前記第２端子に接続され、
前記出力端子は前記第３端子に接続され、
前記インピーダンス素子の一端は前記第２端子に接続され、
前記インピーダンス素子の他端は前記出力端子に接続される、
増幅回路。
続きを表示（約 1,700 文字）【請求項２】
前記キャリアアンプおよび前記ピークアンプのそれぞれは、反転増幅器であり、
前記第１移相回路は、入力信号を９０°遅らせる移相線路である、
請求項１に記載の増幅回路。
【請求項３】
前記電力合成器は、第１コイルおよび第２コイルを有するトランスであり、
前記第１コイルの一端は前記第１端子に接続され、
前記第１コイルの他端は前記第２端子に接続され、
前記第２コイルの一端は前記第３端子に接続され、
前記第２コイルの他端はグランドに接続される、
請求項１または２に記載の増幅回路。
【請求項４】
前記電力合成器は、第１コイルおよび第２コイルを有するトランスであり、
前記第１コイルの一端および前記第２コイルの一端は前記第１端子に接続され、
前記第１コイルの他端は前記第２端子に接続され、
前記第２コイルの他端は前記第３端子に接続される、
請求項１または２に記載の増幅回路。
【請求項５】
入力端子および出力端子と、
キャリアアンプおよびピークアンプと、
第１移相回路と、
第１端子および第２端子に入力される高周波信号を合成して第３端子から出力する電力合成器と、
抵抗素子またはキャパシタであるインピーダンス素子と、を備え、
前記キャリアアンプは、前記入力端子と前記第１端子との間に接続され、
前記ピークアンプは、前記入力端子と前記第１移相回路の一端との間に接続され、
前記第１移相回路の他端は前記第２端子に接続され、
前記出力端子は前記第３端子に接続され、
前記インピーダンス素子の一端は前記第１端子に接続され、
前記インピーダンス素子の他端は前記出力端子に接続される、
増幅回路。
【請求項６】
前記キャリアアンプおよび前記ピークアンプのそれぞれは、反転増幅器であり、
前記第１移相回路は、入力信号を９０°遅らせる移相線路である、
請求項５に記載の増幅回路。
【請求項７】
前記電力合成器は、第１コイルおよび第２コイルを有するトランスであり、
前記第１コイルの一端および前記第２コイルの一端は前記第１端子に接続され、
前記第１コイルの他端は前記第２端子に接続され、
前記第２コイルの他端は前記第３端子に接続される、
請求項５または６に記載の増幅回路。
【請求項８】
入力端子および出力端子と、
キャリアアンプおよびピークアンプと、
第１移相回路と、
第１端子および第２端子に入力される高周波信号を合成して第３端子から出力する電力合成器と、
抵抗素子またはキャパシタであるインピーダンス素子と、を備え、
前記キャリアアンプは、前記入力端子と前記第１端子との間に接続され、
前記ピークアンプは、前記入力端子と前記第１移相回路の一端との間に接続され、
前記第１移相回路の他端は前記第２端子に接続され、
前記出力端子は前記第３端子に接続され、
前記インピーダンス素子の一端は前記第２端子に接続され、
前記インピーダンス素子の他端は前記第１端子に接続される、
増幅回路。
【請求項９】
前記キャリアアンプおよび前記ピークアンプのそれぞれは、反転増幅器であり、
前記第１移相回路は、入力信号を９０°遅らせる移相線路である、
請求項８に記載の増幅回路。
【請求項１０】
前記電力合成器は、第１コイルおよび第２コイルを有するトランスであり、
前記第１コイルの一端および前記第２コイルの一端は前記第１端子に接続され、
前記第１コイルの他端は前記第２端子に接続され、
前記第２コイルの他端は前記第３端子に接続される、
請求項８または９に記載の増幅回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、増幅回路に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、キャリアアンプおよびピークアンプを備えたドハティ増幅回路が開示されている。ドハティ増幅回路では、入力信号の電力レベルが大きくなるとピークアンプが動作することでキャリアアンプの出力端の負荷インピーダンスが調整される。これにより、ドハティ増幅回路の効率や線形性が向上する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１２７５６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ドハティ増幅回路の場合、ピークアンプ動作時にはキャリアアンプおよびピークアンプの合成出力信号がキャリアアンプから出力される。しかしながら、キャリアアンプの出力端の負荷インピーダンスが理想的とならないことにより、ピークアンプの出力信号の一部がキャリアアンプの出力信号と合成されずに単独でドハティ増幅回路の出力端子へ漏れてしまう場合がある。これにより、ドハティ増幅回路の電力効率が劣化し、また、利得の線形性が悪化して信号歪みが発生する場合がある。
【０００５】
本発明は、上記課題を解決するためになされたものであって、電力効率の改善および信号歪みの抑制を実現できるドハティ型の増幅回路を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の一態様に係る増幅回路は、入力端子および出力端子と、キャリアアンプおよびピークアンプと、第１移相回路と、第１端子および第２端子に入力される高周波信号を合成して第３端子から出力する電力合成器と、抵抗素子またはキャパシタであるインピーダンス素子と、を備え、キャリアアンプは、入力端子と第１端子との間に接続され、ピークアンプは、入力端子と第１移相回路の一端との間に接続され、第１移相回路の他端は第２端子に接続され、出力端子は第３端子に接続され、インピーダンス素子の一端は第２端子に接続され、インピーダンス素子の他端は出力端子に接続される。
【０００７】
また、本発明の一態様に係る増幅回路は、入力端子および出力端子と、キャリアアンプおよびピークアンプと、第１移相回路と、第１端子および第２端子に入力される高周波信号を合成して第３端子から出力する電力合成器と、抵抗素子またはキャパシタであるインピーダンス素子と、を備え、キャリアアンプは、入力端子と第１端子との間に接続され、ピークアンプは、入力端子と第１移相回路の一端との間に接続され、第１移相回路の他端は第２端子に接続され、出力端子は第３端子に接続され、インピーダンス素子の一端は第１端子に接続され、インピーダンス素子の他端は出力端子に接続される。
【０００８】
また、本発明の一態様に係る増幅回路は、入力端子および出力端子と、キャリアアンプおよびピークアンプと、第１移相回路と、第１端子および第２端子に入力される高周波信号を合成して第３端子から出力する電力合成器と、抵抗素子またはキャパシタであるインピーダンス素子と、を備え、キャリアアンプは、入力端子と第１端子との間に接続され、ピークアンプは、入力端子と第１移相回路の一端との間に接続され、第１移相回路の他端は第２端子に接続され、出力端子は第３端子に接続され、インピーダンス素子の一端は第２端子に接続され、インピーダンス素子の他端は第１端子に接続される。
【発明の効果】
【０００９】
本発明によれば、電力効率の改善および信号歪みの抑制を実現できるドハティ型の増幅回路を提供することが可能となる。
【図面の簡単な説明】
【００１０】

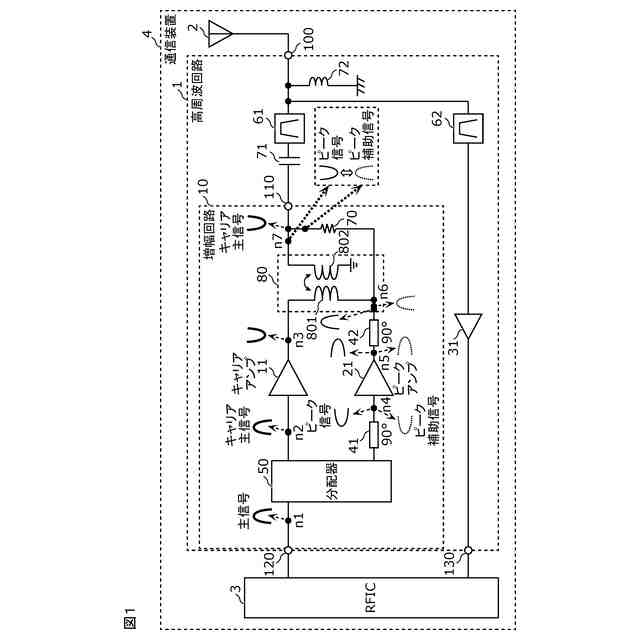

実施例１に係る増幅回路、高周波回路および通信装置の回路構成図である。

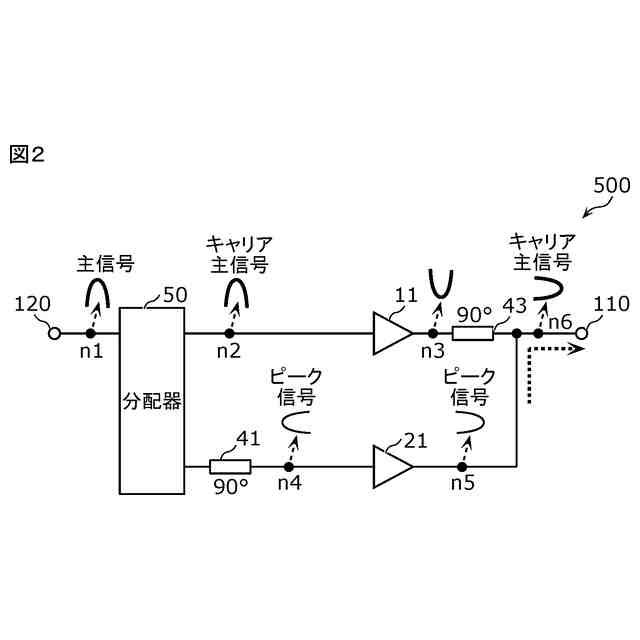

比較例に係る増幅回路の回路構成図である。
実施例および比較例に係る増幅回路の利得および負荷インピーダンスの特性を模式的に示すグラフである。

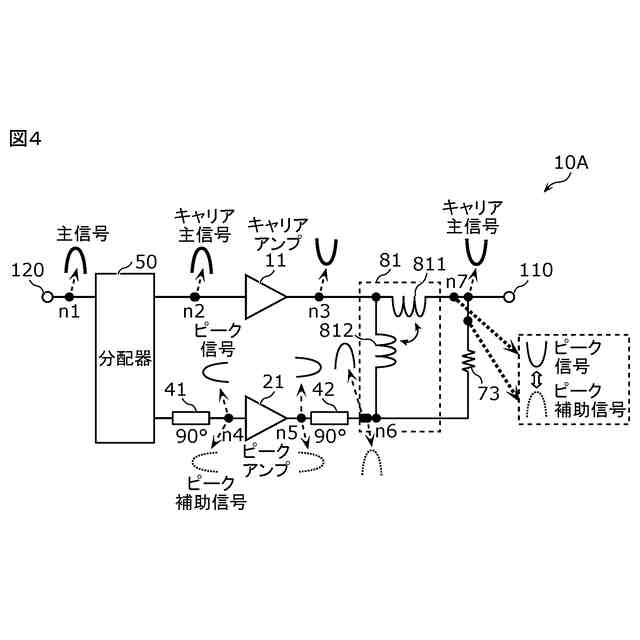

実施例２に係る増幅回路の回路構成図である。
実施例３に係る増幅回路の回路構成図である。

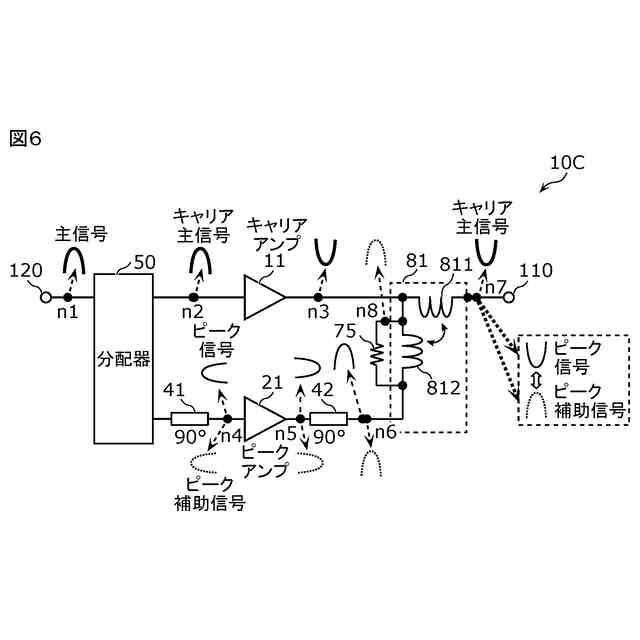

実施例４に係る増幅回路の回路構成図である。
実施例５に係る増幅回路の回路構成図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
