公開番号2025000243
公報種別公開特許公報(A)
公開日2025-01-07
出願番号2023099996
出願日2023-06-19
発明の名称カラン
出願人サッポロビール株式会社
代理人個人,個人,個人,個人
主分類B67D 1/14 20060101AFI20241224BHJP(びん,広口びんまたは類似の容器の開封または密封;液体の取扱い)
要約【課題】経年使用をした場合でも、飲料の流れを正常に保つことができるカランを提供する。

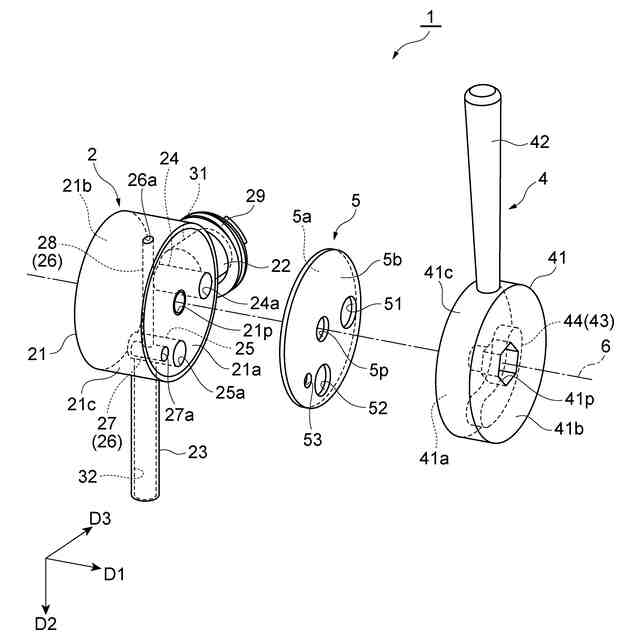

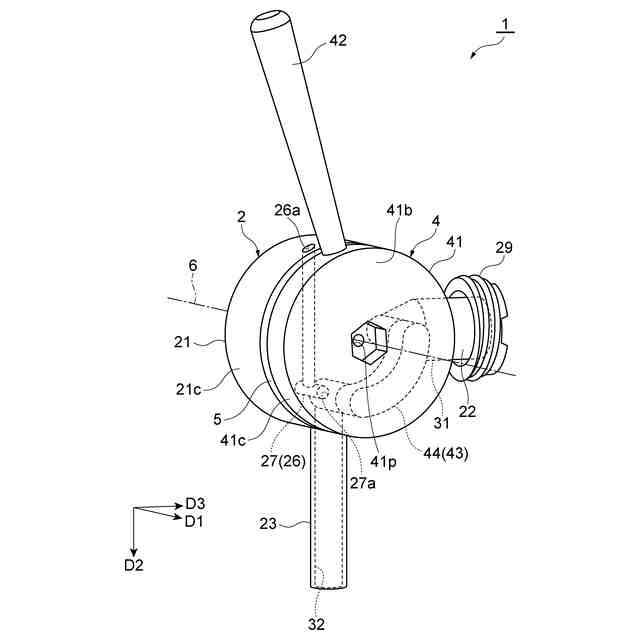

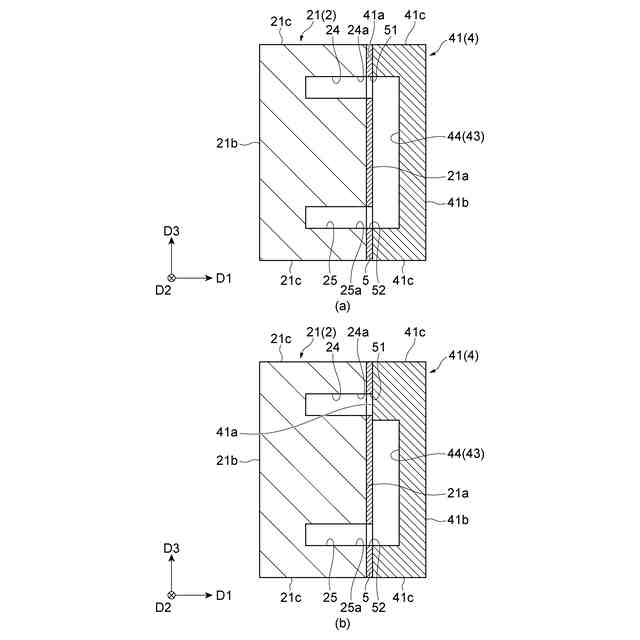

【解決手段】一実施形態に係るカラン1は、飲料が供給されるカラン本体2と、回転軸6周りにカラン本体2に対して回動可能に取り付けられたハンドル部4と、を備える。カラン本体2は、第1対向面21aと、第1対向面21aに形成された第1開口24aからカラン本体2の内部に向かって延びる第1流路24と、第1対向面21aに形成された第2開口25aからカラン本体2の内部に向かって延びる第2流路25と、を有する。ハンドル部4は、第2対向面41aと、第1流路24から飲料Dを第2開口25aまで流通させる流通部43と、を有する。注出状態において、流通部43は、第1流路24から第2流路25へ飲料Dを流通させる。閉止状態において、第1開口24a及び第2開口25aの少なくともいずれかは、第2対向面41aに対向して、飲料Dの注出が止められる。
【選択図】図3
特許請求の範囲【請求項１】
飲料サーバーに収容された飲料を注出するカランであって、
前記飲料サーバーから前記飲料が供給されるカラン本体と、
前記カラン本体と対向し、前記カラン本体と対向する方向である対向方向に延びる回転軸周りに前記カラン本体に対して回動可能に取り付けられたハンドル部と、を備え、

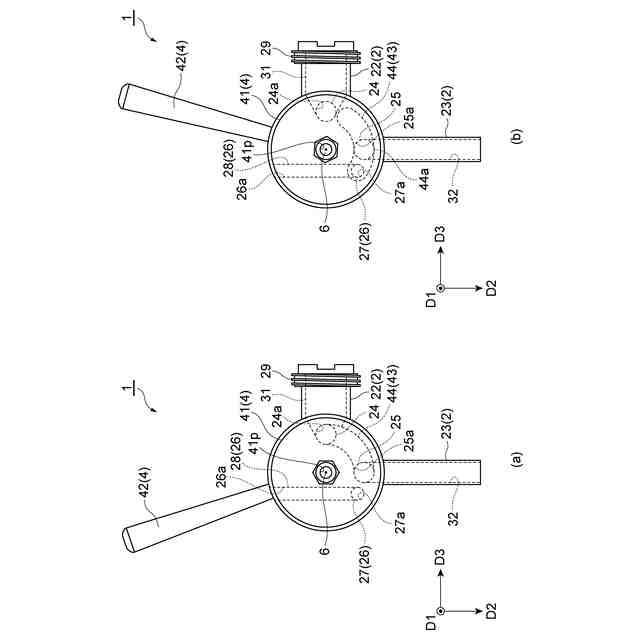

前記ハンドル部が前記カラン本体に対して回動することで、前記飲料が注出される注出状態と、前記飲料の注出が止められる閉止状態と、を遷移可能であり、
前記カラン本体は、
前記ハンドル部に対向する第１対向面と、
前記飲料サーバーから供給された前記飲料を流通させ、前記第１対向面に形成された第１開口から前記カラン本体の内部に向かって延びる第１流路と、
前記第１流路を流通した前記飲料を流通させ、前記第１対向面に形成された第２開口から前記カラン本体の内部に向かって延びる第２流路と、を有し、
前記ハンドル部は、
前記第１対向面に対向する第２対向面と、
前記第１流路から前記第１開口を介して流入した前記飲料を前記第２開口まで流通させる流通部と、を有し、
前記注出状態において、前記流通部は、前記第１流路及び前記第２流路の双方に連通して前記第１流路から前記第２流路へ前記飲料を流通させ、
前記閉止状態において、前記第１開口及び前記第２開口の少なくともいずれかは、前記第２対向面に対向して、前記飲料の注出が止められる、
カラン。
続きを表示（約 680 文字）【請求項２】
前記第１流路は、前記第１開口から前記対向方向に延びており、
前記第２流路は、前記第２開口から前記対向方向に延びている、
請求項１に記載のカラン。
【請求項３】
前記流通部は、前記第２対向面から窪んでいる溝部であり、
前記溝部は、前記注出状態において前記第１流路及び前記第２流路の双方に連通する、
請求項１又は２に記載のカラン。
【請求項４】
前記閉止状態において、前記対向方向から見たときにおける前記溝部の下端の位置は、前記第２開口に重なっている、
請求項３に記載のカラン。
【請求項５】

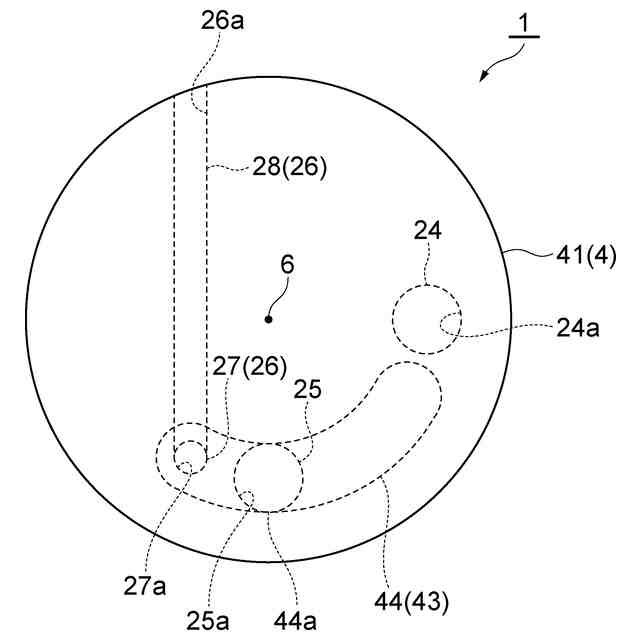

前記溝部は、前記対向方向から見たときに前記第２対向面の中央を中心とした円弧状に延びている、
請求項３に記載のカラン。
【請求項６】

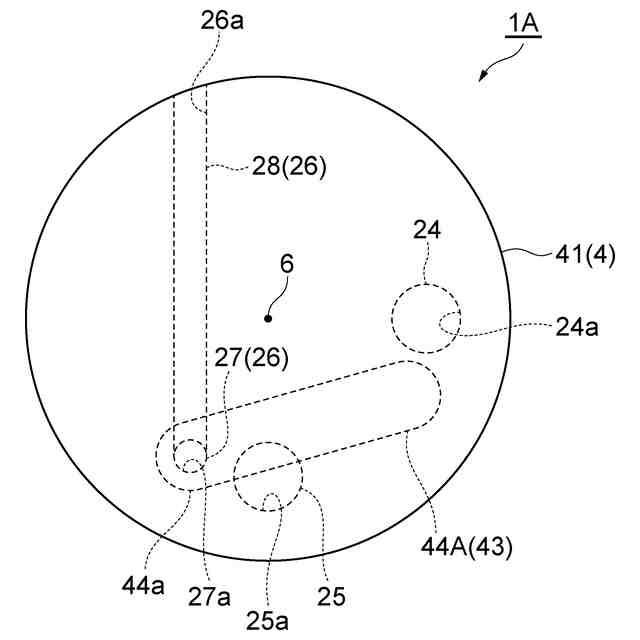

前記カラン本体は、前記カラン本体の外部に露出する大気開放穴から前記カラン本体の内部に延びる空気流路を有し、
前記空気流路は、前記閉止状態において前記流通部を介して前記第２流路に連通する、
請求項１又は２に記載のカラン。
【請求項７】
前記第１対向面及び前記第２対向面の間に配置され、前記第１対向面及び前記第２対向面よりも摩擦係数が小さい材料により構成された低摩擦部材をさらに備え、
前記低摩擦部材は、
前記第１流路及び前記流通部に連通する第１貫通孔と、
前記第２流路及び前記流通部に連通する第２貫通孔と、を有する、
請求項１又は２に記載のカラン。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カランに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特表２０１８－５０２７８８号公報には、注出チューブを通る飲料（加圧液体）の流動を許容又は停止するためのストップコックが記載されている。このストップコックは、ハウジング周壁によって画定されるチャンバを有するハウジング部分と、ハウジング周壁に嵌合し、チャンバ内で回転可能なプラグと、を備える。ハウジング周壁は、ハウジング周壁の外表面から内表面まで貫通する入口開口部及び出口開口部を有する。プラグは、プラグの外周壁に設けられた上流開口部から下流開口部まで延在するスルーチャネルを有する。
【０００３】
飲料の流動を許容された状態において、スルーチャネルの上流開口部がハウジング周壁の入口開口部に連通すると共に、スルーチャネルの下流開口部がハウジング周壁の出口開口部に連通する。また、飲料の流動を停止された状態において、スルーチャネルの上流開口部及び下流開口部がハウジング周壁に対向する。
【先行技術文献】
【特許文献】
【０００４】
特表２０１８－５０２７８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前述したストップコックでは、チャンバ内でプラグが回転することでハウジング周壁とプラグの外周壁とが互いに擦れるため、経年使用によりハウジング周壁とプラグの外周壁とが摩耗しうる。ハウジングの入口開口部及び出口開口部、又はプラグ（スルーチャネル）の上流開口部及び下流開口部の周辺が摩耗した場合、入口開口部と上流開口部との間、及び出口開口部と下流開口部との間において、飲料の流れに異変が生じうる。よって、経年使用をした場合でも、飲料の流れを正常に保つことが求められる。
【０００６】
本開示は、経年使用をした場合でも、飲料の流れを正常に保つことができるカランを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係るカランは、（１）飲料サーバーに収容された飲料を注出するカランである。カランは、飲料サーバーから飲料が供給されるカラン本体と、カラン本体と対向し、カラン本体と対向する方向である対向方向に延びる回転軸周りにカラン本体に対して回動可能に取り付けられたハンドル部と、を備える。カランは、ハンドル部がカラン本体に対して回動することで、飲料が注出される注出状態と、飲料の注出が止められる閉止状態と、を遷移可能である。カラン本体は、ハンドル部に対向する第１対向面と、飲料サーバーから供給された飲料を流通させ、第１対向面に形成された第１開口からカラン本体の内部に向かって延びる第１流路と、第１流路を流通した飲料を流通させ、第１対向面に形成された第２開口からカラン本体の内部に向かって延びる第２流路と、を有する。ハンドル部は、第１対向面に対向する第２対向面と、第１流路から第１開口を介して流入した飲料を第２開口まで流通させる流通部と、を有する。注出状態において、流通部は、第１流路及び第２流路の双方に連通して第１流路から第２流路へ飲料を流通させる。閉止状態において、第１開口及び第２開口の少なくともいずれかは、第２対向面に対向して、飲料の注出が止められる。
【０００８】
本開示に係るカランでは、ハンドル部が対向方向に延びる回転軸周りにカラン本体に対して回動する。第１開口及び第２開口は、ハンドル部に対向する第１対向面に形成されている。これにより、第１開口及び第２開口を、回転軸を中心として回動する方向である回動方向に延びるカラン本体の外周面に形成する場合と比較して、回転軸に近い位置に形成できる。第１開口及び第２開口のそれぞれから回転軸までの距離が短いことにより、ハンドル部が回動したときにおけるハンドル部に対する第１開口及び第２開口の相対移動の距離を短くすることができる。すなわち、ハンドル部の回動時における第１開口及び第２開口の相対移動量を低減できる。よって、経年使用をした場合でも、第１開口及び第２開口の周辺における摩耗を抑制できる。本開示に係るカランでは、第１対向面における第１開口及び第２開口の周辺が摩耗しにくいので、経年使用をした場合でも、飲料の流れを正常に保つことができる。
【０００９】
（２）上記の（１）において、第１流路は、第１開口から対向方向に延びていてもよい。第２流路は、第２開口から対向方向に延びていてもよい。ハンドル部は、カラン本体と対向方向に対向しており、対向方向に延びる回転軸周りに回動する。よって、ハンドル部がカラン本体に対して回動したとき、第１対向面が回動方向に摩耗する結果、第１流路及び第２流路が対向方向に擦り減るということが生じうる。前述したように、第１流路が第１開口から対向方向に延びており、第２流路が第２開口から対向方向に延びている場合、第１流路及び第２流路が対向方向に擦り減った場合でも、対向方向から見たときにおける第１開口、第２開口及び流通部の形状及び位置関係が変動しにくい。これにより、第１開口と流通部との間、及び第２開口と流通部との間において穴ずれが生じにくいので、経年使用をした場合でも、飲料の流れを一層正常に保つことができる。
【００１０】
（３）上記の（１）又は（２）において、流通部は、第２対向面から窪んでいる溝部であってもよい。溝部は、注出状態において第１流路及び第２流路の双方に連通してもよい。この場合、流通部が第２対向面から窪んだ溝部であることにより、流通部を容易に洗浄することができ、メンテナンス性を向上することができる。
（【００１１】以降は省略されています）
