特許ウォッチ

公開番号2024130400
公報種別公開特許公報(A)
公開日2024-09-30
出願番号2023040087
出願日2023-03-14
発明の名称キャップ載置装置
出願人有限会社ユウアイ
代理人個人
主分類B67B 3/00 20060101AFI20240920BHJP(びん,広口びんまたは類似の容器の開封または密封;液体の取扱い)
要約【課題】従来技術より簡単にキャップを容器に載置する。
【解決手段】キャップ載置装置は、ペットボトルにキャップを載置するキャップ載置装置であって、前記ペットボトルの上部のキャップが載置される高さで、キャップを、離脱可能に保持する保持部材と、前記ペットボトルを、前記ペットボトルの上部のキャップが載置される載置位置が、前記離脱可能に保持されるキャップの中側を通過するように、移動させる移動部と、を備える。
【選択図】図6A
特許請求の範囲【請求項１】
容器にキャップを載置するキャップ載置装置であって、
前記容器の上部のキャップが載置される高さで、キャップを、離脱可能に保持する保持部材と、
前記容器を、前記容器の上部のキャップが載置される載置位置が、前記離脱可能に保持されるキャップの中側を通過するように、移動させる移動部と、
を備えるキャップ載置装置。
続きを表示（約 460 文字）【請求項２】
前記容器の前記載置位置が前記キャップの中側を通過することにより前記中側が前記載置位置に載置された前記キャップの上側を下側に押し下げる押下げ部材を更に備える、請求項１に記載のキャップ載置装置。
【請求項３】
前記押下げ部材は、
前記保持される前記キャップの前記容器の移動方向側に、周面が前記キャップに接するように、上下方向と、前記移動方向及び前記移動方向とは逆方向と、に移動可能に、軸に保持される中空のローラと、
前記ローラの中空に、前記ローラが上下方向、前記移動方向、及び前記移動方向と逆方向に移動可能に貫通する軸と、
を備える、請求項２に記載のキャップ載置装置。
【請求項４】
前記キャップの載置状態を撮像するキャップ載置状態撮像部と、
前記撮像された前記キャップの載置状態に基づいて、前記キャップの保持位置が調整されるように前記保持部材を制御する制御部と、
を更に備える、請求項１又は請求項２に記載のキャップ載置装置。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、キャップ載置装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、ボトル飲用水充填装置が開示されている。ボトル飲用水充填装置は、筺体の内部に、ドラム、給水ノズル、洗浄ノズル、給気ノズル、キャップ供給部、キャップ巻締機及び制御盤が設置された構造となっている。ドラム、給水ノズル、洗浄ノズル、給気ノズル及びキャップ巻締機は、制御盤によってその動作が制御される。
【０００３】
特許文献１には、一つのボトル飲用水充填装置が開示されている。
【０００４】
また、特許文献１のキャップ供給部は、その内部をキャップが滑動可能に中空形状をなし、キャップ投入口の近傍に上端が開口し、下端はキャップ受け部に向かって開口している。キャップ投入口から投入されたキャップは、自重によってキャップ供給部の内部を下方へ向かって滑動した後、キャップ受け部に供給される。キャップ巻締機では、キャップを保持及び回転するためのチャック部は、昇降機構により、キャップ受け部に供給されたキャップを保持できる位置に移動されると、チャック部は、キャップを保持する。次に、昇降機構により、キャップを保持したチャック部は、ボトルの上部位置まで移動した後下降される、これにより、キャップはボトルに装着される。そして、チェック部は、回転することにより、キャップをボトルに巻締る。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－２３４２３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ボトル飲用水充填装置では、キャップをボトルに装着するために、昇降機構は、チャック部を、キャップ受け部に供給されたキャップを保持できる位置に移動し、ボトルの上部位置まで移動し、下降される。よって、キャップをボトルに装着するために、昇降機構の制御が複雑である。
【０００７】
本開示の技術は、従来技術より簡単にキャップを容器に装着することができるキャップ載置装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するため本開示の技術の第１の態様のキャップ載置装置は、容器にキャップを載置するキャップ載置装置であって、前記容器の上部のキャップが載置される高さで、キャップを、離脱可能に保持する保持部材と、前記容器を、前記容器の上部のキャップが載置される載置位置が、前記離脱可能に保持されるキャップの中側を通過するように、移動させる移動部と、を備える。
【発明の効果】
【０００９】
本開示の技術の第１の態様は、従来技術より簡単にキャップを容器に装着することができる。
【図面の簡単な説明】
【００１０】

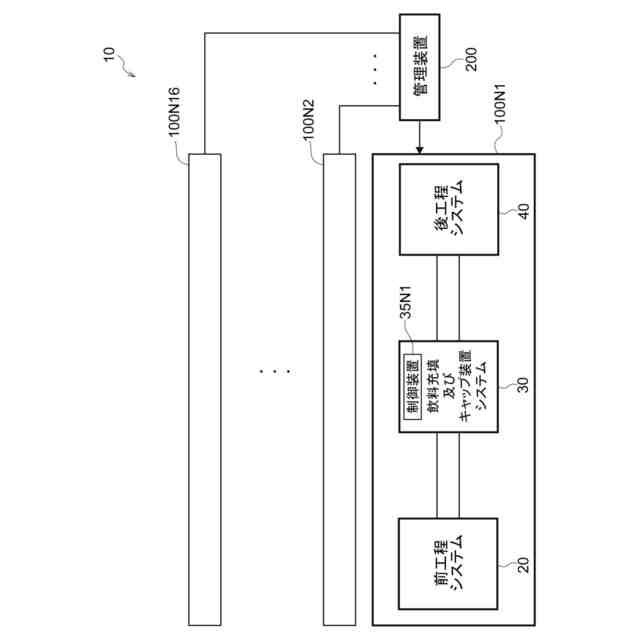

図１は、本開示の技術の実施の形態のペットボトル飲料総合製造システム１０の一例を示すブロックである。

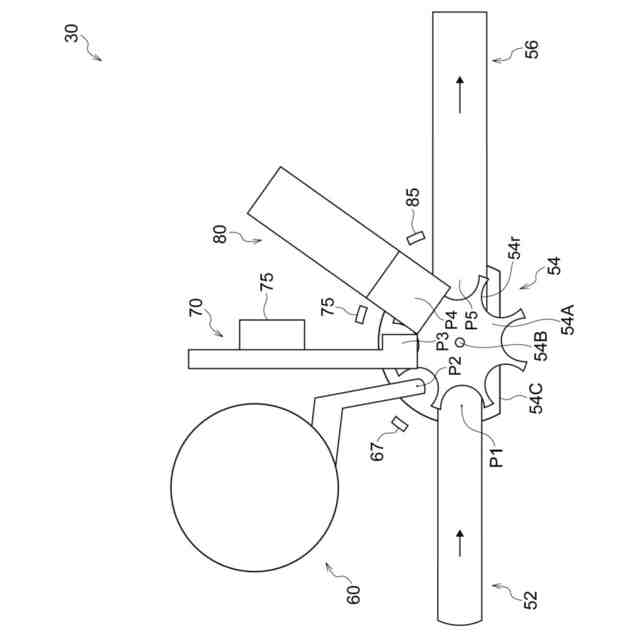

図２は、ペットボトル飲料製造システム１００Ｎ１の構成の一例を示す上面図である。
図３は、搬入装置５２、回転装置５４、及び搬出装置５６の一例を示す断面図である。

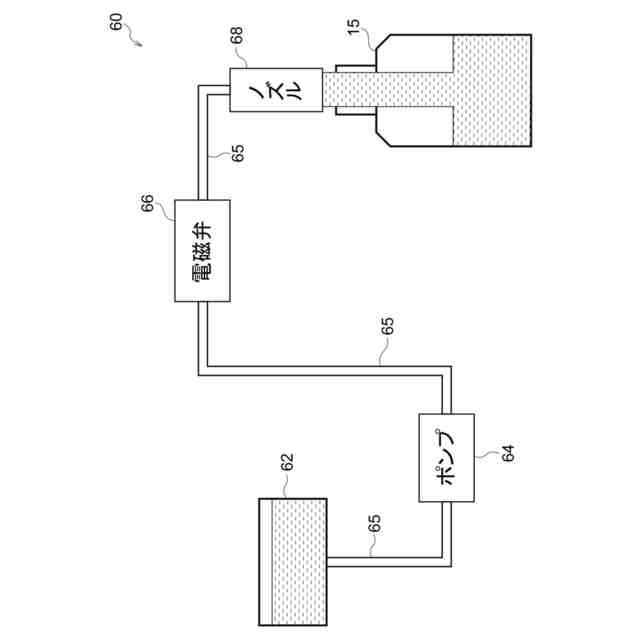

図４は、飲料充填装置６０の一例のブロック図である。

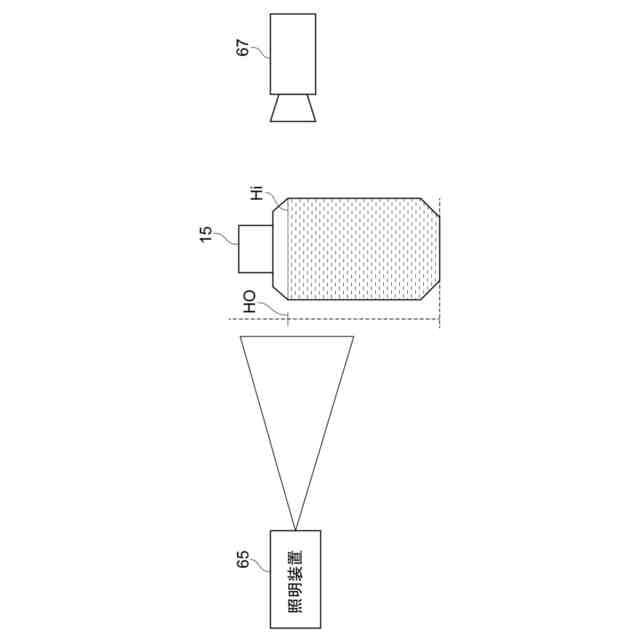

図５は、飲料充填装置６０のペットボトル１５に飲料が充填される液面の高さＨｉを撮像する構成の一例を示すブロック図である。

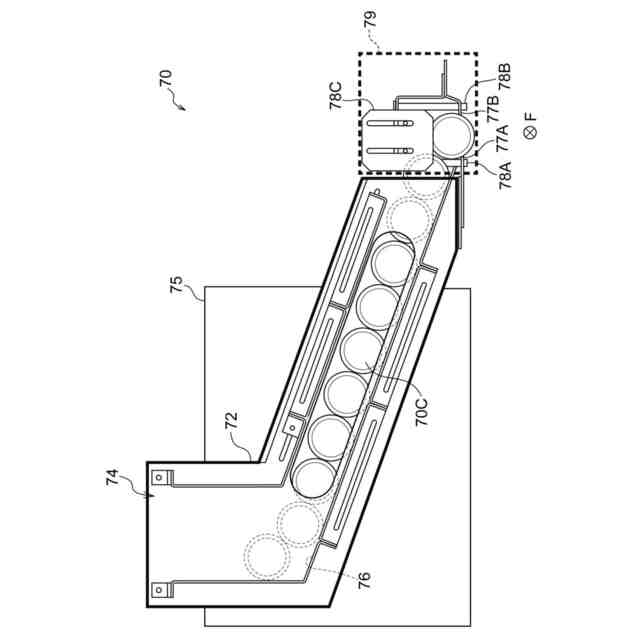

図６Ａは、キャップ載置装置７０の構成の一例を示す断面図である。
図６Ｂは、保持部７９の図６Ａの右側（回転体５４Ａの中心側）から見た側面図である。

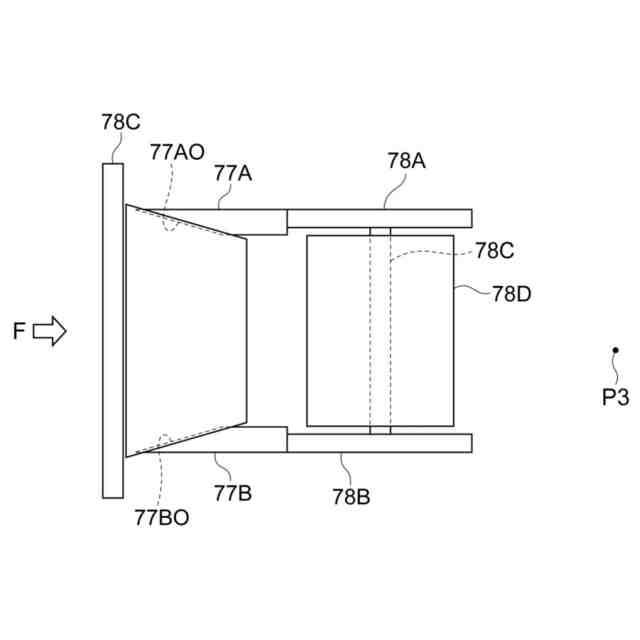

図６Ｃは、保持部７９を上から見た上面図である。
図７は、ペットボトル１５の移動に伴い、ペットボトル１５の上部にキャップ７０Ｃが載置される様子を示す図である。
図８は、キャップ載置装置７０のキャップ載置状態を撮像する構成の一例を示すブロック図である。
図９は、キャップ巻締装置８０の構成の一例を示す断面図である。
図１０は、管理装置２００の一例を示すブロック図である。
図１１は、制御装置３５Ｎ１の一例を示すブロック図である。
図１２は、管理装置２００が、稼働管理プログラム２２４に従って、制御装置３５Ｎ１、制御装置３５Ｎ２、・・・制御装置３５Ｎ１６を管理するタイミングチャートである。
図１３は、制御装置３５Ｎ１の制御による飲料充填装置６０が実行する充填処理プログラムのフローチャートである。
図１４は、キャップ載置装置７０のキャップ載置状態撮像処理プログラムのフローチャートである。
図１５は、キャップ載置状態が所定状態である場合の様子（左側）と、キャップ載置状態が所定状態でない場合の様子（右側）を示す図である。
図１６は、キャップ巻締装置８０のキャップ巻締状態撮像処理プログラムのフローチャートである。
図１７は、キャップ巻締状態画像の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
