公開番号2024140124
公報種別公開特許公報(A)
公開日2024-10-10
出願番号2023051123
出願日2023-03-28
発明の名称透明窓付き紙製包装用袋の製造方法
出願人株式会社コバヤシ
代理人弁理士法人レガート知財事務所
主分類B31B 70/82 20170101AFI20241003BHJP(紙,板紙または紙と同様の方法で加工される材料からなる物品の製造;紙,板紙または紙と同様の方法で加工される材料の加工)
要約【課題】この発明は、透明合成樹脂シートと紙シートとをそのままの状態(接合されていない状態)で製袋機にかけて製袋することができ、かつ、開口部を形成する際に端材を生じることのない、透明窓付き紙製包装用袋の製造方法を得ることを課題とする。
【解決手段】この発明の透明窓付き紙製包装用袋の製造方法は、帯状の透明合成樹脂シート1の両長辺側と帯状の紙シート2の両長辺側とをそれぞれ接合して扁平筒状の長尺基材3を形成した後、前記扁平筒状の長尺基材3の何れか一方の面側の紙シートのみを長手方向に切断して開口部4を形成し、前記開口部4が形成された扁平筒状の長尺基材3を所定間隔で短手方向に接合し、前記短手方向の接合部5において前記開口部4が形成された扁平筒状の長尺基材3を切断して単袋7にすることを特徴とする。

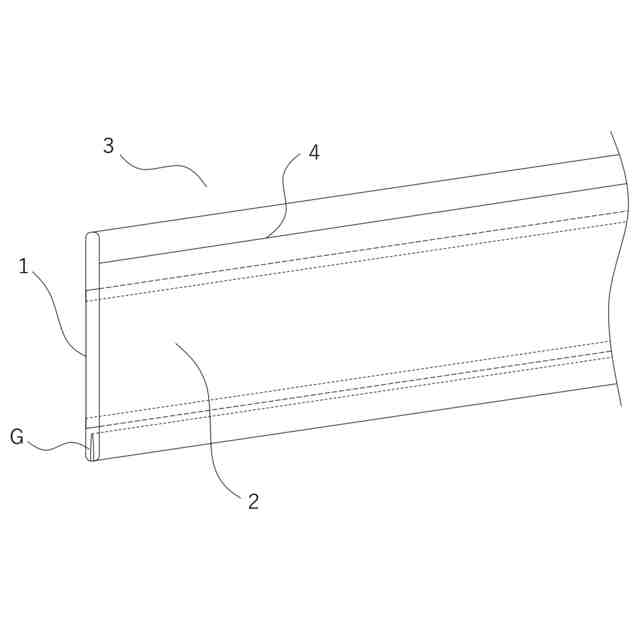

【選択図】図2
特許請求の範囲【請求項１】
帯状の透明合成樹脂シートの両長辺側と帯状の紙シートの両長辺側とをそれぞれ接合して扁平筒状の長尺基材を形成した後、
前記扁平筒状の長尺基材の何れか一方の面側の紙シートのみを長手方向に切断して開口部を形成し、
前記開口部が形成された扁平筒状の長尺基材を所定間隔で短手方向に接合し、
前記接合された部分において前記開口部が形成された扁平筒状の長尺基材を切断して単袋にすることを特徴とする、
透明窓付き紙製包装用袋の製造方法。
続きを表示（約 280 文字）【請求項２】
帯状の透明合成樹脂シートの両長辺側と帯状の紙シートの両長辺側とをそれぞれ接合して扁平筒状の長尺基材を形成した後、
前記扁平筒状の長尺基材の何れか一方の面側の紙シートのみを長手方向に切断して開口部を形成し、
前記開口部が形成された扁平筒状の長尺基材の一方の開口縁を開いて前記紙シートが重ならない部分を設けた状態で前記長尺基材を所定間隔で短手方向に接合し、
前記接合された部分及び前記接合された部分の延長線上の非接合部分で前記長尺基材を切断して単袋にすることを特徴とする、
透明窓付き紙製包装用袋の製造方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、透明窓付き紙製包装用袋の製造方法に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
食品などを包装して店頭に陳列するための包装用袋にあっては、内容物が外部から視認できるよう、透明合成樹脂シートを用いて構成されるのが一般的である。ところが、近年、環境意識の高まりや自然志向の高まりから、包装用袋の素材に紙を用いることが注目されつつあり、紙シートと透明合成樹脂シートとを用いることによって透明窓が形成されている紙製包装用袋も提案されている。
【０００３】
透明窓を備えた紙製包装用袋は、従来、次のような方法で製造されている（図１４～図２０参照）。
（１）帯状の透明合成樹脂シート１の両長辺側と帯状の紙シート２の両長辺側とをそれぞれ接合して扁平筒状の長尺基材３を形成する（図１４、図１５）。
（２）扁平筒状の長尺基材３の一方の長辺側の紙シート縁部３１を、紙シートが重なり合った状態で長手方向に切断して開口部４を形成する（図１６）。
（３）開口部４が形成された扁平筒状の長尺基材３を所定間隔で短手方向に接合する（図１７）。
（４）接合部５の切断予定部６で開口部４が形成された扁平筒状の長尺基材３を切断して単袋７にする（図１８～図２０）。
【０００４】
この製造方法にあっては、開口部４を形成する際に、扁平筒状の長尺基材３の一方の長辺側の紙シート縁部３１を紙シート２が重なり合った状態で長手方向に切断しているので（工程（２））、端材が生じて資源が無駄になるだけでなく、発生した端材を廃棄しなければならないという問題がある。また、この方法によって製造された包装用袋７の開口部４にあっては、正面側シートと背面側シートの高さが揃っているので、開口部４を開ける際に開けにくいばかりか、開口部４から内部に物を入れる際の作業性も悪いという問題もある。
【０００５】
上記問題を解決する方法として、例えば、次のような方法で製造することが考えられる（図２１～図２５参照）。
（１）帯状の透明合成樹脂シート１の一方の長辺側１１に帯状の第１紙シート２１の一方の長辺側２１１を、透明合成樹脂シート１の他方の長辺側１２に帯状の第２紙シート２２の一方の長辺側２２１をそれぞれ接合して長尺基材３を形成する（図２１、図２２）。
（２）第２紙シート２２を透明合成樹脂シート１側に折り曲げて重ね合わせる（図２２）。
（３）第２紙シート２２が透明合成樹脂シート１側に重ね合わされた状態の長尺基材３を所定間隔で短手方向に接合する（図２３）。
（４）接合部５の切断予定部６で長尺基材３を切断して単袋７にする（図２４、図２５）。
【０００６】
この方法によれば、開口部４を設けるために紙シート２１，２２を切断する必要がないので、端材が生じることはない。また、第２紙シート２２を透明合成樹脂シート１側に折り曲げて重ね合わせる際に、第２紙シート２２の透明合成樹脂シート１と接合されていない側の長辺２２２の位置と第１紙シート２１の透明合成樹脂シート１と接合されていない側の長辺２１２の位置とをずらしておけば、開口部４における正面側シートと背面側シートの高さがずれた単袋７が形成されるので、開口部４が開けやすく、内部に物を入れる際の作業性もよくなる。
【０００７】
しかしながら、この方法にあっては、長尺基材３を構成する部材が、透明合成樹脂シート１、第１紙シート２１、第２紙シート２２の３部材になるため、各部材をそのままの状態（各部材が接合されていない状態）で製袋機にかけて製袋することができない。また、紙シートに印刷をする場合、第１紙シート２１と第２紙シート２２が別部材となっているため、これらを透明合成樹脂シート１に接合する際に、第１紙シート２１と第２紙シート２２の印刷面がずれてしまうという問題もある。
【先行技術文献】
【特許文献】
【０００８】
実全昭５１－１４１６１６号公報
【発明の開示】
【発明が解決しようとする課題】
【０００９】
この発明は、透明合成樹脂シートと紙シートとをそのままの状態（接合されていない状態）で製袋機にかけて製袋することができ、かつ、開口部を形成する際に端材を生じることのない、透明窓付き紙製包装用袋の製造方法を得ることを課題とする。
【課題を解決するための手段】
【００１０】
この発明の透明窓付き紙製包装用袋の製造方法は、帯状の透明合成樹脂シートの両長辺側と帯状の紙シートの両長辺側とをそれぞれ接合して扁平筒状の長尺基材を形成した後、前記扁平筒状の長尺基材の何れか一方の面側の紙シートのみを長手方向に切断して開口部を形成し、前記開口部が形成された扁平筒状の長尺基材を所定間隔で短手方向に接合し、前記短手方向に接合された部分において前記開口部が形成された扁平筒状の長尺基材を切断して単袋にすることを特徴とする。
（【００１１】以降は省略されています）
