特許ウォッチ

公開番号2024078712
公報種別公開特許公報(A)
公開日2024-06-11
出願番号2022191208
出願日2022-11-30
発明の名称オゾン処理装置
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人
主分類D06F 33/32 20200101AFI20240604BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】除菌不足や無駄なオゾン供給が生じにくく、処理対象物の効果的な除菌作業が行え得るオゾン処理装置を提供する。

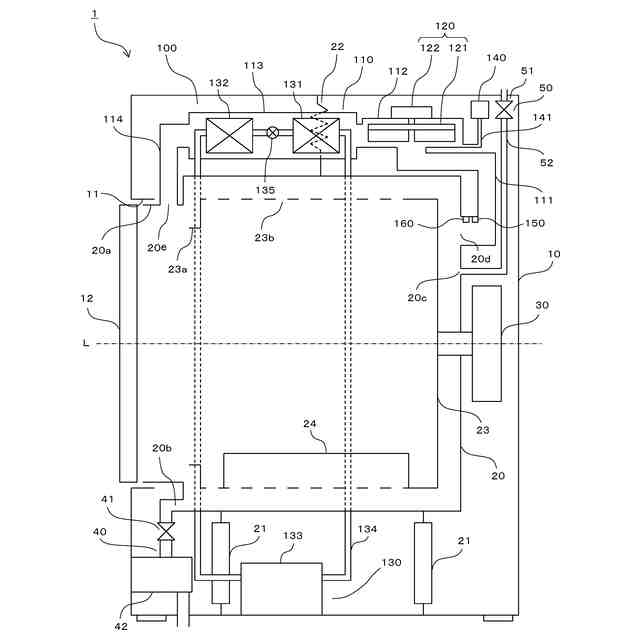

【解決手段】ドラム式洗濯乾燥機1は、処理対象物が収容されるドラム23および外槽20と、オゾン発生器140を有し、ドラム23および外槽20内にオゾンを供給する乾燥装置100と、ドラム23および外槽20内のオゾン濃度を検出するオゾン濃度センサ150と、乾燥装置100の動作を制御する制御部と、を備える。制御部は、乾燥装置100によるドラム23および外槽20内へのオゾンの供給を開始した後に、オゾン濃度センサ150が検出したオゾン濃度に基づいて、ドラム23および外槽20内のオゾン濃度の上昇勾配を定期的に求め、求めた上昇勾配に基づいて、乾燥装置100によるドラム23および外槽20内へのオゾンの供給を停止する。
【選択図】図1
特許請求の範囲【請求項１】
処理対象物が収容される収容部と、
前記収容部内にオゾンを供給するオゾン供給部と、
前記収容部内のオゾン濃度を検出するオゾン濃度検出部と、

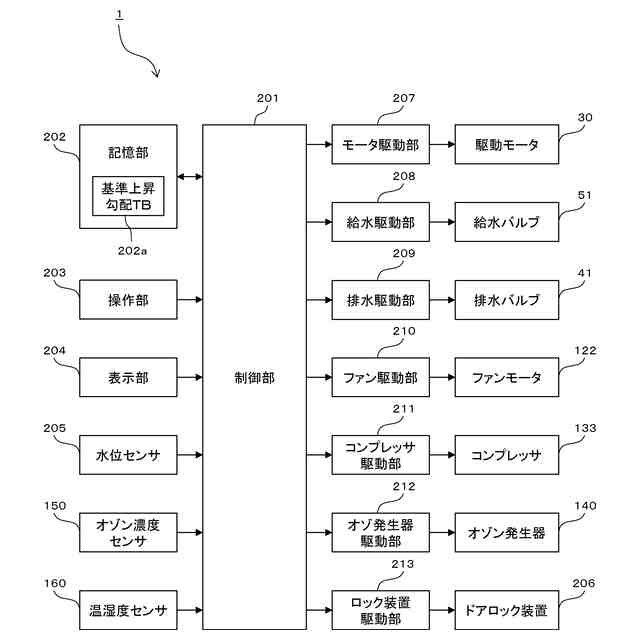

前記オゾン供給部の動作を制御する制御部と、を備え、
前記制御部は、

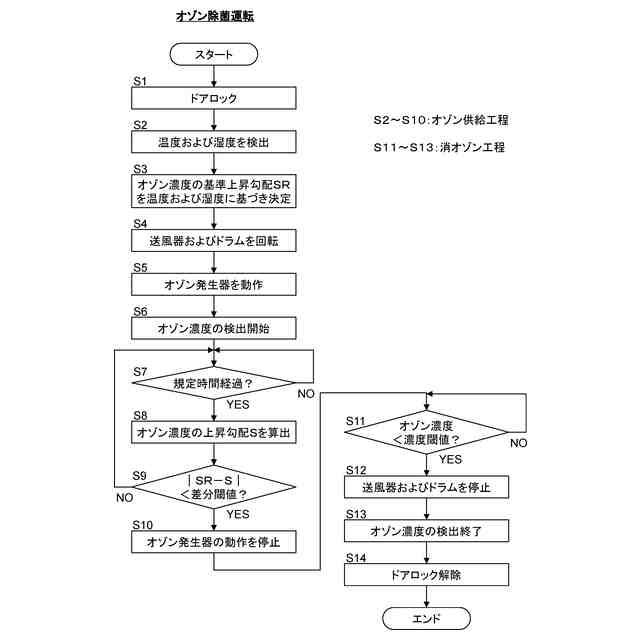

前記オゾン供給部による前記収容部内へのオゾンの供給を開始した後に、前記オゾン濃度検出部が検出したオゾン濃度に基づいて、前記収容部内のオゾン濃度の上昇勾配を定期的に求め、
求めた前記上昇勾配に基づいて、前記オゾン供給部による前記収容部内へのオゾンの供給を停止する、
ことを特徴とするオゾン処理装置。
続きを表示（約 820 文字）【請求項２】
請求項１に記載のオゾン処理装置において、
前記制御部は、前記求めた上昇勾配が、前記収容部内に除菌対象が存在しないときの前記収容部内のオゾン濃度の上昇勾配である基準上昇勾配と一致することに基づいて、前記収容部内へのオゾンの供給を停止する、
ことを特徴とするオゾン処理装置。
【請求項３】
請求項２に記載のオゾン処理装置において、
前記オゾン処理装置の設置環境の温度を検出する温度検出部を、さらに備え、
前記オゾン供給部は、空気からオゾンを生成するオゾン発生器を有し、

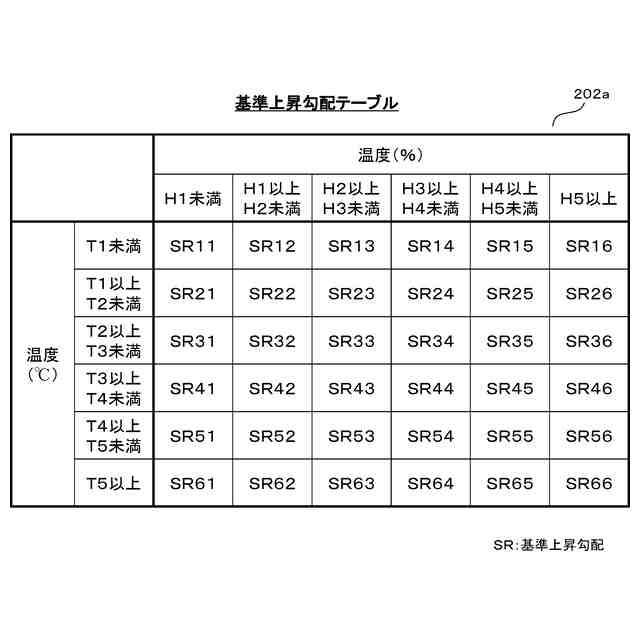

前記制御部は、前記温度検出部が検出した温度が低いほど、前記基準上昇勾配を大きくする、
ことを特徴とするオゾン処理装置。
【請求項４】
請求項２または３に記載のオゾン処理装置において、
前記オゾン処理装置の設置環境の湿度を検出する湿度検出部を、さらに備え、
前記オゾン供給部は、空気からオゾンを生成するオゾン発生器を有し、
前記制御部は、前記湿度検出部が検出した湿度が低いほど、前記基準上昇勾配を大きくする、
ことを特徴とするオゾン処理装置。
【請求項５】
請求項１または２に記載のオゾン処理装置において、
前記収容部は、洗濯用の水が溜められる外槽と、前記外槽内に回転可能に配置されたドラムと、を含み、
前記オゾン供給部は、オゾン発生器と、前記外槽に接続された循環路と、前記外槽と前記循環路との間で空気を循環させる送風器と、を含み、前記オゾン発生器が発生させたオゾンを、前記循環路を流れる空気に混入させて前記ドラムおよび前記外槽内へ供給し、
前記オゾン濃度検出部は、前記循環路内における、オゾンが空気に混入される位置よりも空気の流れの上流に配置される、
ことを特徴とするオゾン処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、処理対象物にオゾンを接触させることにより、処理対象物の消臭、除菌等を行うオゾン処理装置に関する。かかるオゾン処理装置には、洗濯機能に加えて、オゾンにより衣類の消臭、除菌等を行う機能を有する洗濯機、洗濯および乾燥機能に加えて、オゾンにより衣類の消臭、除菌等を行う機能を有する洗濯乾燥機、乾燥機能に加えて、オゾンにより衣類の消臭、除菌等を行う機能を有する衣類乾燥機などが含まれる。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
オゾン発生装置により生成したオゾンを、処理対象物が収容された収容部内に供給して処理対象物に接触させることにより、処理対象物の消臭、除菌等を行う衣類処理装置が、特許文献１に記載されている。特許文献１のオゾン処理装置は、たとえば、洗濯および乾燥機能に加えて、オゾンにより衣類の消臭、除菌等を行うドラム式洗濯乾燥機である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２０２２２５公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１の上記の衣類処理装置では、予め定められたオゾン発生時間、即ち一定の時間、収容部内にオゾンが供給される。このため、処理対象物に多くの菌が付着しているなど、収容部内に菌が多く存在する場合には、ほぼ全ての菌が死滅（不活化）したと見做せる、即ち除菌が完了したと見做せる状態となる前にオゾンの供給が停止し得る。この場合、処理対象物の除菌が十分に行えない虞がある。反対に、処理対象物にあまり菌が付着していないなど、収容部内に存在する菌が少ない場合には、除菌が完了したと見做せる状態になった後もオゾンの供給が長く継続し得る。この場合、オゾンの供給が無駄に行われてしまう虞がある。
【０００５】
本発明は、かかる課題に鑑みてなされたものであり、除菌不足や無駄なオゾン供給が生じにくく、処理対象物の効果的な除菌作業が行え得るオゾン処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の主たる態様に係るオゾン処理装置は、処理対象物が収容される収容部と、前記収容部内にオゾンを供給するオゾン供給部と、前記収容部内のオゾン濃度を検出するオゾン濃度検出部と、前記オゾン供給部の動作を制御する制御部と、を備える。ここで、前記制御部は、前記オゾン供給部による前記収容部内へのオゾンの供給を開始した後に、前記オゾン濃度検出部が検出したオゾン濃度に基づいて、前記収容部内のオゾン濃度の上昇勾配を定期的に求め、求めた前記上昇勾配に基づいて、前記オゾン供給部による前記収容部内へのオゾンの供給を停止する。
【０００７】

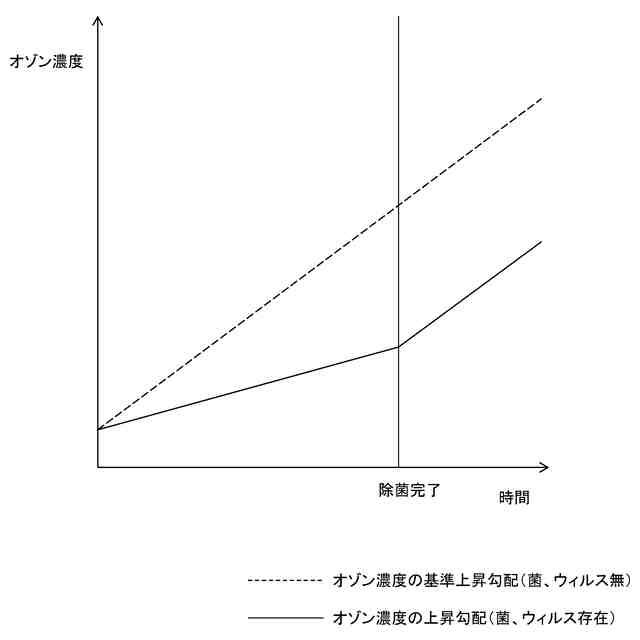

具体的に、前記制御部は、前記求めた上昇勾配が、前記収容部内に除菌対象が存在しないときの前記収容部内のオゾン濃度の上昇勾配である基準上昇勾配と一致することに基づいて、前記収容部内へのオゾンの供給を停止する。
【０００８】
たとえば、求めた上昇勾配が基準上昇勾配自体と比較される場合、制御部は、基準上昇勾配と求めた上昇勾配との差分が所定の差分閾値よりも小さいときに、求めた上昇勾配が基準上昇勾配と一致すると判定する。また、求めた上昇勾配が基準上昇勾配よりも小さな判定用の上昇勾配と比較される場合、制御部は、求めた上昇勾配が判定用の上昇勾配より大きいときに、求めた上昇勾配が基準上昇勾配と一致すると判定する。
【０００９】
なお、請求項２において、「存在しない」の文言には、「ほぼ存在しない」こと、即ち「僅かに存在する」ことが含まれる。また、「一致する」の文言には、「ほぼ一致する」ことが含まれる。
【００１０】
本態様に係るオゾン処理装置によれば、収容部内でのオゾンによる除菌が進み、除菌が完了したと見做せる状態となったときに、収容部内へのオゾンの供給を停止できる。これにより、収容部内に菌、ウィルス等の除菌対象が多く存在する場合に、除菌不足が生じることを防止できる。さらに、収容部内に存在する除菌対象が少ない場合に、オゾンの供給が無駄に行われてしまうことを防止できる。
（【００１１】以降は省略されています）
