発明の名称ズームレンズ、撮像装置、およびシステム
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20240531BHJP(光学)
要約【課題】小型・高い光学性能の点で有利なズームレンズを提供する。
【解決手段】複数のレンズ群を有するズームレンズ(1a)であって、複数のレンズ群は、物体側から像側へ順に、正の屈折力を有する第1レンズ群(B1)と、負の屈折力を有する第2レンズ群(B2)と、正の屈折力を有する第3レンズ群(B3)と、正の屈折力を有する第4レンズ群(B4)とからなり、広角端から望遠端へのズームのために、隣り合うレンズ群の間隔はいずれも変化し、第1レンズ群は移動せず、第2レンズ群は像側へ移動し、第4レンズ群は移動し、第4レンズ群は、物体側から像側へ順に、第1正レンズ(G41)と第1負レンズ(G42)とを有し、第1正レンズおよび第1負レンズのd線における屈折率Nd41、Nd42、第1正レンズおよび第1負レンズのd線を基準としたアッベ数νd41、νd42は、所定の条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
複数のレンズ群を有するズームレンズであって、
前記複数のレンズ群は、物体側から像側へ順に、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、正の屈折力を有する第３レンズ群と、正の屈折力を有する第４レンズ群とからなり、
広角端から望遠端へのズームのために、隣り合うレンズ群の間隔はいずれも変化し、前記第１レンズ群は移動せず、前記第２レンズ群は像側へ移動し、前記第４レンズ群は移動し、
前記第４レンズ群は、物体側から像側へ順に、第１正レンズと第１負レンズとを有し、
前記第１正レンズのｄ線における屈折率をＮｄ４１、前記第１負レンズのｄ線における屈折率をＮｄ４２、前記第１正レンズのｄ線を基準としたアッベ数をνｄ４１、前記第１負レンズのｄ線を基準としたアッベ数をνｄ４２として、
０．０１＜Ｎｄ４２－Ｎｄ４１＜０．５０
１．０１＜νｄ４２／νｄ４１＜２．００
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 880 文字）【請求項２】
前記第４レンズ群は、物体側から像側へ順に、前記第１正レンズと、前記第１負レンズと、第２正レンズとからなることを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第４レンズ群は、物体側から像側へ順に、前記第１正レンズと、前記第１負レンズと、第２正レンズと、第３正レンズとからなることを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記第１レンズ群の焦点距離をｆ１とし、前記第４レンズ群の焦点距離をｆ４として、
０．６０＜ｆ４／ｆ１＜０．９０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記第３レンズ群の焦点距離をｆ３とし、前記第４レンズ群の焦点距離をｆ４として、
１．００＜ｆ４／ｆ３＜１．５０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記第４レンズ群の焦点距離をｆ４とし、広角端でのバックフォーカスをＢｆｗとして、
１．５０＜ｆ４／Ｂｆｗ＜３．００
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項７】
前記第１正レンズの焦点距離をｆ４１とし、前記第１負レンズの焦点距離をｆ４２として、
－２．００＜ｆ４１／ｆ４２＜－１．００
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
前記第４レンズ群は、フォーカスのために移動することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記第３レンズ群は、ズームのために移動することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
請求項１乃至９のいずれか一項に記載のズームレンズと、
前記ズームレンズにより形成された像を撮る撮像素子とを有することを特徴とする撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズ、撮像装置、およびシステムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
小型で変倍比を効率良く確保することが可能なズームレンズとして、物体側から像側へ順に、正、負、正、正の屈折力を有するレンズ群を備えたズームレンズが知られている。特許文献１には、正、負、正、正の屈折力を有するレンズ群を備え、変倍に際して第２レンズ群および第３レンズ群が移動するズームレンズが開示されている。特許文献２には、正、負、正、正の屈折力を有するレンズ群を備え、変倍に際して第２レンズ群および第４レンズ群が移動するズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２２１９９８号公報
特開２０１０－１３９７２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたズームレンズは、レンズの枚数が２０枚以上と多いため、小型の点では不利である。特許文献２に開示されたズームレンズは、高い光学性能の点では不利である。
【０００５】
本発明は、例えば、小型・高い光学性能の点で有利なズームレンズを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのズームレンズは、複数のレンズ群を有するズームレンズであって、前記複数のレンズ群は、物体側から像側へ順に、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、正の屈折力を有する第３レンズ群と、正の屈折力を有する第４レンズ群とからなり、広角端から望遠端へのズームのために、隣り合うレンズ群の間隔はいずれも変化し、前記第１レンズ群は移動せず、前記第２レンズ群は像側へ移動し、前記第４レンズ群は移動し、前記第４レンズ群は、物体側から像側へ順に、第１正レンズと第１負レンズとを有し、前記第１正レンズのｄ線における屈折率Ｎｄ４１、前記第１負レンズのｄ線における屈折率Ｎｄ４２、前記第１正レンズのｄ線を基準としたアッベ数νｄ４１、前記第１負レンズのｄ線を基準としたアッベ数νｄ４２は、所定の条件式を満足する。
【０００７】
本発明の他の目的及び特徴は、以下の実施例において説明される。
【発明の効果】
【０００８】
本発明によれば、例えば、小型・高い光学性能の点で有利なズームレンズを提供することができる。
【図面の簡単な説明】
【０００９】

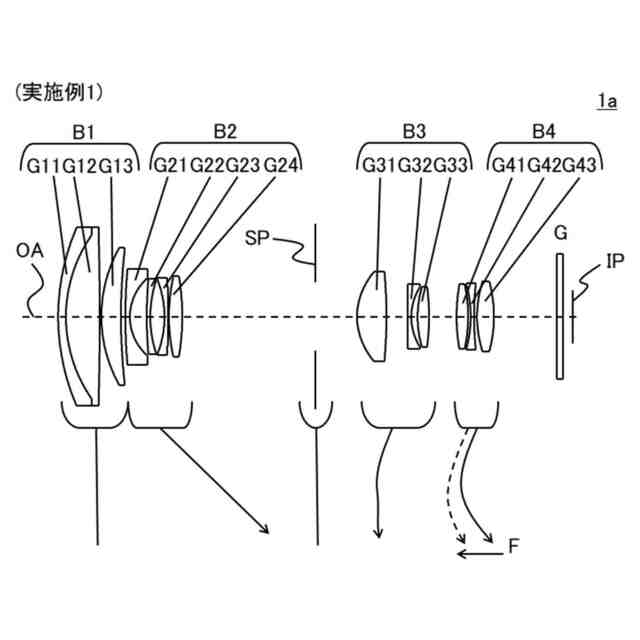

実施例１における広角端でのズームレンズの断面図である。
実施例１における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
実施例２における広角端でのズームレンズの断面図である。
実施例２における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。

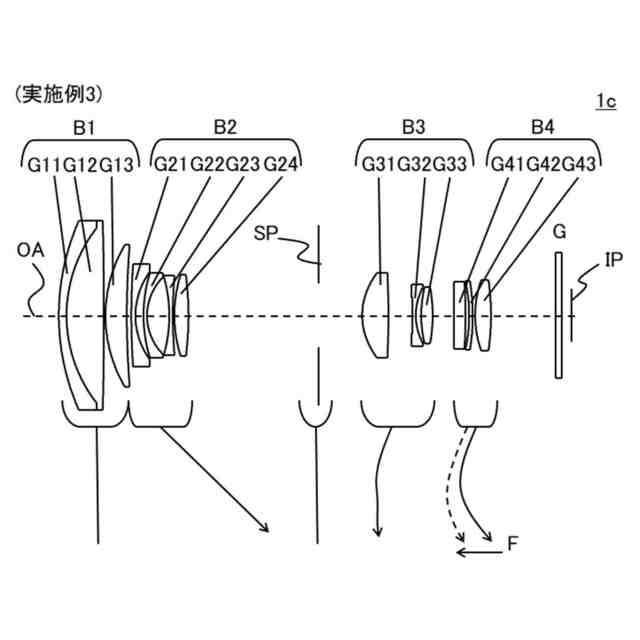

実施例３における広角端でのズームレンズの断面図である。
実施例３における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
実施例４における広角端でのズームレンズの断面図である。
実施例４における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
実施例５における広角端でのズームレンズの断面図である。
実施例５における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
実施例６における広角端でのズームレンズの断面図である。
実施例６における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
実施例７における広角端でのズームレンズの断面図である。
実施例７における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
実施例８における広角端でのズームレンズの断面図である。
実施例８における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
実施例９における広角端でのズームレンズの断面図である。
実施例９における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
実施例１０における広角端でのズームレンズの断面図である。
実施例１０における広角端、中間ズーム位置、望遠端でのズームレンズの諸収差図である。
各実施例におけるズームレンズを備えた撮像装置の概略図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。
