公開番号2025179810
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2025081689
出願日2025-05-15
発明の名称靴のソール内に配設された緩衝装置
出願人学校法人東京電機大学,学校法人文京学院
代理人弁理士法人東和国際特許事務所
主分類A43B 13/18 20060101AFI20251203BHJP(履物)
要約【課題】変形性膝関節症を含む人の歩行時における下腿の回旋運動を制御し、疼痛や病態の予防・改善を図る靴のソール内に配設された緩衝装置を提供する。

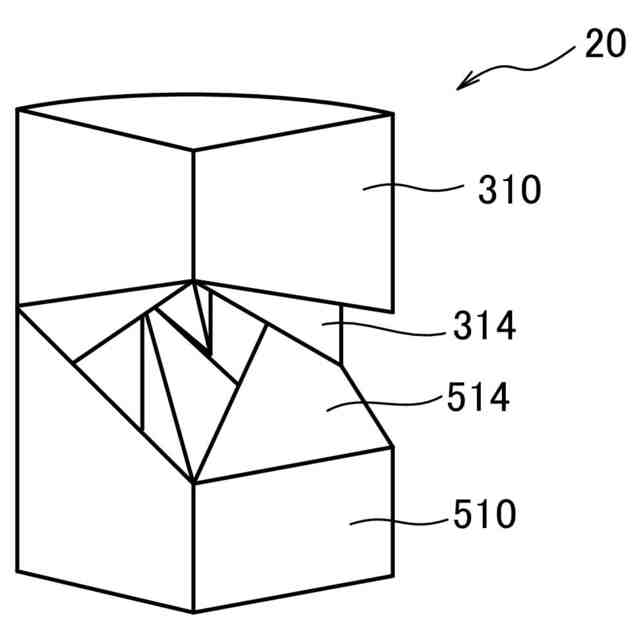

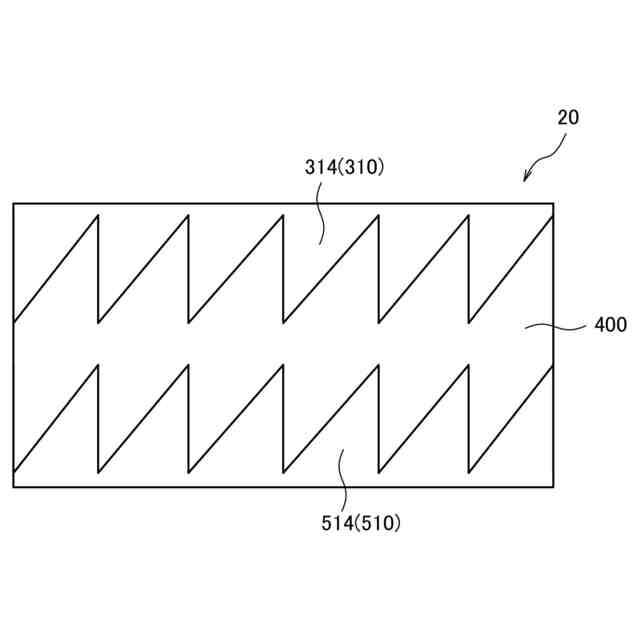

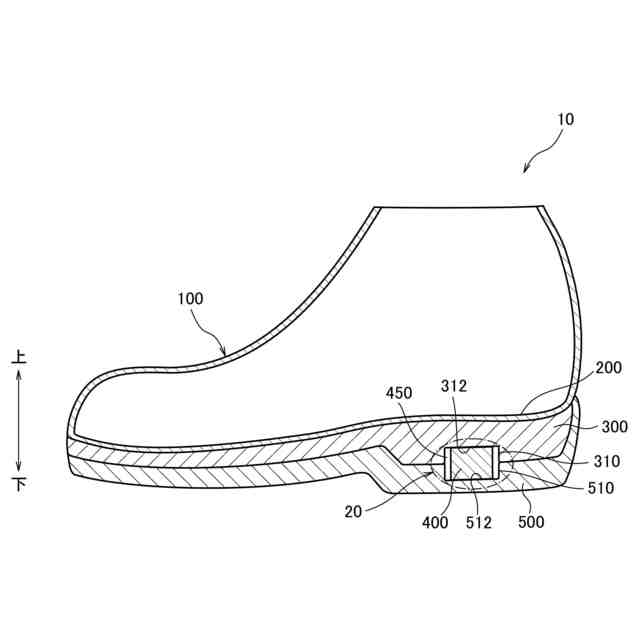

【解決手段】靴のソール内に配設された緩衝装置20とする。ソールは、互いに当接されたアッパー側の弾性体からなる上層300と、地表側の弾性体からなる下層500と、上層と該下層との間の対称位置に、円、楕円もしくは長円形状の上層凹部310と下層凹部510が形成され、上層凹部と下層凹部から形成される間隙450に、上層凹部の下面と、下層凹部の上面に接着され、上層及び下層と比べて弾性率の低い材料を用いた中間層400と、から形成され、上層凹部と該下層凹部の該間隙を挟んで互いに対向する面には、円、楕円もしくは長円の内部の始点から放射方向へ円、楕円もしくは長円の周縁まで延出され、互いに係合するような位置に鋸刃314、514を形成する。
【選択図】図1
特許請求の範囲【請求項１】
靴のソール内に配設された緩衝装置であって、
該ソールは、
互いに当接されたアッパー側の弾性体からなる上層と、
地表側の弾性体からなる下層と、
該上層と該下層との間の対称位置に、円、楕円もしくは長円形状の上層凹部と下層凹部が形成され、該上層凹部と該下層凹部から形成される間隙に、該上層凹部の下面と、該下層凹部の上面に接着され、該上層及び該下層と比べて弾性率の低い材料を用いた中間層と、から形成され、

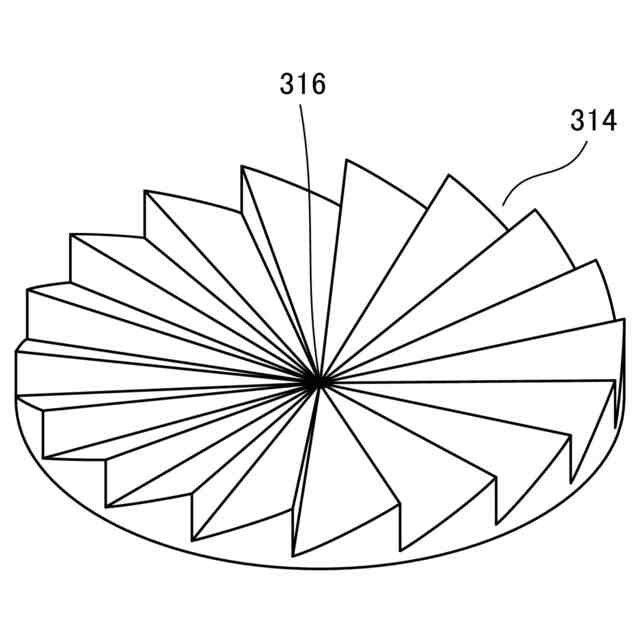

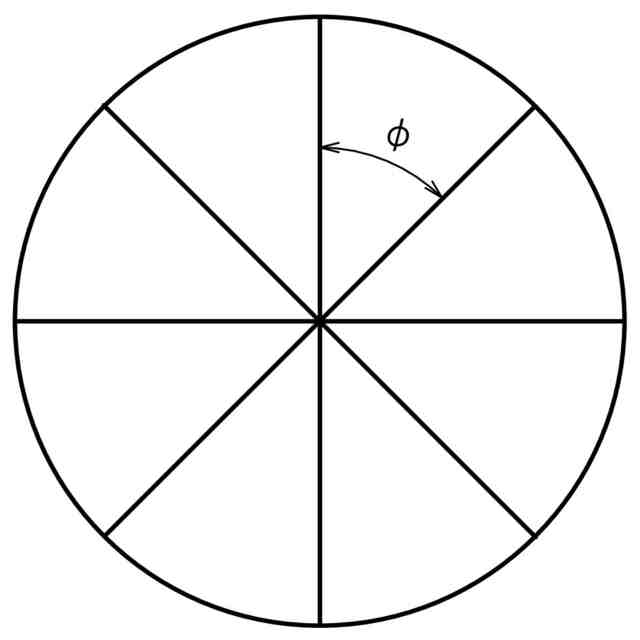

該上層凹部と該下層凹部の該間隙を挟んで互いに対向する面には、円、楕円もしくは長円の内部の始点から放射方向へ円、楕円もしくは長円の周縁まで延出され、互いに係合するような位置に鋸刃が形成されていることを特徴とする、緩衝装置。
続きを表示（約 1,200 文字）【請求項２】

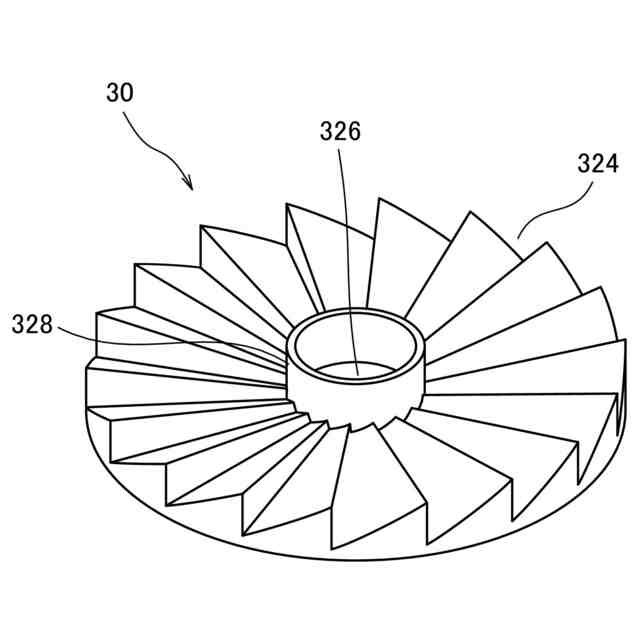

前記下層凹部の前記始点には、円柱状の回転軸が形成されており、
前記鋸刃は該回転軸の外周から放射方向へ円、楕円もしくは長円の周縁まで延出され、
前記上層凹部には、回転軸が挿入される円筒が形成されている、ことを特徴とする請求項１に記載の緩衝装置。
【請求項３】

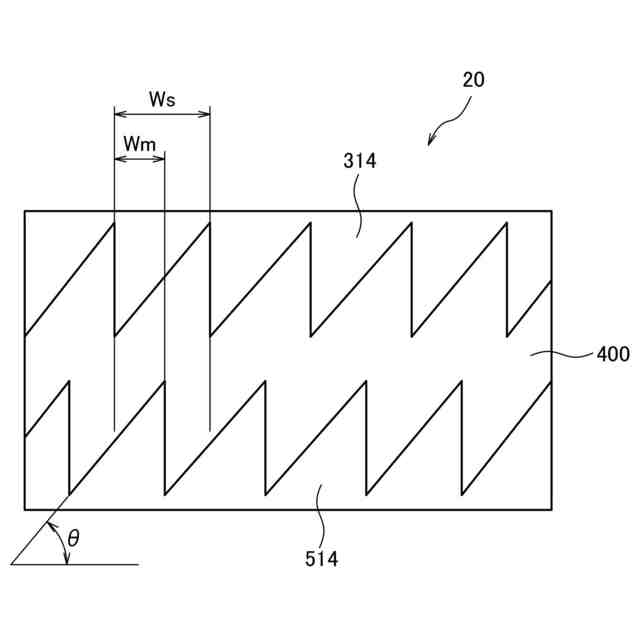

前記鋸刃は直角台形である、ことを特徴とする請求項１に記載の緩衝装置。
【請求項４】
前記上層と前記下層との当接面には、両者を接着する弾性体の接着層が形成されている、ことを特徴とする請求項１に記載の緩衝装置。
【請求項５】
本発明は、靴のソール内に配設された緩衝装置であって、
該ソールは、
互いに当接されたアッパー側の弾性体からなる上層と、
地表側の弾性体からなる下層と、を備え、
該上層と該下層との間の対称位置に、円形状の上層凹部と下層凹部が形成されており、
該上層凹部にはアッパー側から地表側へ延出する弾性体からなる円柱状の下面を備えた上層凸部と、
該下層凹部には地表側からアッパー側へ延出する弾性体からなる該上層凸部と同径の円柱状の上面を備えた下層凸部と、
該上層凸部の下面と該下層凸部の上面との間に係合層となる間隙を生じさせるとともに、該上層凸部の下面と該下層凸部の上面の周縁側から中心側へ所定の幅を有するリング状の帯部を生じさせるように該上層と該下層との間に介在して、該上層凸部の下面と、該下層凸部の上面に接着され、該上層凸部及び該下層凸部と比べて弾性率の低い材料を用いた円柱状の中間層と、が形成され、
該下層凸部の該帯部には、放射方向に所定の幅を有した周方向に延出する複数の係合溝が、等分に形成されており、
該上層凸部の該帯部には、該係合溝に収容されるように該係合層を経由して、該下層に向かって鉛直方向に突出した突起部が形成されている、ことを特徴とする緩衝装置。
【請求項６】
前記突起部は、放射方向に所定の幅を有して周方向に延出しており、周方向の長さが前記係合溝の周方向の長さよりも小さい、ことを特徴とする請求項５に記載の緩衝装置。
【請求項７】
前記突起部は、前記係合溝の周方向端部の一方に接している、ことを特徴とする請求項５または６に記載の緩衝装置。
【請求項８】
前記突起部の前記係合溝に向かう面は、前記周方向端部の一方が山となっており、前記係合溝の周方向端部の他方へ下降する斜面となっている、ことを特徴とする請求項７に記載の緩衝装置。
【請求項９】
前記係合溝は、前記周方向端部の一方が深くなっており、前記周方向端部の他方へ浅くなる斜面となっている、ことを特徴とする請求項７に記載の緩衝装置。
【請求項１０】
請求項１から請求項９に記載した前記緩衝装置を、前部分もしくは踵部分、またはその両方に備えたことを特徴とする靴。

発明の詳細な説明【技術分野】
【０００１】
本発明は靴のソール内に配設された緩衝装置に係り、詳しくは、変形性膝関節症を含む人の歩行時における下腿の回旋運動を制御し、疼痛や病態の予防・改善を図る靴のソール内に配設された緩衝装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
膝の動きには屈曲・伸展があり、屈曲・伸展の際に膝の関節には滑り・転がりが生ずる。歩行時の屈曲・伸展によって、膝関節への荷重は体重の３倍に達するとも言われている。また、歩行の際、膝は屈曲・伸展に加えて内旋・外旋の捻じれの負荷が生じる。このように膝関節には大きな負荷がかかり、この負荷によって膝関節内の軟骨が摩耗、減少、変形して痛みが生ずるのが変形性膝関節症である。
【０００３】
歩行の際、足部は外旋しながら地面を蹴る傾向をもつが、この傾向が強い場合は捻じれストレスとして膝関節に負荷が生じる。変形性膝関節症患者ではこの捻じれストレスによって生じると考えられる脛骨捻転の異常を伴っている場合が多い。足部の回旋を抑制あるいは促すことで、変形性膝関節症の予防になるとともに効果的な対処法となる。
【０００４】
膝の回旋運動を誘導するために、靴底の踵部底面に装着して踵部接地時における衝撃力を確実に緩和しつつ緩やかな回転トルクを発生させることにより、変形性膝関節症の進行を確実に抑制する技術が開示されている（特許文献１参照）。
【０００５】
また、膝関節への衝撃的な荷重を緩和して、膝関節の負担を軽減するため、靴底の波形形状の断面を有する上層と下層の間に、波形の前記頂部および／または底部において、空隙を形成して、上方からの荷重が加わると、互いに接触している斜面部において、当該斜面部の組織が斜面に沿ってズレを生ずる剪断変形を呈することで、上方からの荷重により、圧縮変形の他に剪断変形を促し、緩衝性を向上させる技術が開示されている（特許文献２参照）。
【０００６】
さらに、衝撃的な荷重の緩和手段として、回転体を備えて、過重負荷時にこの回転体に剪断変形を生じさせて、衝撃のエネルギを吸収させる緩衝機能を備えた技術が開示されている（特許文献３）。
【先行技術文献】
【特許文献】
【０００７】
特許第３９９２７２４号
特開２００７－９８１８１号
特開２００３－７９４０２号
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、特許文献１にて開示された技術は、リブが直接路面と接触しているため、リブの位置と路面との関係によって、靴自体の傾き等が発生し、歩行者が予期しない姿勢になる可能性があった。また、摩耗等でリブの形状が変化して、経年的に所期の要求を満足しなくなる可能性があった。さらに、リブ間に小石・砂等が挿入・蓄積されて、経年的に所期の要求を満足しなくなる可能性があった。加えて、リブの形状を渦巻き状としているが、回転の方向性は緩やかな規制となるため、膝関節症の症状に応じた回転規制ができないおそれがあった。
【０００９】
特許文献２にて開示された技術は、篏合する波形状を規定していないことから、回転の方向性は規制されていないため、膝関節症の状態に応じた回転規制ができないおそれがあった。上面と下面とを直接的に波上の山谷で篏合させ、また上層と下層との間は「接触」だけで接着はされていないことから、摩耗粉が蓄積されて初期の要求を満足しなくなる可能性があった。さらに、大きな外的負荷を受けたときに、波間の滑り範囲を超えて変形し、例えば、山を越えて、新たな篏合を生じる場合も想定され、歩行者に多大な負担をかける可能性があった。
【００１０】
そして、特許文献３にて開示された技術は、着地の衝撃吸収を目的とした技術であり、柱状の緩衝部の側面に回転を促す溝を形成しており、この溝の変形によって、剪断変形による緩衝性を向上させるものである。篏合する構成を有していないことから、回転の方向性は規制されていないため、膝関節症の状態に応じた回転規制ができないおそれがあった。
（【００１１】以降は省略されています）
