公開番号2025178850
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085693
出願日2024-05-27
発明の名称箱詰め装置
出願人大森機械工業株式会社
代理人個人
主分類B31B 50/52 20170101AFI20251202BHJP(紙,板紙または紙と同様の方法で加工される材料からなる物品の製造;紙,板紙または紙と同様の方法で加工される材料の加工)
要約【課題】ピローボックスカートン用の胴貼りカートンのフラップをきれいに折り曲げることができる箱詰め装置を提供する

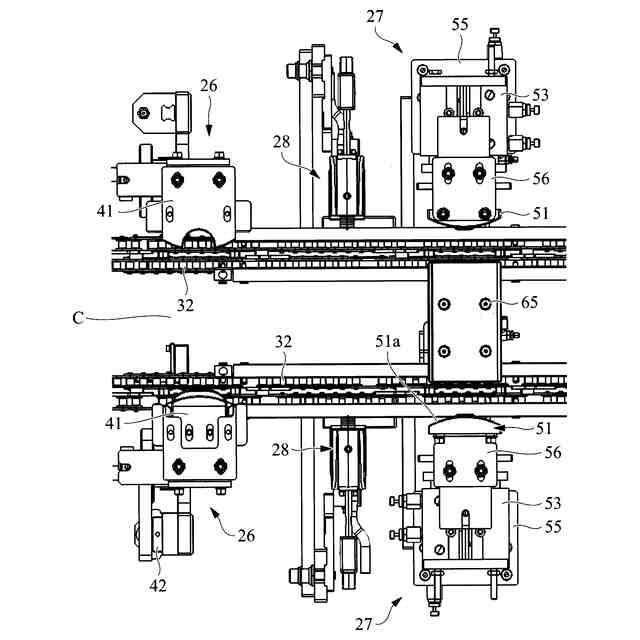

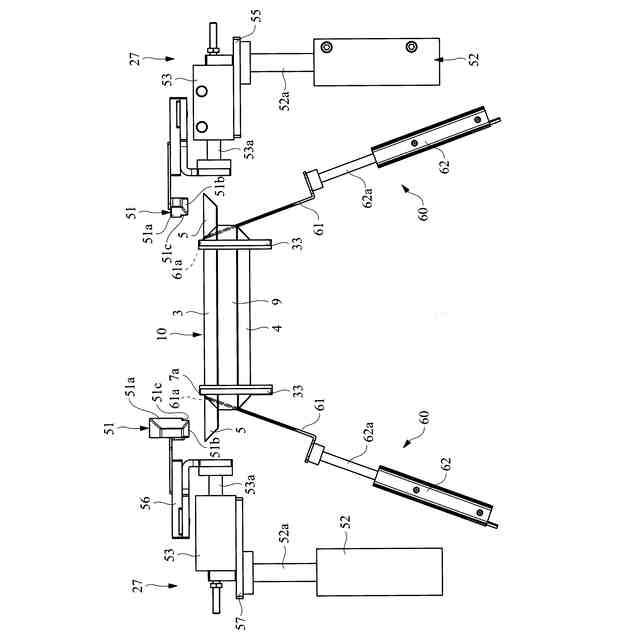

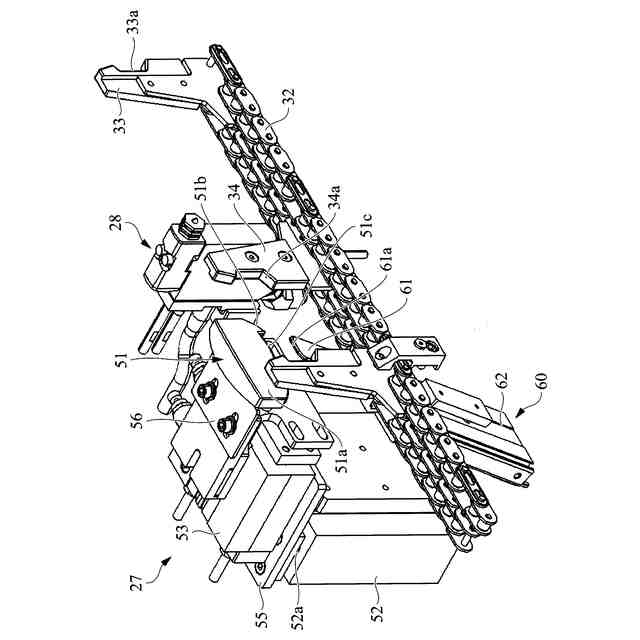

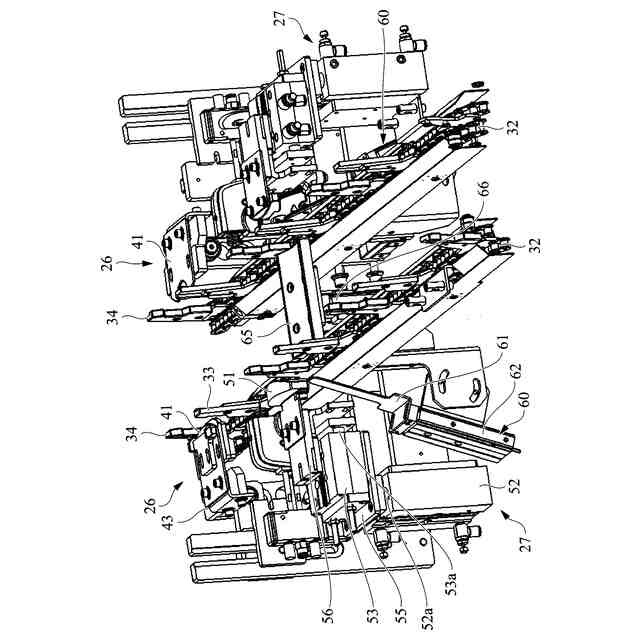

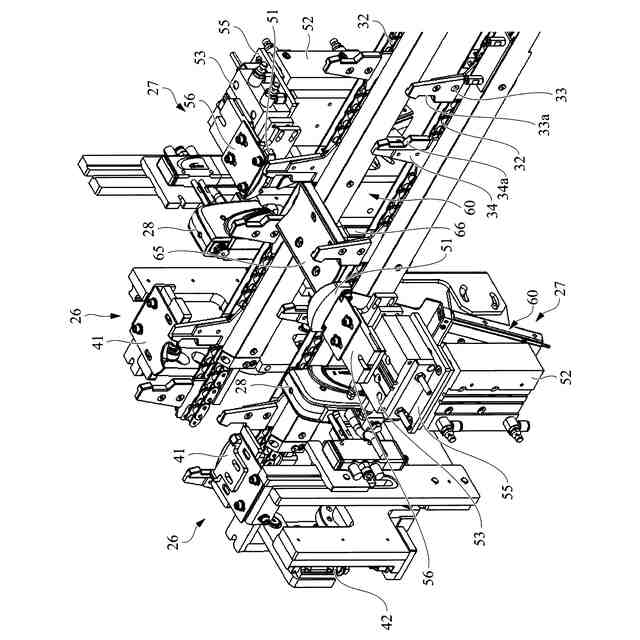

【構成】ピローボックスカートンの下側フラップ6を起こす下側フラップ起こし装置26と、起こされた下側フラップに糊をつける糊付け装置28と、上側フラップ5を倒す上側フラップ倒し装置27を備える。下側フラップ起こし装置で起こされた下側フラップは、上側フラップ倒し装置に至ると第2折り線7bの部分等の反力により外側に少し開くように倒れるため、その倒れた下側フラップを付勢して起立させる抑え板部材61を有する下側フラップ位置決め装置60を備える。上側フラップ倒し装置は、抑え板部材の先端部が第1折り線7aに対向するように下側フラップを抑えてから上側フラップを倒すように構成する。
【選択図】図3
特許請求の範囲【請求項１】
製品を収納する胴体部を構成する第１面部及び第２面部を有し、
前記第１面部と前記第２面部は、折り畳まれた状態で少なくとも一部が重なるとともに両側縁同士が直接または側面部を介して繋がり、起こした状態では幅方向に湾曲するものであり、
前記第１面部の前記繋がっていない両端には第１フラップを有し、
前記第２面部の前記繋がっていない両端には第２フラップを有し、
前記第１面部と前記第１フラップとの境界並びに前記第２面部と前記第２フラップの境界が曲線状となる胴貼りカートンに対し前記製品を収納する箱詰め装置であって、
前記胴貼りカートンを間欠搬送する搬送装置と、
前記搬送装置の一時停止エリアにそれぞれ配置される、折り畳まれた前記胴貼りカートンを開くカートン開函装置と、前記胴貼りカートンの開放された部位から前記胴体部内に前記製品を供給する製品供給装置と、前記第２フラップを前記第２面部との境界部分から折り曲げる第２フラップ折り曲げ装置と、前記第１フラップを前記第１面部との境界部分から折り曲げる第１フラップ折り曲げ装置を備え、
前記第２フラップ折り曲げ装置で折り曲げられた前記第２フラップは、少なくとも前記第１フラップ折り曲げ装置に至った際には外に開いた姿勢となるようにし、
前記第１フラップ折り曲げ装置は、前記第２フラップを抑えて所定位置に位置決めする位置決め装置を備え、
前記所定位置は、前記第１フラップの折り曲げに干渉しない位置であり、
前記第１フラップ折り曲げ装置は、前記位置決め装置で前記第２フラップを前記所定位置に位置させた状態で前記第１フラップを折り曲げるようにし、
前記位置決め装置が前記所定位置にある前記第２フラップから離反すると、前記第２フラップは前記第１フラップ折り曲げ装置で折り曲げられた前記第１フラップに接触し得るようにした
箱詰め装置。
続きを表示（約 650 文字）【請求項２】
前記位置決め装置は、前記第２フラップに接触して前記胴体部側に接近する方向に付勢する抑え部材と、その抑え部材を前記胴体部に向けて接近離反移動させる駆動手段を備え、
前記所定位置は、前記抑え部材の先端側或いは前記第２フラップの開放端側が、前記第１面部と前記第１フラップの境界部分に対向する位置である請求項１に記載の箱詰め装置。
【請求項３】
前記駆動手段は、前記抑え部材を前記胴体部に向けて斜め方向から接近離反するように構成する請求項２に記載の箱詰め装置。
【請求項４】
前記第１フラップまたは前記第２フラップの表面に糊を付着させる糊付け装置を備え、
前記第１フラップ折り曲げ装置は、前記第１フラップを折り曲げるとともに、前記胴体部側に付勢し、前記第１フラップと前記第２フラップを前記糊により接着させる機能を備える請求項１～３のいずれか１項に記載の箱詰め装置。
【請求項５】
前記第１フラップまたは前記第２フラップの表面に糊を付着させる糊付け装置を備え、
前記第１フラップ折り曲げ装置は、前記第１フラップを折り曲げるとともに、前記胴体部側に付勢し、前記第１フラップと前記第２フラップを前記糊により接着させる機能を備え、
前記糊付け装置は、前記第２フラップの複数箇所に前記糊を付着させるようにし、
前記抑え部材は、前記糊が付着されていない領域に接触するよう構成する請求項２または３に記載の箱詰め装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、箱詰め装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
製品を収納する箱は、多種多様のものがあり、そのうちの１つに、ピローボックスカートン（「ピローケース」と称されることもある）がある。図１（ａ）に示すように、このピローボックスカートン１は、製品を収納する胴体部２が上面部３と下面部４の側縁同士が繋がるとともに、上面部３と下面部４の非接続の両端が開口し、その開口側の上面部３の両端に繋がる上側フラップ５との接続部分の境界となる第１折り線７ａ並びに開口側の下面部４の両端に繋がる下側フラップ６との接続部分の境界となる第２折り線７ｂが曲線となり、製函して組み立てた状態では曲線に合わせて箱の表面が湾曲し、幅方向中央側が上下に膨らんだ枕状の形態となる。
【０００３】
図１（ｂ）は、ピローボックスカートン１の展開図（カートンブランクス（カートンブランク））であり、図示の例では上面部３の一方の側縁に糊代片８を設ける。そして、上面部３と下面部４の境界の側縁を折り曲げるとともに、糊代片８を下面部４に貼り付けることで、図１（ｃ）に示す折り畳まれた胴貼りカートン（セットアップカートン）１０が構成される。
【０００４】

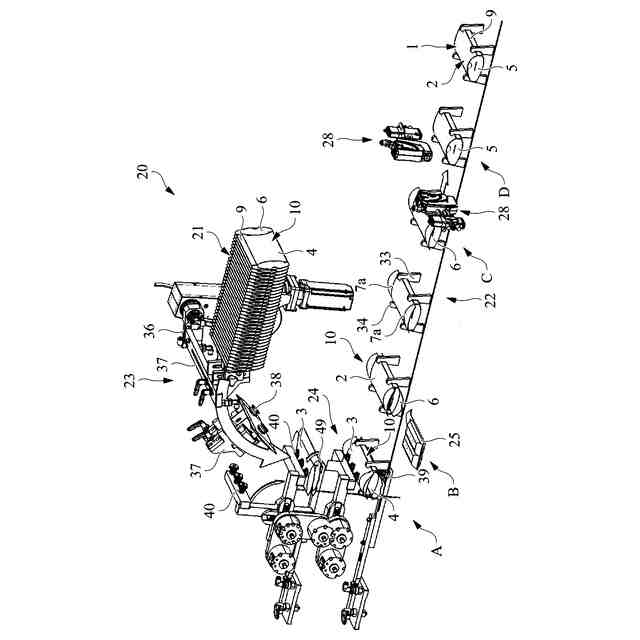

特許文献１には、図１（ｃ）に示す胴貼りカートン１０を１枚ずつ取り出し、上面部３と下面部４が互いに湾曲して膨らんだ状態の胴体部２を形成し、その胴体部２内に製品を供給した後、下側フラップ６を第２折り線７ｂから折り曲げて起こすとともに、上側フラップ５を第１折り線７ａから折り曲げて倒すことで箱詰め処理を行う装置が開示されている。
【０００５】
また、ピローボックスカートン１は、例えば、図２に展開図を示すように、上面部３と下面部４の間に、側面部９を配置し、側面部９を介して繋がるような構成にしたタイプもある。この場合も、上面部３と上側フラップ５の接続部分並びに下面部４と下側フラップ６の接続部分は曲線状になり、製函した状態では、胴体部２は、上面部３と下面部４が幅方向中央が膨らんだ枕状に形成される。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－１１４９３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に開示された装置では、胴貼りカートン１０を間欠搬送し、一時停止中に順次所定の処理を行う。すなわち、装置は、下側フラップ６を起立させる処理を行うと、胴貼りカートン１０を間欠搬送し、適宜位置で一時停止した胴貼りカートン１０（下側フラップ６が起きて開口部を閉じた状態）に対して上側フラップ５を下方に折り曲げる処理を行う。この時、下側フラップ６が外側に倒れた姿勢になり、その下側フラップ６の先端が上側フラップ５の境界の第１折り線７ａより外側に位置すると、下側フラップ６の先端が上側フラップ５に接触し、上側フラップ５の折り曲げを邪魔する。その結果、上側フラップ５は、第１折り線７ａから折り曲げができなくなる。
【０００８】
一方、前工程で下側フラップ６を胴体部２の内側にしっかり折り込むようにすると、下側フラップ６は手前側に倒れず、上記の事態の発生を抑制できる。しかし、その場合、立ち上げた上側フラップ５と下側フラップ６は、非接触の状態となったり、軽く触れる状態となったりする。そして、例えば下側フラップ６が胴体部２内に倒れこみ上側フラップ５から離れた状態になり、その状態が外部から視認可能になると見た目が良くない。
【０００９】
また例えば、下側フラップ６と上側フラップ５を糊付けしようとした場合、上側フラップ５と下側フラップ６は非接触の状態では接着自体ができず、また、軽く接触する程度だと、上側フラップ５と下側フラップ６との間で糊を加圧できず、きれいに、かつ確実に接着することができない。
【００１０】
上述した課題はそれぞれ独立したものとして記載しているものであり、本発明は、必ずしも記載した課題の全てを解決できる必要はなく、少なくとも一つの課題が解決できればよい。またこの課題を解決するための構成についても単独で分割出願・補正等により権利取得する意思を有する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
