公開番号2025150227
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051007
出願日2024-03-27
発明の名称テープ搬送装置およびテープ搬送方法
出願人東罐興業株式会社
代理人個人,個人
主分類B31B 50/60 20170101AFI20251002BHJP(紙,板紙または紙と同様の方法で加工される材料からなる物品の製造;紙,板紙または紙と同様の方法で加工される材料の加工)
要約【課題】搬送方向長さが短いテープ片であっても、テープカット位置から貼り合わせ位置までの間を、確実にテープ搬送ベルトのテープ保持領域に吸着保持した状態で搬送することができるテープ搬送装置およびテープ搬送方法の提供。
【解決手段】テープ搬送装置は、テープ保持領域に吸着孔を有するテープ搬送ベルトと、内部空間が負圧状態とされたバキュームボックスとを有し、テープ搬送ベルトは、テープカット位置において得られたテープ片を、吸着孔を介してテープ保持領域におけるバキュームボックスの負圧が作用するテープ吸着可能領域に吸着してブランクに貼り合わせる位置まで搬送可能に配置され、バキュームボックスの一側壁がテープカット位置に近接し、その外周面に周方向に全周にわたって延びる溝が形成された第1のベルト搬送ロールによって構成されることを特徴とする。
【選択図】図4

特許請求の範囲【請求項１】
搬送経路に沿って搬送されるブランクの接着部にテープを貼り付けるために、前記ブランクの接着部に応じた長さに切断されたテープ片を前記ブランクの搬送速度と同期して供給するテープ搬送装置であって、
複数のベルト搬送ロールに張架されて循環駆動され、テープ保持領域に吸着孔を有するテープ搬送ベルトと、前記テープ搬送ベルトの内周側に配置され、内部空間が負圧状態とされたバキュームボックスとを有し、
前記テープ搬送ベルトは、テープ原反から繰り出された未切断のテープから、テープカット位置において切断されて得られたテープ片を、前記吸着孔を介して前記テープ保持領域における前記バキュームボックスの負圧が作用するテープ吸着可能領域に吸着して前記テープカット位置から前記ブランクに貼り合わせる貼り合わせ位置までテープ搬送路に沿って搬送可能に配置され、
前記バキュームボックスの前記テープカット位置に近接する一側壁が、前記複数のベルト搬送ロールのうち、前記テープカット位置に近接する第１のベルト搬送ロールによって構成され、
前記第１のベルト搬送ロールの外周面における、前記テープ搬送ベルトの前記吸着孔に対向する状態に、周方向に全周にわたって延びる溝が形成されていることを特徴とするテープ搬送装置。
続きを表示（約 1,200 文字）【請求項２】
前記テープ搬送路は、前記テープを垂直下向きに搬送する区間を有し、
前記テープカット位置は、前記テープを垂直下向きに搬送する区間に配置されていることを特徴とする請求項１に記載のテープ搬送装置。
【請求項３】
前記テープカット位置と、前記テープ搬送ベルトにおける前記テープ吸着可能領域の最上流位置との距離が、前記テープ片の搬送方向長さ以下であることを特徴とする請求項１に記載のテープ搬送装置。
【請求項４】
前記テープ片の搬送方向長さは、３０～１５０ｍｍであることを特徴とする請求項１に記載のテープ搬送装置。
【請求項５】
前記テープ片を、前記テープ片の搬送方向がブランク搬送方向と一致するように供給するものであることを特徴とする請求項１に記載のテープ搬送装置。
【請求項６】
前記テープ片の厚みは、２５～１５０μｍであることを特徴とする請求項１に記載のテープ搬送装置。
【請求項７】
前記第１のベルト搬送ロールのベルト搬送方向下流側に隣接する第２のベルト搬送ロールが、内部空間が負圧状態とされて前記テープ搬送ベルトの前記吸着孔を介して前記テープ片を前記テープ保持領域に吸着する機能を有することを特徴とする請求項１に記載のテープ搬送装置。
【請求項８】
搬送経路に沿って搬送されるブランクの接着部にテープを貼り付けるために、テープ搬送装置を用いて前記ブランクの接着部に応じた長さに切断されたテープ片を前記ブランクの搬送速度と同期して供給するテープ搬送方法であって、
前記テープ搬送装置は、複数のベルト搬送ロールに張架されて循環駆動され、テープ保持領域に吸着孔を有するテープ搬送ベルトと、前記テープ搬送ベルトの内周側に配置され、内部空間が負圧状態とされたバキュームボックスとを有し、
前記テープ搬送装置の前記テープ搬送ベルトは、テープ原反から繰り出された未切断のテープから、テープカット位置において切断されて得られたテープ片を、前記吸着孔を介して前記テープ保持領域における前記バキュームボックスの負圧が作用するテープ吸着可能領域に吸着して前記テープカット位置から前記ブランクに貼り合わせる貼り合わせ位置までテープ搬送路に沿って搬送可能に配置され、
前記テープ搬送装置の前記バキュームボックスの前記テープカット位置に近接する一側壁が、前記複数のベルト搬送ロールのうち、前記テープカット位置に近接する第１のベルト搬送ロールによって構成され、
前記テープ搬送装置の前記第１のベルト搬送ロールは、外周面における前記テープ搬送ベルトの前記吸着孔に対向する状態に、周方向に全周にわたって延びる溝が形成されており、
前記テープカット位置で前記テープを切断したときに、得られた前記テープ片の少なくともテープ搬送方向の先頭部が前記テープ搬送ベルトにおける前記テープ吸着可能領域内に位置されることを特徴とするテープ搬送方法。

発明の詳細な説明【技術分野】
【０００１】

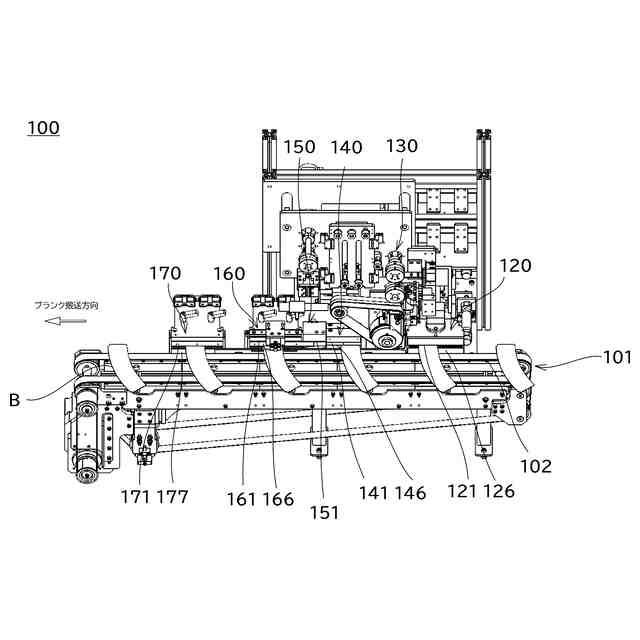

本発明は、紙コップ等の紙製容器を形成するためのブランクの端面を耐水性のテープで被覆するテープ貼り端面処理装置においてブランクに対して耐水性のテープを供給するためのテープ搬送装置およびテープ搬送方法に関する。
続きを表示（約 4,500 文字）【背景技術】
【０００２】
従来、紙コップ等の紙製容器の材料は、原紙のみでは耐水性やガスバリア性に劣ることから、原紙（紙製基材）の容器内面側となる表面に止水層として樹脂層が積層された紙積層体が用いられている。

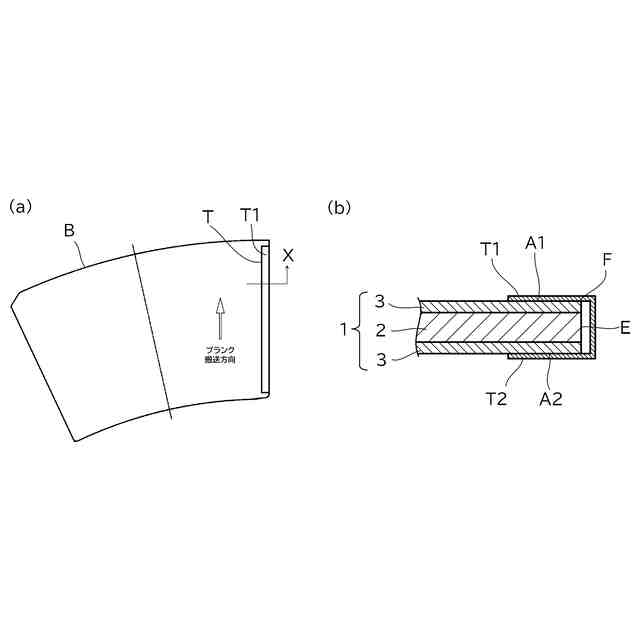

紙コップの逆円錐台筒形の胴部は、扇形状に打ち抜いたブランクを巻き、一方の側端部（接着部）を内面側にし、他方の側端部を外面側になるように重ね合わせて液密に接着することにより成形するが、内面側となるブランクの一方の側端部の端面に対して、原紙が露出せずに耐水性が確保されるように端部処理をすることが知られている。

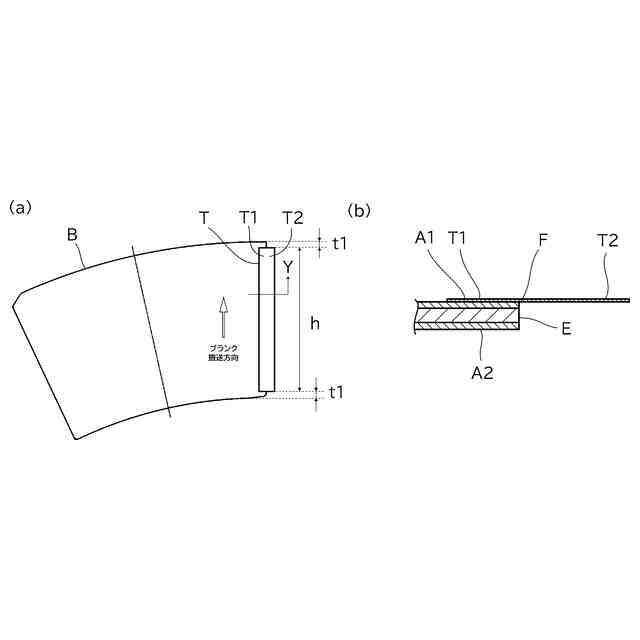

端部処理としては、例えば、別途用意した短冊状の耐水性のテープをブランクの側端部に表裏面にわたって貼り付けて端面を被覆する端面処理（例えば特許文献１～３参照。）を挙げることができる。
【０００３】
しかしながら、特許文献１～３に開示されるような、短冊状のテープをブランクの側端部に貼り付ける端面処理を行う場合、ブランクの側端部表面にテープを高速かつ高精度で貼り合わせることは難しく、テープのシワやめくれ等の貼り合わせ不良が発生してしまうことがある。
【先行技術文献】
【特許文献】
【０００４】
特開昭５７－０６３２４１号公報
特開平１１－１５７５２６号公報
特許第５２１１８４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、短冊状のテープを高速かつ高精度に貼り合わせるためのテープ貼り合わせ機構として、図１０に示されるような装置が考えられる。
図１０のテープ貼り合わせ機構５３０は、テープ原反（図示せず）から繰り出された未切断のテープを、テープカット位置Ｃにおいてテープ搬送方向と垂直なテープ幅方向に切断してテープ片Ｔを得るテープ切断ユニット５３２と、テープ切断ユニット５３２で得られたテープ片Ｔをテープカット位置ＣからブランクＢに貼り合わせる貼り合わせ位置Ｐまでテープ搬送路に沿って搬送するテープ搬送装置６００と、テープ片ＴをブランクＢに貼り合わせる貼り合わせユニット５３３と、を有する。
テープ搬送装置６００は、複数のベルト搬送ロールに張架されて循環駆動されるテープ搬送ベルト６１０と、このテープ搬送ベルト６１０の内周側に配置され、内部空間が負圧状態とされたバキュームボックス６５０とを有する。テープ片Ｔはテープ搬送ベルト６１０に対する粘着性等を有するものではないものの、テープ搬送ベルト６１０に吸着孔が形成されており、この吸着孔を介してバキュームボックス６５０の負圧が作用することによりテープ搬送ベルト６１０に吸着可能とされ、これによりテープ片Ｔをテープ搬送ベルト６１０に吸着しながら搬送することができる。そして、テープ片Ｔは、切断時、すなわちテープ片Ｔの上端がテープカット位置Ｃに位置している時に、少なくともこのテープ片Ｔの下端部がテープ搬送ベルト６１０に吸着して保持されることにより、テープ搬送ベルト６１０から剥離したり位置ズレしたりせずに搬送することができる。
【０００６】
しかしながら、このようなテープ搬送装置６００においては、テープ片Ｔの搬送方向長さが短いものになると、テープ搬送ベルト６１０に確実に吸着保持することができない場合が生じるおそれがある。
具体的には、テープ切断ユニット５３２がテープ搬送路におけるテープを垂直下向きに搬送する区間において当該テープを切断するよう配置され、テープ搬送ベルト６１０もテープ搬送路において垂直方向に沿ってテープ片Ｔを搬送するよう配置されていると、テープ片Ｔの搬送方向長さが短い場合にテープ片Ｔの上端がテープ原反から切り離され、かつ、テープ片Ｔの下端部もテープ搬送ベルト６１０に吸着保持されない状態とされることがあり、この場合、テープ片Ｔが自由落下等によりテープ搬送路外に逸脱してしまうことが懸念される。
これは、バキュームボックス６５０はテープ搬送ベルト６１０の内周側に配置されるため、テープカット位置Ｃからバキュームボックス６５０の負圧が作用するテープ吸着可能領域に至るまで（すなわちバキュームボックス６５０のスリット６５８の最上端に対応する位置まで）には、テープ搬送路には不可避的にベルト搬送ロール６２０が介在することによってテープ非吸着区間Ｎが存在するためである。例えベルト搬送ロール６２０をバキュームロールとして構成しても、ベルト搬送ロール６２０にはある程度の大きさの径が必要となるため、ベルト搬送ロール６２０のテープ搬送路に対向する頂点とバキュームボックス６５０との間にはやはりある程度の長さのテープ非吸着区間が形成されてしまう結果、テープ片Ｔをテープ搬送ベルト６１０に吸着させる前にテープ搬送路から逸脱して落下したり、落下はせずとも所期の保持位置に保持することができずに位置ズレした状態で搬送されたりするおそれがある。ベルト搬送ロール６２０の径をより大きなものとすれば曲率半径の関係から当該ベルト搬送ロール６２０とテープ搬送ベルト６１０との距離を近くすることができてベルト搬送ロール６２０のバキューム力から微小な吸着力を得ることができるかもしれないが、この場合、機械配置上テープカット位置Ｃをより遠方にせざるを得なくなるためやはり短いテープ片Ｔの搬送に対応することができなくなってしまう。
テープカット位置Ｃにて切断された直後のテープ片Ｔは、その上端部がテープカット位置Ｃの上部に設けられたロール（図示せず）のみによって把持され、その下端部はフリーの状態となってバタつきが生じる等、このような状態のテープ片Ｔを所期の姿勢でテープ搬送ベルト６１０上に吸着保持させるには、十分な吸着力が必要とされるが、上述のような構成のベルト搬送ロール６２０では十分な吸着力を望めないのが現状である。
このため、従来のテープ搬送装置６００においては、例えば６０ｍｍ以上という長さのテープ片Ｔの搬送にしか対応することができなかった。
【０００７】
本発明は、上記課題を解決するものであって、その目的は、搬送方向長さが短いテープ片であっても、テープカット位置から貼り合わせ位置までの間を、確実にテープ搬送ベルトのテープ保持領域に吸着保持した状態で搬送することができるテープ搬送装置およびテープ搬送方法を提供することにある。
【課題を解決するための手段】
【０００８】
本発明のテープ搬送装置は、搬送経路に沿って搬送されるブランクの接着部にテープを貼り付けるために、前記ブランクの接着部に応じた長さに切断されたテープ片を前記ブランクの搬送速度と同期して供給するテープ搬送装置であって、
複数のベルト搬送ロールに張架されて循環駆動され、テープ保持領域に吸着孔を有するテープ搬送ベルトと、前記テープ搬送ベルトの内周側に配置され、内部空間が負圧状態とされたバキュームボックスとを有し、
前記テープ搬送ベルトは、テープ原反から繰り出された未切断のテープから、テープカット位置において切断されて得られたテープ片を、前記吸着孔を介して前記テープ保持領域における前記バキュームボックスの負圧が作用するテープ吸着可能領域に吸着して前記テープカット位置から前記ブランクに貼り合わせる貼り合わせ位置までテープ搬送路に沿って搬送可能に配置され、
前記バキュームボックスの前記テープカット位置に近接する一側壁が、前記複数のベルト搬送ロールのうち、前記テープカット位置に近接する第１のベルト搬送ロールによって構成され、
前記第１のベルト搬送ロールの外周面における、前記テープ搬送ベルトの前記吸着孔に対向する状態に、周方向に全周にわたって延びる溝が形成されていることを特徴とする。
【０００９】
本発明のテープ搬送方法は、搬送経路に沿って搬送されるブランクの接着部にテープを貼り付けるために、テープ搬送装置を用いて前記ブランクの接着部に応じた長さに切断されたテープ片を前記ブランクの搬送速度と同期して供給するテープ搬送方法であって、
前記テープ搬送装置は、複数のベルト搬送ロールに張架されて循環駆動され、テープ保持領域に吸着孔を有するテープ搬送ベルトと、前記テープ搬送ベルトの内周側に配置され、内部空間が負圧状態とされたバキュームボックスとを有し、
前記テープ搬送装置の前記テープ搬送ベルトは、テープ原反から繰り出された未切断のテープから、テープカット位置において切断されて得られたテープ片を、前記吸着孔を介して前記テープ保持領域における前記バキュームボックスの負圧が作用するテープ吸着可能領域に吸着して前記テープカット位置から前記ブランクに貼り合わせる貼り合わせ位置までテープ搬送路に沿って搬送可能に配置され、
前記テープ搬送装置の前記バキュームボックスの前記テープカット位置に近接する一側壁が、前記複数のベルト搬送ロールのうち、前記テープカット位置に近接する第１のベルト搬送ロールによって構成され、
前記テープ搬送装置の前記第１のベルト搬送ロールは、外周面における前記テープ搬送ベルトの前記吸着孔に対向する状態に、周方向に全周にわたって延びる溝が形成されており、
前記テープカット位置で前記テープを切断したときに、得られた前記テープ片の少なくともテープ搬送方向の先頭部が前記テープ搬送ベルトにおける前記テープ吸着可能領域内に位置されることを特徴とする。
【発明の効果】
【００１０】

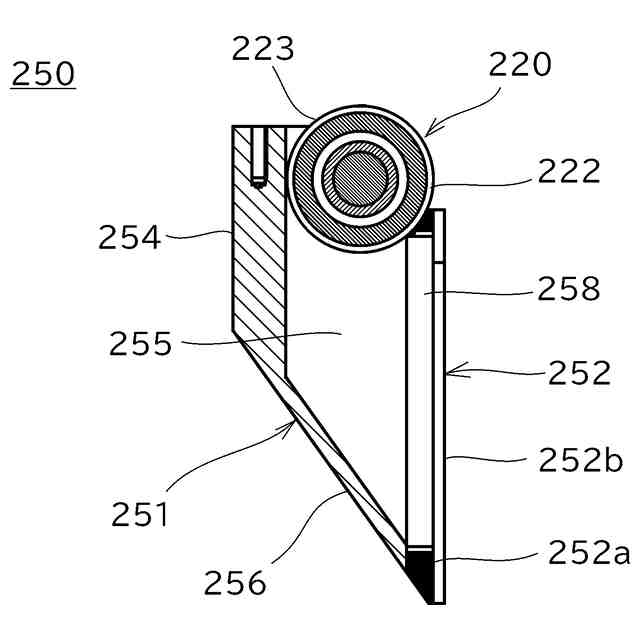

本発明のテープ搬送装置によれば、バキュームボックスにおけるテープカット位置に近接する一側壁が、テープ搬送ベルトを張架する第１のベルト搬送ロールによって構成され、かつ、第１のベルト搬送ロールの外周面におけるテープ搬送ベルトの吸着孔に対向する状態に周方向に全周にわたって延びる溝が形成されていることにより、バキュームボックス内の所期の負圧状態が維持されながら、第１のベルト搬送ロールの溝がバキュームボックス内に連通することとなるためこの溝を通じてバキュームボックスの負圧を第１のベルト搬送ロールの溝と対向するテープ搬送ベルトの吸着孔を介してテープ保持領域に作用させることができるため、テープ保持領域におけるテープ吸着可能領域をテープカット位置に近接する方向に拡大することができるので、搬送方向長さが短いテープ片であっても、テープ原反からの切断時に得られたテープ片を確実にテープ搬送ベルトのテープ吸着可能領域に位置ズレなく吸着保持させて受け渡すことができ、その結果、テープカット位置から貼り合わせ位置まで、テープ搬送ベルトによって搬送することができる。
（【００１１】以降は省略されています）
