公開番号2025147364
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047581
出願日2024-03-25
発明の名称スリーブ分離装置及びスリーブ分離方法
出願人東罐興業株式会社
代理人個人,個人,個人
主分類B65G 59/10 20060101AFI20250930BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】カール部のないスリーブのスタックからの分離を簡単な構造で自動化することにより、作業の効率化を図るスリーブ分離装置及びスリーブ分離方法を提供する。

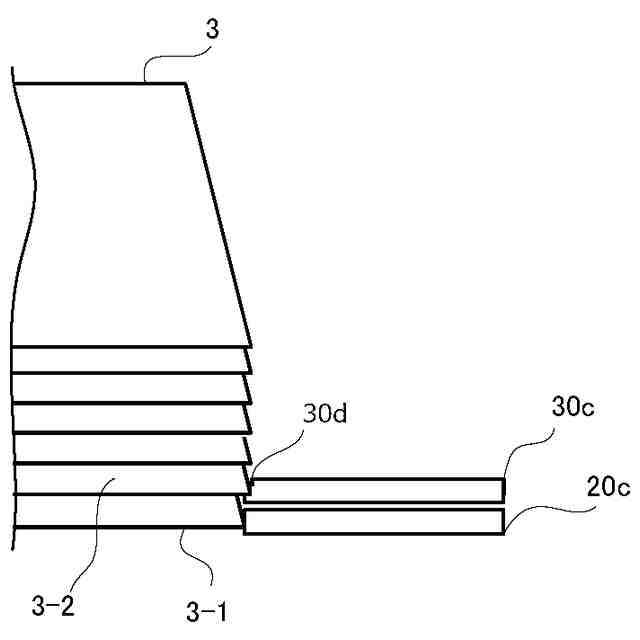

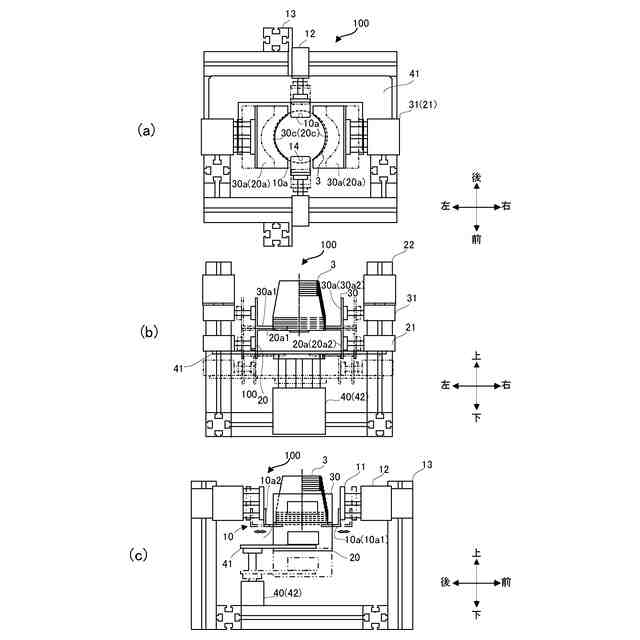

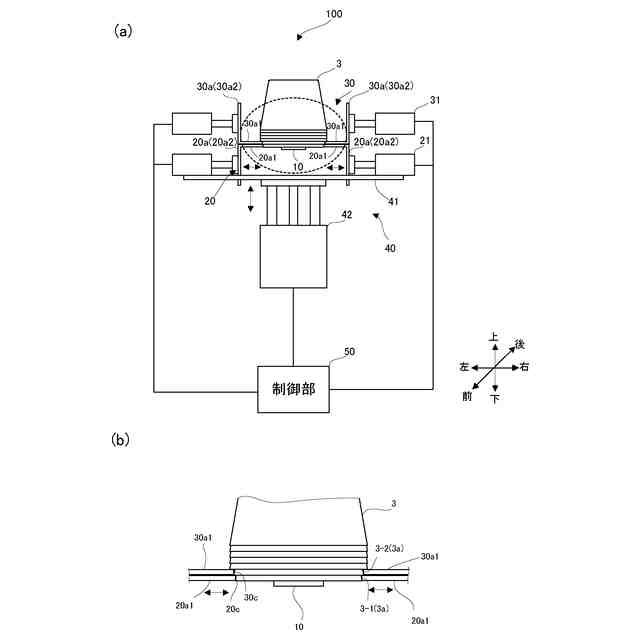

【解決手段】スリーブ分離装置100は、第1のスリーブ3-1の広径側の端部3aの外周を押圧する第1の押圧部20と、第1のスリーブ3-1に重ねられた第2のスリーブ3-2の広径側の端部3aの外周を押圧する第2の押圧部30と、を備える。第1の押圧部20により変形した第1のスリーブ3-1と、第2の押圧部30により変形した第2のスリーブ3-2が重ねられた状態で、第2のスリーブ3-2の広径側の端部3aでスリーブ3の軸方向と垂直な面で切断したとき、第1のスリーブ3-1の第1の切断形状と、第2のスリーブ3-2の第2の切断形状が、相似形となり、第1のスリーブ3-1と、第2のスリーブ3-2との間に隙間が形成され、第1のスリーブ3-1がスタックから分離される。
【選択図】図3
特許請求の範囲【請求項１】

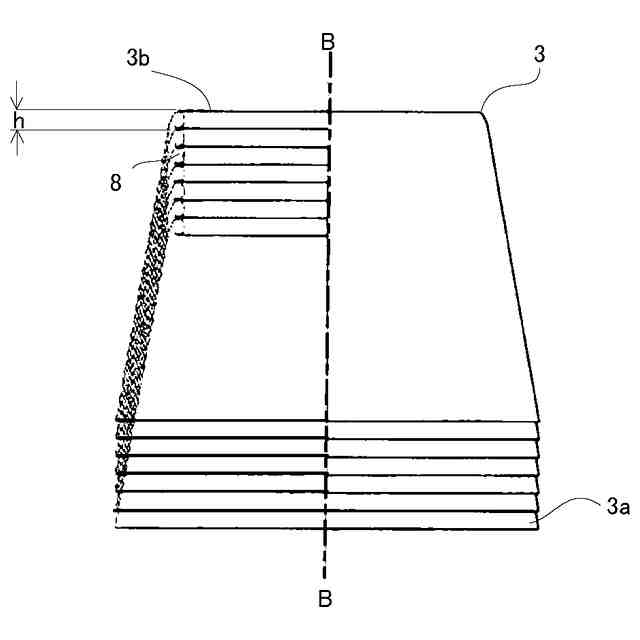

カール部のないテーパ状のスリーブを複数重ねて形成されたスタックから、スリーブを分離するスリーブ分離装置であって、
重ねられたスリーブの広径側の最初の第１のスリーブにおいて、当該第１のスリーブの広径側の端部の外周を押圧する第１の押圧部と、
前記第１のスリーブに重ねられた第２のスリーブの広径側の端部の外周を押圧する第２の押圧部と、を備え、
前記第１の押圧部で押圧されて変形した前記第１のスリーブと、前記第２の押圧部で押圧されて変形した前記第２のスリーブが重ねられた状態で、前記第２のスリーブの広径側の端部でスリーブの軸方向と垂直な面で切断したとき、前記第１のスリーブの第１の切断形状と、前記第２のスリーブの第２の切断形状が、相似形となり、
前記第１の切断形状に変形された前記第１のスリーブと、前記第２の切断形状に変形された前記第２のスリーブとの間に隙間が形成され、前記第１のスリーブが前記スタックから分離される、
スリーブ分離装置。
続きを表示（約 1,400 文字）【請求項２】
前記第１の押圧部は、対向して配置された一対の第１の押圧片を備え、当該一対の第１の押圧片が前記第１のスリーブの外周に接触する方向に移動することにより、前記第１のスリーブに押圧力を付与する、
請求項１に記載のスリーブ分離装置。
【請求項３】
前記第２の押圧部は、対向して配置された一対の第２の押圧片を備え、当該一対の第２の押圧片が前記第２のスリーブの外周に接触する方向に移動することにより、前記第２のスリーブに押圧力を付与する、
請求項２に記載のスリーブ分離装置。
【請求項４】

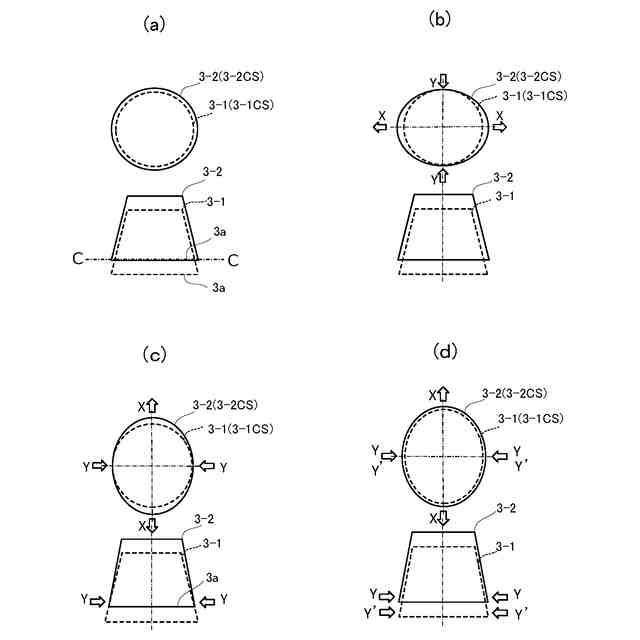

前記スリーブは円筒形に形成され、前記第１の切断形状と、前記第２の切断形状は、楕円形である、
請求項１に記載のスリーブ分離装置。
【請求項５】
前記一対の第１の押圧片の対向する端部には、一対の第１の把持部が形成され、当該一対の第１の把持部は、上面視で円弧状に形成され、当該円弧の直径寸法は、前記スリーブの最大外径寸法より大きい、
請求項２に記載のスリーブ分離装置。
【請求項６】

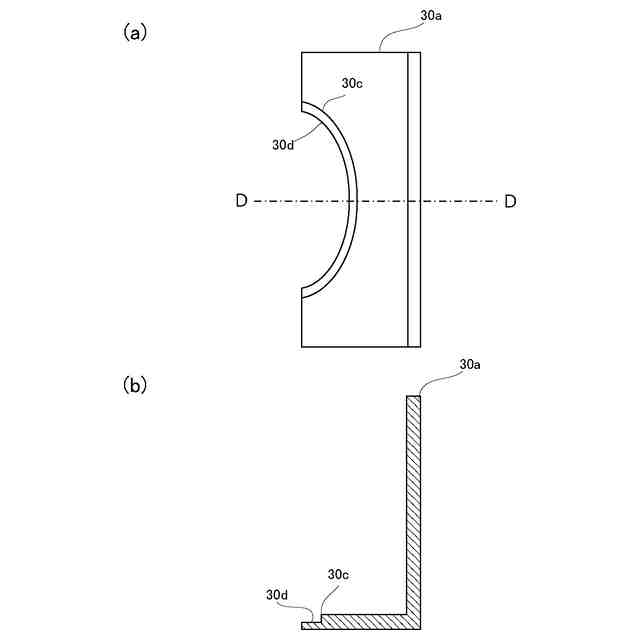

前記一対の第２の押圧片の対向する端部には、一対の第２の把持部が形成され、当該一対の第２の把持部は、前記第２のスリーブの広径側の端部を支持する段部を備える、
請求項３に記載のスリーブ分離装置。
【請求項７】
前記第１のスリーブを支持する支持部を更に備え、
前記支持部は、前記第１の押圧部が前記第１のスリーブを押圧すると、前記第１のスリーブの支持を解除し、
前記第１のスリーブが分離されると、前記第２のスリーブを支持する、
請求項１に記載のスリーブ分離装置。
【請求項８】

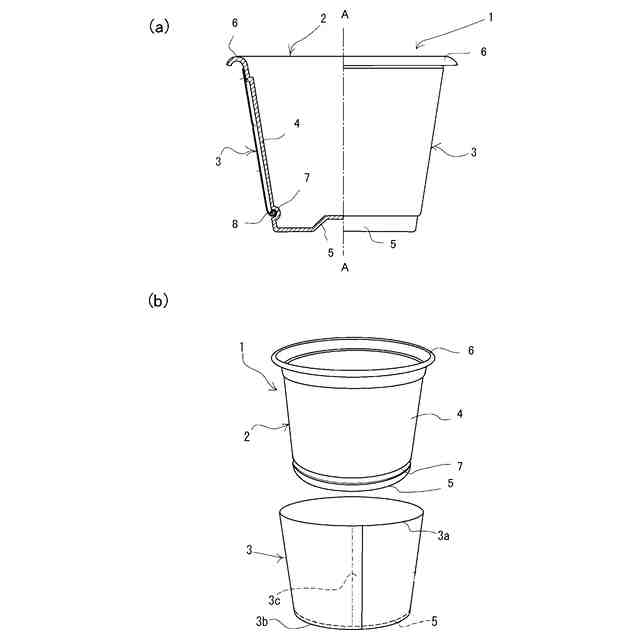

前記スリーブは、容器本体とスリーブから形成される複合容器の前記容器本体の胴部外周に装着されるスリーブである、
請求項１に記載のスリーブ分離装置。
【請求項９】

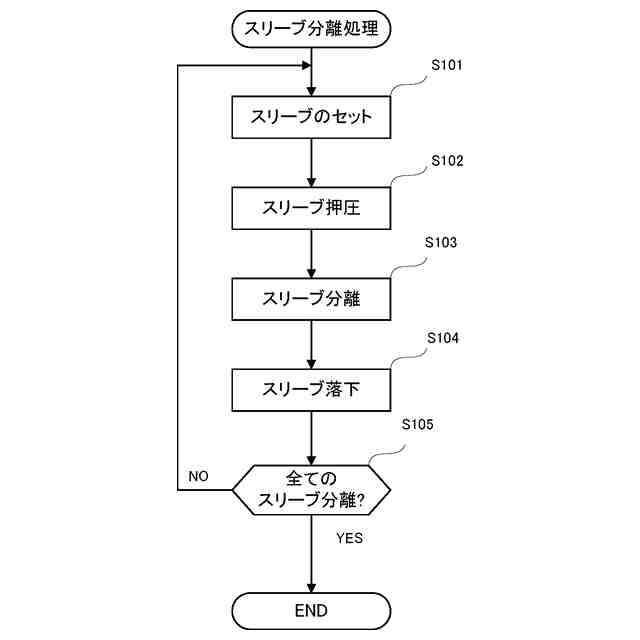

カール部のないテーパ状のスリーブを複数重ねて形成されたスタックから、スリーブを分離するスリーブ分離方法であって、
重ねられたスリーブの広径側の最初の第１のスリーブにおいて、当該第１のスリーブの広径側の端部の外周を押圧して、前記第１のスリーブを変形させる第１の変形工程と、
前記第１のスリーブに重ねられた第２のスリーブの広径側の端部の外周を押圧して、前記第２のスリーブを変形させる第２の変形工程と、
変形された前記第１のスリーブに変形された前記第２のスリーブが重ねられた状態で、前記第２のスリーブの広径側の端部でスリーブの軸方向と垂直な面で切断した切断面において、変形された前記第１のスリーブと変形された前記第２のスリーブの間に空間が形成され、前記第１のスリーブを前記スタックから分離する分離工程と、を備える、
スリーブ分離方法。
【請求項１０】
前記スタックは、上下方向に重ねられたスリーブにより形成され、
前記第１の変形工程では、一番下に位置する前記第１のスリーブに押圧力を付与して、前記第１のスリーブを変形させ、
前記第２の変形工程では、下から２番目に位置する前記第２のスリーブに押圧力を付与して、前記第２のスリーブを変形させ、
前記分離工程では、前記第１のスリーブを落下させることで、前記第１のスリーブを分離させる、
請求項９に記載のスリーブ分離方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のスリーブが積層されたスタックから、スリーブを分離するスリーブ分離装置及びスリーブ分離方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
容器の製造工程において、複数のスリーブが積層されたスタックから１つのスリーブを分離する際、スリーブの開口部に外側に折曲げられたカール部がある場合には、例えば、カール部に爪を引っ掛けるなど、カール部を利用してスリーブを分離している。
【０００３】
カール部のないスリーブをスタックから分離する場合において、スリーブに底がある場合には、特許文献１に開示されたように、底に吸盤を吸い付けて分離していた。あるいは、作業者がひとつずつ手作業でスリーブを分離していた。
【先行技術文献】
【特許文献】
【０００４】
特開平５－３３８８０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載された方法でスリーブを分離すると、分離した後の作業工程が、吸盤を使用することで複雑となる。また、底のないスリーブを分離するときには、作業者が手作業で分離するしかなかった。特に、食品が収納されたカップにスリーブを巻回して形成される複合容器において、スリーブを装着するには、熱処理したカップにスリーブを手作業でスタックから１つずつ外してカップに装着する必要がある。手作業によるスリーブの分離は、複合容器の最終工程を自動化できず、効率悪く、自動化が望まれていた。
【０００６】
本発明は、上記実情に鑑みてなされたものであり、カール部のないスリーブのスタックからの分離を簡単な構造で自動化することにより、作業の効率化を図るスリーブ分離装置及びスリーブ分離方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の第１の観点に係るスリーブ分離装置は、
カール部のないテーパ状のスリーブを複数重ねて形成されたスタックから、スリーブを分離するスリーブ分離装置であって、
重ねられたスリーブの広径側の最初の第１のスリーブにおいて、当該第１のスリーブの広径側の端部の外周を押圧する第１の押圧部と、
前記第１のスリーブに重ねられた第２のスリーブの広径側の端部の外周を押圧する第２の押圧部と、を備え、
前記第１の押圧部で押圧されて変形した前記第１のスリーブと、前記第２の押圧部で押圧されて変形した前記第２のスリーブが重ねられた状態で、前記第２のスリーブの広径側の端部でスリーブの軸方向と垂直な面で切断したとき、前記第１のスリーブの第１の切断形状と、前記第２のスリーブの第２の切断形状が、相似形となり、
前記第１の切断形状に変形された前記第１のスリーブと、前記第２の切断形状に変形された前記第２のスリーブとの間に隙間が形成され、前記第１のスリーブが前記スタックから分離される。
【０００８】
前記第１の押圧部は、対向して配置された一対の第１の押圧片を備え、当該一対の第１の押圧片が前記第１のスリーブの外周に接触する方向に移動することにより、前記第１のスリーブに押圧力を付与する、
こととしてもよい。
【０００９】
前記第２の押圧部は、対向して配置された一対の第２の押圧片を備え、当該一対の第２の押圧片が前記第２のスリーブの外周に接触する方向に移動することにより、前記第２のスリーブに押圧力を付与する、
こととしてもよい。
【００１０】
前記スリーブは円筒形に形成され、前記第１の切断形状と、前記第２の切断形状は、楕円形である、
こととしてもよい。
（【００１１】以降は省略されています）
