公開番号2025175971
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025082593
出願日2025-05-16
発明の名称電気設備の検電実習装置及び検電実習方法
出願人JFEプラントエンジ株式会社
代理人個人
主分類H02B 3/00 20060101AFI20251126BHJP(電力の発電,変換,配電)
要約【課題】電気設備の正しい検電の仕方を適切に実習することができ、高い実習効果が得られる検電実習装置を提供する。
【解決手段】電源回路部1と、この電源回路部1の出力端子Tを検電器測定用端子とする被検電部2を備え、電源回路部1は、スイッチ手段Sで回路を切り替えることにより、出力端子Tからの出力を、停電モードを含む2つ以上の異なる出力モードに選択的に切り替えることができるようにした。実習者は、異なる出力モードでの検電作業を実習することができる。また、出力端子Tを任意の出力モードに設定できるため、実習者が出力端子Tの出力モードを知らされない状態で検電実習することにより、実際の検電に則した実習を行うことができ、しかも、検電結果と出力モードを照合することで検電の適否をすぐに判定でき、さらに誤検知した場合にもその原因を容易に確認することができる。

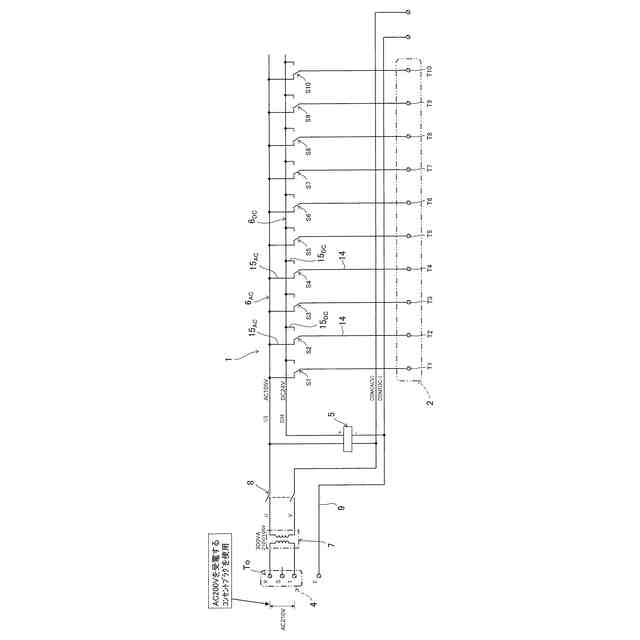

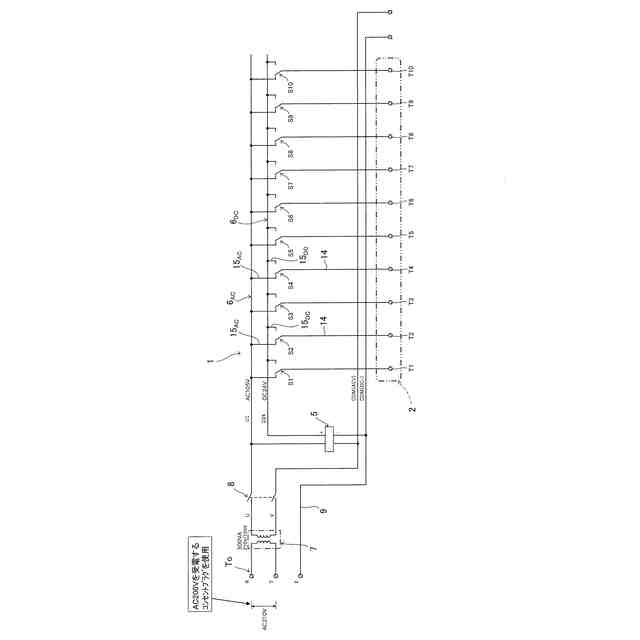

【選択図】図2
特許請求の範囲【請求項１】
外部電源から受電し、スイッチ手段（Ｓ）で回路を切り替えることにより、出力端子（Ｔ）からの出力を、停電モードを含む２つ以上の異なる出力モードに選択的に切り替えることができる電源回路部（１）と、
該電源回路部（１）の出力端子（Ｔ）（但し、出力端子（Ｔ）に電線を介して接続された端子台の出力端子の場合を含む。）を検電器測定用端子とする被検電部（２）を備え、
盤筐体を模擬した金属製の任意の支持体に取り付けられることを特徴とする電気設備の検電実習装置。
続きを表示（約 1,900 文字）【請求項２】
外部電源から受電し、スイッチ手段（Ｓ）で回路を切り替えることにより、出力端子（Ｔ）からの出力を、停電モードを含む２つ以上の異なる出力モードに選択的に切り替えることができる電源回路部（１）と、
該電源回路部（１）の出力端子（Ｔ）（但し、出力端子（Ｔ）に電線を介して接続された端子台の出力端子の場合を含む。）を検電器測定用端子とする被検電部（２）と、
電源回路部（１）及び被検電部（２）が設けられる筐体（３）を備えることを特徴とする電気設備の検電実習装置。
【請求項３】
前記停電モードは、出力端子（Ｔ）がいずれの電路にも接続されない未接続状態となる停電モード、又は、出力端子（Ｔ）が接地接続状態となる停電モードであることを特徴とする請求項１又は２に記載の電気設備の検電実習装置。
【請求項４】
電源回路部（１）は、出力端子（Ｔ）からの出力を、少なくとも１つの交流電圧出力モードと、少なくとも１つの直流電圧出力モードと、停電モードに選択的に切り替えることができることを特徴とする請求項１又は２に記載の電気設備の検電実習装置。
【請求項５】
外部電源から受電し、スイッチ手段（Ｓ）で回路を切り替えることにより、出力端子（Ｔ）からの出力を、出力端子（Ｔ）がいずれの電路にも接続されない未接続状態となる第１停電モードと、出力端子（Ｔ）が接地接続状態となる第２停電モードを含む３つ以上の異なる出力モードに選択的に切り替えることができる電源回路部（１）と、
該電源回路部（１）の出力端子（Ｔ）（但し、出力端子（Ｔ）に電線を介して接続された端子台の出力端子の場合を含む。）を検電器測定用端子とする被検電部（２）を備え、
盤筐体を模擬した金属製の任意の支持体に取り付けられることを特徴とする電気設備の検電実習装置。
【請求項６】
外部電源から受電し、スイッチ手段（Ｓ）で回路を切り替えることにより、出力端子（Ｔ）からの出力を、出力端子（Ｔ）がいずれの電路にも接続されない未接続状態となる第１停電モードと、出力端子（Ｔ）が接地接続状態となる第２停電モードを含む３つ以上の異なる出力モードに選択的に切り替えることができる電源回路部（１）と、
該電源回路部（１）の出力端子（Ｔ）（但し、出力端子（Ｔ）に電線を介して接続された端子台の出力端子の場合を含む。）を検電器測定用端子とする被検電部（２）と、
電源回路部（１）及び被検電部（２）が設けられる筐体（３）を備えることを特徴とする電気設備の検電実習装置。
【請求項７】
電源回路部（１）は、出力端子（Ｔ）からの出力を、少なくとも１つの交流電圧出力モードと、少なくとも１つの直流電圧出力モードと、前記第１停電モードと、前記第２停電モードに選択的に切り替えることができることを特徴とする請求項５又は６に記載の電気設備の検電実習装置。
【請求項８】
電源回路部（１）は、複数の出力端子（Ｔ）を有し、各出力端子（Ｔ）の出力モードを選択的に切り替えることができることを特徴とする請求項１、２、５、６のいずれかに記載の電気設備の検電実習装置。
【請求項９】
電源回路部（１）は三相３線ＡＣ２００Ｖ用の受電端子（Ｔo）を有し、
該受電端子（Ｔo）を測定用端子とする被検相・電圧測定部（４）をさらに備えることを特徴とする請求項１、２、５、６のいずれかに記載の電気設備の検電実習装置。
【請求項１０】
電源回路部（１）は、ＡＣ１００Ｖの交流ライン（６
ＡＣ
）及びＤＣ２４Ｖの直流ライン（６
ＤＣ
）を有するとともに、複数の出力端子（Ｔ）及びこれに対応する複数のスイッチ手段（Ｓ）を有し、
各スイッチ手段（Ｓ）は、各出力端子（Ｔ）の出力モードを下記（1-i）～（1-iii）に選択的に切り替えることができることを特徴とする請求項１又は２に記載の電気設備の検電実習装置。
（1-i）出力端子（Ｔ）がＡＣ１００Ｖの交流ライン（６
ＡＣ
）と接続したＡＣ１００Ｖ出力モード
（1-ii）出力端子（Ｔ）がＤＣ２４Ｖの直流ライン（６
ＤＣ
）と接続したＤＣ２４Ｖ出力モード
（1-iii）出力端子（Ｔ）が交流ライン（６
ＡＣ
）及び直流ライン（６
ＤＣ
）を含むいずれの電路にも接続されない未接続状態となる停電モード
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電気設備の工事や保守点検の際に行われる検電作業を実習するための検電実習装置及びこの装置を用いた検電実習方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
一般に電気設備の工事や保守点検作業を行う際には、感電事故を防止するために、事前に電路の充電・停電を確認する検電が行われる。この検電では、対象となる設備（電源盤など）の電路に検電器の検知部を接触させ、検電器の反応の有無によって充電か停電かを確認する。しかし、この検電作業において、検電器の使い方を誤るなど、間違った方法で検電した場合、電路の充電を検知できず、停電状態と誤認することによって感電事故が発生することがある。
【０００３】
検電器は製造メーカや機種によって或いは同じ機種でも新型・旧型の違いによって、使い方や使い易さに違いがあり、検電器の使い方を誤る原因になり得る。例えば、検電器によって、電路に対する検知部の触れ方に違いがあり、これを誤ると充電であっても反応（鳴動）しない場合がある。また、充電時の発音、発光の仕方も検電器によって異なり、誤検知の原因となり得る。さらに、検電する箇所が盤の低い位置にあるなど、検電しにくい位置にある場合も、検電の仕方を誤る原因となり得る。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１３６５３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
検電器の誤使用などによる誤検知を防ぐために、作業者は適正な検電方法を習得する必要があり、そのための検電作業の実習が必要と考えられるが、従来、高い実習効果が得られる実習方法や設備は知られていない。
特許文献１には、電気関係作業のトレーニング装置が示されているが、基本的には筐体内に検電対象となる電力機器と電圧出力装置を設置しただけの装置であり、この装置で検電の実習をしたとしても、高い実習効果は期待できない。
【０００６】
したがって本発明の目的は、以上のような従来技術の課題を解決し、電気設備の正しい検電の仕方を適切に実習することができ、高い実習効果が得られる検電実習装置及び検電実習方法を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するための本発明の要旨は以下のとおりである。
［1］外部電源から受電し、スイッチ手段（Ｓ）で回路を切り替えることにより、出力端子（Ｔ）からの出力を、停電モードを含む２つ以上の異なる出力モードに選択的に切り替えることができる電源回路部（１）と、
該電源回路部（１）の出力端子（Ｔ）（但し、出力端子（Ｔ）に電線を介して接続された端子台の出力端子の場合を含む。）を検電器測定用端子とする被検電部（２）を備え、
盤筐体を模擬した金属製の任意の支持体に取り付けられることを特徴とする電気設備の検電実習装置。
【０００８】
［2］外部電源から受電し、スイッチ手段（Ｓ）で回路を切り替えることにより、出力端子（Ｔ）からの出力を、停電モードを含む２つ以上の異なる出力モードに選択的に切り替えることができる電源回路部（１）と、
該電源回路部（１）の出力端子（Ｔ）（但し、出力端子（Ｔ）に電線を介して接続された端子台の出力端子の場合を含む。）を検電器測定用端子とする被検電部（２）と、
電源回路部（１）及び被検電部（２）が設けられる筐体（３）を備えることを特徴とする電気設備の検電実習装置。
【０００９】
［3］上記［1］又は［2］の検電実習装置において、前記停電モードは、出力端子（Ｔ）がいずれの電路にも接続されない未接続状態となる停電モード、又は、出力端子（Ｔ）が接地接続状態となる停電モードであることを特徴とする電気設備の検電実習装置。
［4］上記［1］～［3］のいずれかの検電実習装置において、電源回路部（１）は、出力端子（Ｔ）からの出力を、少なくとも１つの交流電圧出力モードと、少なくとも１つの直流電圧出力モードと、停電モードに選択的に切り替えることができることを特徴とする電気設備の検電実習装置。
【００１０】
［5］外部電源から受電し、スイッチ手段（Ｓ）で回路を切り替えることにより、出力端子（Ｔ）からの出力を、出力端子（Ｔ）がいずれの電路にも接続されない未接続状態となる第１停電モードと、出力端子（Ｔ）が接地接続状態となる第２停電モードを含む３つ以上の異なる出力モードに選択的に切り替えることができる電源回路部（１）と、
該電源回路部（１）の出力端子（Ｔ）（但し、出力端子（Ｔ）に電線を介して接続された端子台の出力端子の場合を含む。）を検電器測定用端子とする被検電部（２）を備え、
盤筐体を模擬した金属製の任意の支持体に取り付けられることを特徴とする電気設備の検電実習装置。
（【００１１】以降は省略されています）
