公開番号2025175408
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081505
出願日2024-05-20
発明の名称ダンパ装置
出願人リンナイ株式会社
代理人弁理士法人ぱてな
主分類F24F 13/15 20060101AFI20251126BHJP(加熱;レンジ;換気)
要約【課題】第1ダンパ及び第2ダンパが閉鎖状態にある際における空気の逆流を確実性高く防止可能なダンパ装置を提供する。

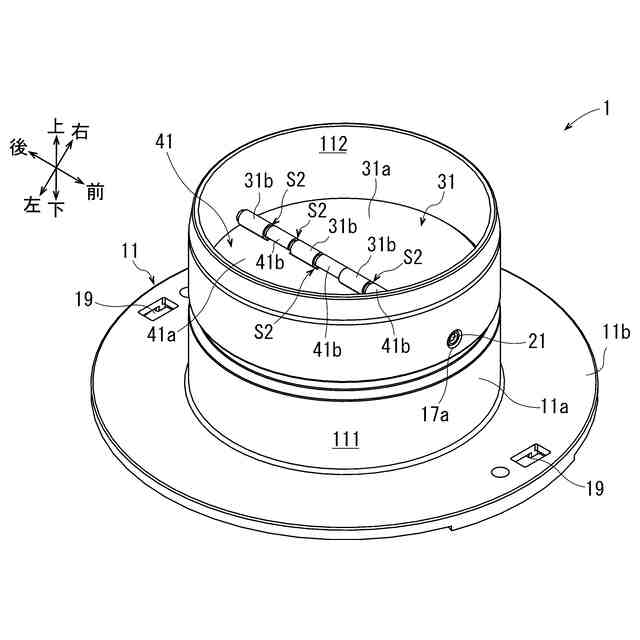

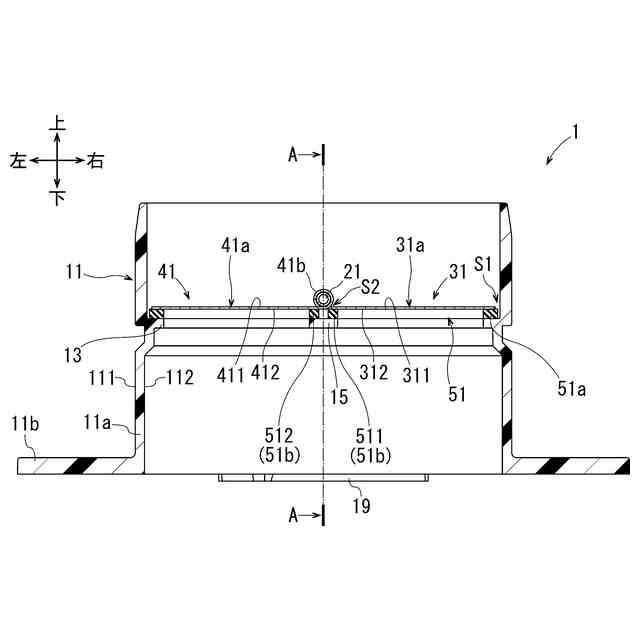

【解決手段】本発明のダンパ装置1は、通気筒体11と、回転軸21と、第1ダンパ31と、第2ダンパ41と、封止部材51とを備えている。通気筒体11には、環状凸部13及び延在部15が形成されている。環状凸部13は、空気の流通方向で回転軸21、第1ダンパ31及び第2ダンパ41の上流に位置しており、通気筒体11の内周面112に沿って環状に延びている。延在部15は、空気の流通方向で回転軸21、第1ダンパ31及び第2ダンパ41の上流に位置しており、回転軸21と平行で第1方向に延びている。封止部材51は、第1ダンパ31及び第2ダンパ41と環状凸部13との間を封止するとともに、第1ダンパ31及び第2ダンパ41と延在部15との間を封止する。
【選択図】図2
特許請求の範囲【請求項１】
軸方向に筒状に延び、内部を前記軸方向に空気が流通可能な通気筒体と、
前記通気筒体に支持されて前記軸方向に交差する第１方向に延びる回転軸と、

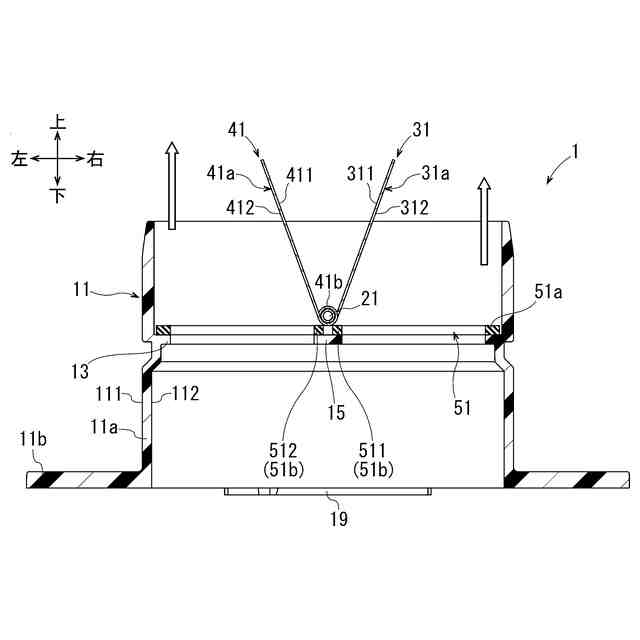

前記通気筒体の内部に配置され、前記回転軸周りで回動することによって前記通気筒体を閉鎖する閉鎖状態と、前記通気筒体を開放する開放状態とに変位可能な第１ダンパ及び第２ダンパと、
前記通気筒体の内部に位置する封止部材とを備え、
前記通気筒体には、前記空気の流通方向で前記回転軸、前記第１ダンパ及び前記第２ダンパの上流に位置し、前記通気筒体の内周面から前記通気筒体の内部に向かって突出するとともに前記内周面に沿って環状に延びる環状凸部と、
前記空気の流通方向で前記回転軸、前記第１ダンパ及び前記第２ダンパの上流に位置し、前記回転軸と平行で前記第１方向に延びる延在部とが形成され、

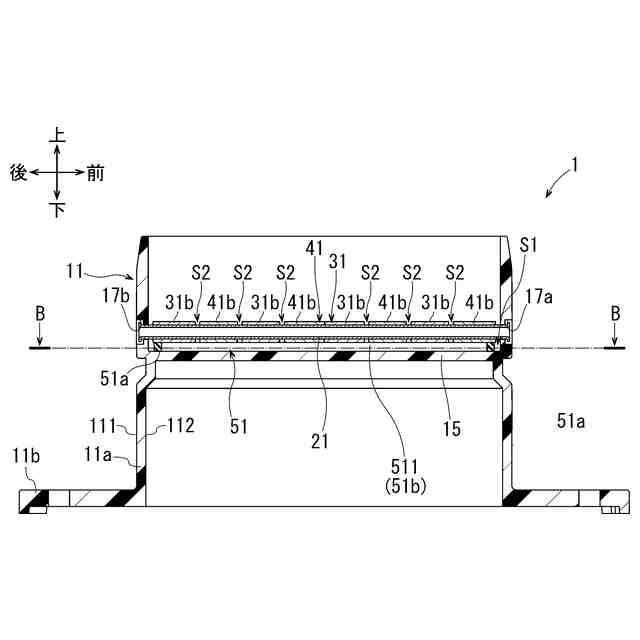

前記封止部材は、前記第１ダンパ及び前記第２ダンパと前記環状凸部との間を封止するとともに、前記第１ダンパ及び前記第２ダンパと前記延在部との間を封止することを特徴とするダンパ装置。
続きを表示（約 1,900 文字）【請求項２】
前記封止部材は、前記環状凸部に設けられて前記環状凸部に沿う環状に延び、前記第１ダンパ及び前記第２ダンパと当接することによって前記第１ダンパ及び前記第２ダンパと前記環状凸部との間を封止する環状封止部と、
前記延在部に設けられて前記第１方向に直線状に延び、前記第１ダンパ及び前記第２ダンパと当接することによって前記第１ダンパ及び前記第２ダンパと前記延在部との間を封止する直線封止部とを有している請求項１記載のダンパ装置。
【請求項３】

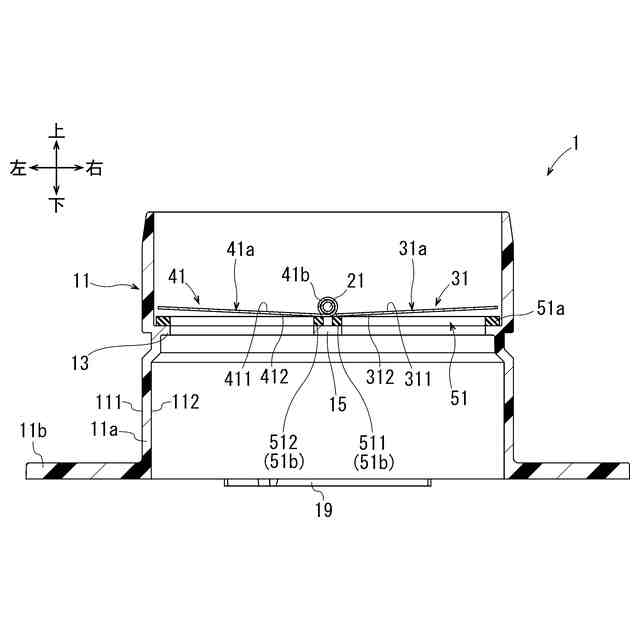

前記直線封止部は、前記環状封止部よりも先に前記第１ダンパ及び前記第２ダンパと当接可能である請求項２記載のダンパ装置。
【請求項４】
前記直線封止部は、前記第１ダンパと当接することによって前記第１ダンパと前記延在部との間を封止する第１直線封止部と、
前記第１直線封止部から離隔しつつ前記第１直線封止部と平行に延び、前記第２ダンパと当接することによって前記第２ダンパと前記延在部との間を封止する第２直線封止部とからなる請求項２又は３記載のダンパ装置。
【請求項５】
前記第１ダンパは、第１表面と、前記第１表面の反対側であって前記第１表面よりも前記空気の流通方向の上流側に位置する第１裏面と、前記第１表面と前記第１裏面とに接続する第１端面とを有し、
前記第２ダンパは、第２表面と、前記第２表面の反対側であって前記第２表面よりも前記空気の流通方向の上流側に位置する第２裏面と、前記第２表面と前記第２裏面とに接続する第２端面とを有し、
前記環状封止部は、前記第１裏面及び前記第２裏面と当接可能であり、
前記第１直線封止部は前記第１端面と当接可能であり、
前記第２直線封止部は前記第２端面と当接可能である請求項４記載のダンパ装置。
【請求項６】
前記第１ダンパは、第１表面と、前記第１表面の反対側であって前記第１表面よりも前記空気の流通方向の上流側に位置する第１裏面とを有し、
前記第２ダンパは、第２表面と、前記第２表面の反対側であって前記第２表面よりも前記空気の流通方向の上流側に位置する第２裏面とを有し、
前記封止部材は、前記第１裏面に取り付けられた第１封止部材と、前記第２裏面に取り付けられた第２封止部材とからなり、
前記第１封止部材及び前記第２封止部材は、前記環状凸部と当接することによって前記第１ダンパ及び前記第２ダンパと前記環状凸部との間を封止し、前記延在部と当接することによって前記第１ダンパ及び前記第２ダンパと前記延在部との間を封止する請求項１記載のダンパ装置。
【請求項７】
軸方向に筒状に延び、内部を前記軸方向に空気が流通可能な通気筒体と、
前記通気筒体に支持されて前記軸方向に交差する第１方向に延びる回転軸と、
前記通気筒体の内部に配置され、前記回転軸周りで回動することによって前記通気筒体を閉鎖する閉鎖状態と、前記通気筒体を開放する開放状態とに変位可能な第１ダンパ及び第２ダンパと、
前記通気筒体の内部に位置する封止部材とを備え、
前記通気筒体には、前記空気の流通方向で前記回転軸、前記第１ダンパ及び前記第２ダンパの上流に位置し、前記通気筒体の内周面から前記通気筒体の内部に向かって突出するとともに前記内周面に沿って環状に延びる環状凸部が形成され、

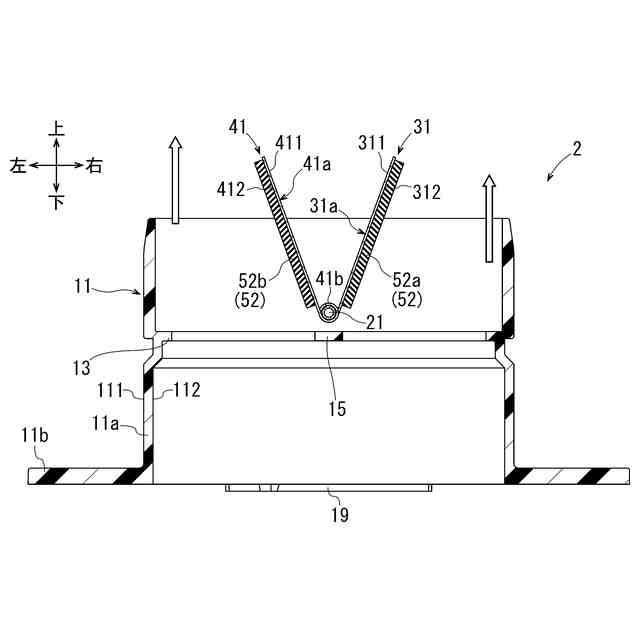

前記第１ダンパは、第１表面と、前記第１表面の反対側であって前記第１表面よりも前記空気の流通方向の上流側に位置する第１裏面とを有し、
前記第２ダンパは、第２表面と、前記第２表面の反対側であって前記第２表面よりも前記空気の流通方向の上流側に位置する第２裏面とを有し、

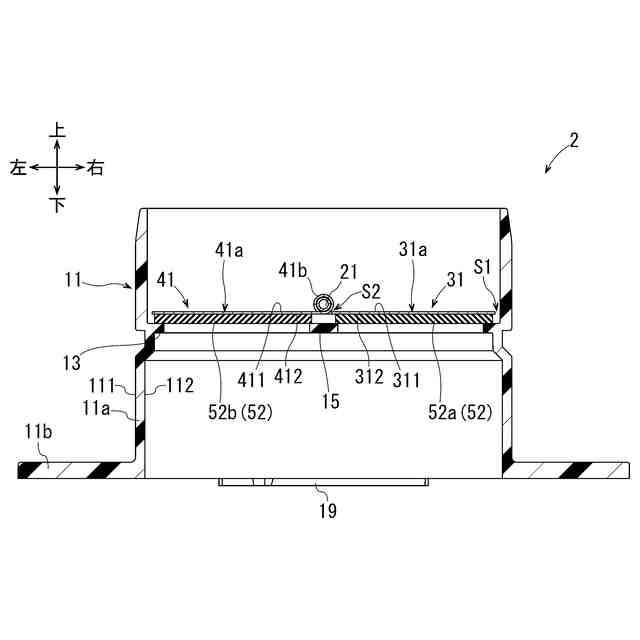

前記封止部材は、前記第１裏面に取り付けられた第１封止体と、前記第２裏面に取り付けられた第２封止体とからなり、
前記第１封止体は、前記環状凸部と当接可能な第１当接部と、前記第２封止体と当接可能な第２当接部とを有し、
前記第２封止体は、前記環状凸部と当接可能な第３当接部と、前記第２当接部と当接可能な第４当接部とを有し、
前記第１当接部及び前記第３当接部は、前記環状凸部と当接して前記第１ダンパ及び前記第２ダンパと前記環状凸部との間を封止し、
前記第２当接部及び前記第４当接部は、互いに当接して第１ダンパと前記第２ダンパとの間を封止することを特徴とするダンパ装置。
【請求項８】

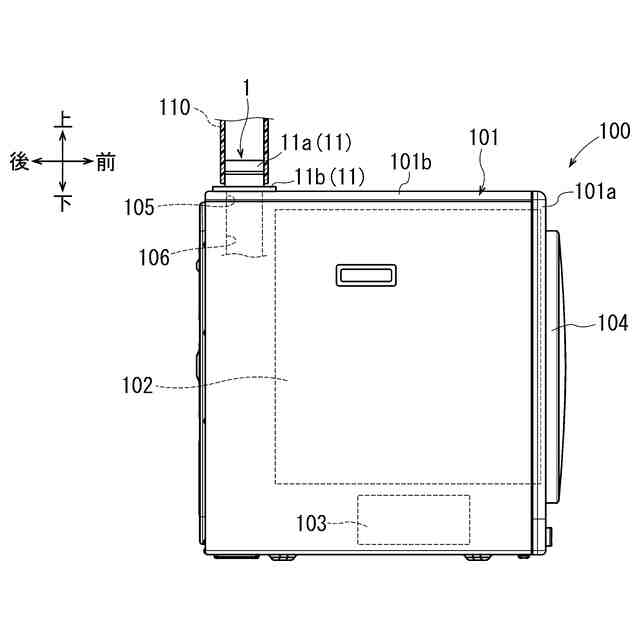

前記通気筒体は、被乾燥物の乾燥を行う乾燥機の排気口に接続されている請求項１又は７記載のダンパ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明はダンパ装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１に従来のダンパ装置が開示されている。このダンパ装置は、通気筒体と、回転軸と、第１ダンパと、第２ダンパと、封止部材とを備えている。通気筒体は略楕円の筒状に形成されており、軸方向に延びている。通気筒体の内部にはフレームが配置されている。フレームは、通気筒体の内周面と整合する略楕円の円環状に形成されている。回転軸はフレームに支持されており、通気筒体の軸方向に直交して延びている。
【０００３】
第１ダンパ及び第２ダンパは、それぞれ通気筒体の内部に配置されている。第１ダンパ及び第２ダンパは、回転軸周りで回動することによって通気筒体を閉鎖する閉鎖状態と、通気筒体を開放する開放状態とに変位可能である。封止部材は、第１ダンパと第２ダンパとにそれぞれ取り付けられており、通気筒体の内部に位置している。
【０００４】
このダンパ装置では、通気筒体が空調機のダクトに接続されている。そして、このダクトでは、ダンパ装置において第１ダンパ及び第２ダンパが閉鎖状態から開放状態に変位することにより、空気が通気筒体の内部を通気筒体の軸方向で下流側に向かって流通する。また、このダクトでは、ダンパ装置において第１ダンパ及び第２ダンパが閉鎖状態に変位することにより、空気が通気筒体の内部を下流側に向かって流通、すなわち空気が逆流することを防止している。
【０００５】
ここで、このダンパ装置では、第１ダンパ及び第２ダンパが開放状態と閉鎖状態とに変位する際、第１ダンパ及び第２ダンパと通気筒体と干渉しないように、通気筒体の内周面と、第１ダンパ及び第２ダンパとの間に隙間が存在している。そして、このダンパ装置では、第１ダンパ及び第２ダンパが閉鎖状態に変位することによって封止部材がフレームと当接する。こうして、このダンパ装置では、第１ダンパ及び第２ダンパとフレームとの間が封止され、内周面と閉鎖状態にある第１ダンパ及び第２ダンパとの隙間を空気が流通し難くなっている。
【先行技術文献】
【特許文献】
【０００６】
特開２００５－１８０７４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、上記従来のダンパ装置のように、第１ダンパ及び第２ダンパが閉鎖状態と開放状態とに変位する構成では、第１ダンパと第２ダンパとの干渉を防止するため、第１ダンパと第２ダンパとの間にも不可避的に隙間が存在する。このため、この種のダンパ装置では、たとえ第１ダンパ及び第２ダンパが閉鎖状態となっていても、第１ダンパと第２ダンパとの隙間を空気が流通し得る。これにより、このダンパ装置では、第１ダンパ及び第２ダンパが閉鎖状態であっても空気が逆流することを十分に防止し得ない。
【０００８】
本発明は、上記従来の実情に鑑みてなされたものであって、第１ダンパ及び第２ダンパが閉鎖状態にある際の空気の逆流を確実性高く防止可能なダンパ装置を提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００９】
本発明の第１のダンパ装置は、軸方向に筒状に延び、内部を前記軸方向に空気が流通可能な通気筒体と、
前記通気筒体に支持されて前記軸方向に交差する第１方向に延びる回転軸と、
前記通気筒体の内部に配置され、前記回転軸周りで回動することによって前記通気筒体を閉鎖する閉鎖状態と、前記通気筒体を開放する開放状態とに変位可能な第１ダンパ及び第２ダンパと、
前記通気筒体の内部に位置する封止部材とを備え、
前記通気筒体には、前記空気の流通方向で前記回転軸、前記第１ダンパ及び前記第２ダンパの上流に位置し、前記通気筒体の内周面から前記通気筒体の内部に向かって突出するとともに前記内周面に沿って環状に延びる環状凸部と、
前記空気の流通方向で前記回転軸、前記第１ダンパ及び前記第２ダンパの上流に位置し、前記回転軸と平行で前記第１方向に延びる延在部とが形成され、
前記封止部材は、前記第１ダンパ及び前記第２ダンパと前記環状凸部との間を封止するとともに、前記第１ダンパ及び前記第２ダンパと前記延在部との間を封止することを特徴とする。
【００１０】
本発明の第１のダンパ装置では、通気筒体に環状凸部と延在部とが形成されている。そして、このダンパ装置では、封止部材は、第１ダンパ及び第２ダンパと環状凸部との間を封止するとともに、第１ダンパ及び第２ダンパと延在部との間を封止する。これにより、このダンパ装置では、通気筒体の内周面と、閉鎖状態にある第１ダンパ及び第２ダンパとの隙間を空気が流通することを防止できるとともに、閉鎖状態にある第１ダンパと第２ダンパとの隙間を空気が流通することも防止できる。
（【００１１】以降は省略されています）
