発明の名称液体吐出ヘッド
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 2/14 20060101AFI20251120BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】必要に応じて共通流路及びダンパーの幅を確保し、液体吐出ヘッドの限られた領域内において複数の個別流路を高密度に配置することを可能にする。
【解決手段】ヘッド1は、第1共通流路12Aと、第2共通流路12Bと、複数の個別流路13と、第1ダンパー28Aと、第2ダンパー29Aとを含む。第1共通流路12Aと第2共通流路12Bは、同じ色のインクが流通し、第1共通流路12Aの第2方向D2の長さは、第2共通流路12Bの第2方向D2の長さよりも大きく、第1ダンパー28Aの第2方向D2の長さは、第2ダンパー29Aの第2方向D2の長さよりも大きい。
【選択図】図3
特許請求の範囲【請求項１】
上下方向に直交する第１方向に延びる第１共通流路と、
前記第１方向に延びる第２共通流路と、
ノズルと、前記ノズルと連通する圧力室とをそれぞれ含む複数の個別流路であって、前記第１共通流路とそれぞれ連通する複数の第１個別流路及び前記第２共通流路とそれぞれ連通する複数の第２個別流路と、
前記第１共通流路の底面に沿って配置され、当該第１共通流路内の液体の圧力変動を吸収する第１ダンパーと、
前記第２共通流路の底面に沿って配置され、当該第２共通流路内の液体の圧力変動を吸収する第２ダンパーと、を備え、
前記第１共通流路と前記第２共通流路は、同じ色の液体が流通し、
前記第１共通流路の前記第１方向と前記上下方向との双方に直交する第２方向の長さは、前記第２共通流路の前記第２方向の長さよりも大きく、
前記第１ダンパーの前記第２方向の長さは、前記第２ダンパーの前記第２方向の長さよりも大きいことを特徴とする液体吐出ヘッド。
続きを表示（約 980 文字）【請求項２】
前記第１個別流路の数は、前記第２個別流路の数よりも多いことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項３】
前記第１共通流路と前記第２共通流路とを連通する連通流路を有することを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項４】
前記第１共通流路及び前記第１ダンパーをそれぞれ複数有しており、
複数の前記第１共通流路を互いに連通する連通流路を有することを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項５】
前記複数の第１共通流路が前記第２方向に隣接して配置されていることを特徴とする請求項４に記載の液体吐出ヘッド。
【請求項６】
前記第２共通流路及び前記第２ダンパーをそれぞれ複数有しており、
複数の前記第２共通流路を互いに連通する連通流路を有することを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項７】
前記複数の第２共通流路が前記第２方向に隣接して配置されていることを特徴とする請求項６に記載の液体吐出ヘッド。
【請求項８】
前記第２共通流路及び前記第２ダンパーは、前記第１共通流路よりも上方であって、前記上下方向に前記第１共通流路と重なる位置に配置されていることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項９】
それぞれ前記複数の第１個別流路が前記第１方向に配列された複数の第１個別流路列が、前記第２方向に並んでおり、
前記第２方向において、前記第１共通流路の少なくとも一方の外側には、前記複数の第１個別流路列に含まれる複数の前記ノズルが前記第１方向に配列されてなす複数の第１ノズル列が配置されていることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項１０】
それぞれ前記複数の第２個別流路が前記第１方向に配列された複数の第２個別流路列が、前記第２方向に並んでおり、
前記第２方向において、前記第２共通流路の少なくとも一方の外側には、前記複数の第２個別流路列に含まれる複数の前記ノズルが前記第１方向に配列されてなす複数の第２ノズル列が配置されていることを特徴とする請求項９に記載の液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の個別流路、複数の共通流路及び複数のダンパーを備えた液体吐出ヘッドに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１には、ノズルとノズルに連通する圧力室とをそれぞれ含む複数の個別流路と、複数の個別流路と連通する複数のマニホールドと、複数のマニホールドに設けられた複数のダンパーとを含むインクジェットヘッド（液体吐出ヘッド）について記載されている。複数のマニホールドには、互いに異なる色のインクが流通する。また、各マニホールドにダンパーが設けられているため、マニホールド内のインクの圧力変動を吸収し抑制することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２７３１９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
印刷物の高画質化のために、ノズルの密度を向上させることがある。同じ色のインクが流通する複数のマニホールド及び複数のダンパーを有する１つのヘッドにおいて、ヘッドの平面サイズを変えずにノズル密度を向上させようとした場合、ノズル配置領域を確保するために、各マニホールドの幅を小さくすることが考えられる。しかしながら、マニホールドの幅を小さくすると、マニホールドに流通するインク量が減少するため、ノズルへのインク供給不良が生じる虞がある。また、マニホールドの幅に応じてダンパーの幅を小さくすると、マニホールド内のインクに生じた圧力振動を効果的に吸収できず、当該圧力振動が複数の圧力室のインクに影響し、複数のノズル間においてインク吐出特性にバラツキが生じる。
【０００５】
そこで、本発明の目的は、必要に応じて共通流路及びダンパーの幅を確保し、液体吐出ヘッドの限られた領域内において複数の個別流路を高密度に配置することが可能な液体吐出ヘッドを提供することである。
【課題を解決するための手段】
【０００６】
本発明の液体吐出ヘッドは、上下方向に直交する第１方向に延びる第１共通流路と、前記第１方向に延びる第２共通流路と、ノズルと、前記ノズルと連通する圧力室とをそれぞれ含む複数の個別流路であって、前記第１共通流路とそれぞれ連通する複数の第１個別流路及び前記第２共通流路とそれぞれ連通する複数の第２個別流路と、前記第１共通流路の底面に沿って配置され、当該第１共通流路内の液体の圧力変動を吸収する第１ダンパーと、前記第２共通流路の底面に沿って配置され、当該第２共通流路内の液体の圧力変動を吸収する第２ダンパーと、を備え、前記第１共通流路と前記第２共通流路は、同じ色の液体が流通し、前記第１共通流路の前記第１方向と前記上下方向との双方に直交する第２方向の長さは、前記第２共通流路の前記第２方向の長さよりも大きく、前記第１ダンパーの前記第２方向の長さは、前記第２ダンパーの前記第２方向の長さよりも大きい。
【発明の効果】
【０００７】
本発明の液体吐出ヘッドによると、第１共通流路の幅（第２方向の長さ）が第２共通流路の幅よりも大きいため、第１共通流路が第２共通流路よりも同じ色の液体を多く流通させることができる。例えば、第１個別流路のノズルから多くの液体を吐出させるときなど、第１共通流路から第１個別流路へと多くの液体を供給しても、第１個別流路への液体供給不足が生じるのを抑制することができる。また、第１ダンパーは、第１共通流路の幅の大きさに応じて第２ダンパーよりも大きい。このため、第１個別流路のノズルから多くの液体を吐出させることで第１共通流路内の液体流動によって生じた圧力変動を第１ダンパーで効果的に吸収することができる。このように第１共通流路の幅を第２共通流路よりも大きくし、第１ダンパーの幅を第２ダンパーよりも大きくすることで、不必要に第２共通流路の幅や第２ダンパーの幅を大きくする必要がなくなる。したがって、必要に応じて第１共通流路及び第１ダンパーの幅を確保し、液体吐出ヘッドの限られた領域内において複数の個別流路（ノズル）を高密度に配置することが可能となる。
【図面の簡単な説明】
【０００８】
本発明の第１実施形態に係るヘッドを含むプリンタの平面図である。
プリンタの電気的構成を示すブロック図である。

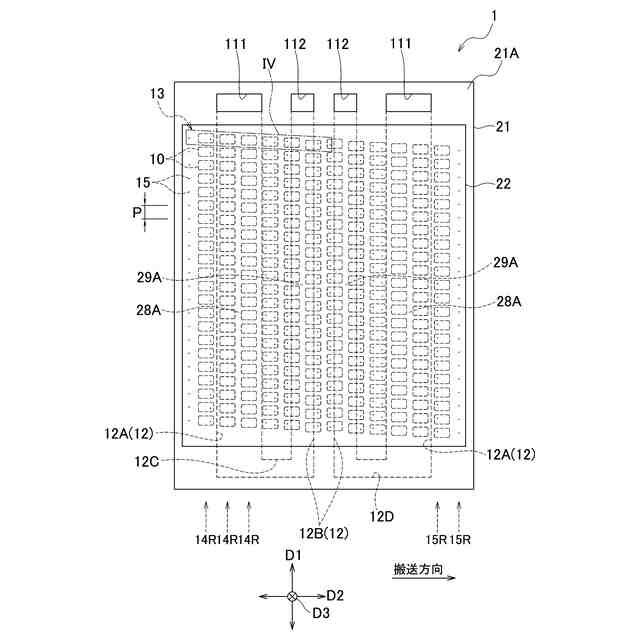

ヘッドの平面図である。
流路部材の上面における図３に示す領域IVの拡大図である。
（ａ）は図４に示すVA－VA線に沿ったヘッドの断面図であり、（ｂ）は図４に示すVB－VB線に沿ったヘッドの断面図である。
（ａ）は図４に示すVIA－VIA線に沿ったヘッドの断面図であり、（ｂ）は図４に示すVIB－VIB線に沿ったヘッドの断面図である。
（ａ）は図４に示すVIIA－VIIA線に沿ったヘッドの断面図であり、（ｂ）は図４に示すVIIB－VIIB線に沿ったヘッドの断面図である。
本発明の第２実施形態に係るヘッドの平面図である。
本発明の第３実施形態に係るヘッドの平面図である。
本発明の変形例に係るヘッドの流路部材の要部平面図である。
本発明の第４実施形態に係るヘッドの部分断面図であり、（ａ）は第５個別流路を示す図であり、（ｂ）は第７個別流路を示す図である。
本発明の第４実施形態に係るヘッドの部分断面図であり、（ａ）は第１個別流路を示す図であり、（ｂ）は第２個別流路を示す図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
先ず、図１を参照し、本発明の第１実施形態に係るヘッド１を備えたプリンタ１００の全体構成について説明する。なお、以下の説明において、第１方向Ｄ１及び第２方向Ｄ２は、水平方向であり、上下方向Ｄ３に直交する。本実施形態における上下方向Ｄ３は鉛直方向に沿っているが、鉛直方向及び水平方向に対して交差する上下方向であってもよい。第１方向Ｄ１は第２方向Ｄ２と直交する。
【００１０】
＜プリンタの全体構成＞
プリンタ１００は、筐体１００Ａと、ヘッドユニット１Ｘと、プラテン３と、搬送機構４と、制御部５とを備えている。ヘッドユニット１Ｘ、プラテン３、搬送機構４及び制御部５は、筐体１００Ａ内に配置されている。
（【００１１】以降は省略されています）
