公開番号2025173839
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079642
出願日2024-05-15
発明の名称液体吐出装置
出願人ブラザー工業株式会社
代理人弁理士法人有古特許事務所
主分類B41J 2/01 20060101AFI20251120BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】特大玉の液滴を吐出して印刷する場合の光学濃度の低下を抑制することのできる液体吐出装置を提供する。
【解決手段】液体吐出装置1は、吐出ヘッド10と移動装置18と制御装置30とを備え、制御装置30は、第1印刷データによる印刷画像に、第2ドットD2が第2方向に連続して配置される連続ドット画像B1を含む場合には、連続ドット画像B1を形成する一方の第2液滴の着弾位置および他方の第2液滴の着弾位置が、第1印刷データよりも第1方向に離れるように配置された第2印刷データを、画像データに基づいて生成する。
【選択図】図3
特許請求の範囲【請求項１】
液滴を被印刷媒体に吐出する複数のノズルが開口するノズル面を有するヘッドと、
前記ヘッドを前記被印刷媒体に対して相対的に第１方向へ移動させる移動装置と、
制御装置と、を備え、
前記制御装置は、
前記ノズルから吐出する液滴の種類として所定の第１液滴および前記第１液滴よりも吐出方向寸法が長く容量が大きい第２液滴のうち少なくとも前記第２液滴を指定する情報を含む第１印刷データにより印刷した場合に形成される被印刷媒体上の画像に、前記第２液滴が着弾して形成される前記第１方向に長寸のドットが前記第１方向に交差する第２方向に連続して配置される連続ドット画像を含む場合には、前記連続ドット画像を形成する一方の前記第２液滴の被印刷媒体上の着弾位置、および、他方の前記第２液滴の被印刷媒体上の着弾位置が、前記第１印刷データよりも前記第１方向に離れるように配置された第２印刷データを、画像データに基づいて生成する生成処理と、
前記移動装置により前記ヘッドおよび前記被印刷媒体を相対移動させながら、前記第２印刷データに基づいて前記ヘッドの前記ノズルから液滴を吐出させて前記被印刷媒体上に画像を形成する印刷処理と、
を実行する、液体吐出装置。
続きを表示（約 850 文字）【請求項２】
前記ヘッドは、前記ノズルに連通する個別チャネルと、周期的な波形の吐出信号により駆動して前記個別チャネル内の液体に前記ノズルから吐出するための圧力を付与するアクチュエータと、を有し、
前記第１液滴は、前記吐出信号の１周期分の波形により形成される１つの液滴であり、
前記第２液滴は、前記吐出信号の２周期分以上の波形により形成される１つの液滴である、
請求項１に記載の液体吐出装置。
【請求項３】
前記制御装置は、
前記第１印刷データにおいて、画像の前記第１方向の端部に前記第２液滴が位置している場合には、当該第２液滴を複数の前記第１液滴に置換する第１置換処理、を実行する、
請求項１に記載の液体吐出装置。
【請求項４】
前記制御装置は、
前記第１印刷データにおいて、画像の前記第１方向に沿って、連続する２つの第１液滴と１つの第２液滴とが隣接して位置する第１配置が存在する場合には、前記第１配置を、連続する２つの第１液滴の間に１つの第２液滴が位置する第２配置に置換する第２置換処理、を実行する、
請求項１に記載の液体吐出装置。
【請求項５】
前記生成処理は、
前記画像データに基づき、前記第１液滴の指定を含み前記第２液滴の指定を含まないハーフトーンデータを生成するハーフトーン処理と、
前記ハーフトーンデータに基づき、少なくとも一部の前記第１液滴の指定を前記第２液滴の指定に置換することで、前記第１印刷データを生成する第１データ生成処理と、
を含む、
請求項１に記載の液体吐出装置。
【請求項６】
前記ヘッドの温度を検出する温度センサを更に備え、
前記制御装置は、
前記第１データ生成処理において、前記ヘッドの温度に応じて第１液滴の指定から第２液滴の指定への置換率を変更する、
請求項５に記載の液体吐出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体を吐出する液体吐出装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、例えば特許文献１に記載されたような液体吐出装置が知られている。この液体吐出装置は、２周期分の波形（特許文献１の図１０の波形５および波形６）により、通常の大玉の液滴よりさらに大きい液滴（以下、特大玉の液滴）を吐出することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２７９９９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、このような特大玉の液滴は大玉に比べて飛翔中の形状が吐出方向に長寸になる。そして、ヘッドと被印刷媒体とが相対移動しつつ、ヘッドから吐出された液滴が被印刷媒体上に着弾するので、被印刷媒体上に形成されるドット形状が長尺になる。ここで、被印刷媒体上の長尺ドットがこのドットの長手方向に直交する短手方向に並ぶと、長尺ドットの端部付近には、隣接する長尺ドット間に液滴がない空隙が生じ得る。このような空隙が存在すると、被印刷媒体に対する液体の被覆率が低下し、光学濃度（ＯＤ値）の低下が生じる。
【０００５】
そこで本開示は、特大玉の液滴を吐出して印刷する場合の光学濃度の低下を抑制することのできる液体吐出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様に係る液体吐出装置は、液滴を被印刷媒体に吐出する複数のノズルが開口するノズル面を有するヘッドと、前記ヘッドを前記被印刷媒体に対して相対的に第１方向へ移動させる移動装置と、制御装置と、を備え、前記制御装置は、前記ノズルから吐出する液滴の種類として所定の第１液滴および前記第１液滴よりも吐出方向寸法が長く容量が大きい第２液滴のうち少なくとも前記第２液滴を指定する情報を含む第１印刷データにより印刷した場合に形成される被印刷媒体上の画像に、前記第２液滴が着弾して形成される前記第１方向に長寸のドットが前記第１方向に交差する第２方向に連続して配置される連続ドット画像を含む場合には、前記連続ドット画像を形成する一方の前記第２液滴の被印刷媒体上の着弾位置、および、他方の前記第２液滴の被印刷媒体上の着弾位置が、前記第１印刷データよりも前記第１方向に離れるように配置された第２印刷データを、画像データに基づいて生成する生成処理と、前記移動装置により前記ヘッドおよび前記被印刷媒体を相対移動させながら、前記第２印刷データに基づいて前記ヘッドの前記ノズルから液滴を吐出させて前記被印刷媒体上に画像を形成する印刷処理と、を実行する。
【発明の効果】
【０００７】
本開示に係る液体吐出装置によれば、短手方向である第２方向に並ぶ長尺ドットの相対位置を長手方向である第１方向にずらせるため、端部付近における光学濃度の低下を抑制することができる。
【図面の簡単な説明】
【０００８】
図１は、本開示に係る液体吐出装置の模式図である。
図２は、吐出ヘッドの構成を示す模式的な断面図である。
図３は、液体吐出装置の機能的構成を示すブロック図である。

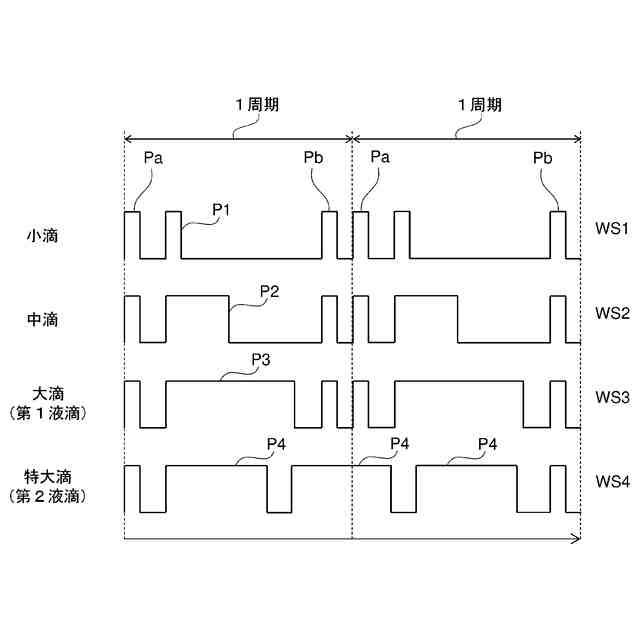

図４は、インクから成る様々の液滴を吐出するためにアクチュエータに入力される吐出信号の例を示す模式図である。

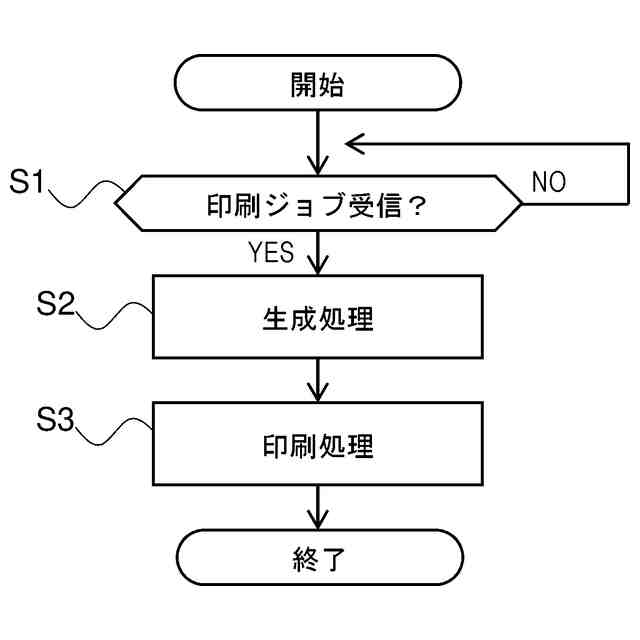

図５は、液体吐出装置の動作例の概要を示すフローチャートである。

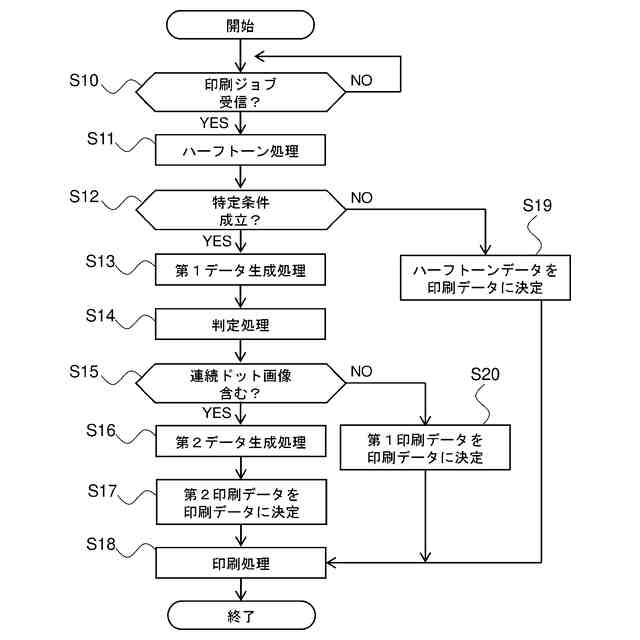

図６は、図５の動作例の内容をより詳しく示すフローチャートである。

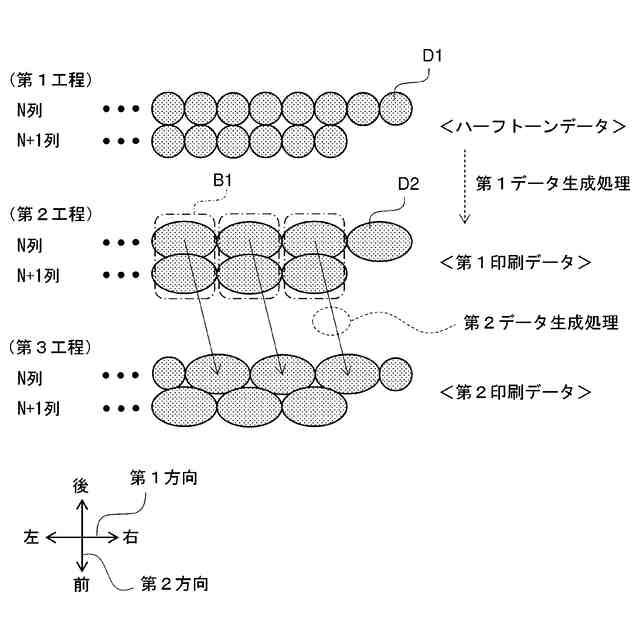

図７は、図６に示す動作を説明するための模式図であり、各処理で生成される印刷データを用いて印刷した場合の被印刷媒体上のドットを示している。

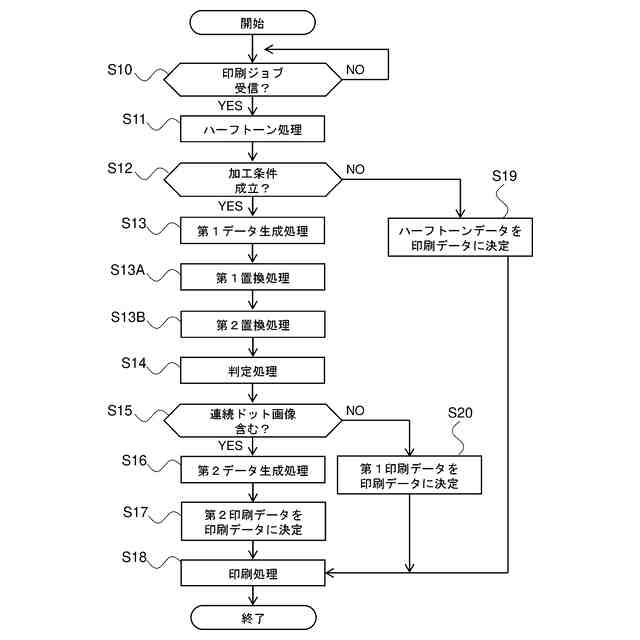

図８は、他の動作例の内容を示すフローチャートである。
図９は、図８に示す動作を説明するための模式図であり、各処理で生成される印刷データを用いて印刷した場合の被印刷媒体上のドットを示している。
図１０は、吐出ヘッドの上昇温度に対する、画像の濃度の上昇割合、および、第１データ生成処理での置換率の関係を示す図表である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る液体吐出装置の実施の形態を、図面を参照しながら具体的に説明する。なお、以下では、全ての図面を通じて同一又は対応する要素には同一の参照符号を付することとし、重複した説明を省略する。
【００１０】
（液体吐出装置の構成）
図１は本開示に係る液体吐出装置１の模式図である。液体吐出装置１は、画像データに基づいて吐出ヘッド１０から吐出した液体により被印刷媒体Ａ上に画像を印刷する。このような液体吐出装置１として、以下ではインクを吐出するインクジェットプリンタに適用した例について説明する。
（【００１１】以降は省略されています）
