公開番号2025172448
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077959
出願日2024-05-13
発明の名称液滴吐出ヘッド
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 2/145 20060101AFI20251118BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】複数のヘッドユニットのノズル群同士が互いに重なる構成において画像にスジが生じ難い液滴吐出ヘッドを提供する。
【解決手段】インクジェットヘッド1は、複数のヘッドユニット10B,10Cを備えている。ヘッドユニット10Bのノズル群NB及びヘッドユニット10Cのノズル群NCは、それぞれ、重複領域R1に、吐出特性が互いに異なる第1ノズルセット121N及び第2ノズルセット122Nを含む。
【選択図】図2
特許請求の範囲【請求項１】
第１方向に並ぶ複数のノズルで構成される第１ノズル群を有する第１ヘッドユニットと、
前記第１方向に並ぶ複数のノズルで構成される第２ノズル群を有する第２ヘッドユニットと、を備え、
前記第１ノズル群及び前記第２ノズル群は、前記第１方向と直交する第２方向に互いに重なる重複領域と、前記第２方向に互いに重ならない非重複領域と、を有し、
前記第１ノズル群及び前記第２ノズル群は、それぞれ、前記重複領域に、複数のノズルで構成されかつ第１吐出特性を有する第１ノズルセットと、複数のノズルで構成されかつ前記第１吐出特性と異なる第２吐出特性を有する第２ノズルセットと、を含むことを特徴とする、液滴吐出ヘッド。
続きを表示（約 1,500 文字）【請求項２】
前記第１ノズルセットを構成する複数のノズルは、前記第１方向にランダムな間隔に配置されたことを特徴とする、請求項１に記載の液滴吐出ヘッド。
【請求項３】
前記第２ノズルセットを構成する複数のノズルは、前記第１方向に等間隔に配置されたことを特徴とする、請求項２に記載の液滴吐出ヘッド。
【請求項４】
前記複数のノズルのそれぞれと、前記第１方向及び前記第２方向を含む平面における任意の方向において当該ノズルと最も近い他のノズルと、の中心間距離は２２０～３００μｍ以上であることを特徴とする、請求項２又は３に記載の液滴吐出ヘッド。
【請求項５】
前記第１ヘッドユニットは、第１共通流路と、前記第１共通流路に連通する複数の第１個別流路と、を有し、
前記第２ヘッドユニットは、第２共通流路と、前記第２共通流路に連通する複数の第２個別流路と、を有し、
前記複数の第１個別流路は、それぞれ、前記第１ノズル群を構成する複数のノズルのうちの２つと、１つの第１圧力室と、前記第１ノズル群を構成する複数のノズルのうちの２つと前記１つの第１圧力室とを接続する第１接続流路と、を含み、
前記複数の第２個別流路は、それぞれ、前記第２ノズル群を構成する複数のノズルのうちの２つと、１つの第２圧力室と、前記第２ノズル群を構成する複数のノズルのうちの２つと前記１つの第２圧力室とを接続する第２接続流路と、を含むことを特徴とする、請求項１に記載の液滴吐出ヘッド。
【請求項６】
前記複数の第１個別流路及び前記複数の第２個別流路のそれぞれに含まれる２つのノズルは、第１ノズルと、前記第１ノズルよりも、前記第１圧力室又は前記第２圧力室に所定の圧力が付与されたときに吐出する液滴の体積が小さい第２ノズルと、で構成され、
前記第１ノズルセットを構成する複数のノズルは、前記第１ノズルであり、
前記第２ノズルセットを構成する複数のノズルは、前記第２ノズルであることを特徴とする、請求項５に記載の液滴吐出ヘッド。
【請求項７】
前記第１ノズルセットを構成する複数の前記第１ノズルは、前記第１方向に対して所定角度をなす方向に沿って配置され、
前記第２ノズルセットを構成する複数の前記第２ノズルは、前記第１方向に対して前記所定角度をなす方向に沿って配置されたことを特徴とする、請求項６に記載の液滴吐出ヘッド。
【請求項８】
前記第１ノズル群及び前記第２ノズル群の前記重複領域において、前記第１ノズル群の前記第１ノズルセットを構成する各ノズルと、前記第２ノズル群の前記第１ノズルセット及び前記第２ノズルセットの一方を構成する各ノズルとが、前記第２方向に並んでいることを特徴とする、請求項６に記載の液滴吐出ヘッド。
【請求項９】
前記第１ノズル群及び前記第２ノズル群の前記重複領域において、前記第１ノズル群の前記第２ノズルセットを構成する各ノズルと、前記第２ノズル群の前記第１ノズルセット及び前記第２ノズルセットの一方を構成する各ノズルとが、前記第２方向に並んでいることを特徴とする、請求項６に記載の液滴吐出ヘッド。
【請求項１０】
前記第１ノズル群及び前記第２ノズル群の前記重複領域において、前記第１ノズル群の前記第１ノズルセットを構成する各ノズルと、前記第２ノズル群の前記第２ノズルセットを構成する各ノズルとが、前記第２方向に並んでいることを特徴とする、請求項６に記載の液滴吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のヘッドユニットを備えた液滴吐出ヘッドに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、ノズルアレイ（ノズル群）が互いに重なり合うように配置された複数の液滴堆積ヘッド（ヘッドユニット）において、重なり合う領域（重複領域）で使用するノズルを切り替えることが示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－５２７６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の構成では、重なり合う領域において、使用するノズルを切り替えたとしても、一定のピッチでノズルから液滴が吐出されず、液滴により形成される画像にスジが生じ得る。
【０００５】
本発明の目的は、複数のヘッドユニットのノズル群同士が互いに重なる構成において画像にスジが生じ難い液滴吐出ヘッドを提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る液滴吐出ヘッドは、第１方向に並ぶ複数のノズルで構成される第１ノズル群を有する第１ヘッドユニットと、前記第１方向に並ぶ複数のノズルで構成される第２ノズル群を有する第２ヘッドユニットと、を備え、前記第１ノズル群及び前記第２ノズル群は、前記第１方向と直交する第２方向に互いに重なる重複領域と、前記第２方向に互いに重ならない非重複領域と、を有し、前記第１ノズル群及び前記第２ノズル群は、それぞれ、前記重複領域に、複数のノズルで構成されかつ第１吐出特性を有する第１ノズルセットと、複数のノズルで構成されかつ前記第１吐出特性と異なる第２吐出特性を有する第２ノズルセットと、を含むことを特徴とする。
【図面の簡単な説明】
【０００７】
本発明の第１実施形態に係るインクジェットヘッド１を有するプリンタ１００の平面図である。

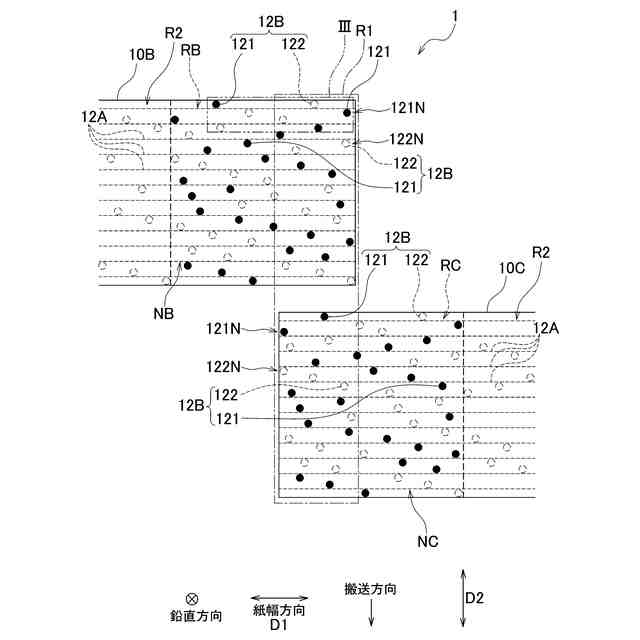

図１に示す領域ＩＩの拡大図である。

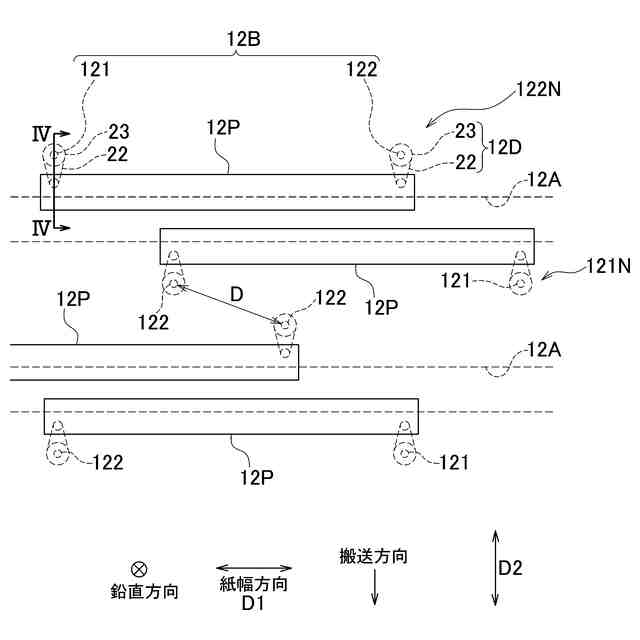

図２に示す領域ＩＩＩの拡大図である。
図３のＩＶ－ＩＶ線に沿った断面図である。

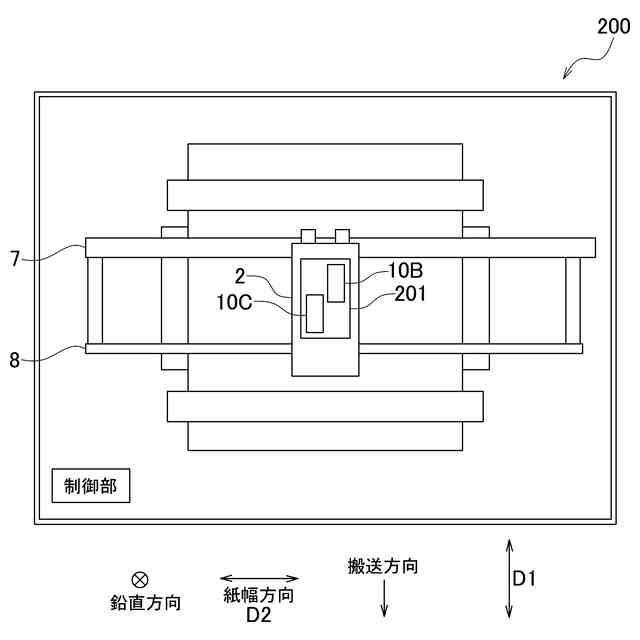

本発明の第２実施形態に係るインクジェットヘッド２０１を有するプリンタ２００の平面図である。

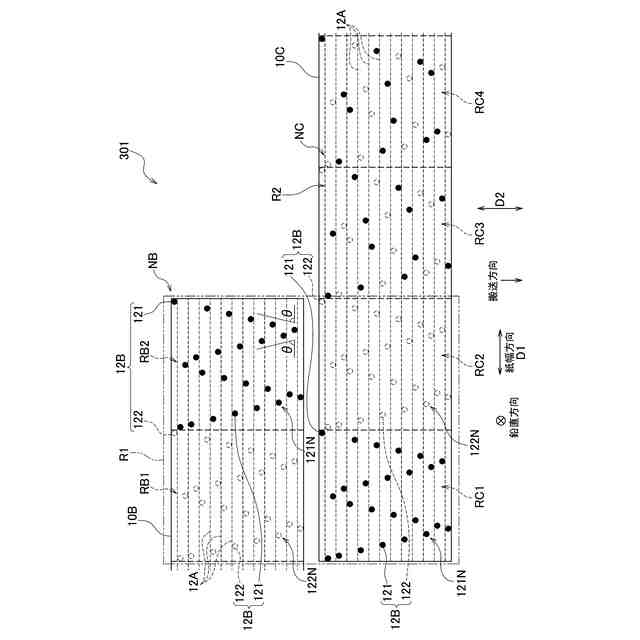

本発明の第３実施形態に係るインクジェットヘッド３０１の図２に対応する拡大図である。
【発明を実施するための形態】
【０００８】
＜第１実施形態＞
本発明の第１実施形態に係るインクジェットヘッド（以下、「ヘッド」という。）１は、図１に示すように、プリンタ１００に含まれる。
【０００９】
プリンタ１００は、ヘッド１の他、筐体１００Ａ、プラテン３、搬送機構４及び制御部５を含む。ヘッド１、プラテン３、搬送機構４及び制御部５は、筐体１００Ａ内に配置されている。
【００１０】
ヘッド１は、筐体１００Ａに固定されている。ヘッド１の紙幅方向の長さは、ヘッド１の搬送方向の長さよりも長い。ヘッド１の種類は、ライン式である。
（【００１１】以降は省略されています）
