特許ウォッチ

公開番号2025172344
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077806
出願日2024-05-13
発明の名称液体吐出装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 2/175 20060101AFI20251118BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】液体吐出装置において、ノズル配列方向に沿って配列された複数のノズルに連通し、両端部がインク供給孔に接続されたマニホールドにおいて気泡が残ることを抑制する。

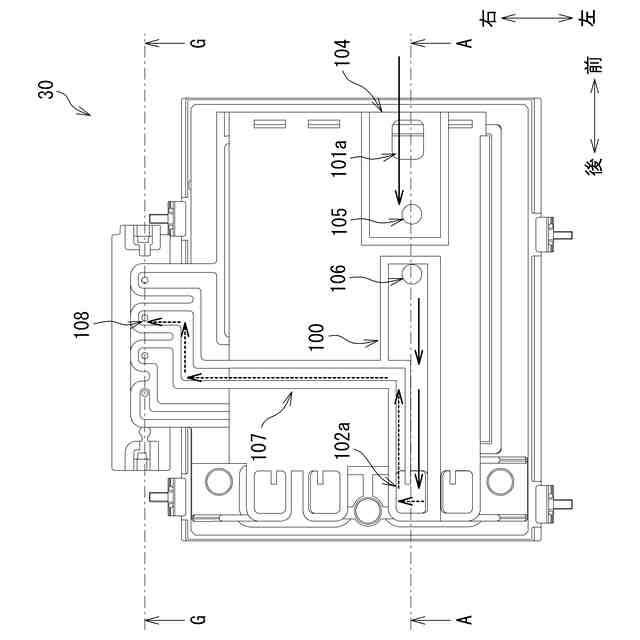

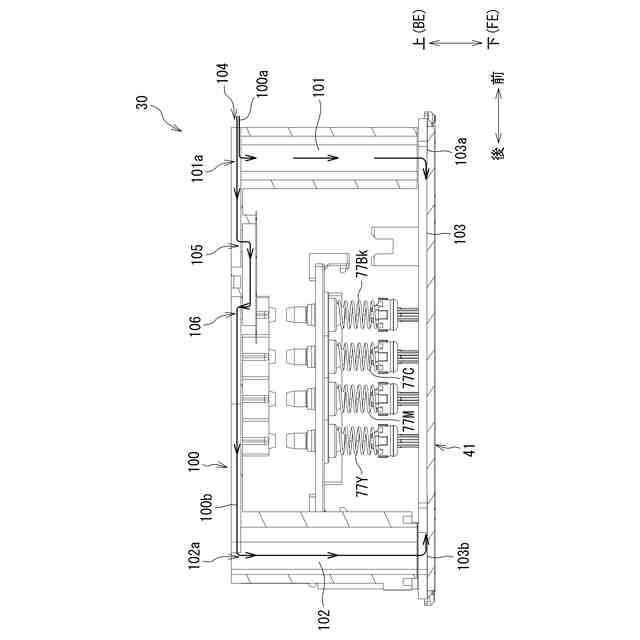

【解決手段】ノズル面41に開口する複数のノズルと連通するマニホールド103と、マニホールド103の第1端部103aと連通し、第1端部103aから上方へ延びる第1エアトラップ室101と、マニホールド103の第2端部103bと連通し、第2端部103bから上方へ延びる第2エアトラップ室102と、第1エアトラップ室101および第2エアトラップ室102と連通する供給流路100と、を備える記録ヘッド30において、供給流路100において第1エアトラップ室101へ繋がる第1流路100aの第1開口101aと、供給流路100において第2エアトラップ室102へ繋がる第2流路100bの第2開口105と、をカム機構で択一的に開閉して、パージ吸引動作を行う。
【選択図】図8
特許請求の範囲【請求項１】

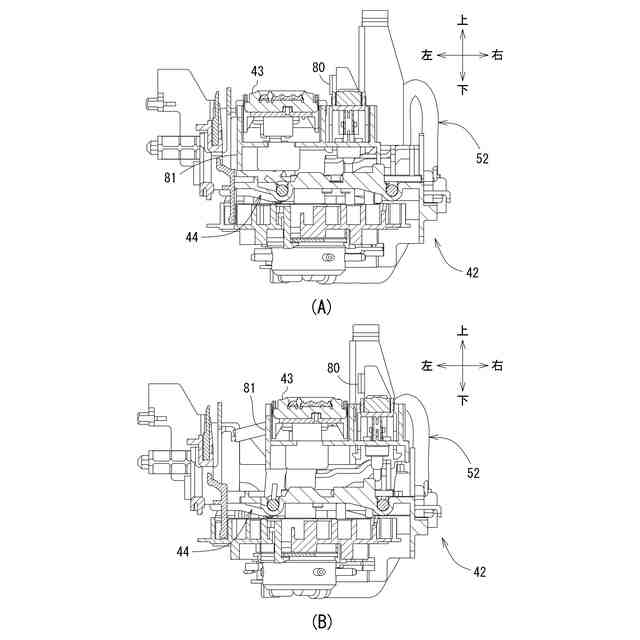

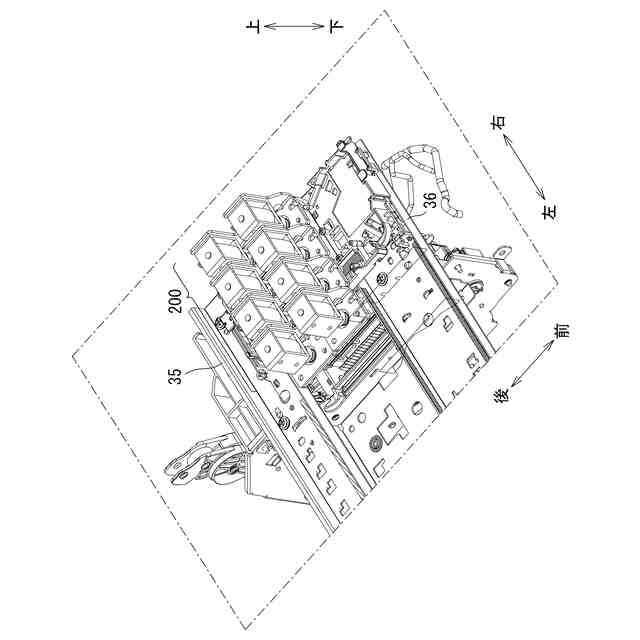

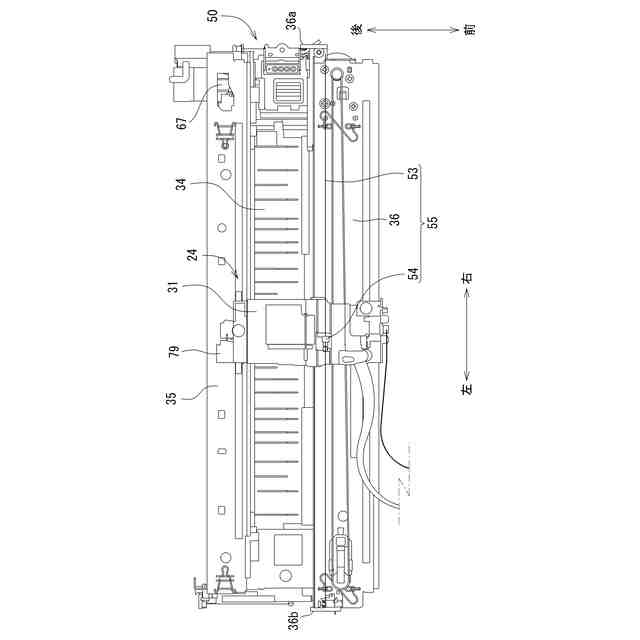

ヘッドと、第１バルブと、第２バルブと、カム機構と、を有する液体吐出装置であって、
上記ヘッドは、

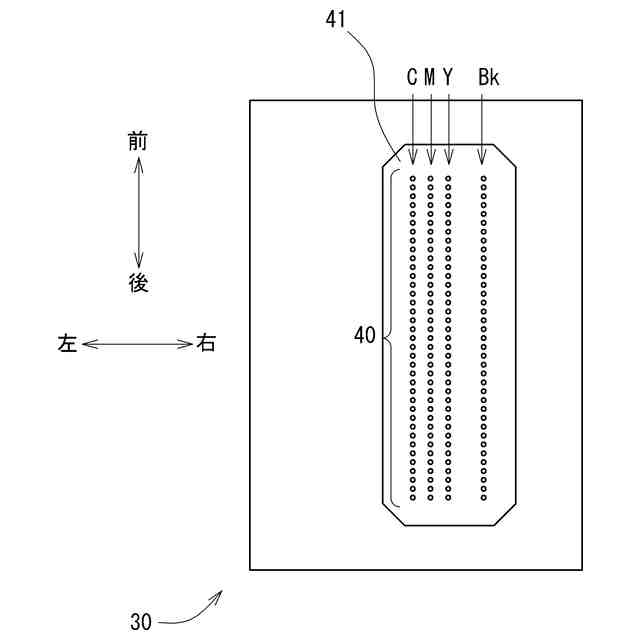

ノズル面に開口する複数のノズルと、
上記複数のノズルと連通するマニホールドと、
上記マニホールドの第１端部と連通し、上記第１端部から上方へ延びる第１エアトラップ室と、
上記マニホールドの第２端部と連通し、上記第２端部から上方へ延びる第２エアトラップ室と、
上記第１エアトラップ室および上記第２エアトラップ室と連通する供給流路と、を有しており、
上記第１バルブは、上記供給流路において上記第１エアトラップ室へ繋がる第１流路を開閉し、
上記第２バルブは、上記供給流路において上記第２エアトラップ室へ繋がる第２流路を開閉し、
上記カム機構は、上記第１バルブが上記第１流路を閉塞しかつ上記第２バルブが上記第２流路を開放する第１状態、および上記第１バルブが上記第１流路を開放しかつ上記第２バルブが上記第２流路を閉塞する第２状態のいずれかの状態に択一的に変更する液体吐出装置。
続きを表示（約 1,200 文字）【請求項２】
上記第１流路は、上記第１エアトラップ室の上端の第１開口を含み、
上記第１バルブは、上記第１開口を開閉し、
上記第２流路は、上記第１エアトラップ室の上端と上記第２エアトラップ室の上端との間に位置する第２開口を含み、
上記第２バルブは、上記第２開口を開閉する請求項１に記載の液体吐出装置。
【請求項３】
上記第１エアトラップ室の第１容積と、上記第２エアトラップ室の第２容積は概ね同じである請求項１に記載の液体吐出装置。
【請求項４】
上記ヘッドは、
排気ポートと、
第２エアトラップ室の上端と上記排気ポートとを連通する排気流路と、をさらに備え、
上記供給流路は液体が供給される供給孔を有しており、
上記第１エアトラップ室は、上記供給流路において液体が流通する流通方向において上記第２エアトラップ室の上流に位置しており、
上記供給流路は、上記排気流路と連通する請求項３に記載の液体吐出装置。
【請求項５】
上記カム機構は、
モータと、
回転カムと、
上記モータの駆動力を上記回転カムに伝達する伝達機構と、を備えており、
上記伝達機構は、減速ギヤを有する請求項１に記載の液体吐出装置。
【請求項６】
上記モータの正回転により駆動するポンプ機構をさらに備えており、
上記伝達機構は、上記モータの正回転を上記回転カムに伝達せず、上記モータの逆回転を上記回転カムに伝達する切替え機構をさらに有する請求項５に記載の液体吐出装置。
【請求項７】
上記ポンプ機構は、チューブポンプであり、
上記モータの正回転により吸引圧を生成し、
上記モータの逆回転により、チューブ内を大気開放する請求項６に記載の液体吐出装置。
【請求項８】
上記切替え機構は、上記回転カムを駆動するギヤと接離する遊星ギヤである請求項７に記載の液体吐出装置。
【請求項９】
上記遊星ギヤは、上記モータの逆回転により、上記ギヤと噛合する向きへ移動し、上記ポンプ機構が上記チューブ内を大気開放した後に、上記ギヤと噛合する請求項８に記載の液体吐出装置。
【請求項１０】
上記ヘッド、上記第１バルブ、上記第２バルブ、上記カム機構を搭載して移動するキャリッジをさらに備えており、
上記カム機構は、スライドカムであり、
上記スライドカムは、上記キャリッジの移動によって壁と当接することによって、上記第１状態、上記第２状態、および上記第１バルブが上記第１流路を開放しかつ上記第２バルブが上記第２流路を開放する第３状態のいずれかの位置にスライドする請求項１に記載の液体吐出装置。

発明の詳細な説明【技術分野】
【０００１】

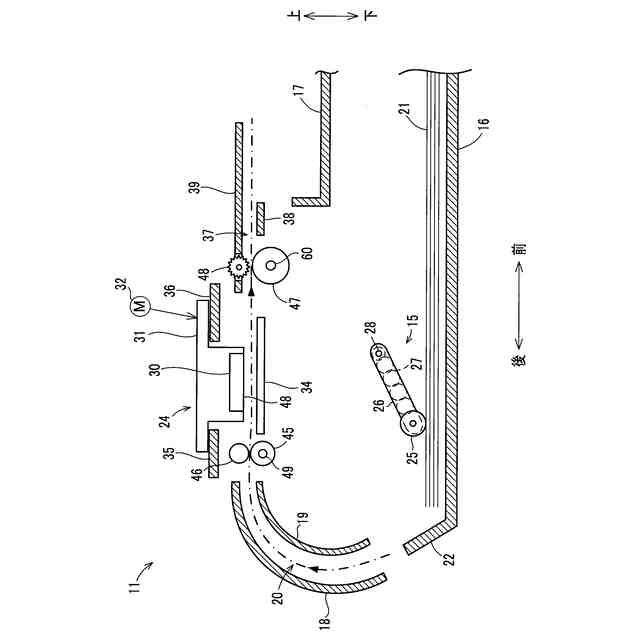

本開示は、液体吐出装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
液体吐出装置として、ノズル配列方向に沿って配列された複数のノズルからなるノズル群と、ノズル配列方向に延びてノズル群に連通するマニホールドとを備えたものがある。マニホールドの両端部は、インク供給孔と接続されている。マニホールドには、２つのインク供給孔を経由してインクが供給される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１３４８８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ノズルを覆うキャップ内を負圧として、ノズルからインクを強制的に排出させるパージを行うことがある。パージにおいて、マニホールドの両端部からマニホールドの中央部へ向かってインクが流れる。パージによって、例えばマニホールドに存在する気泡がインクと共にノズルから排出される。
【０００５】
しかし、マニホールドの中央部において、両側から流れるインクが合流するが、合流部分ではインクの流速が遅くなる。インクの流速が遅くなると、マニホールドの内壁に付着した気泡が内壁から離れず、パージを行ってもマニホールドから気泡が排出されないおそれがある。
【０００６】
本開示は、液体吐出装置において、ノズル配列方向に沿って配列された複数のノズルに連通し、両端部がインク供給孔に接続されたマニホールドにおいて気泡が残ることを抑制することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本開示に係る液体吐出装置は、ヘッドと、第１バルブと、第２バルブと、カム機構と、を有する液体吐出装置であって、上記ヘッドは、ノズル面に開口する複数のノズルと、上記複数のノズルと連通するマニホールドと、上記マニホールドの第１端部と連通し、上記第１端部から上方へ延びる第１エアトラップ室と、上記マニホールドの第２端部と連通し、上記第２端部から上方へ延びる第２エアトラップ室と、上記第１エアトラップ室および上記第２エアトラップ室と連通する供給流路と、を有しており、上記第１バルブは、上記供給流路において上記第１エアトラップ室へ繋がる第１流路を開閉し、上記第２バルブは、上記供給流路において上記第２エアトラップ室へ繋がる第２流路を開閉し、上記カム機構は、上記第１バルブが上記第１流路を閉塞しかつ上記第２バルブが上記第２流路を開放する第１状態、および上記第１バルブが上記第１流路を開放しかつ上記第２バルブが上記第２流路を閉塞する第２状態のいずれかの状態に択一的に変更する。
【０００８】
上記の構成によれば、カム機構によって、第１バルブおよび第２バルブを第１状態または第２状態に択一的に変更できる。第１状態または第２状態においてパージが行われることにより、マニホールドにおいて相反する向きから流れる液体が合流することが抑制される。
【０００９】
（２）上記第１流路は、上記第１エアトラップ室の上端の第１開口を含み、上記第１バルブは、上記第１開口を開閉し、上記第２流路は、上記第１エアトラップ室の上端と上記第２エアトラップ室の上端との間に位置する第２開口を含み、上記第２バルブは、上記第２開口を開閉してもよい。
【００１０】
（３）上記第１エアトラップ室の第１容積と、上記第２エアトラップ室の第２容積は概ね同じであってもよい。
（【００１１】以降は省略されています）
