公開番号2025173755
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079492
出願日2024-05-15
発明の名称液体吐出装置用ヘッド及びこれを備える液体吐出装置
出願人ブラザー工業株式会社
代理人弁理士法人有古特許事務所
主分類B41J 2/145 20060101AFI20251120BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】同一のヘッドを用いて印刷する場合において、異なる印刷解像度で印刷処理を行えるようにすると共に、複数のヘッドを用いて印刷する場合において、ヘッド同士の間の位置ずれを防止する。
【解決手段】液体吐出装置用のヘッドは、複数のノズルを含むノズル群を有する。ヘッドは、複数のノズルのノズル軸方向から見て、ノズル群が配置された正六角形状のノズル面と、ノズル面の6つの辺に隣接する6つの側面とを有する。ヘッドが液体吐出装置に装着された状態において、ノズル群は、ヘッドが所定の第1印刷姿勢のときと、ノズル軸方向に平行な所定の回転軸線回りの回転角度が第1印刷姿勢に対して所定角度をなす第2印刷姿勢のときとで、ノズル軸方向に交差する交差方向における複数のノズルの配置密度が異なるよう構成されている。
【選択図】図1
特許請求の範囲【請求項１】
被記録媒体の表面に対して液体を吐出する複数のノズルを含むノズル群を有する、液体吐出装置用のヘッドであって、
前記複数のノズルのノズル軸方向から見て、前記ノズル群が配置された正六角形状のノズル面と、前記ノズル面の６つの辺に隣接する６つの側面と、を有し、且つ、
前記液体吐出装置に装着された状態において、前記ノズル群は、前記ヘッドが所定の第１印刷姿勢のときと、前記ノズル軸方向に平行な所定の回転軸線回りの回転角度が前記第１印刷姿勢に対して所定角度をなす第２印刷姿勢のときとで、前記ノズル軸方向に交差する交差方向における前記複数のノズルの配置密度が異なるよう構成されている、液体吐出装置用ヘッド。
続きを表示（約 1,600 文字）【請求項２】
前記ノズル軸方向から見て、前記ノズル群は、正三角形を格子単位とする格子パターン上に前記複数のノズルが配列された格子配列ノズル群を含む、請求項１に記載の液体吐出装置用ヘッド。
【請求項３】
前記所定角度は３０°であり、
前記回転角度が前記第１印刷姿勢に対して６０°となる印刷姿勢において、前記複数のノズルの配置密度が同一となる、請求項２に記載の液体吐出装置用ヘッド。
【請求項４】
前記ノズル群は、前記格子配列ノズル群のみを含む、請求項３に記載の液体吐出装置用ヘッド。
【請求項５】
前記複数のノズルのうち、前記格子単位における前記正三角形の各頂点に対応する位置に配置された３つのノズルを、第１ノズル、第２ノズル、及び第３ノズルとするとき、
最も近接する前記第１ノズルと前記第２ノズルとの開口中心を通る第１仮想線上と、前記第１仮想線に平行な複数の第１仮想平行線上とに、全ての前記第１ノズルと全ての前記第２ノズルとの開口中心が位置し、
最も近接する前記第２ノズルと前記第３ノズルとの開口中心を通る第２仮想線上と、前記第２仮想線に平行な複数の第２仮想平行線上とに、全ての前記第２ノズルと全ての前記第３ノズルとの開口中心が位置し、
最も近接する前記第３ノズルと前記第１ノズルとの開口中心を通る第３仮想線上と、前記第３仮想線に平行な複数の第３仮想平行線上とに、全ての前記第３ノズルと全ての前記第１ノズルとの開口中心が位置し、
前記第１、第２、第３仮想線、及び、前記複数の第１、第２、第３仮想平行線の線ピッチが同一である、請求項４に記載の液体吐出装置用ヘッド。
【請求項６】
前記ノズル軸方向に垂直な一方向である所定の搬送方向に前記被記録媒体を搬送する搬送部を更に備え、
前記第１印刷姿勢は、前記第１仮想線と前記複数の第１仮想平行線、前記第２仮想線と前記複数の第２仮想平行線、又は、前記第３仮想線と前記複数の第３仮想平行線のいずれかが、前記搬送方向と平行となる姿勢であり、
前記第２印刷姿勢は、前記第１仮想線と前記複数の第１仮想平行線、前記第２仮想線と前記複数の第２仮想平行線、又は、前記第３仮想線と前記複数の第３仮想平行線のいずれかが、前記搬送方向と直交する姿勢である、請求項５に記載の液体吐出装置用ヘッド。
【請求項７】
請求項１～６のいずれか１項に記載のヘッドを少なくとも３つ備え、
前記ノズル軸方向から見て、前記３つのヘッドの各々は、隣接する２つの前記側面を、前記３つのヘッドのうち残余の２つのヘッドの各々が有する１つの前記側面の各々と面接触させて配置されている、液体吐出装置用ヘッドユニット。
【請求項８】
請求項１～６のいずれか１項に記載の少なくとも１つの前記ヘッドを備える、液体吐出装置。
【請求項９】
各々が、被記録媒体の表面に対して液体を吐出する複数のノズルを含むノズル群を有する、３以上の複数のヘッドを備える液体吐出装置の製造方法であって、
前記複数のヘッドとして、前記複数のノズルのノズル軸方向から見て、前記ノズル群が配置された六角形状のノズル面と、前記ノズル面の６つの辺に隣接する６つの側面を有する第１ヘッド、第２ヘッド、及び、第３ヘッドを準備し、
前記第１ヘッドの１つの前記側面と、前記第２ヘッドの１つの前記側面とを、各々の前記側面と面接触させるように、前記第１ヘッドと前記第２ヘッドとを配置し、
前記第１ヘッドと前記第２ヘッドとを前記配置した後、前記第３ヘッドの隣接する２つの前記側面に対して、前記配置された前記第１ヘッドの他の１つの前記側面と、前記配置された前記第２ヘッドの他の１つの前記側面とを面接触させるように、前記第３ヘッドを配置する、液体吐出装置の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、インク等の液体を被記録媒体に向けて吐出するヘッドを備える液体吐出装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば特許文献１に開示されるように、多数のインク吐出口が配列され、且つ、平面視において六角形状のインク吐出領域を有するインクヘッドを備えるインクジェットプリンタが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３１１９５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
液体を吐出する液体吐出装置では、同一のヘッドを用いて異なる印刷解像度で印刷処理を行うことが要求される場合がある。しかしながら、特許文献１に開示された技術では、このような印刷解像度の変更設定を行えない。また例えば、複数のヘッドを並べて配置することで印刷解像度を調整しようとした場合、ヘッド同士の間の位置ずれが生じて、所望の印刷解像度が得られないおそれがある。
【０００５】
そこで本開示は、同一のヘッドを用いて印刷する場合において、異なる印刷解像度で印刷処理を行えるようにすると共に、複数のヘッドを用いて印刷する場合において、ヘッド同士の間の位置ずれを防止することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の一態様は、被記録媒体の表面に対して液体を吐出する複数のノズルを含むノズル群を有する、液体吐出装置用のヘッドであって、前記複数のノズルのノズル軸方向から見て、前記ノズル群が配置された正六角形状のノズル面と、前記ノズル面の６つの辺に隣接する６つの側面と、を有し、且つ、前記液体吐出装置に装着された状態において、前記ノズル群は、前記ヘッドが所定の第１印刷姿勢のときと、前記ノズル軸方向に平行な所定の回転軸線回りの回転角度が前記第１印刷姿勢に対して所定角度をなす第２印刷姿勢のときとで、前記ノズル軸方向に交差する交差方向における前記複数のノズルの配置密度が異なるよう構成されている。
【発明の効果】
【０００７】
本開示の一態様によれば、本開示は、同一のヘッドを用いて印刷する場合において、異なる印刷解像度で印刷処理を行えると共に、複数のヘッドを用いて印刷する場合において、ヘッド同士の間の位置ずれを防止できる。
【図面の簡単な説明】
【０００８】

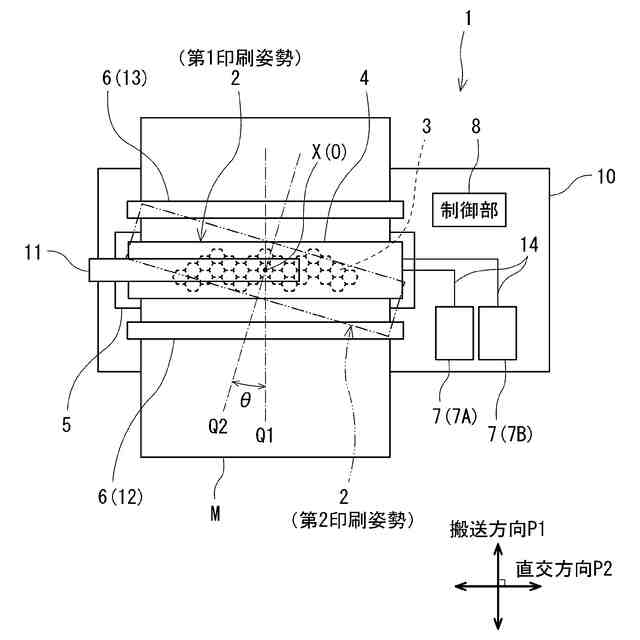

図１は、本開示の実施形態に係る液体吐出装置の概略構成を示す平面図である。

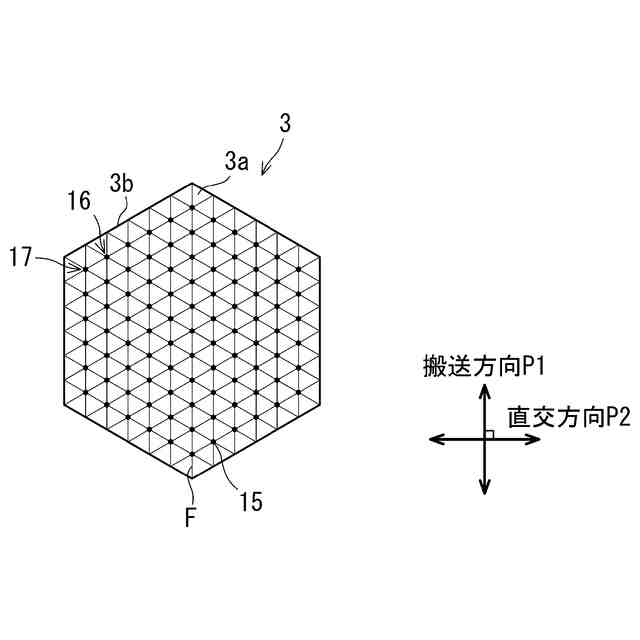

図２は、第１印刷姿勢におけるヘッドの平面図である。

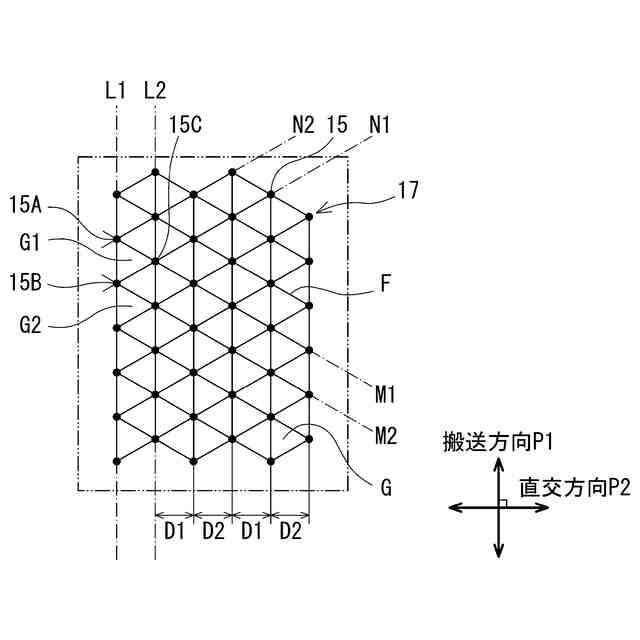

図３は、図２の第１印刷姿勢におけるヘッドの一部拡大図である。
図４は、第２印刷姿勢におけるヘッドの平面図である。

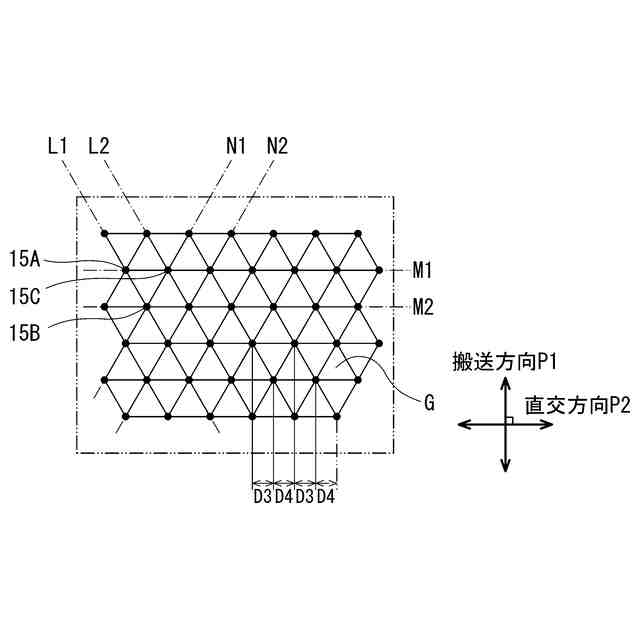

図５は、図４の第２印刷姿勢におけるヘッドの一部拡大図である。
図６は、複数のヘッドが組み合わせて配置される様子を示す模式図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら本開示に係る実施形態を説明する。なお、全ての図面を通じて同一又は対応する要素には同一の参照符号を付し、重複説明を省略する。また、本開示は実施形態に限定されず、本開示の趣旨を逸脱しない範囲で追加、削除、及び、変更が可能である。
【００１０】
［液体吐出装置の構成］
図１は、本開示の実施形態に係る液体吐出装置１（以下、「装置１」とも称する。）の概略構成を示す平面図である。図１では、回転軸線Ｘ方向から見た装置１の構成を示す。また、第１印刷姿勢のヘッドユニット２を実線で示し、第２印刷姿勢のヘッドユニット２を一点鎖線で示す。
