公開番号2025173764
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079511
出願日2024-05-15
発明の名称モータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 5/173 20060101AFI20251120BHJP(電力の発電,変換,配電)
要約【課題】性能が安定したモータを提供する。
【解決手段】モータ1は、回転軸20と、回転軸20に固定されたリング90と、内周部110iを有するハウジング10と、バネ80と、転動体33と回転軸方向においてそれぞれがバネ80の側にある一方の端部31T,32Tと他方の端部31D,32Dとを有する内輪31及び外輪32とを有する軸受30と、を備え、外輪32の一方の端部32Tは、回転軸方向において、ハウジング10の内周部110iにバネ80を介して弾性的に支持され、回転軸方向において、内輪31の一方の端部31Tがリング90に固定され、内輪31の他方の端部31D及び外輪32の他方の端部32Dは、回転軸20とともに移動できる。
【選択図】図3
特許請求の範囲【請求項１】
回転軸と、
前記回転軸に固定されたリングと、
内周部を有するハウジングと、
バネと、
転動体と、前記回転軸の方向においてそれぞれが前記バネの側にある一方の端部と前記一方の端部とは反対側の他方の端部とを有する内輪及び外輪と、を有する軸受と、
を備え、
前記外輪の前記一方の端部は、前記回転軸の方向において、前記ハウジングの前記内周部に前記バネを介して弾性的に支持され、
前記回転軸の方向において、前記内輪の前記一方の端部が前記リングに固定され、
前記内輪の前記他方の端部及び前記外輪の前記他方の端部は、前記回転軸とともに移動できる、モータ。
続きを表示（約 280 文字）【請求項２】
前記回転軸の方向において、前記ハウジングの前記内周部は、前記内輪の前記他方の端部及び前記外輪の前記他方の端部に対して開放された空間を形成している、請求項１に記載のモータ。
【請求項３】
前記軸受を第１軸受として、
第２軸受と、
ステータと、
ロータと、
を備え、
前記回転軸の方向において、前記第１軸受と前記第２軸受との間に、前記ステータと前記ロータが配置され、
前記第２軸受に支持される前記回転軸の部分は、前記バネにより回転軸方向に付勢されている、請求項１又は２に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
インペラと、軸受と、インペラの回転によって生じるスラスト力に対して軸受に予圧を付与する予圧バネとを備えるモータが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－７４５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載されたようなモータにおいて、予圧バネが変形すると、モータの性能の安定性が損なわれるおそれがある。
【０００５】
そこで、本発明は、性能が安定したモータを提供することを課題の一つとする。
【課題を解決するための手段】
【０００６】
（１）：本発明に係るモータは、回転軸と、前記回転軸に固定されたリングと、内周部を有するハウジングと、バネと、転動体と前記回転軸の方向においてそれぞれが前記バネの側にある一方の端部と前記一方の端部とは反対側の他方の端部とを有する内輪及び外輪とを有する軸受と、を備え、前記外輪の前記一方の端部は、前記回転軸の方向において、前記ハウジングの前記内周部に前記バネを介して弾性的に支持され、前記回転軸の方向において、前記内輪の前記一方の端部が前記リングに固定され、前記内輪の前記他方の端部及び前記外輪の前記他方の端部は、前記回転軸とともに移動できる。
【０００７】
（２）：（１）のモータにおいて、前記回転軸の方向において、前記ハウジングの前記内周部は、前記内輪の前記他方の端部及び前記外輪の前記他方の端部に対して開放された空間を形成していてもよい。
【０００８】
（３）：（１）又は（２）のモータにおいて、前記軸受を第１軸受として、第２軸受と、ステータと、ロータと、を備え、前記回転軸の方向において、前記第１軸受と前記第２軸受との間に、前記ステータと前記ロータが配置され、前記第２軸受に支持される前記回転軸の部分は、前記バネにより回転軸方向に付勢されていてもよい。
【図面の簡単な説明】
【０００９】

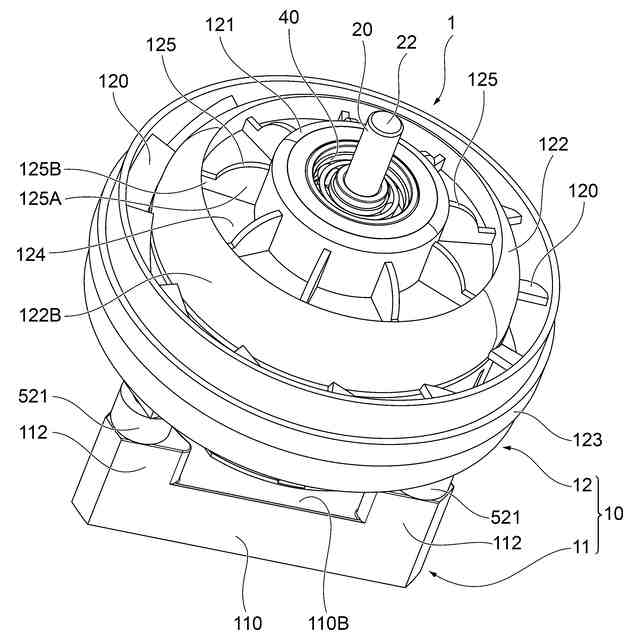

本発明の実施形態におけるモータを回転軸方向における一方側から見た斜視図である。

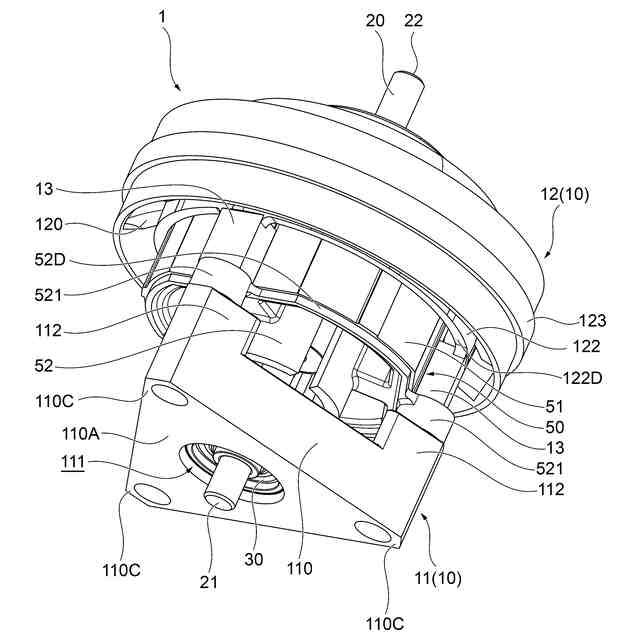

図１に示すモータを回転軸方向における他方側から見た斜視図である。

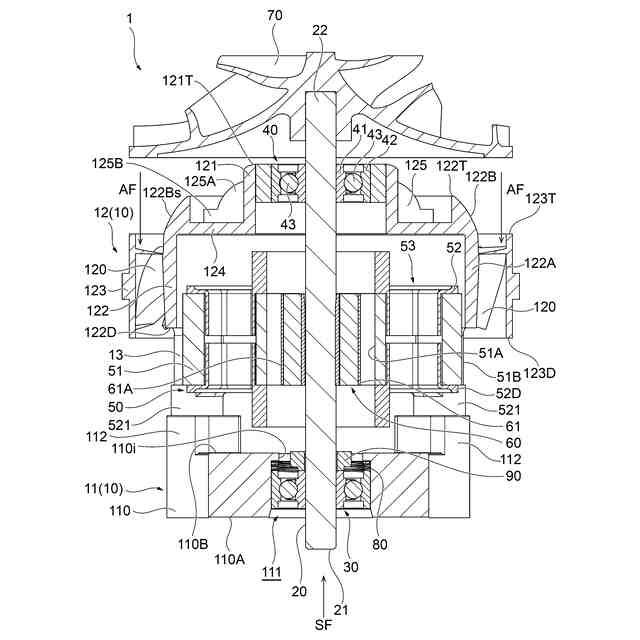

図１に示すモータの回転軸方向に沿った断面図である。

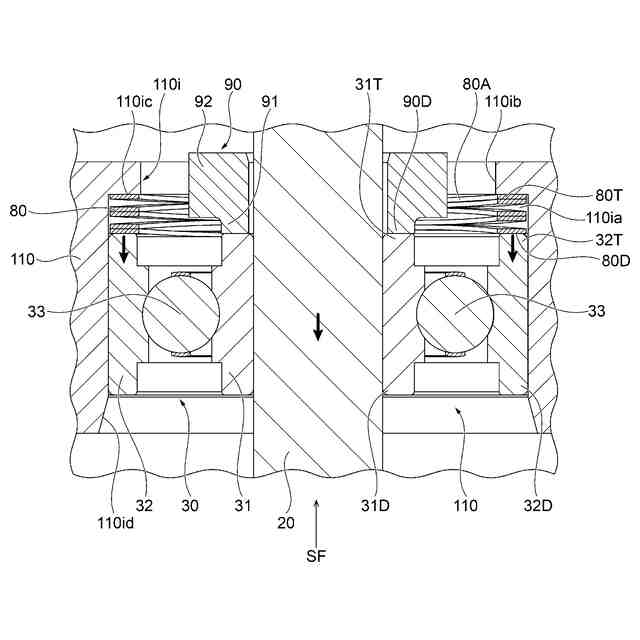

図３に示すモータのハウジングの一部である第１ハウジングの内周部近傍を拡大して示す図である。

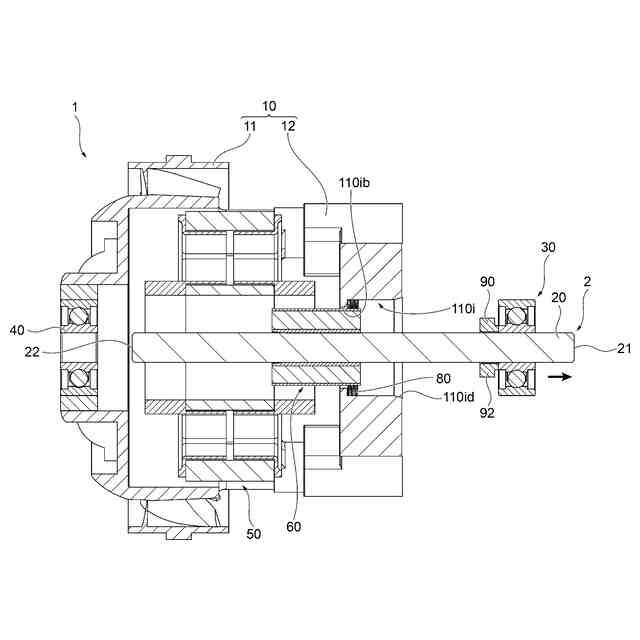

図３に示すモータの第１軸受等が取り外されている様子を示す図である。

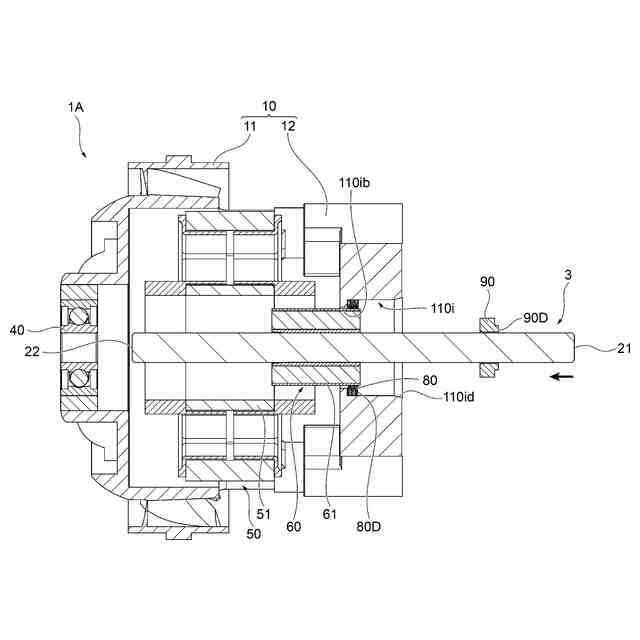

図３に示すモータの回転軸等を取り付ける様子を示す図である。

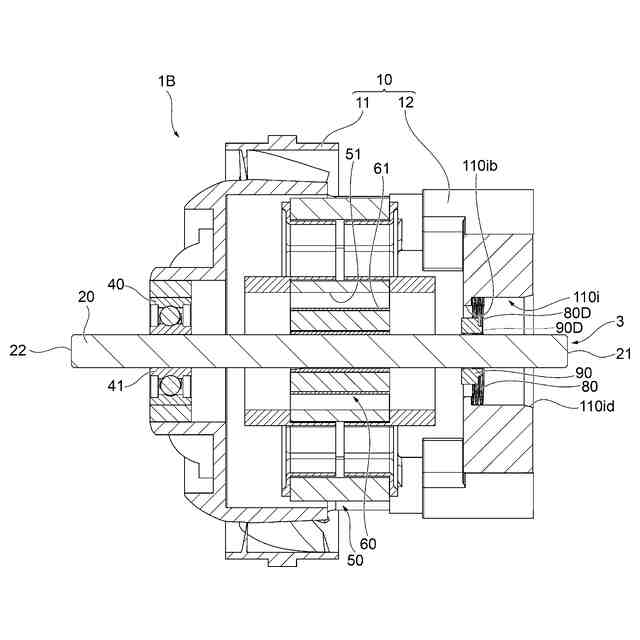

図３に示すモータの回転軸等の取り付けが完了した様子を示す図である。

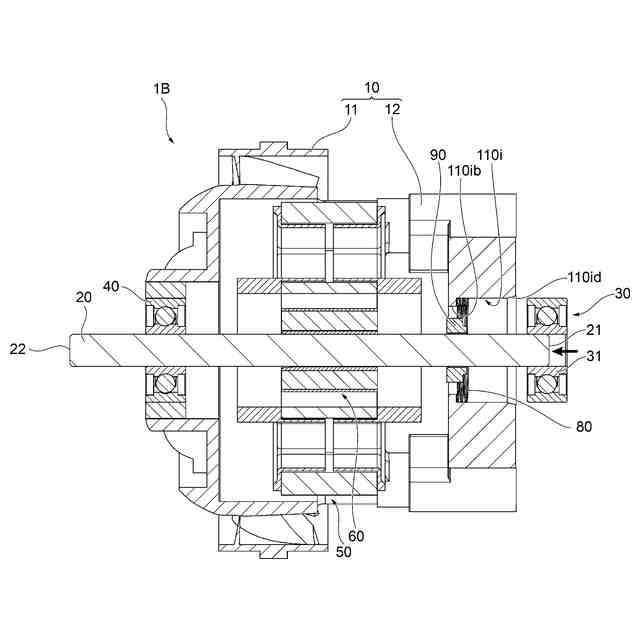

図３に示すモータの第１軸受が取り付けられている様子を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明に係るモータを実施するための形態が添付図面とともに例示される。以下に例示する実施形態は、本発明の理解を容易にするためのものであり、本発明を限定して解釈するためのものではない。本発明は、その趣旨を逸脱することなく、以下の実施形態から変更、改良することができる。また、上記添付図面では、理解を容易にするために各部材の寸法が誇張又は縮小して示されていたり、ハッチングが省略されて示されていたりする場合がある。
（【００１１】以降は省略されています）
